Tronçonneuse à disque coupe d'onglet METCOR CS350

La tronçonneuse à disque METCOR CS350 est une machine à faible vitesse de rotation, équipée d'un système de refroidissement, idéale pour la coupe de l'acier inoxydable, de l'acier résistant aux acides et de l'acier noir ainsi que des profilés aluminium. Machine de travail précis du métal, elle convient à la coupe des profilés, des profils formés et même des blocs pleins en acier et des pièces en fonte moulée. Son disque de 350 mm se monte sur un alésage de 40 mm et le moteur de 1,3 kW en 400 V, 50 Hz, offre deux vitesses de coupe, 18 et 36 tours par minute. En coupe droite, le rond passe à 120 mm et le rectangle à 140 x 100 mm ; à 45 degrés, 105 mm en rond et 100 x 100 mm en rectangle. L'étau double à butée de matière est prévu pour les coupes en biais jusqu'à 60 degrés. Un disque de 350 mm pour métaux est proposé en option.

Quel type d'usage

Les matières et les sections de coupe situent précisément cette machine.

• Aciers inoxydables et acier noir : la machine est idéale pour l'acier inoxydable, l'acier résistant aux acides et l'acier noir. C'est une tronçonneuse à faible vitesse de rotation, équipée d'un refroidissement.
• Profilés aluminium : les profilés aluminium figurent parmi les matières coupées, aux côtés des aciers. Le rond passe à 120 mm et le rectangle à 140 x 100 mm en coupe droite.
• Blocs pleins en acier et fonte moulée : la machine convient à la coupe des profilés, des profils formés et même des blocs pleins en acier et des pièces en fonte moulée. C'est un choix pour les éléments en acier et en fonte.
• Coupes en biais jusqu'à 60 degrés : l'étau double à butée de matière est prévu pour les coupes en biais jusqu'à 60 degrés. Une échelle angulaire sert au réglage précis de l'angle de coupe.

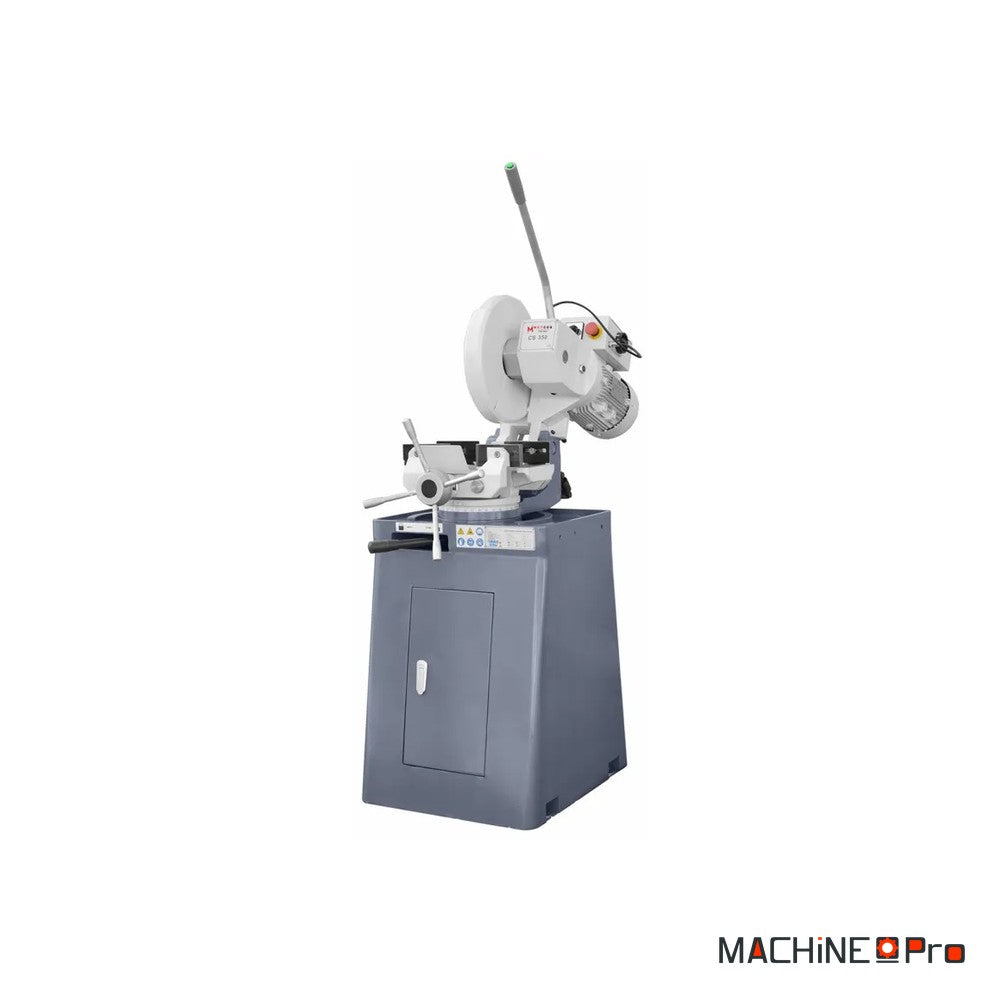

• Postes équipés d'un système d'amenage : la construction solide et stable est préparée pour le montage de systèmes d'amenage de différents types. Le socle de la tronçonneuse fait partie de l'équipement fourni.

Critères techniques décortiqués

Cinq points techniques ressortent des valeurs de ce modèle.

• Disque de 350 mm sur alésage de 40 mm : le disque de coupe mesure 350 mm de diamètre pour un alésage de 40 mm. La taille maximale de disque admise est elle aussi de 350 mm.
• Deux vitesses de coupe, 18 et 36 tours par minute : la machine dispose de deux vitesses de coupe. C'est une tronçonneuse à disque à faible vitesse de rotation, équipée d'un système de refroidissement.
• Capacités à 0 et à 45 degrés : en coupe droite, 120 mm en rond et 140 x 100 mm en rectangle. À 45 degrés, 105 mm en rond et 100 x 100 mm en rectangle.

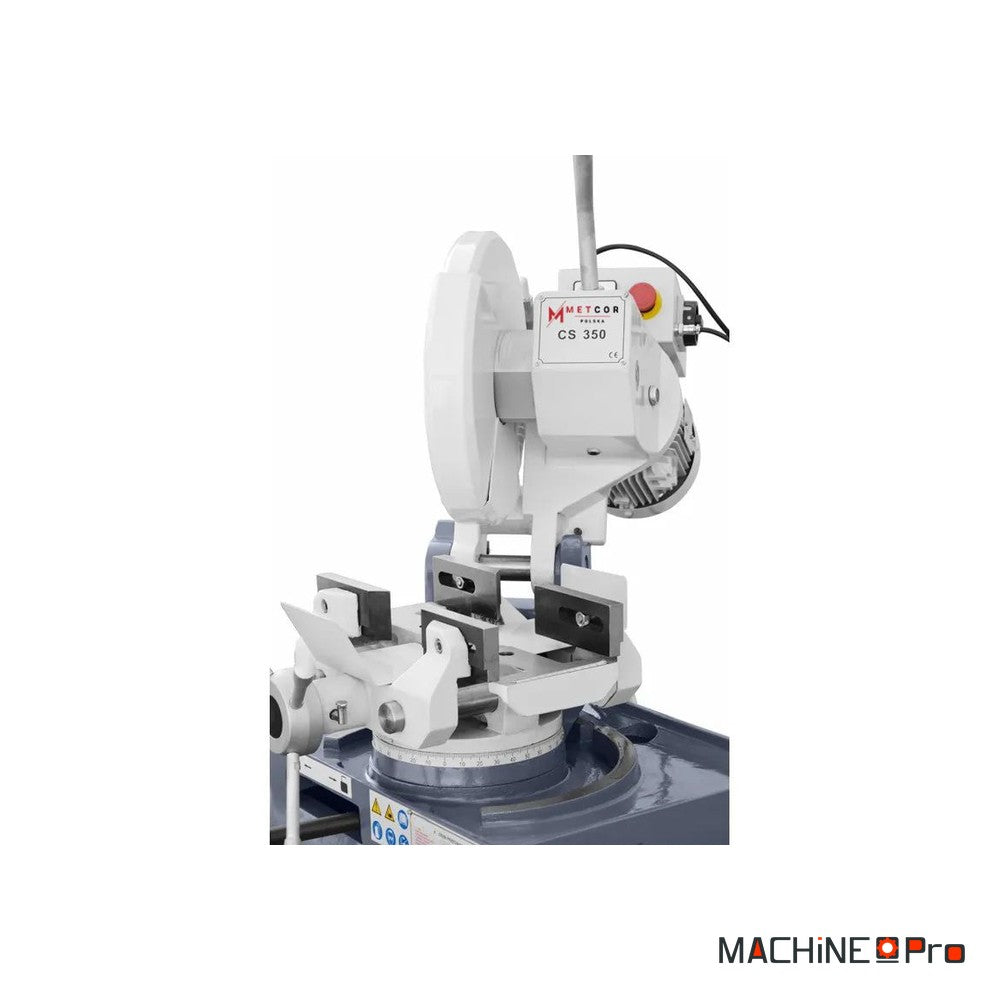

• Étau double à butée de matière : l'étau est double, à serrage rapide, et reçoit une butée de matière. Il est prévu pour les coupes en biais jusqu'à 60 degrés, et son ouverture est de 145 mm.

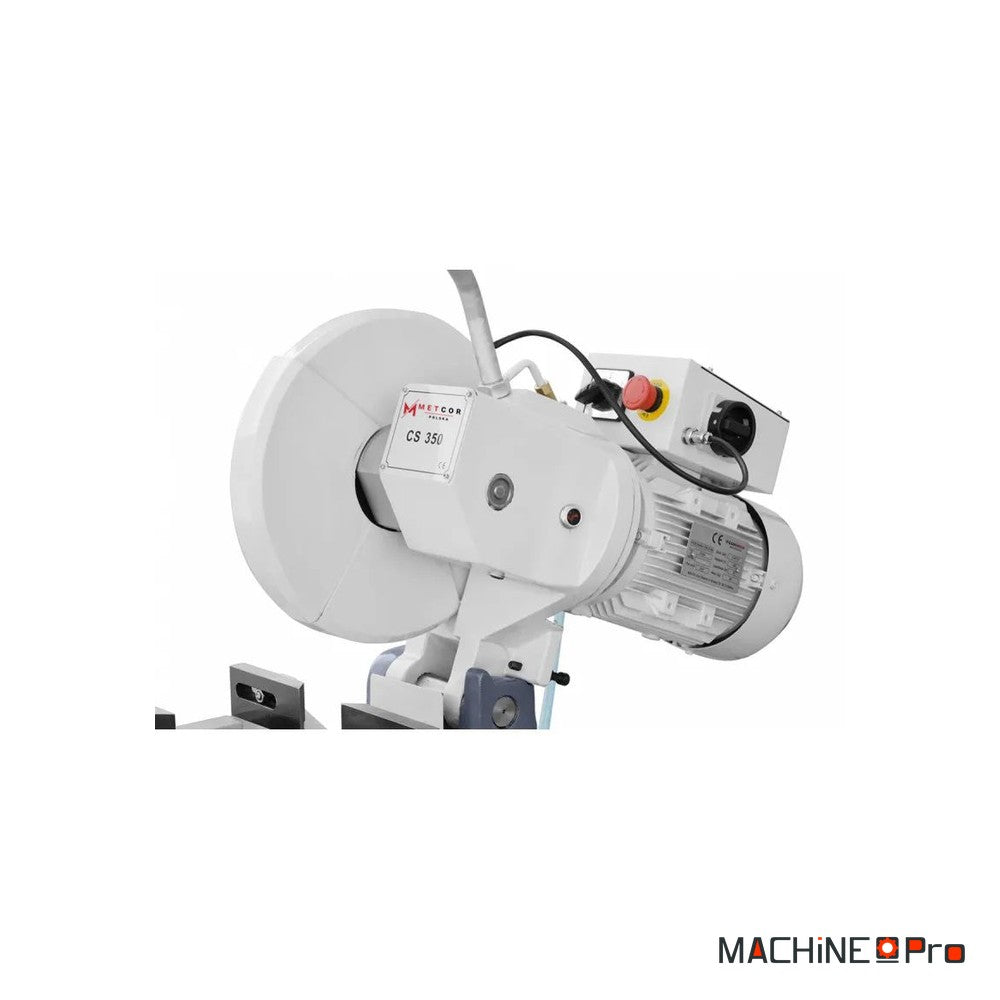

• Protection et conduite : le dispositif de protection s'ouvre automatiquement pendant la coupe. Une longue poignée facilite la conduite de la machine et améliore le confort de travail, et le temps de réglage de l'onglet est court.

Maintenance et longévité

Les organes de cette machine indiquent les points à suivre.

• Système de refroidissement : le système de refroidissement fait partie de l'équipement standard. Surveiller le niveau et la propreté du liquide de coupe relève des gestes de routine d'un poste de coupe.

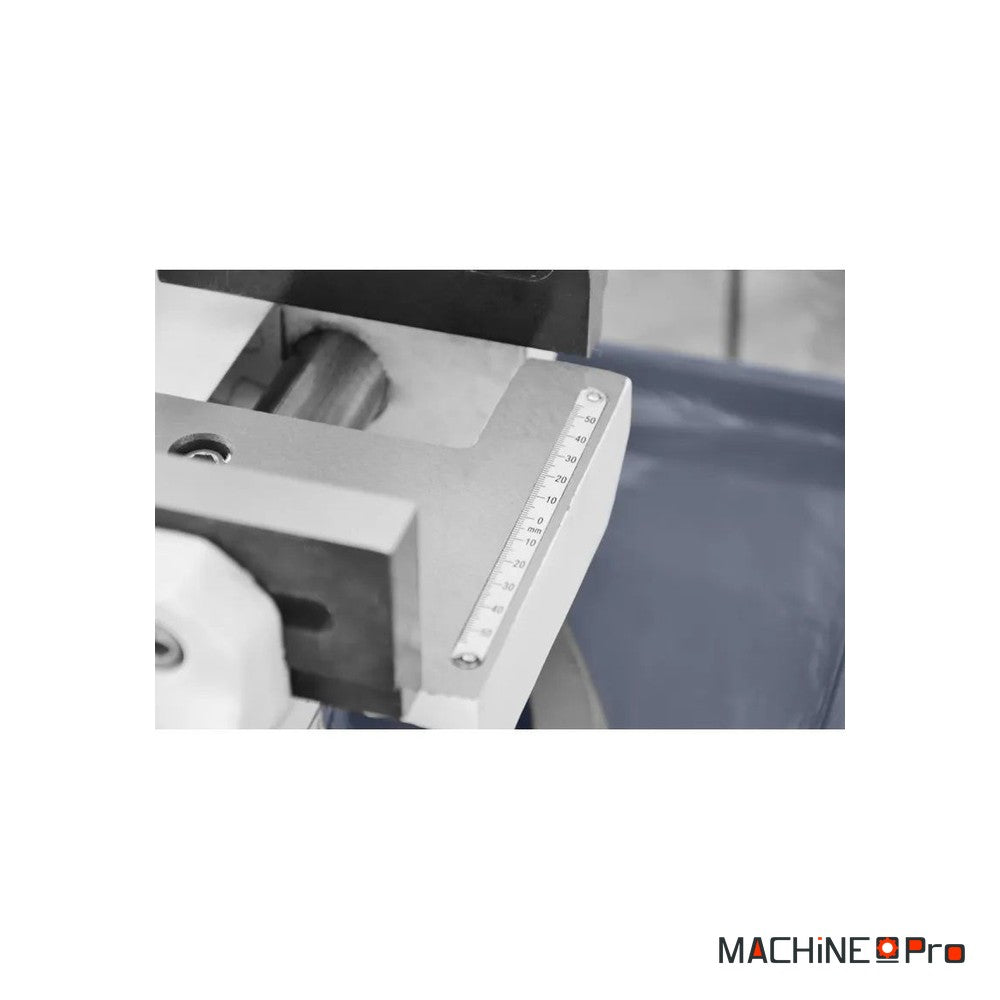

• Butée de matière : la butée de matière équipe l'étau à serrage rapide. Vérifier son blocage avant une série de pièces est un contrôle courant.
• Mors de l'étau double : l'étau est double et à serrage rapide. Dégager les copeaux logés dans les mors maintient un appui franc sur la pièce.

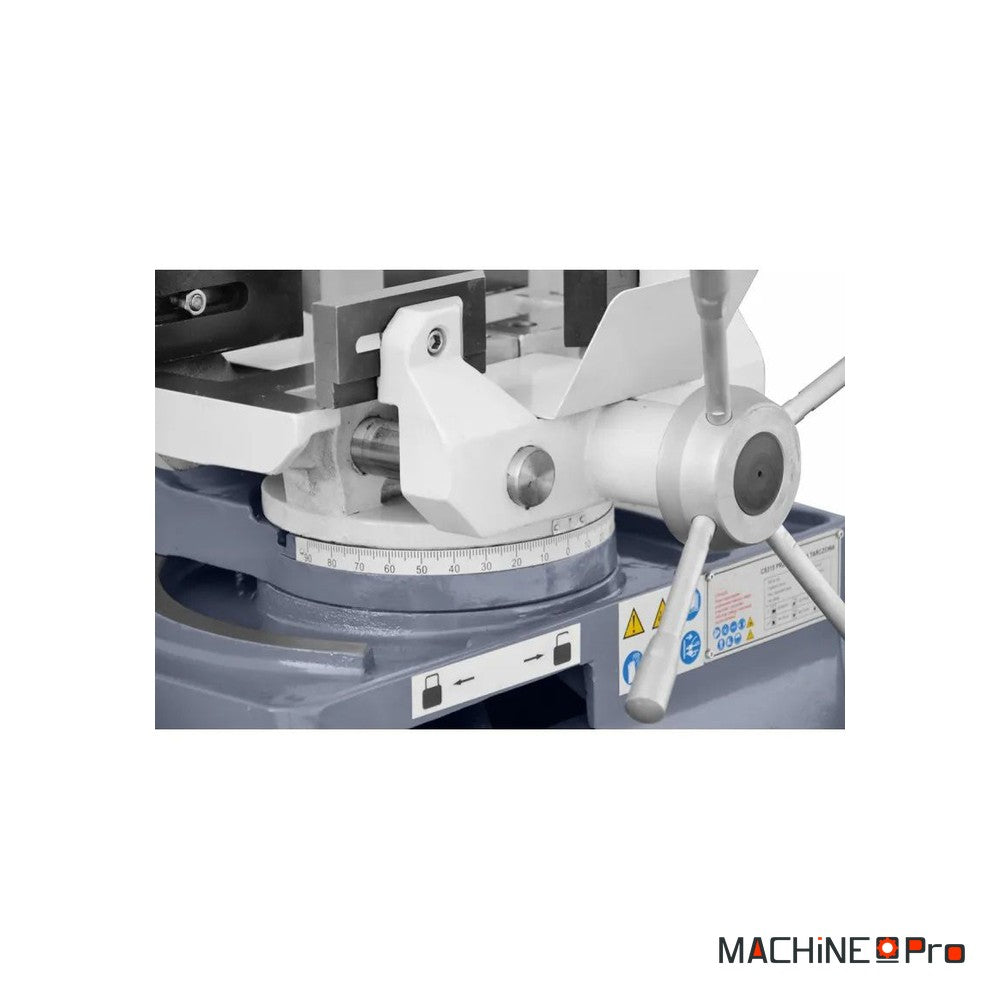

• Échelle angulaire : l'échelle angulaire sert au réglage précis de l'angle de coupe, jusqu'à 60 degrés en biais. La garder propre et lisible facilite la reprise d'un réglage.
• Dispositif de protection : ce dispositif s'ouvre automatiquement pendant la coupe. Le maintenir libre de copeaux préserve ce fonctionnement automatique.
