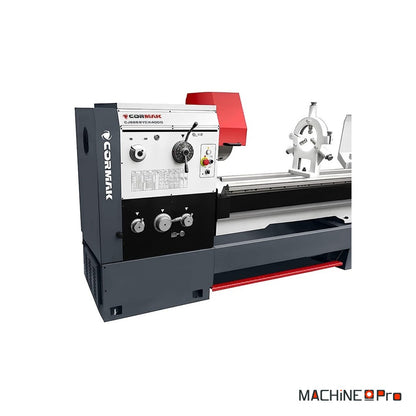

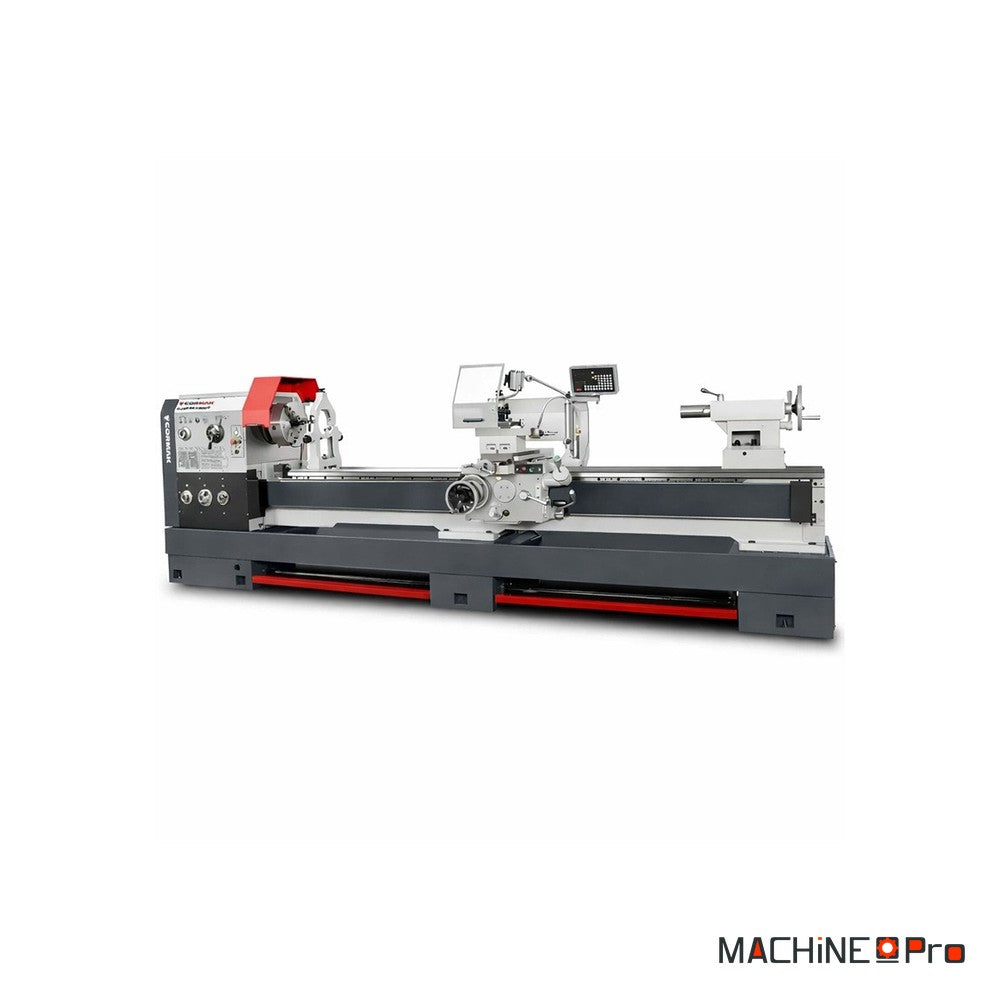

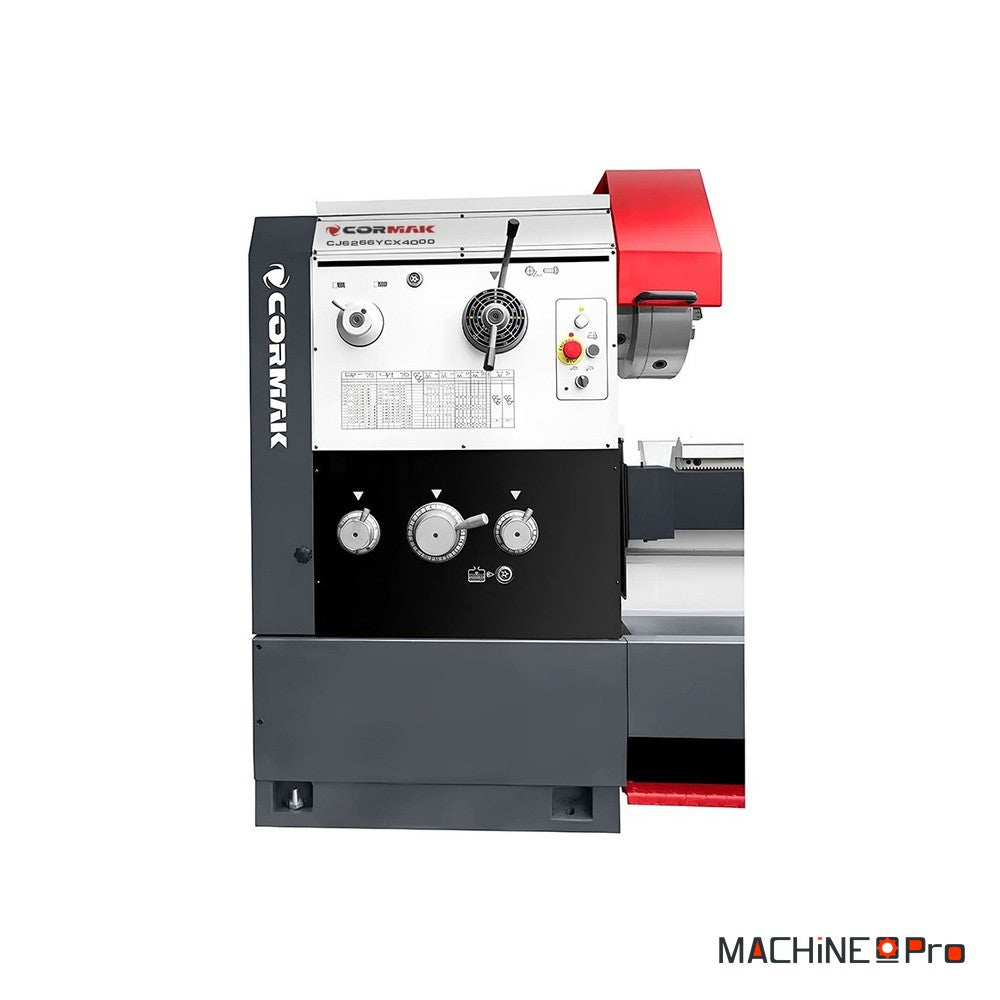

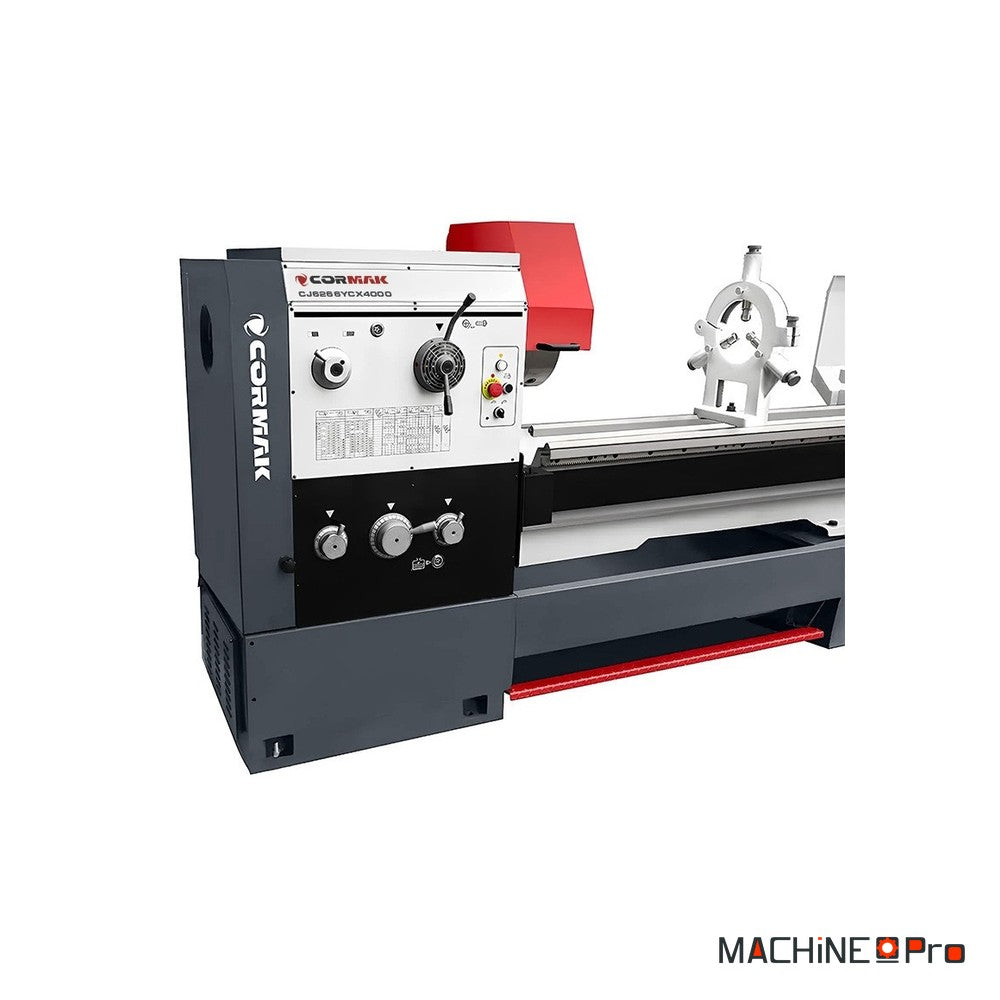

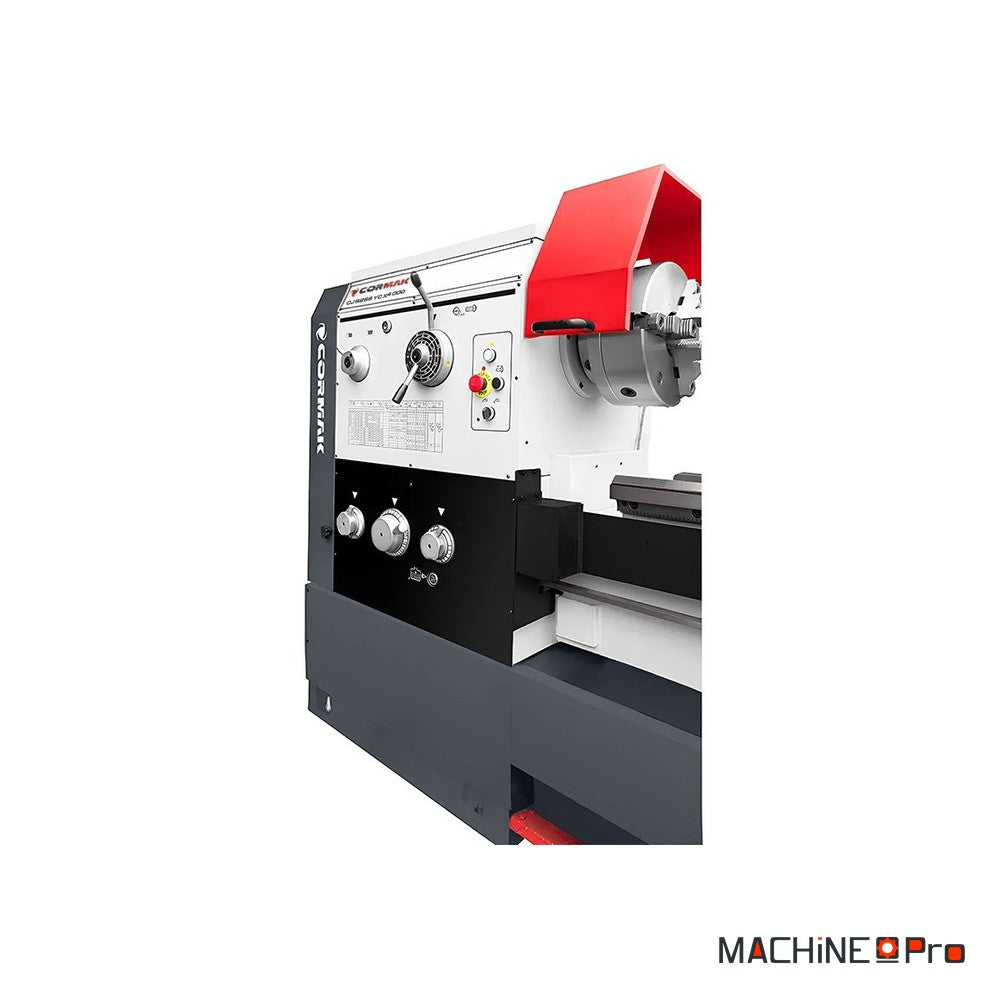

Tour universel conventionnel CORMAK GOLIAT 660x4000

Le tour universel conventionnel CORMAK GOLIAT 660x4000 est une machine industrielle destinée aux travaux de tournage exigeants sur des pièces longues et lourdes. Il s'adresse aux sites de production, aux ateliers de réparation et aux entreprises spécialisées dans la régénération de pièces de machines. Il réalise le tournage extérieur et intérieur, le filetage métrique, en pouces, modulaire et au pas diamétral, le perçage, le brochage et le tournage conique. Il offre 4000 mm entre pointes et 3950 mm de longueur de tournage, avec 660 mm admis au-dessus du banc et 870 mm après retrait du pont. L'alésage de broche de 105 mm accueille arbres et tubes. Le banc en fonte trempé et rectifié résiste à la torsion et aux vibrations. Le moteur principal développe 7,5 / 9 kW (S1/S6) en 400 V, et les avances rapides atteignent 4,5 m/min en longitudinal et 1,9 m/min en transversal.

Quel type d'usage

Le GOLIAT 660x4000 vise les ateliers qui travaillent des pièces très longues.

• Arbres de grande longueur : Les 3950 mm de tournage accueillent arbres et axes longs. Les lunettes soutiennent la pièce.
• Régénération de pièces : Les pièces de machines usées se reprennent à la cote. Le tour convient aux ateliers de réparation.
• Tubes et pièces creuses : L'alésage de 105 mm laisse passer tubes et arbres. Le tournage intérieur complète le travail.
• Filetage : Le pas se sélectionne directement, sans changer d'engrenages. L'indicateur de filetage ramène au début du filet.
• Perçage et cônes : Le tour perce, broche et tourne des cônes. Une seule machine couvre ces opérations.

Critères techniques décortiqués

Les valeurs publiées par CORMAK situent les capacités du tour.

• Distance entre pointes de 4000 mm : Les pièces longues se travaillent en une prise. Le banc en fonte garde la rigidité.
• Diamètre de 660 mm : Au-dessus du chariot, 420 mm restent disponibles. Le pont retiré, le diamètre passe à 870 mm.
• Vitesses de 36 à 1600 tr/min : Les 12 vitesses couvrent dégrossissage et finition. 65 avances complètent le choix.

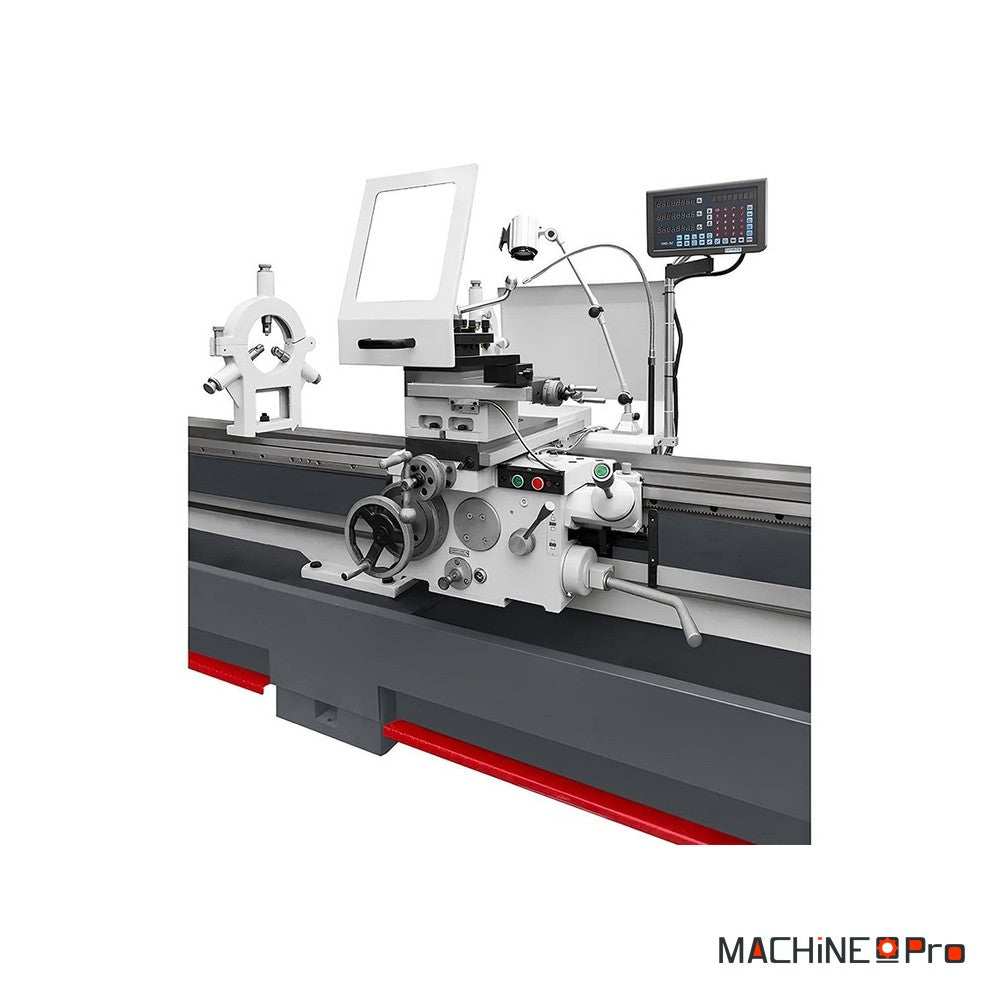

• Avances rapides de 4,5 et 1,9 m/min : Le moteur de 250 W replace vite les chariots. Les temps morts diminuent.
• Moteur de 7,5 / 9 kW en 400 V : La puissance S1/S6 soutient les passes lourdes. La machine pèse 5200 kg.

Maintenance et longévité

Un entretien régulier préserve la précision du tour et la tenue de ses organes mécaniques.

• Évacuation des copeaux : Retirer les copeaux du banc, des chariots et du bac à chaque fin de poste, à la brosse ou au crochet. La soufflette pousse les débris vers les glissières.
• Lubrification du banc et de la vis-mère : Huiler régulièrement les glissières du banc et la vis-mère selon le manuel. Un film d'huile propre garde des déplacements souples et justes.
• Liquide de refroidissement : Contrôler le niveau et la propreté du liquide dans le réservoir du système de refroidissement. Le renouveler dès qu'il se charge en impuretés ou change d'odeur.
• Mandrins et contre-pointe : Nettoyer les mors des mandrins et vérifier leur serrage avant chaque montage de pièce. Essuyer le fourreau et le cône CM5 de la contre-pointe avant d'y placer une pointe.
• Contrôle visuel : Inspecter l'éclairage, les carters et les câbles avant la mise en marche. Faire vérifier périodiquement le jeu des chariots.
