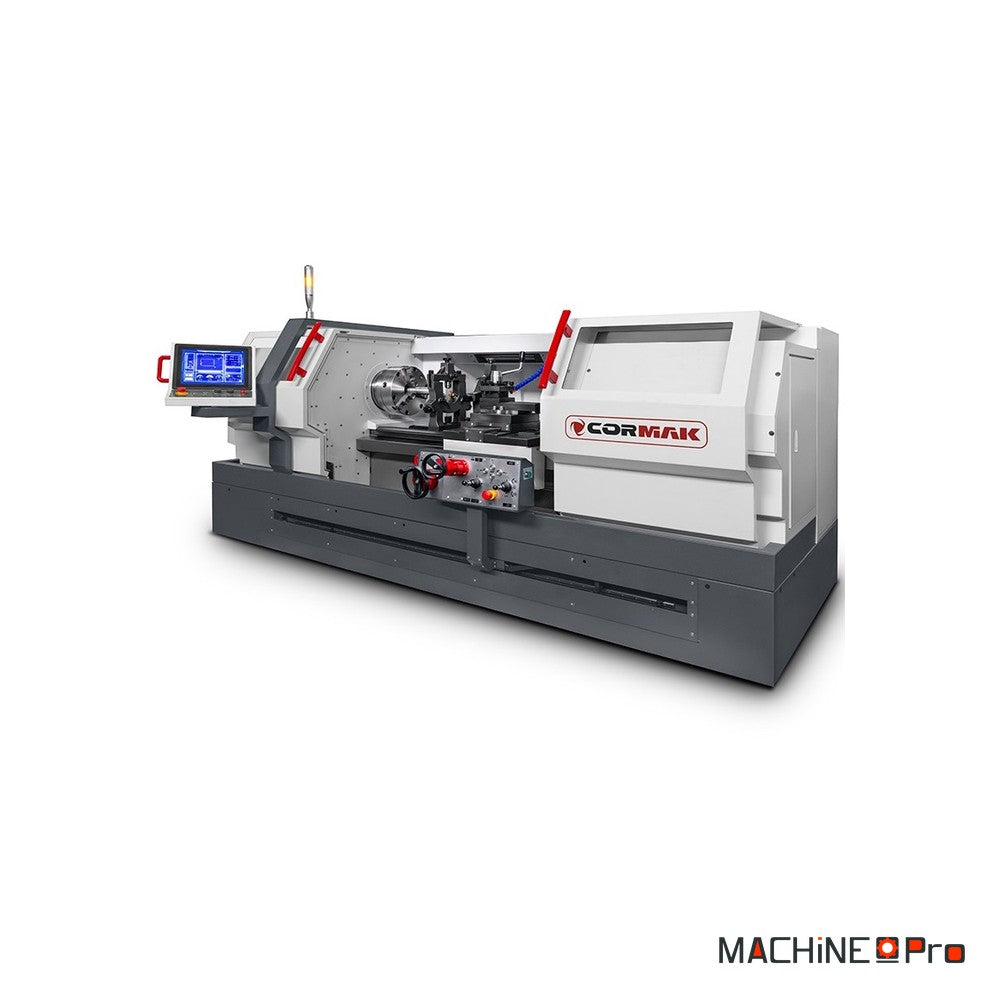

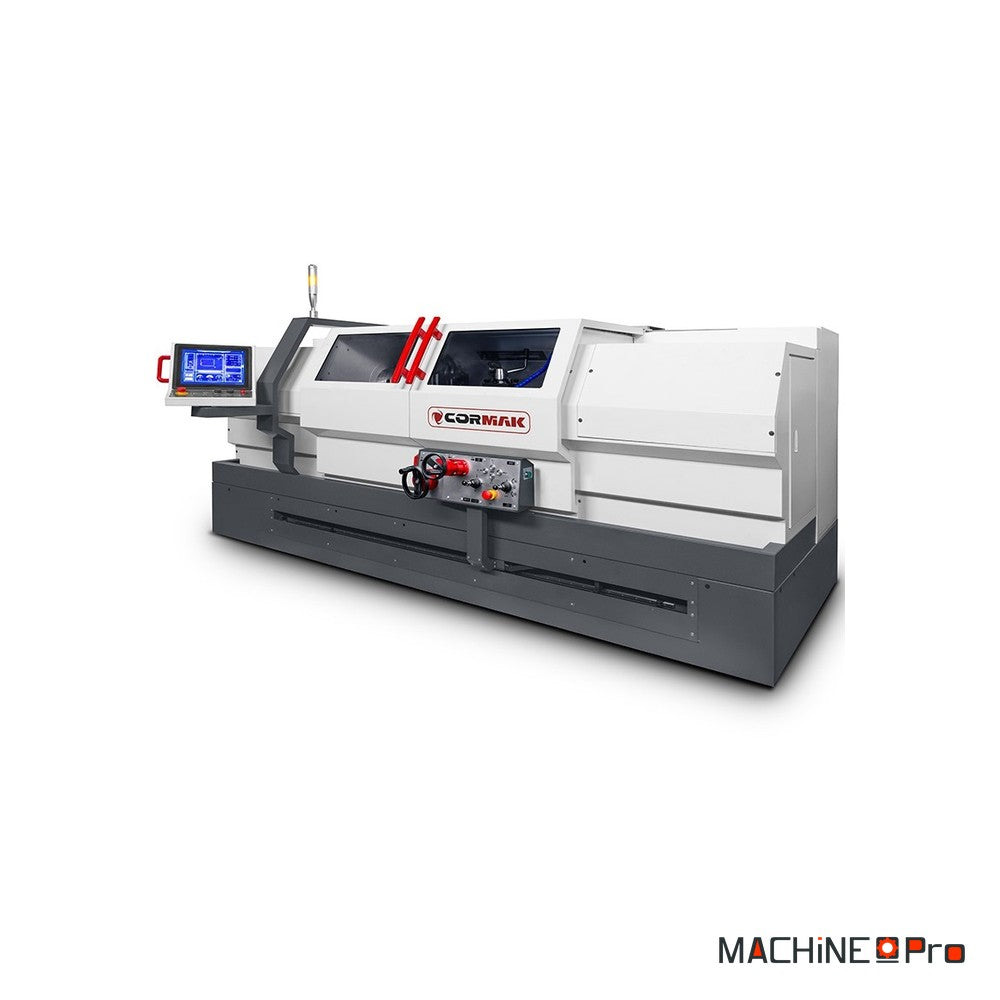

Tour conventionnel à commande numérique CORMAK EASY NC-500 500x2000

Le tour conventionnel à commande numérique CORMAK EASY NC-500 500x2000 associe la structure d'un tour d'atelier à une commande numérique pilotée depuis un écran tactile de 12,1 pouces. Il s'adresse aux petites et moyennes unités de production qui fabriquent des pièces unitaires ou en petites séries, aux ateliers de maintenance et de réparation ainsi qu'aux écoles techniques et centres de formation. Des cycles automatiques préparent filetages, cônes et contours simples à partir de quelques paramètres saisis, et la machine fonctionne aussi bien en mode commande numérique qu'en mode manuel. Le diamètre de tournage atteint 500 mm au-dessus du banc, pour une longueur de pièce de 2000 mm et une longueur de tournage de 1900 mm. La broche, alésée à 80 mm, tourne en variation continue de 20 à 2000 tr/min grâce à un servomoteur principal de 11 kW. Les axes X et Z sont entraînés par des servomoteurs.

Quel type d'usage

L'EASY NC-500 vise les ateliers qui veulent gagner du temps sur les opérations répétitives sans renoncer à la conduite manuelle d'un tour.

• Petites séries et pièces unitaires : Les cycles automatiques réalisent filetages, cônes et contours simples après la saisie de leurs paramètres. Une même pièce se reproduit à l'identique sur toute la série.
• Ateliers de maintenance et de réparation : Le passage du mode manuel au mode commande numérique laisse l'opérateur choisir la méthode adaptée à chaque intervention. Les changements de pièce restent rapides.
• Filetage : Les filetages métriques, en pouces, modulaires et diamétral pitch se programment par simple saisie de paramètres. La machine exécute ensuite le cycle automatiquement.

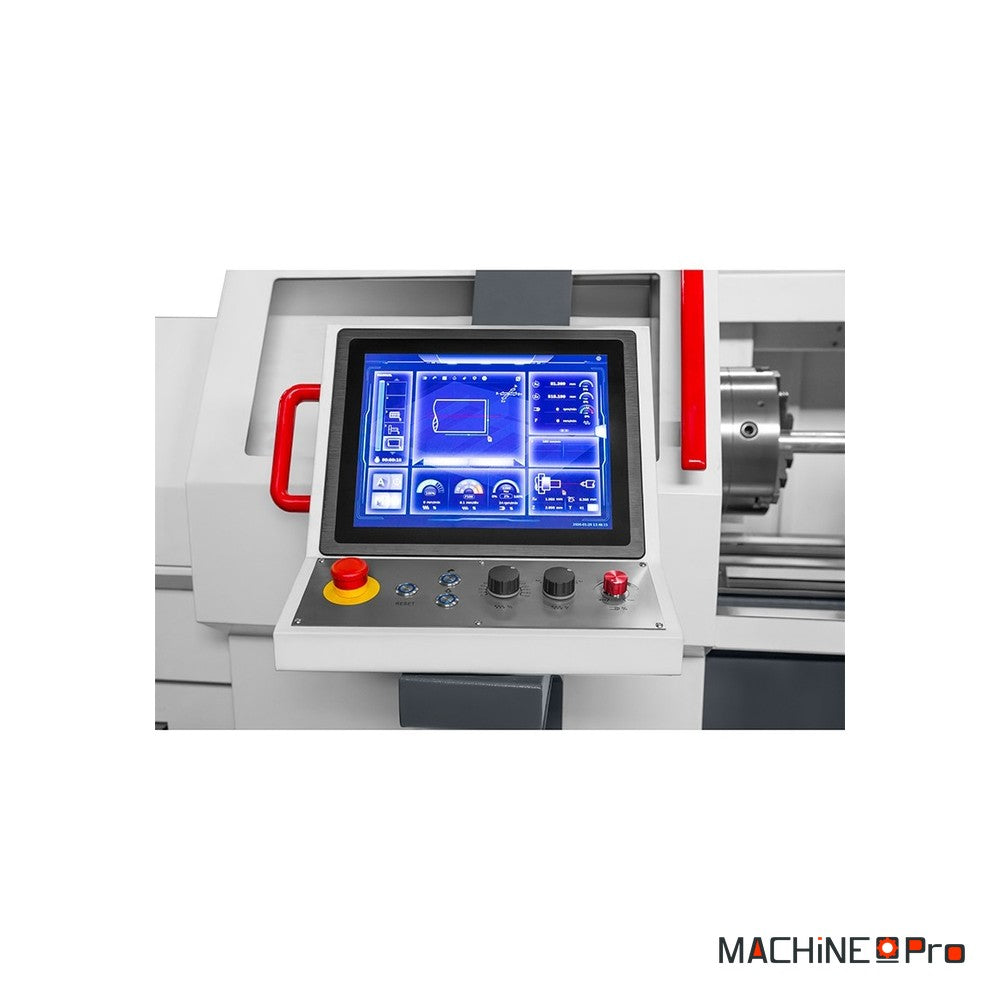

• Écoles techniques et centres de formation : L'écran tactile de 12,1 pouces et son système d'instructions interactif guident les débutants. Les élèves apprennent les bases de l'usinage et de la programmation numérique sur la même machine.
• Usinage de surfaces régulières : La vitesse de coupe constante maintient un état de surface homogène quel que soit le diamètre usiné. Le tournage simultané sur deux axes raccourcit le temps de production.

Critères techniques décortiqués

Les valeurs publiées par CORMAK pour cette version décrivent directement le travail que la machine peut prendre en charge.

• Longueur de tournage de 1900 mm : Elle fixe la longueur utile usinable, pour une pièce de 2000 mm au maximum. Le diamètre de 500 mm au-dessus du banc et de 300 mm au-dessus du chariot complète cette capacité.
• Servomoteur principal de 11 kW : La broche dispose d'un couple de 650 Nm pour usiner efficacement les matériaux durs. La variation continue de 20 à 2000 tr/min ajuste la vitesse à chaque diamètre.
• Alésage de broche de 80 mm : Il permet d'usiner des pièces longues et épaisses passées dans la broche. Le nez D8 reçoit le mandrin 3 mors de 250 mm fourni.
• Avances rapides de 4 et 6 m/min : Les servomoteurs X et Z de 1,3 et 2,3 kW déplacent le chariot rapidement et sans à-coups. Le temps de cycle diminue entre deux passes.
• Tourelle de 4 outils de 25 × 25 mm : Quatre outils restent montés en permanence, ce qui évite de les changer entre les opérations. La course du chariot porte-outil est de 140 mm.

Maintenance et longévité

Un entretien régulier préserve la précision des glissières et le bon fonctionnement de la commande numérique.

• Vidage du tiroir à copeaux : Vider le tiroir à copeaux dès qu'il se remplit et nettoyer la zone de travail. Un poste propre évite que des copeaux ne gênent les déplacements.
• Nettoyage des glissières : Retirer copeaux et résidus de liquide de coupe des glissières après chaque séance. Des glissières propres conservent leur précision.
• Graissage : Lubrifier les glissières et les vis selon les indications du manuel d'utilisation. Contrôler les niveaux avant la mise en route.
• Liquide de coupe : Vérifier le niveau et l'état du liquide de coupe et nettoyer le bac régulièrement. Un liquide propre protège les outils et la surface usinée.
• Écran et mandrin : Nettoyer l'écran tactile avec un chiffon doux et non abrasif. Nettoyer les mors du mandrin et vérifier leur serrage avant chaque montage.
