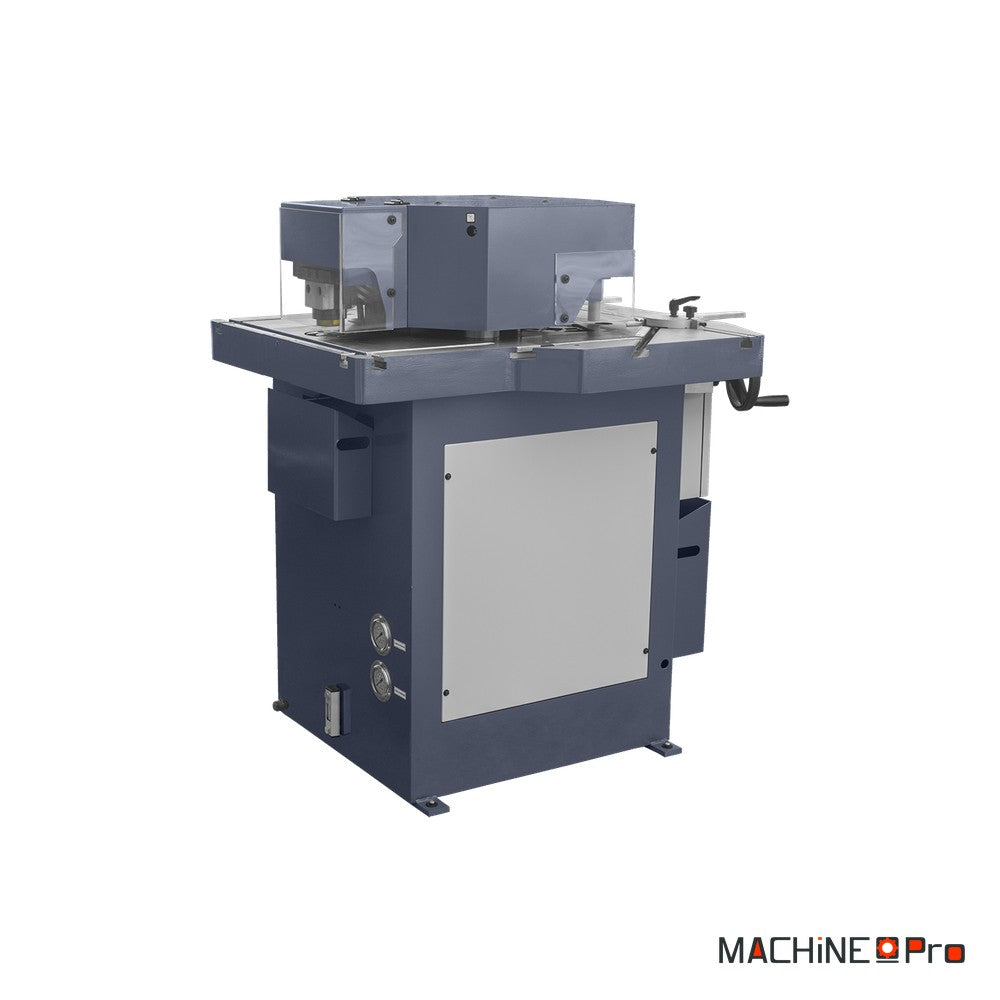

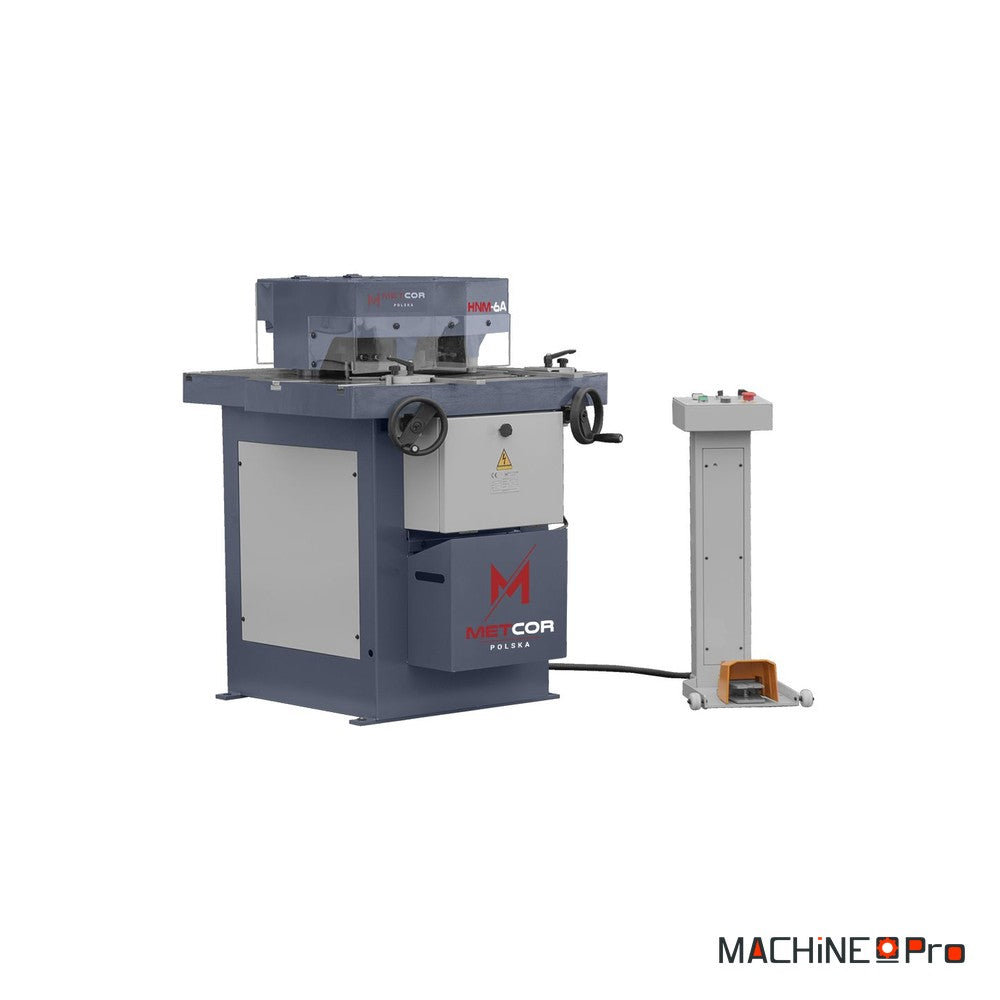

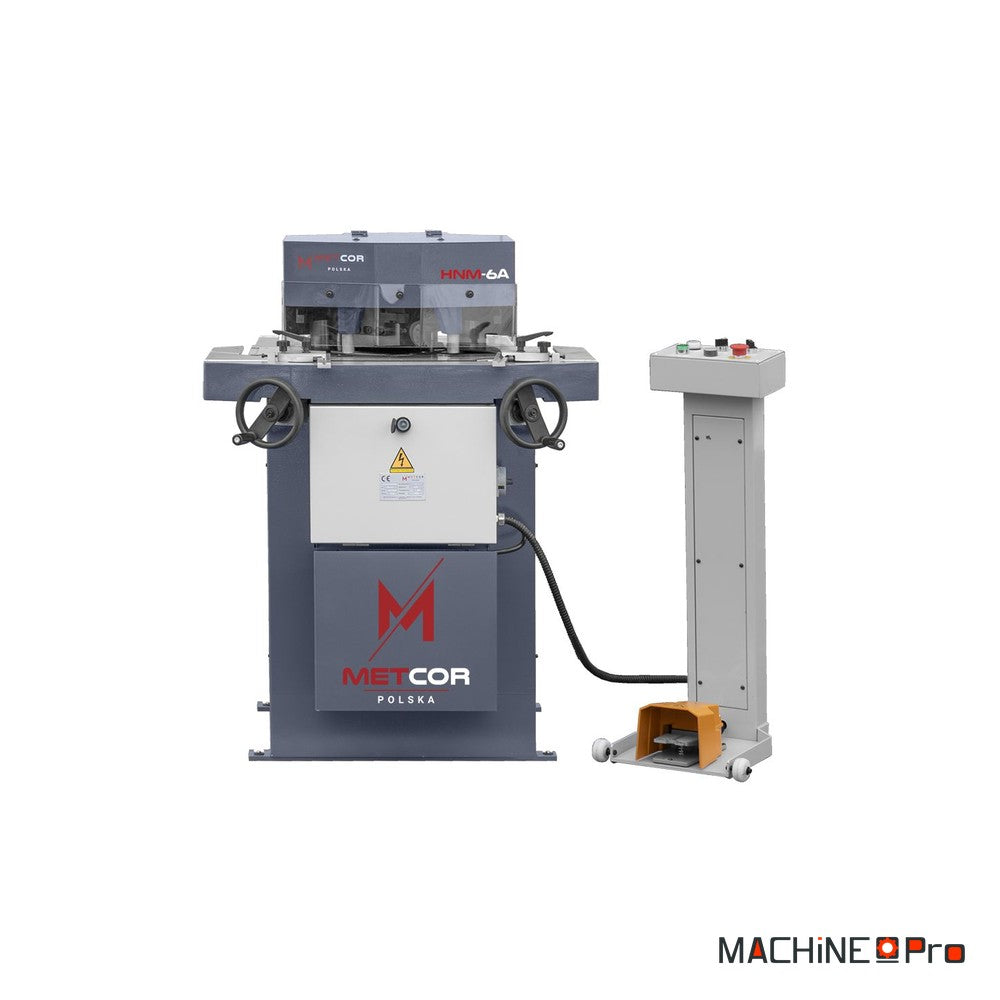

Cisaille grignoteuse d'angle hydraulique METCOR HNM-6A

La cisaille grignoteuse d'angle hydraulique METCOR HNM-6A est une machine multifonction pensée pour la découpe et le grugeage d'angles sur tôle en atelier de chaudronnerie et de métallerie. Elle réunit sur un même bâti une coupe d'angle à géométrie réglable de 30 à 140 degrés, une station de poinçonnage intégrée jusqu'à 40 mm de diamètre et une coupe droite jusqu'à 200 mm de longueur, le tout entraîné par un vérin hydraulique sous 18 MPa. Son moteur de 4 kW et son grand plateau à rainures en té assurent des découpes nettes et répétables sur des tôles allant jusqu'à 6 mm d'épaisseur. La commande à pédale libère les deux mains de l'opérateur pour un positionnement précis et sûr de la pièce.

Quel type d'usage

Cette machine s'adresse aux ateliers qui préparent et ajustent de la tôle en série et qui cherchent à regrouper plusieurs opérations sur un seul poste.

• Chaudronnerie et tôlerie fine : le grugeage d'angle à géométrie réglable évite les recoupes à la meuleuse sur les tôles jusqu'à 6 mm. L'atelier gagne en cadence sur les pièces qui demandent des angles rentrants propres avant pliage ou soudure.
• Fabrication de coffrets et d'armoires métalliques : l'encoche d'angle nette à 90 degrés permet de replier les bords sans surépaisseur ni déformation. C'est l'opération clé pour monter des caissons et des enveloppes de tôle rigides.
• Métallerie et serrurerie : la station de poinçonnage intégrée perce des trous jusqu'à 40 mm sans changer de poste, ce qui simplifie la fabrication de plaques, de supports et de gabarits percés.
• Sous-traitance et petite série : la commande à pédale et le système de positionnement rendent chaque coupe répétable, un atout quand une même pièce revient en quantité avec la même cote d'angle.

Critères techniques décortiqués

Les valeurs annoncées se comprennent mieux rapportées au travail réel à l'établi.

• Angle réglable de 30 à 140 degrés : la plage couvre l'angle droit courant mais aussi les angles aigus et obtus. Un même poste traite ainsi des découpes en biais que la plupart des grignoteuses à angle fixe ne savent pas faire.
• Épaisseur 6 mm et longueur 200 mm : la machine encaisse de la tôle d'acier de bonne section sur une longueur de coupe de 200 mm par passe, ce qui correspond au format des angles rencontrés en tôlerie industrielle.
• Station de poinçonnage 40 mm : intégrée au bâti, elle poinçonne jusqu'à 40 mm de diamètre dans de la tôle jusqu'à 6 mm. Elle remplace un poste de perçage séparé pour les trous de fixation et de passage.
• Pression 18 MPa et moteur 4 kW : la puissance hydraulique donne une force de coupe stable d'un bout à l'autre de la course. Le résultat reste identique sur la première et sur la centième pièce, sans effort de l'opérateur.

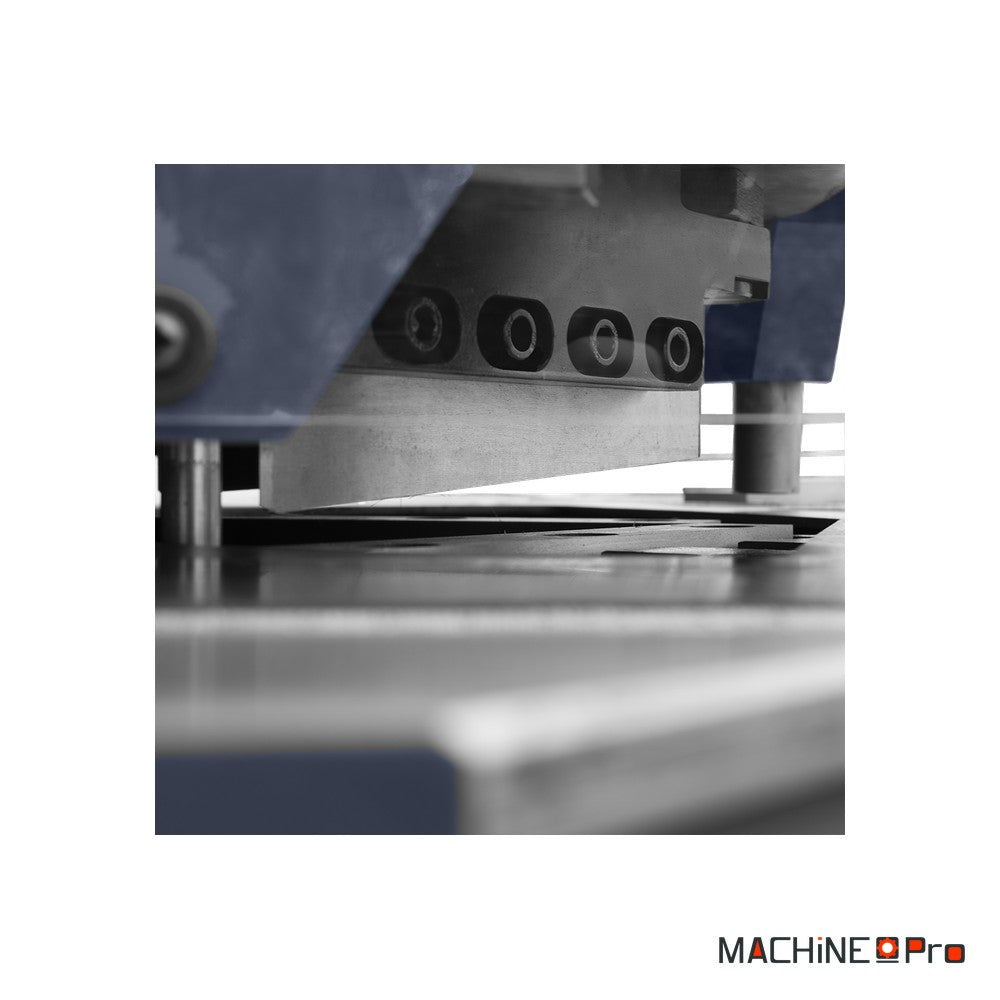

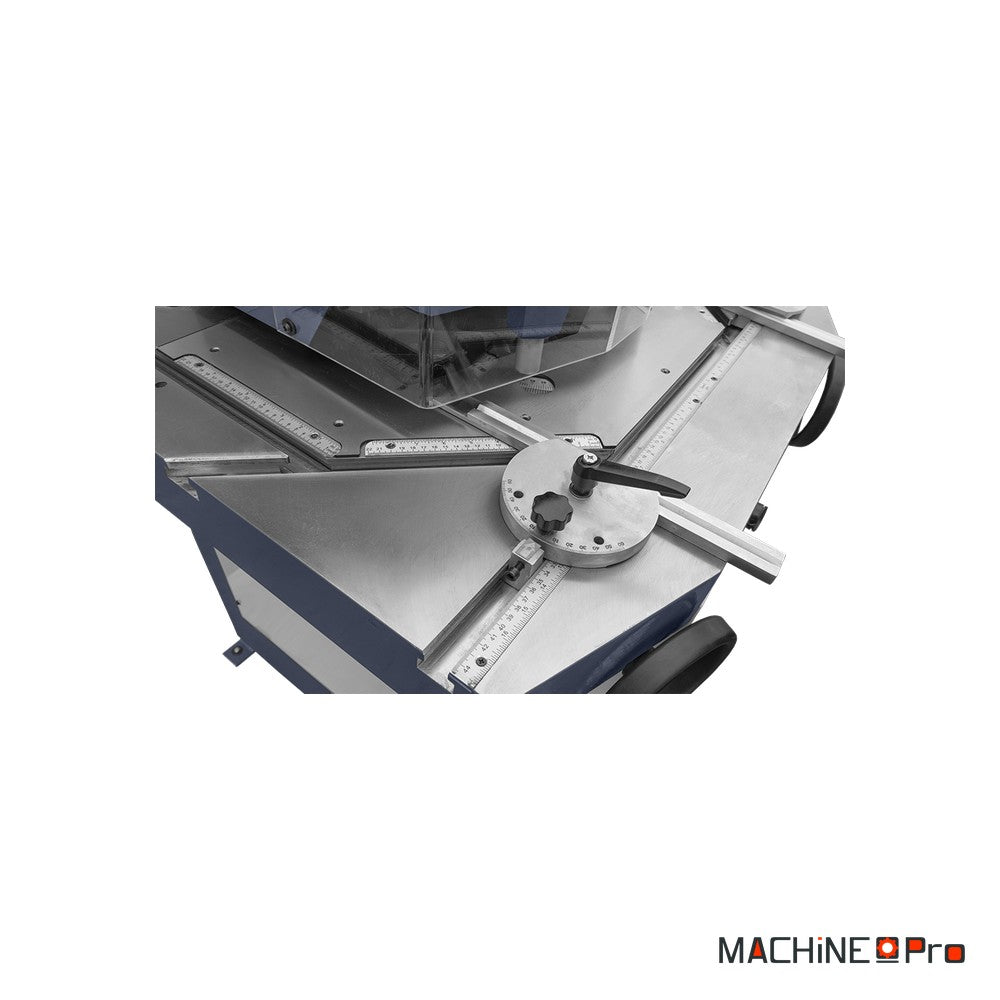

• Plateau à rainures en té et bridage : les rainures accueillent butées et guides pour répéter une cote, et le système de bridage plaque la tôle pour une coupe sans bavure ni déformation du bord.
• Course de vérin de 42 mm : elle suffit à dégager l'outil après chaque coupe et à enchaîner les passes rapidement, ce qui soutient la cadence sur les séries.

Maintenance et longévité

Une machine hydraulique reste fiable longtemps à condition de suivre quelques contrôles simples et réguliers.

• Contrôle quotidien : vérifier le niveau d'huile hydraulique et l'absence de fuite autour du vérin avant la mise en route. Un niveau bas fait chuter la force de coupe et fatigue la pompe.
• Toutes les 250 heures : nettoyer le plateau et les rainures en té, contrôler le serrage des lames et l'état du tranchant. Une lame émoussée déforme le bord au lieu de le cisailler proprement.
• Une fois par an : vidanger l'huile hydraulique et remplacer la cartouche de filtration selon la notice. Une huile encrassée use les joints du circuit et rend la coupe irrégulière.
• À chaque changement d'outil : vérifier le réglage du jeu de coupe et l'état des matrices de poinçonnage. Un jeu mal réglé marque la tôle et accélère l'usure des arêtes.
• Sécurité : tester régulièrement l'arrêt d'urgence de la pédale et l'état du carter de protection, garants d'une visibilité nette sur l'arête tranchante.
