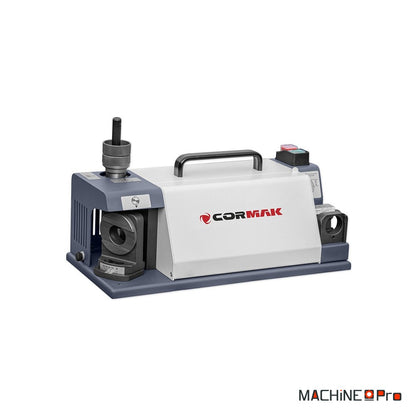

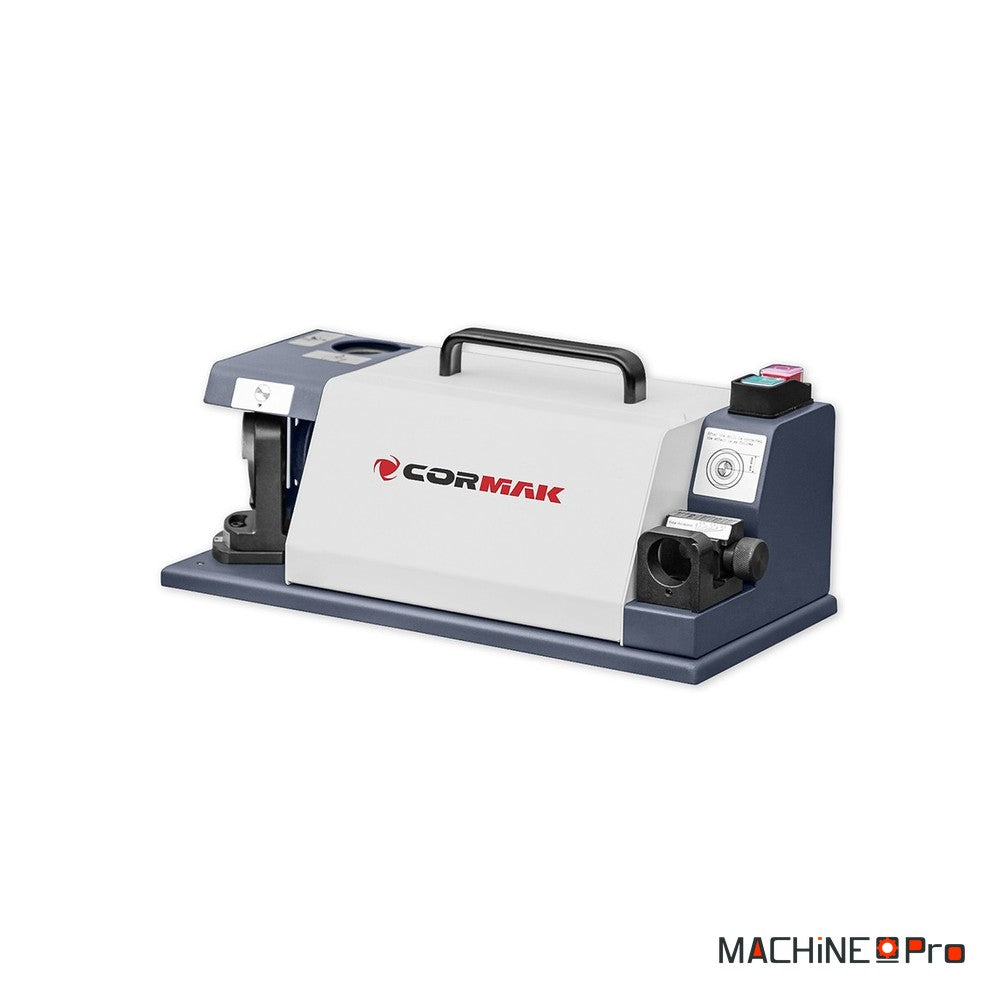

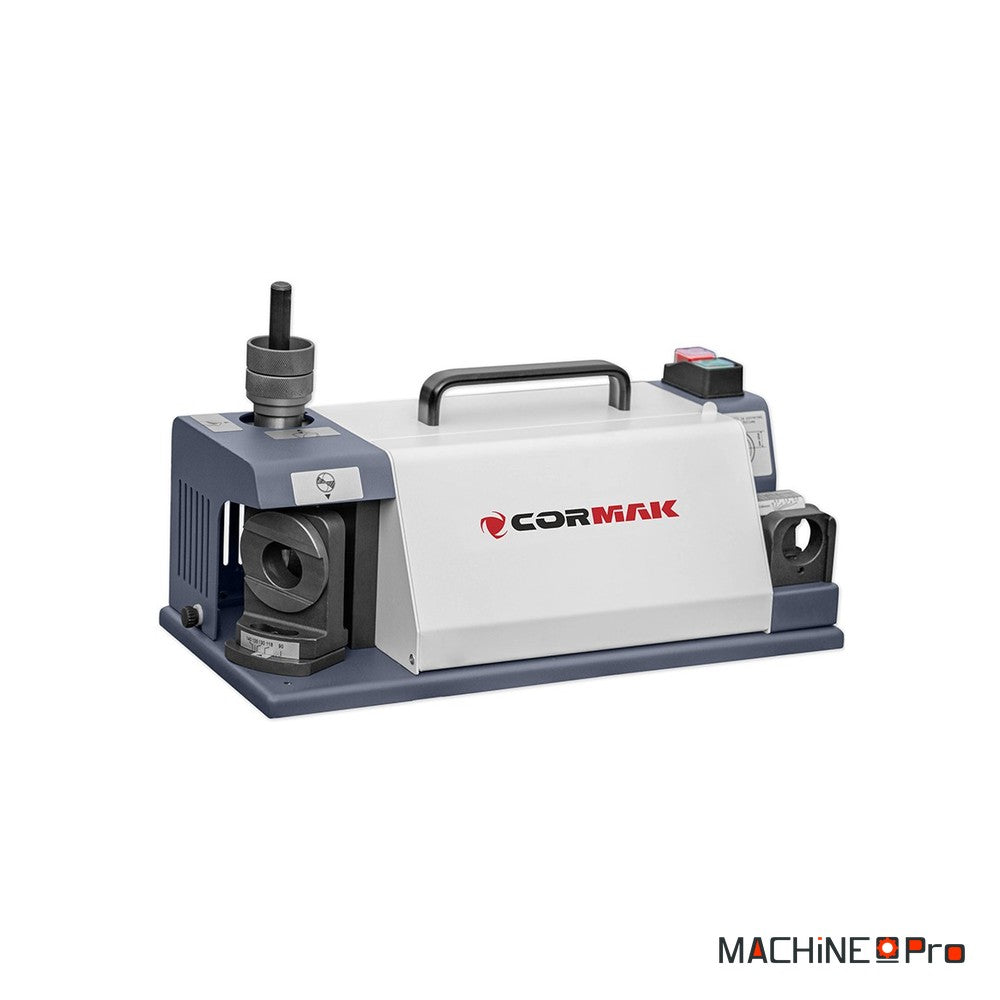

Affûteuse de forets hélicoïdaux CORMAK DG20

L'affûteuse de forets hélicoïdaux Cormak DG20 est une machine d'établi conçue pour le réaffûtage rapide et précis des forets HSS et cobalt directement en atelier, sans démontage ni envoi à l'extérieur. Elle traite les diamètres de Ø 2 à 20 mm et permet de régler l'angle de pointe de 90° à 135° pour adapter la géométrie de coupe à chaque matériau. Son moteur de 180 W en 230 V monophasé entraîne une meule CBN (borazon) à 4800 tr/min, gage d'un affûtage régulier et répétable qui prolonge la durée de vie des outils. Livrée avec un jeu complet de pinces ER20 et ER25 couvrant toute la plage de diamètres, elle se met en oeuvre sans expérience particulière et redonne en quelques rotations une arête de coupe pleinement fonctionnelle.

Quel type d'usage

La DG20 s'adresse aux ateliers qui veulent garder leurs forets tranchants au quotidien plutôt que de les remplacer dès qu'ils s'émoussent.

• Mécanique générale et usinage : l'opérateur réaffûte ses forets HSS et cobalt entre deux séries pour conserver un perçage propre. La plage de Ø 2 à 20 mm couvre la quasi-totalité des forets d'un poste de perçage ou d'une perceuse à colonne.
• Maintenance industrielle : le service entretien remet en état les forets émoussés sur place, sans immobiliser la production. Le réglage de l'angle de 90° à 135° permet d'adapter la pointe selon que l'on perce de l'acier, de la fonte ou de l'inox.
• Fabrication et chaudronnerie métallique : l'atelier maintient une réserve de forets affûtés pour le perçage de tôles et de profilés. La meule CBN à 4800 tr/min assure une géométrie répétable d'un foret à l'autre, gage de trous réguliers.
• Lycées techniques et centres de formation : la machine apprend le réaffûtage des outils de coupe avec une mise en oeuvre simple. Les pinces ER20 et ER25 préréglées par diamètre rendent la prise en main accessible aux débutants.

Critères techniques décortiqués

Derrière les chiffres de la fiche, voici ce que chaque caractéristique change concrètement sur l'affûtage.

• Plage de Ø 2 à 20 mm : la machine accepte aussi bien les petits forets de précision que les gros forets d'ébauche. Cette amplitude couvre l'essentiel des outils d'un atelier de perçage sans recourir à plusieurs appareils.
• Angle de pointe de 90° à 135° : l'angle se règle selon la dureté du matériau, un angle ouvert vers 135° pour l'acier dur et l'inox, plus fermé vers 118° pour l'acier courant. Adapter la pointe réduit la résistance à la coupe et améliore la qualité du trou.
• Meule CBN (borazon) : le nitrure de bore cubique est un abrasif très dur qui tient son tranchant longtemps et chauffe peu la lèvre du foret. Il préserve la dureté du HSS et du cobalt là où une meule ordinaire risquerait de détremper l'arête.
• Moteur 180 W à 4800 tr/min : la vitesse élevée associée à la meule CBN enlève juste ce qu'il faut de matière pour reformer l'arête sans la brûler. La puissance de 180 W suffit à un affûtage par petites passes successives.
• Alimentation 230 V monophasé : la machine se branche sur une prise d'atelier ordinaire, sans ligne triphasée. Elle trouve sa place sur n'importe quel établi disposant d'une simple prise de courant.

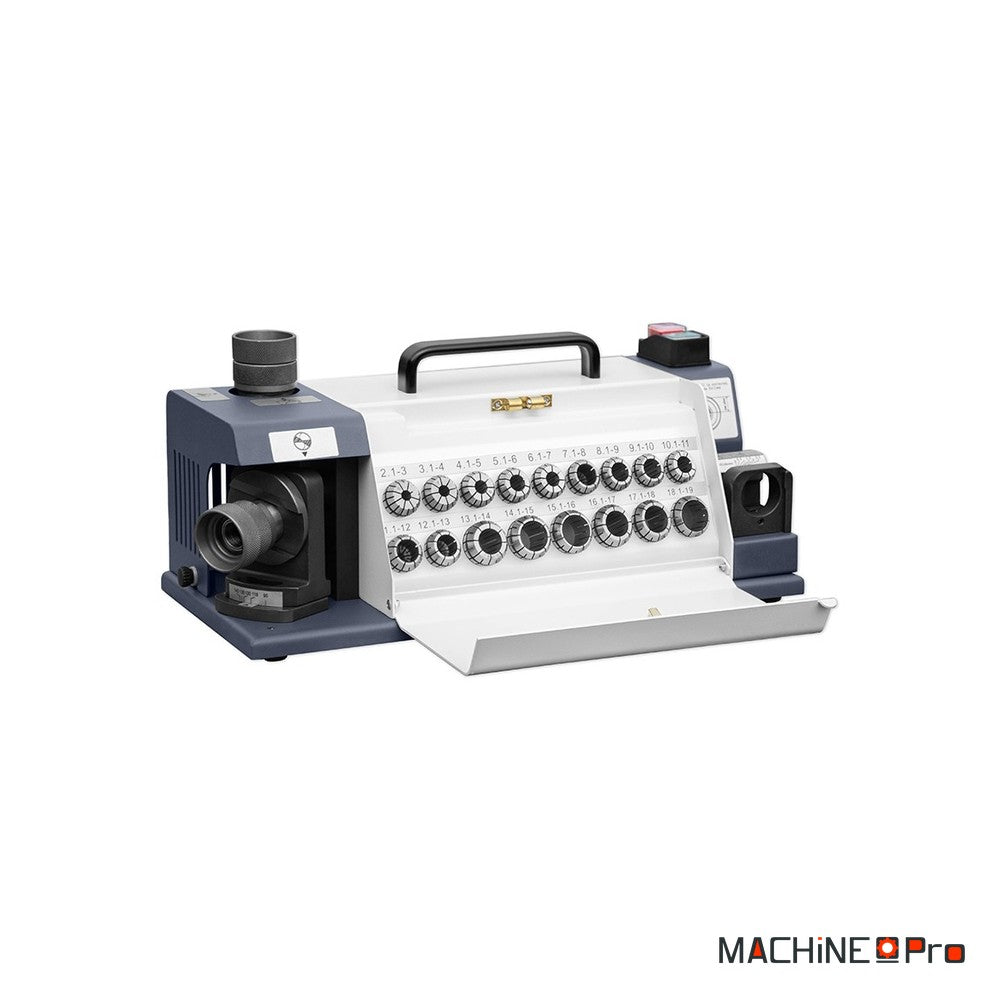

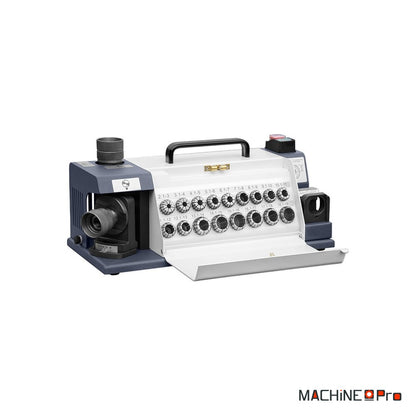

• Jeu de pinces ER20 et ER25 : les 11 pinces ER20 (Ø 3 à 13 mm) et 6 pinces ER25 (Ø 14 à 20 mm) maintiennent chaque foret bien centré dans son mandrin. Ce centrage précis conditionne la symétrie des deux lèvres et donc un perçage qui ne dévie pas.

Maintenance et longévité

Un entretien simple et régulier conserve la précision d'affûtage et la durée de vie de la meule.

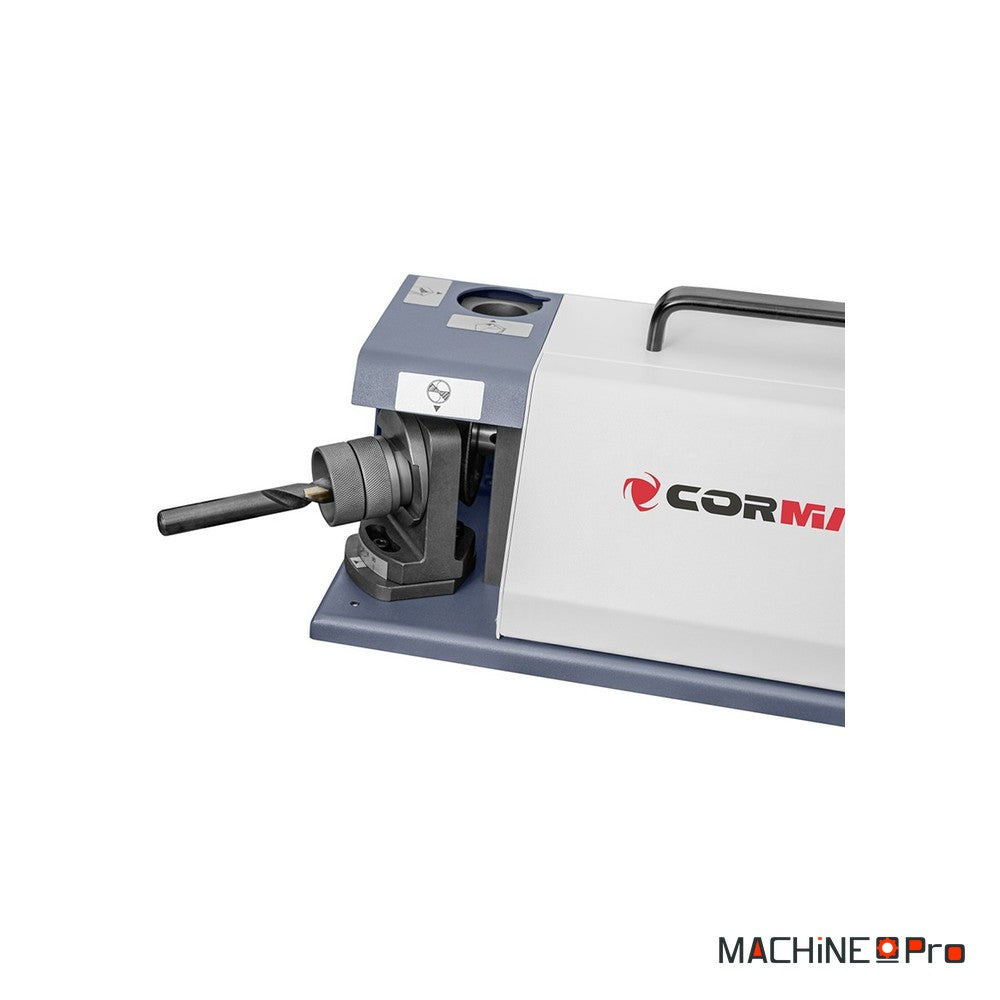

• Avant chaque affûtage : vérifier la propreté de la pince et du mandrin, et contrôler que le foret est bien serré et centré. Un foret mal positionné donne deux lèvres inégales et un perçage qui se décentre.
• Après chaque séance : dépoussiérer la zone de meulage et retirer les fines particules métalliques déposées sur le bâti. Une machine propre garde un guidage franc et préserve le réglage de l'angle.
• Contrôle mensuel : examiner l'état de la meule CBN et l'absence de jeu dans le porte-foret. Une meule encrassée ou voilée affûte moins net et allonge le temps de reprise de l'arête.
• Remplacement de la meule : changer la meule CBN dès que l'affûtage devient irrégulier ou que la coupe peine à se reformer. Une meule de rechange dédiée à la DG20 maintient la qualité d'affûtage dans la durée.
• Rangement des pinces : conserver les pinces ER20 et ER25 propres et à l'abri des chocs dans leur logement repéré par diamètre. Des pinces en bon état garantissent le centrage précis indispensable à un affûtage symétrique.
