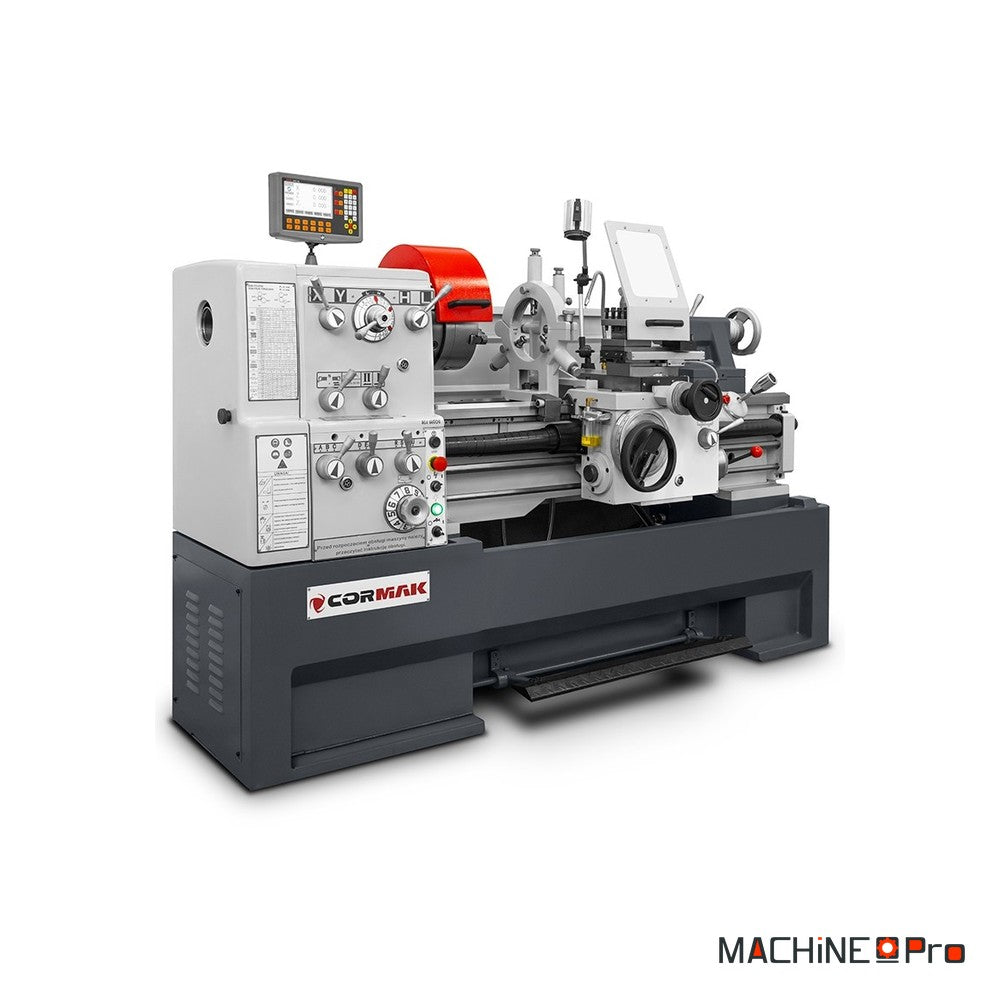

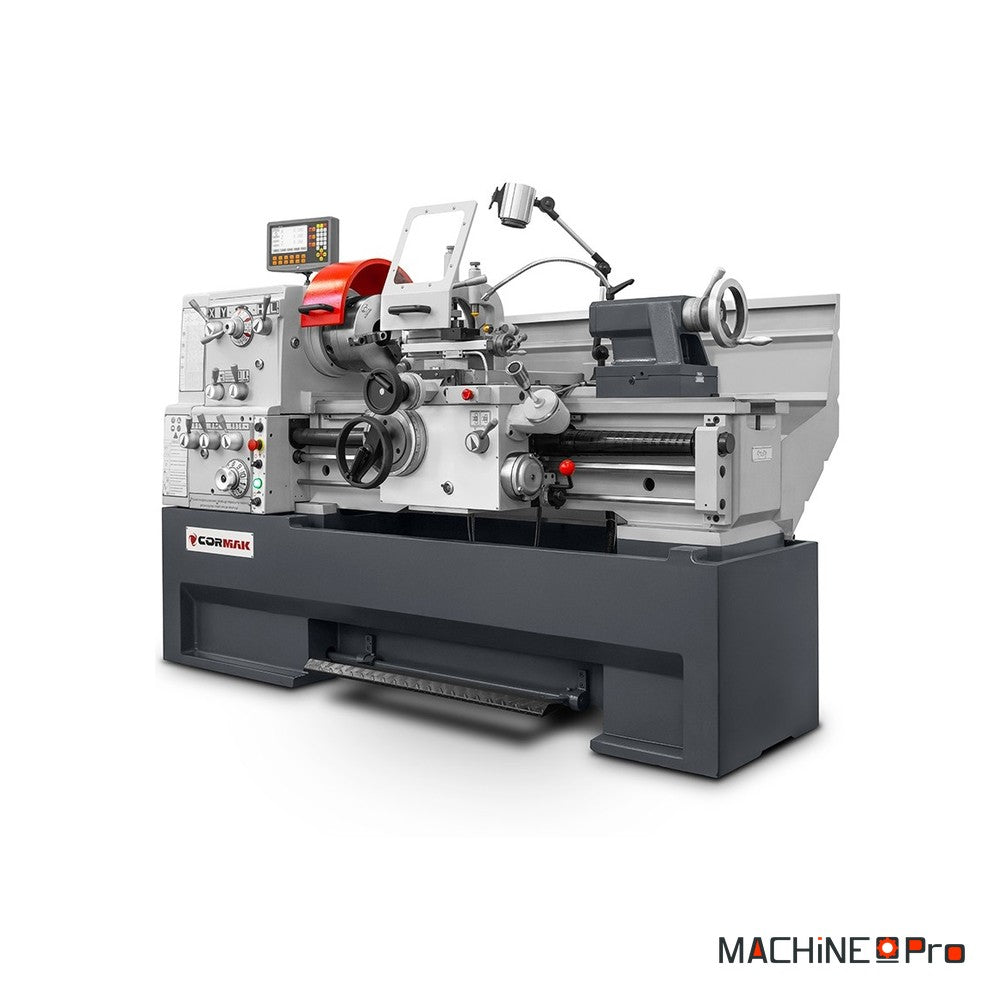

Tour à métaux universel avec visualisation 3 axes CORMAK 460x1000 - 400V

Le tour à métaux universel CORMAK 460x1000 est un tour conventionnel professionnel destiné à l'usinage précis des métaux dans les sites industriels, les ateliers de serrurerie et de mécanique et les salles d'outillage. Sa structure rigide en fonte, son grand passage de broche et sa visualisation numérique 3 axes à règles optiques lui apportent stabilité, répétabilité et efficacité dans les travaux exigeants. Le diamètre de tournage atteint 460 mm au-dessus du banc et 690 mm une fois le pont de banc retiré. La longueur de tournage entre pointes est de 1000 mm, pour une longueur de pièce montée de 900 mm au maximum. La broche D1-8 CAMLOCK à cône Morse 7 offre un passage de 80 mm, adapté aux tubes et aux arbres de grand diamètre intérieur, et 12 vitesses de 25 à 1700 tr/min. Le moteur principal de 5,5 / 6,6 kW (S1/S6) est alimenté en 400V.

Quel type d'usage

Le 460x1000 convient aux structures qui exigent précision et fiabilité au quotidien.

• Services de maintenance et de réparation : Les pièces de remise en état s'usinent en interne. Filetages métriques, en pouces, modulaires et au pas diamétral sont accessibles.
• Ateliers de serrurerie et d'outillage : Vis-mère et barre de chariotage assurent avances automatiques et filetage précis. La visualisation 3 axes rend les opérations répétables.
• Unités de production : Le moteur de 5,5 kW en S1 tient les longs cycles d'usinage. Les avances rapides réduisent le temps d'usinage.
• Tubes et arbres creux : Le passage de 80 mm accueille tubes et arbres de grand diamètre intérieur. Le mandrin 3 mors de 250 mm les serre avec une force élevée.
• Écoles techniques et ateliers de formation : Les apprenants travaillent sur un tour conventionnel complet. Les protections conformes CE encadrent leur pratique.

Critères techniques décortiqués

Chaque valeur publiée a un effet concret sur le travail.

• Passage de broche de 80 mm : Il détermine le diamètre des tubes et arbres qui traversent la broche. Les roulements de broche de qualité gardent une rotation régulière à toutes les vitesses.
• 1000 mm entre pointes : Les pièces longues se travaillent en un seul montage, jusqu'à 900 mm de longueur de pièce montée.
• Moteur de 5,5 / 6,6 kW : La puissance en S1 assure un travail fiable pendant les longs cycles. La boîte à engrenages trempés et rectifiés transmet l'effort.
• Rompu jusqu'à 690 mm : Le pont de banc amovible libère 690 mm de diamètre de tournage. Il complète les 460 mm disponibles au-dessus du banc.
• Filetages sans changement d'engrenages : 41 pas métriques, 60 en pouces, 34 modulaires et 50 au pas diamétral sont accessibles depuis la boîte. L'indicateur de filetage accélère les passes successives.

Maintenance et longévité

Un entretien régulier préserve la précision du tour.

• Nettoyage des copeaux : Retirer les copeaux du banc, des chariots et du bac après chaque poste, à la balayette. Des glissières propres gardent leur précision.
• Lubrification : Huiler glissières, vis-mère et barre de chariotage avec l'huileur fourni, selon la notice. Essuyer l'excédent.
• Huile de la boîte de broche : Contrôler le niveau avant la mise en route. Respecter les vidanges prévues par la notice.
• Circuit d'arrosage : Nettoyer le bac et renouveler le liquide de coupe dégradé. Vérifier le débit de la pompe.

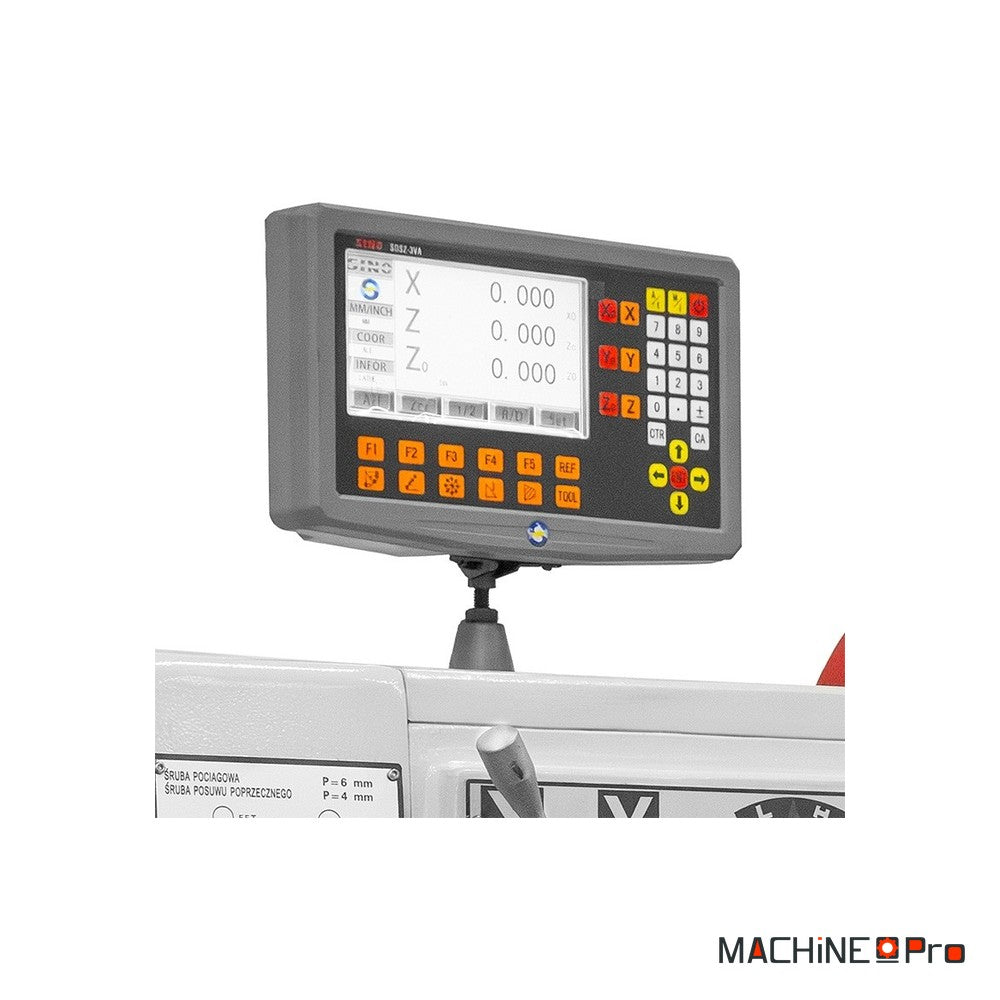

• Assise et visualisation : Vérifier l'appui de la machine sur ses 6 isolateurs. Protéger les règles optiques des projections et nettoyer les cônes avant montage.
