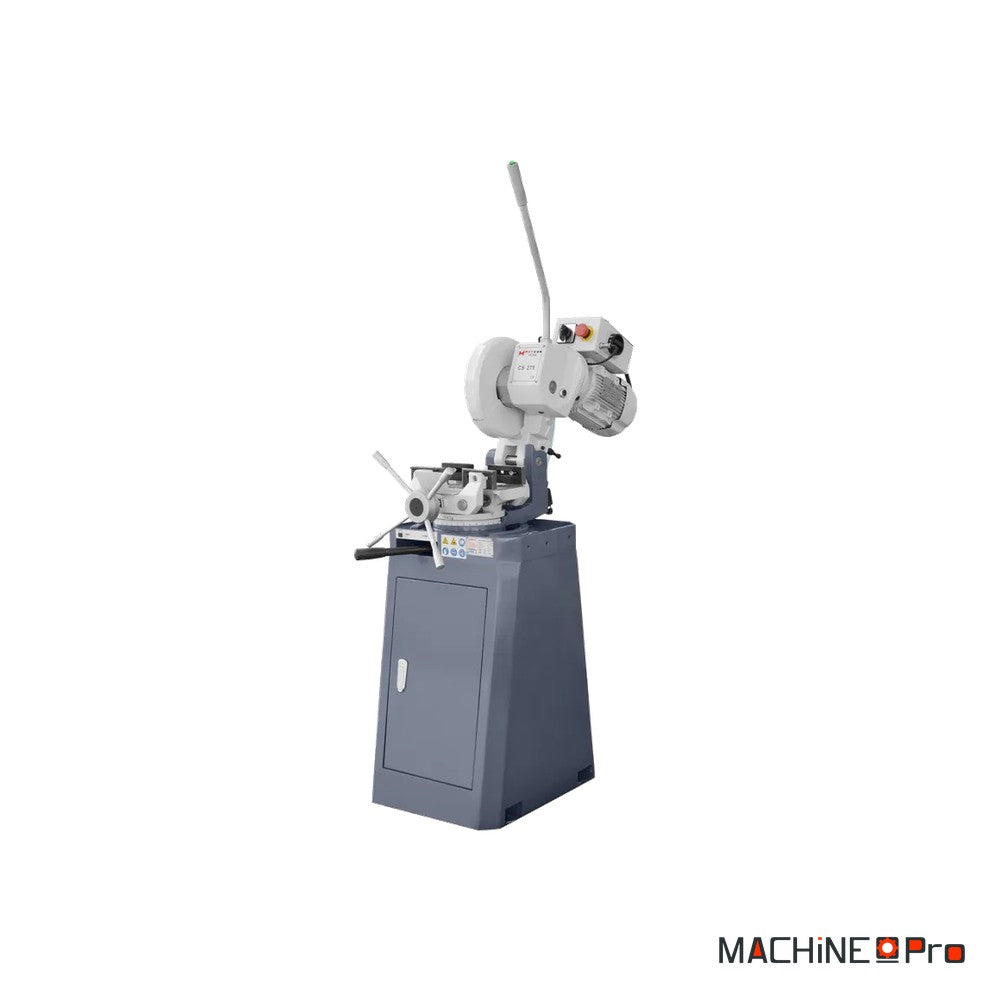

Tronçonneuse à disque pour barres pleines METCOR CS275

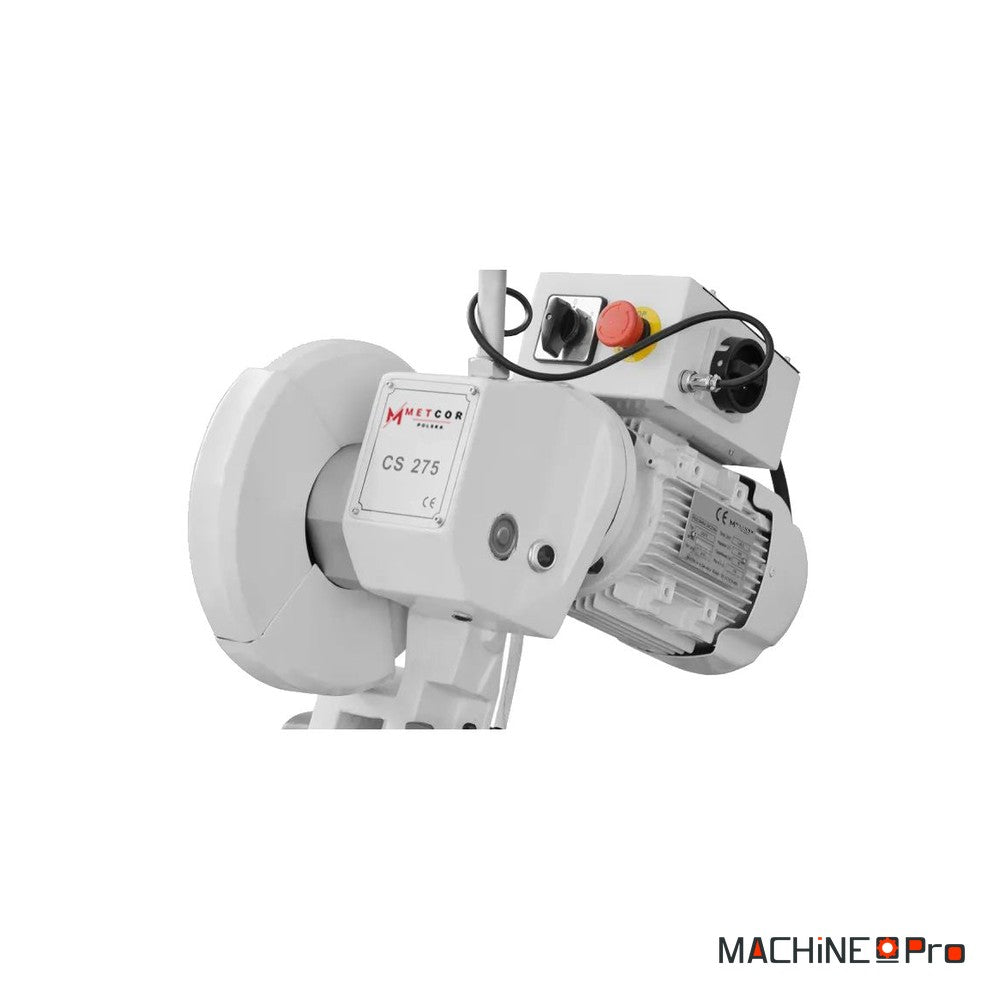

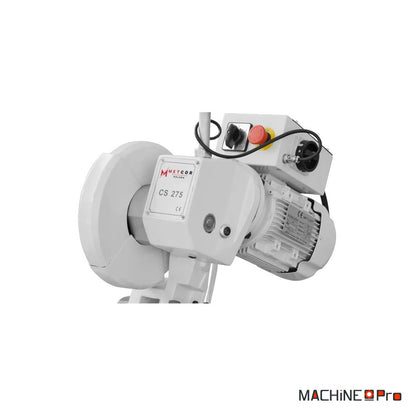

La tronçonneuse à disque METCOR CS275 est une scie circulaire de précision destinée à la coupe des profilés, des tubes et des matériaux pleins en fer, en acier fin et en acier noir. Machine à faible vitesse de rotation équipée d'un refroidissement, elle est annoncée idéale pour l'acier inoxydable, l'acier résistant aux acides et l'acier noir, et trouve son emploi dans les petits ateliers de production comme en production en série. Son disque de 275 mm se monte sur un alésage de 32 mm et tourne à 42 tours par minute, entraîné par un moteur de 1,1 kW en 400 V, 50 Hz. À 0 degré, elle coupe la barre ronde jusqu'à 60 mm, la barre carrée jusqu'à 60 x 60 mm et la barre rectangulaire jusqu'à 90 x 60 mm. La coupe en angle s'étend de -90 à +90 degrés. Un disque de 275 mm pour métaux est proposé en option.

Quel type d'usage

Les capacités de cette machine sont exprimées en barres, et les matières sont nommées une à une.

• Barres rondes, carrées et rectangulaires : à 0 degré, 60 mm en barre ronde, 60 x 60 mm en barre carrée et 90 x 60 mm en barre rectangulaire. À 45 degrés, 60 mm en rond, 60 x 60 mm en carré et 70 x 60 mm en rectangle.
• Profilés et tubes : la scie est destinée à la coupe des profilés, des tubes et des matériaux pleins. Les matières annoncées pour ces pièces sont le fer, l'acier fin et l'acier noir.
• Aciers inoxydables et résistants aux acides : la machine est annoncée idéale pour l'acier inoxydable, l'acier résistant aux acides et l'acier noir. Elle travaille à faible vitesse de rotation, avec refroidissement.
• Petits ateliers et production en série : la machine trouve son emploi dans les petits ateliers de production ainsi qu'en production en série. Elle est présentée comme assurant des conditions optimales de coupe du métal.
• Coupes en angle de -90 à +90 degrés : la plage de coupe en angle s'étend de -90 à +90 degrés. Une échelle angulaire sert au réglage précis de l'angle de coupe.

Critères techniques décortiqués

Cinq points techniques ressortent des valeurs publiées pour ce modèle.

• Disque de 275 mm sur alésage de 32 mm : le disque de coupe mesure 275 mm de diamètre pour un alésage de 32 mm. Il est tenu par un système de positionnement en quatre points.
• Vitesse de coupe de 42 tours par minute : la vitesse de coupe est de 42 tours par minute. C'est une tronçonneuse à disque à faible vitesse de rotation, équipée d'un refroidissement.

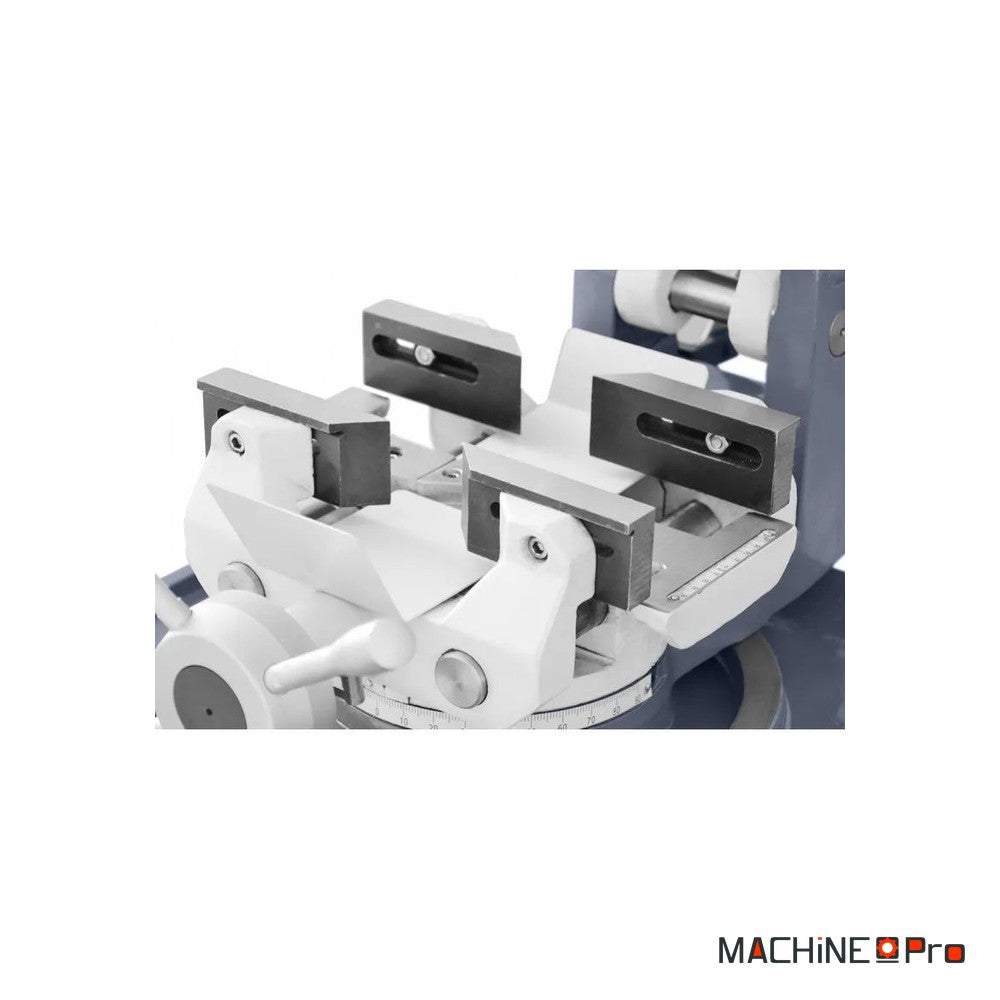

• Étau à mors réglables indépendamment : l'étau de machine reçoit des mors qui se règlent indépendamment l'un de l'autre. Son ouverture est de 110 mm.
• Circuit de liquide de coupe fermé : le circuit de circulation du liquide de coupe est fermé. Le système de refroidissement fait partie de l'équipement standard, avec le socle et l'étau à serrage rapide.
• Long levier d'avance manuelle : pour faciliter la conduite, la machine reçoit un long levier d'avance manuelle. L'interrupteur de rotation du disque est logé dans ce levier.

Maintenance et longévité

Les organes nommés par METCOR sur cette machine indiquent les points à suivre.

• Liquide de coupe : le circuit de circulation du liquide de coupe est fermé. Surveiller le niveau et la propreté du liquide relève des gestes de routine d'un poste de coupe.
• Système de positionnement en quatre points : le disque est tenu par un système de positionnement en quatre points. Contrôler périodiquement le serrage de ces appuis relève de l'entretien courant.

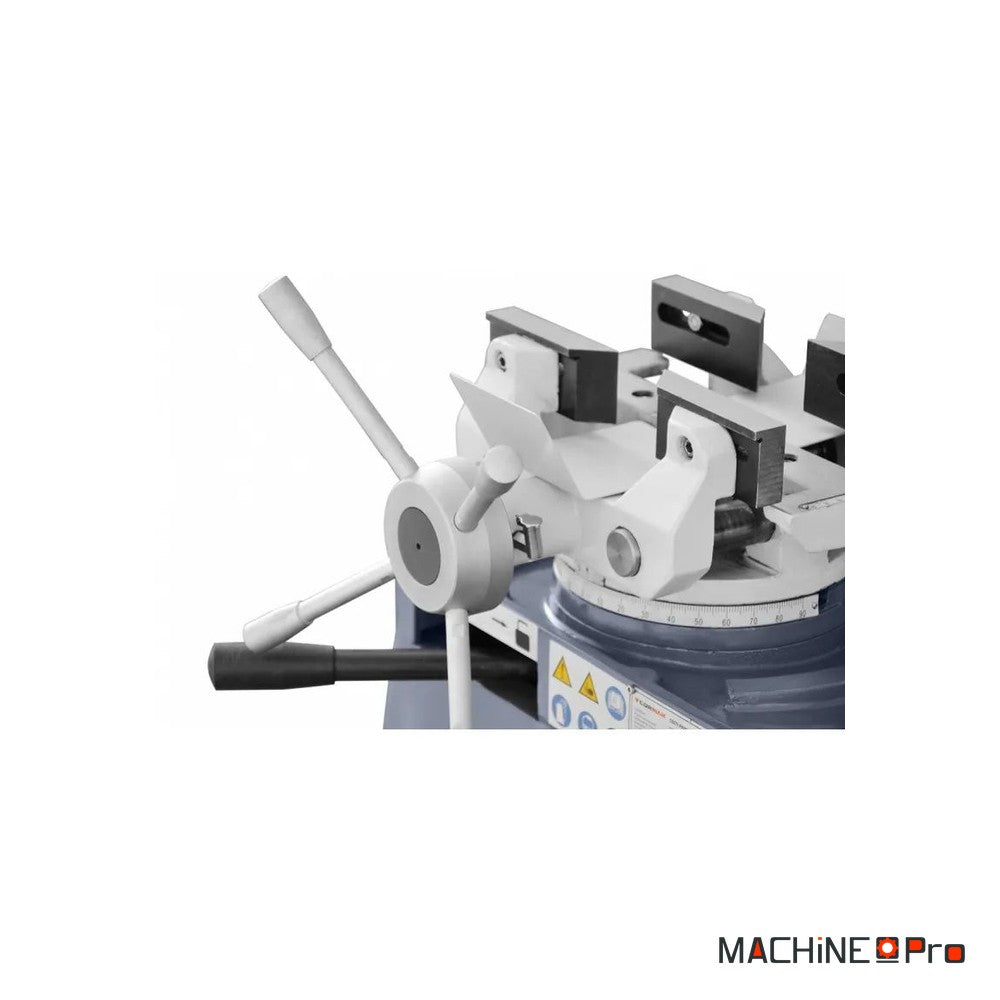

• Mors de l'étau : les mors de l'étau de machine se règlent indépendamment l'un de l'autre. Nettoyer puis lubrifier la vis et les portées maintient ce réglage libre.
• Levier d'avance et interrupteur : l'interrupteur de rotation du disque est logé dans le long levier d'avance manuelle. Vérifier son bon fonctionnement relève du contrôle de sécurité du poste.
• Échelle angulaire : l'échelle angulaire sert au réglage précis de l'angle, sur une plage de -90 à +90 degrés. La garder propre et lisible facilite la reprise d'un réglage.
