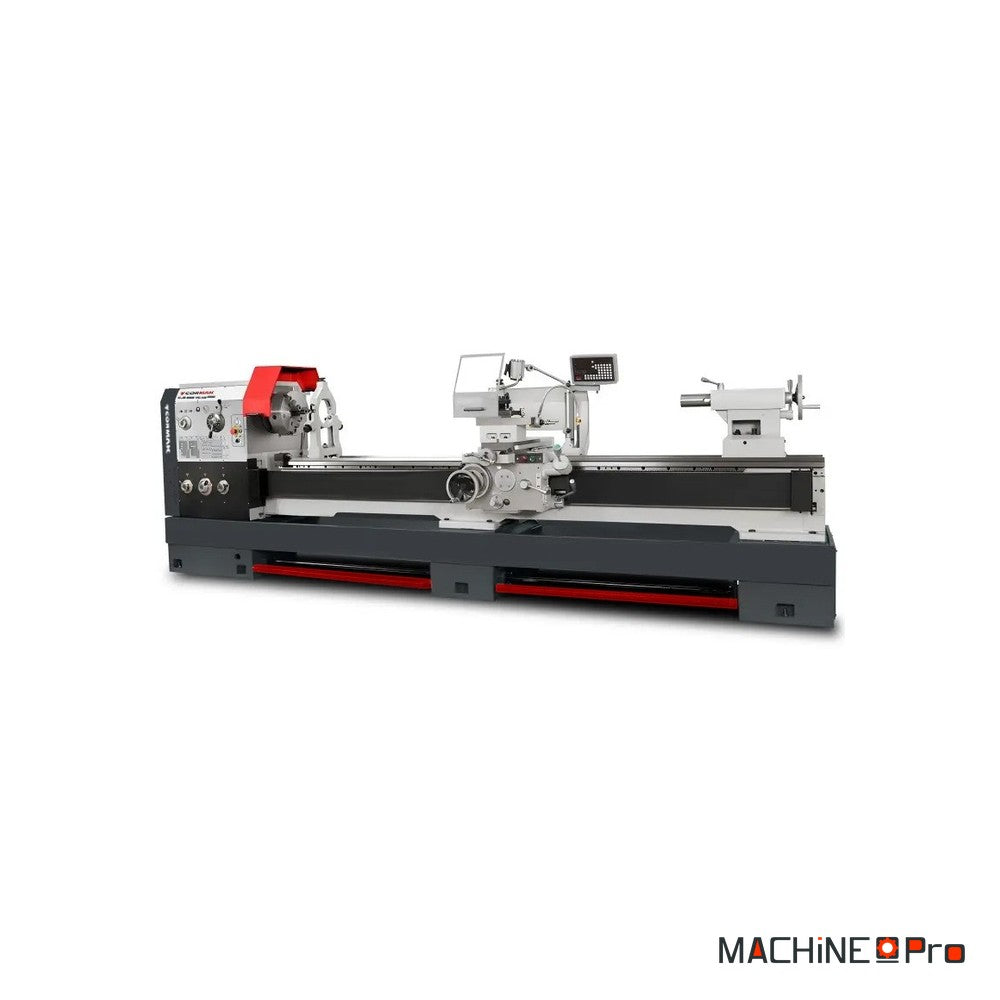

Tour universel conventionnel CORMAK GOLIAT 800x3000

Le tour universel conventionnel CORMAK GOLIAT 800x3000 est un tour à métaux de grande capacité pour les ateliers qui usinent des pièces longues et de fort diamètre. Il réalise le tournage entre pointes ou en mandrin et le filetage métrique, en pouces, modulaire et au pas diamétral. Il admet 800 mm au-dessus du banc, 540 mm au-dessus du chariot et 1010 mm dans la rompure, pour 3000 mm entre pointes. Le banc mesure 500 mm de large. La broche D1-8 CAMLOCK, d'alésage 105 mm, propose 12 vitesses de 36 à 1600 tr/min et 65 avances dans chaque direction. Les avances rapides atteignent 4,5 m/min en longitudinal et 1,9 m/min en transversal. Le moteur principal développe 7,5 / 9 kW (S1/S6) en 400 V. La machine est livrée avec une visualisation numérique 3 axes, deux mandrins, un plateau et des lunettes fixe et mobile.

Quel type d'usage

Le GOLIAT 800x3000 répond aux travaux qui combinent longueur et grand diamètre.

• Arbres et axes longs : Les 3000 mm entre pointes accueillent des pièces de grande longueur. Les lunettes fixe et mobile les soutiennent.
• Disques et flasques : Le pont retiré, le diamètre admis passe à 1010 mm. Les pièces larges se tournent sur la même machine.
• Pièces passant dans la broche : L'alésage de 105 mm laisse passer barres et tubes. La pièce se travaille sans montage complexe.
• Filetage : Quatre familles de filets sont disponibles, de 1 à 14 mm en métrique. L'opérateur choisit parmi 22 pas métriques et 25 pas en pouces.
• Travail sur plateau : Le plateau de 400 mm et le mandrin 4 mors indépendants maintiennent les pièces de forme. Les pièces de forme irrégulière se centrent mors par mors.

Critères techniques décortiqués

Les valeurs publiées par CORMAK situent les capacités du tour.

• Diamètre de 800 mm : La capacité au-dessus du banc reçoit des pièces volumineuses. Au-dessus du chariot, 540 mm restent disponibles.
• Banc de 500 mm : Le banc de 500 mm de large accompagne les 3000 mm entre pointes. La course transversale atteint 375 mm.
• Vitesses de 36 à 1600 tr/min : Les 12 vitesses couvrent dégrossissage et finition. 65 avances complètent le choix.

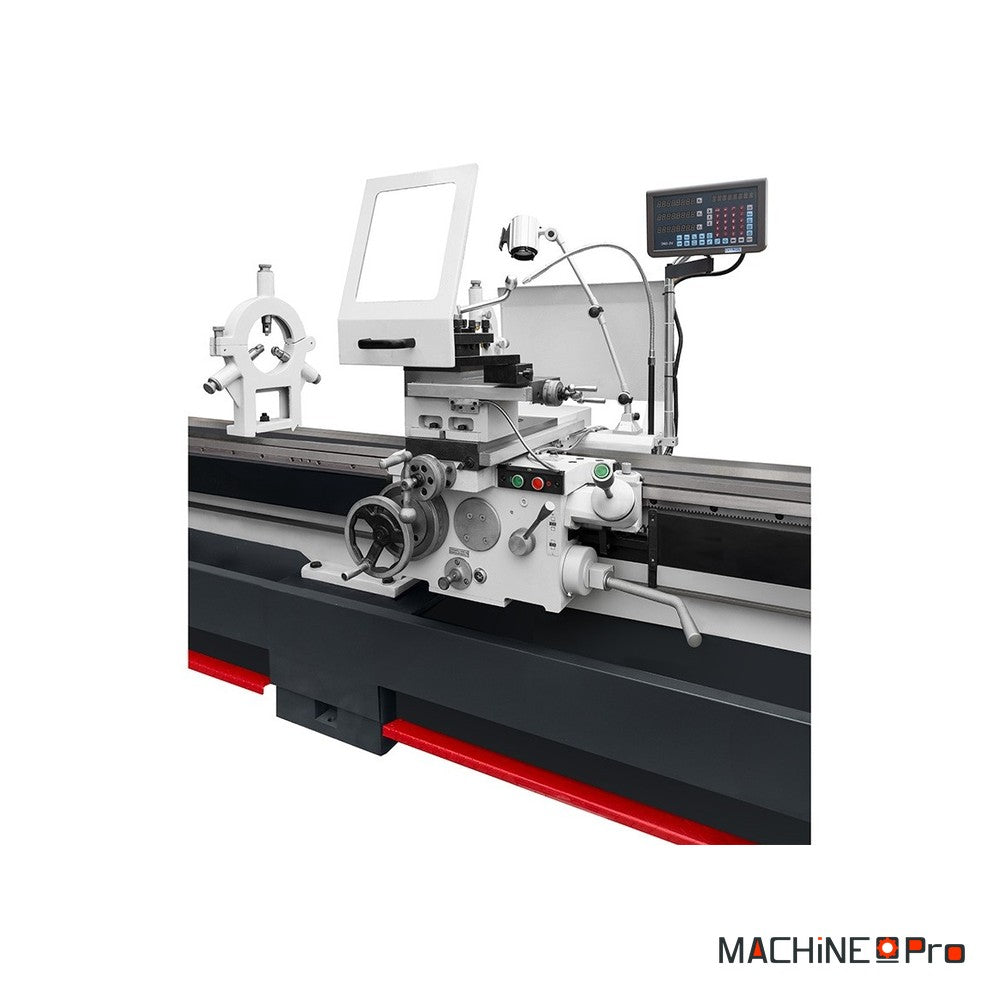

• Avances rapides de 4,5 et 1,9 m/min : Le moteur d'avance rapide de 250 W replace vite les chariots. Les temps morts diminuent.
• Moteur de 7,5 / 9 kW en 400 V : La puissance S1/S6 soutient des passes lourdes. La machine pèse 4600 kg.

Maintenance et longévité

Un entretien régulier préserve la précision du tour et la tenue de ses organes mécaniques.

• Évacuation des copeaux : Retirer les copeaux du banc, des chariots et du bac à chaque fin de poste, à la brosse ou au crochet. La soufflette pousse les débris vers les glissières.
• Lubrification du banc et de la vis-mère : Huiler régulièrement les glissières du banc et la vis-mère selon le manuel. Un film d'huile propre garde des déplacements souples et justes.
• Liquide de refroidissement : Contrôler le niveau et la propreté du liquide dans le réservoir du système de refroidissement. Le renouveler dès qu'il se charge en impuretés ou change d'odeur.
• Mandrins et contre-pointe : Nettoyer les mors des mandrins et vérifier leur serrage avant chaque montage de pièce. Essuyer le fourreau et le cône CM5 de la contre-pointe avant d'y placer une pointe.
• Contrôle visuel : Inspecter l'éclairage, les carters et les câbles avant la mise en marche. Faire vérifier périodiquement le jeu des chariots.
