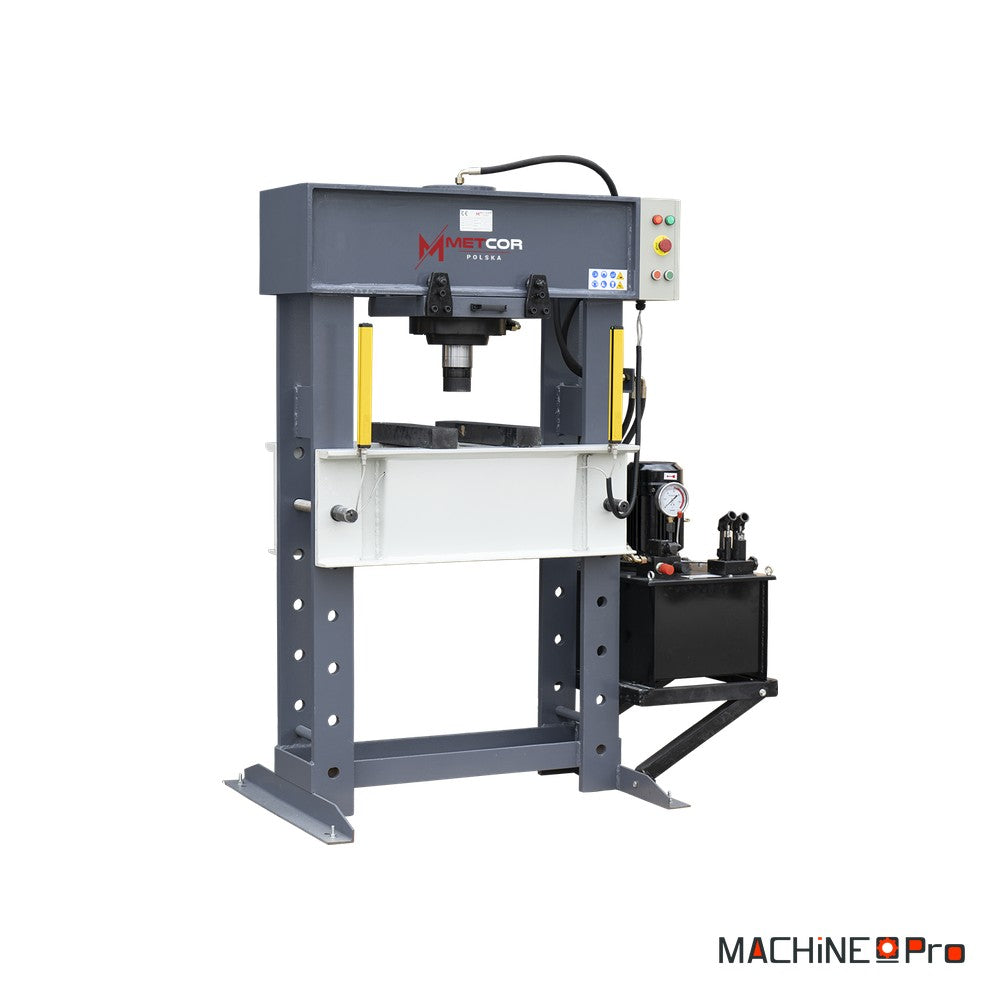

Presse hydraulique d'atelier 60 tonnes METCOR HPP-60

La HPP-60 est une presse hydraulique d'atelier entièrement européenne et professionnelle, conçue pour apporter un maximum d'efficacité et de précision dans les travaux de réparation, de montage et de formation. Elle est réalisée en acier de la plus haute qualité et reste précise en commande manuelle comme en commande électrique. Sa force de poussée atteint 630 kN, soit 60 tonnes, sous une pression de service de 30 MPa. Le moteur développe 3 kW et le réservoir 40 litres d'huile. La pompe hydraulique est à deux vitesses, avec une soupape de surcharge intégrée, pour un débit de 3 et 14 litres par minute. Le vérin avance à 9 mm par seconde avant contact, à 3 mm par seconde après contact, et revient à 12 mm par seconde. Un manomètre indique la pression et une barrière immatérielle de type 4 protège l'opérateur.

Quel type d'usage

La HPP-60 est destinée aux travaux de réparation, de montage et de formation. Elle s'adresse aux ateliers techniques, aux entreprises de réparation et aux établissements de formation.

• Travaux de réparation : c'est le premier emploi de la machine, et les entreprises de réparation figurent parmi ses utilisateurs. Le manomètre permet un contrôle serré du pressage, déterminant pour la sécurité et la précision.
• Travaux de montage : deuxième emploi de la presse. Le vérin coulissant se repositionne facilement vers la gauche et vers la droite, ce qui augmente la souplesse d'emploi et l'accès au travail sur différents éléments.
• Travaux de formation : troisième emploi de la presse, avec les établissements de formation parmi ses utilisateurs. La machine est un appui précieux dans l'enseignement technique.
• Ateliers techniques : la polyvalence de la presse s'y accompagne d'une productivité élevée. La commande existe en version manuelle et en version électrique, l'une et l'autre précises.
• Matériaux et éléments variés : la table est équipée de prismes qui permettent un positionnement précis et la prise en charge de matériaux variés. Le déplacement latéral du vérin étend le travail à différents éléments.

Critères techniques décortiqués

Voici ce que disent les valeurs techniques de cette presse.

• 630 kN sous 30 MPa : la force de poussée atteint 630 kN et la pression de service 30 MPa. Ce sont les deux valeurs qui décrivent l'effort disponible, que résume la capacité de 60 tonnes.

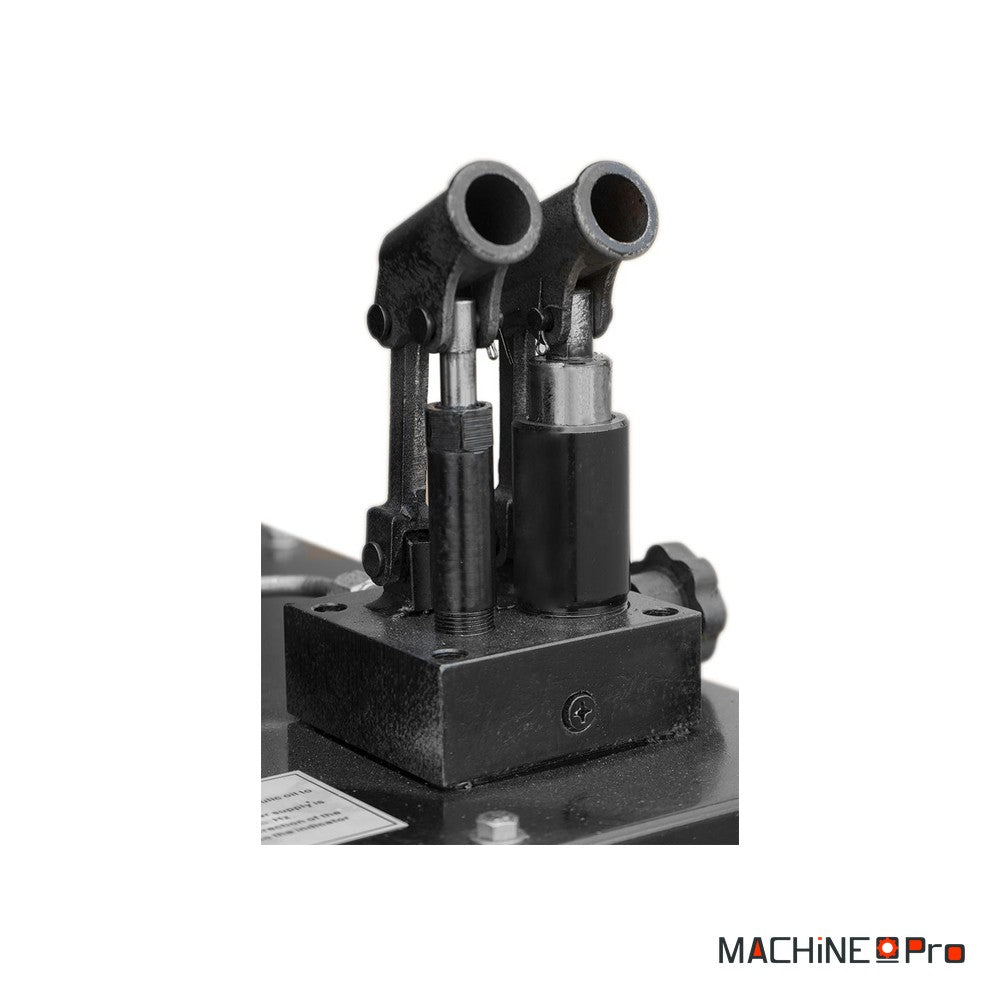

• Pompe à deux vitesses avec soupape de surcharge : la pompe hydraulique est perfectionnée, à deux vitesses, dotée d'une soupape de surcharge intégrée, et assure un fonctionnement puissant et stable. C'est elle qui vaut à la presse sa précision de travail en mode électrique comme en mode manuel.
• Moteur de 3 kW, réservoir de 40 litres, débit de 3 et 14 litres par minute : ces trois valeurs décrivent le groupe hydraulique. Le débit s'exprime en deux chiffres, en cohérence avec la pompe à deux vitesses.
• 9, 3 et 12 mm par seconde : trois vitesses distinctes se succèdent, avant le contact avec la pièce, après le contact, puis au retour. Elles décrivent le déroulement complet d'un mouvement.
• 700, 800, 750 et 540 mm : distance maximale entre table haute et table basse, écartement entre les colonnes, largeur de travail maximale et course de la table de travail. Le vérin dispose de 220 mm de course propre et de 450 mm de déplacement gauche-droite.

Maintenance et longévité

Les gestes ci-dessous portent sur les organes qui équipent la machine.

• Huile du réservoir : il contient 40 litres. Contrôler son niveau et l'aspect du fluide relève de l'entretien courant en hydraulique.

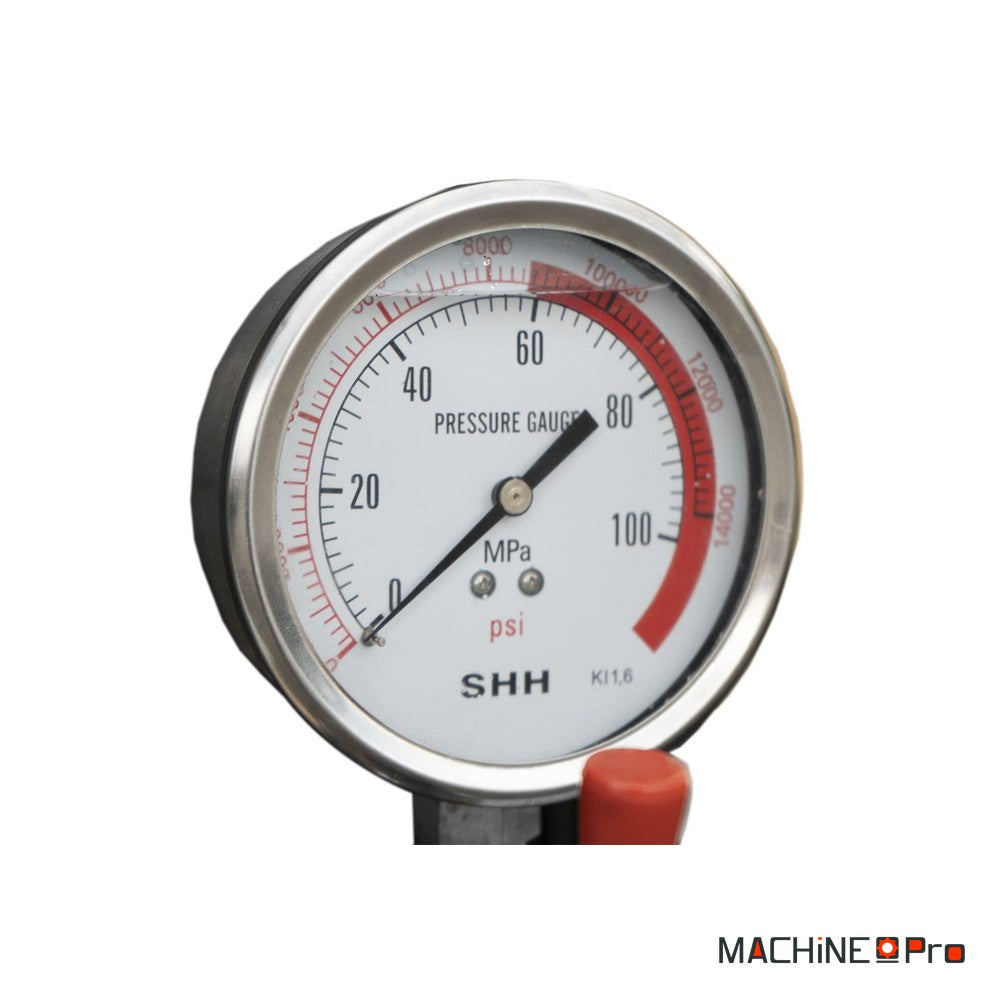

• Manomètre : il indique la pression avec précision et rend possible le contrôle serré du pressage, ce qui compte pour la sécurité comme pour la justesse du travail. Une lecture douteuse fait perdre cet apport.

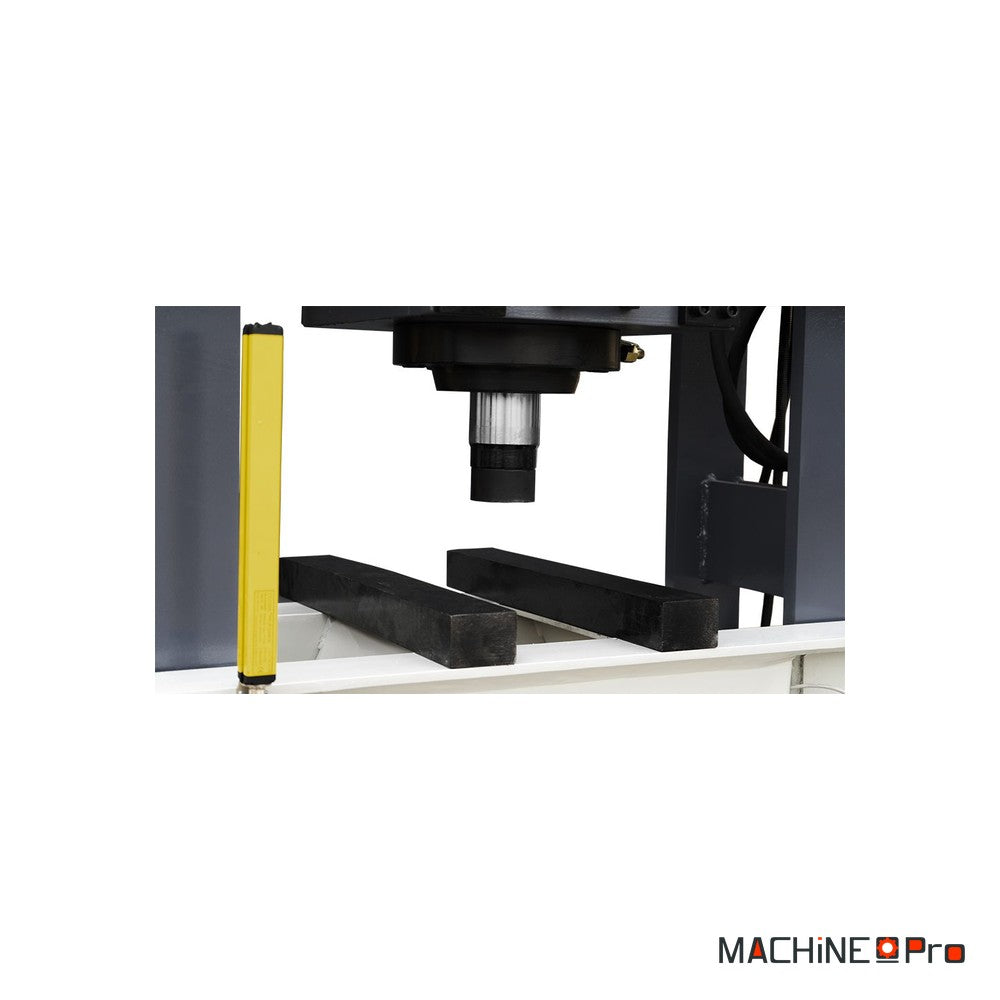

• Barrière immatérielle de type 4 : elle forme une barrière lumineuse autour de la source de danger et répond aux normes de sécurité les plus élevées. La garder propre et son champ dégagé conditionne la protection de l'opérateur.
• Zone de déplacement du vérin : il coulisse vers la gauche et vers la droite sur 450 mm. Nettoyer la zone qu'il parcourt évite d'y accumuler poussières et copeaux.
• Prismes de la table : ils servent au positionnement précis des matériaux. Les dégager avant chaque pose évite qu'un débris ne s'intercale sous la pièce.
