Fiche technique

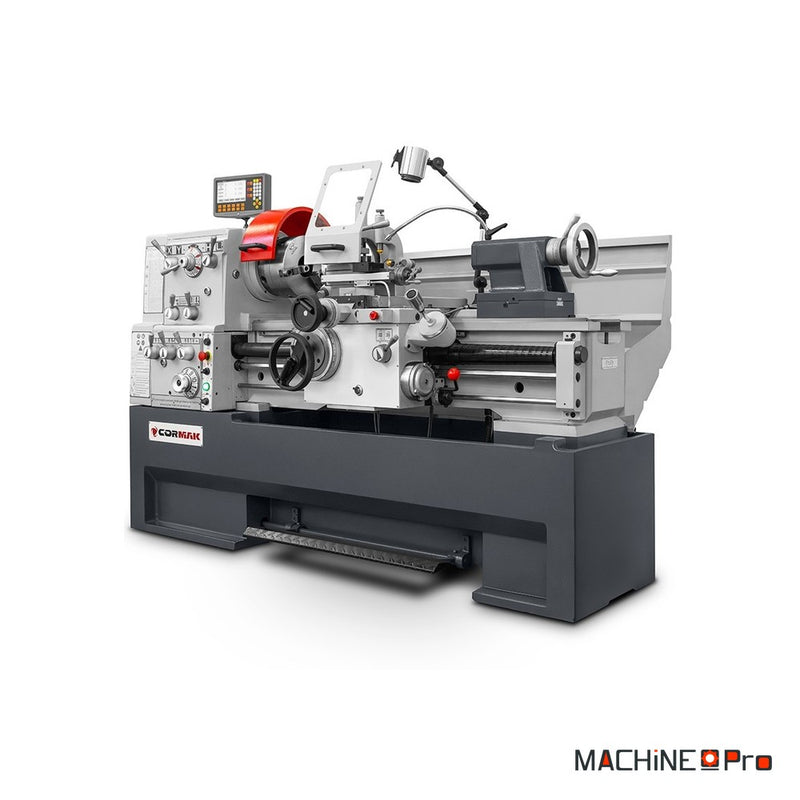

Tour à métaux universel avec visualisation 3 axes CORMAK 460x1000 - 400V
Réf. CORMAK-3438
Le tour à métaux universel CORMAK 460x1000 est un tour conventionnel professionnel destiné à l'usinage précis des métaux dans les sites industriels, les ateliers de serrurerie et de mécanique et les salles d'outillage. Sa structure rigide en fonte, son grand passage de broche et sa visualisation numérique 3 axes à règles optiques lui apportent stabilité, répétabilité et efficacité dans les travaux exigeants. Le diamètre de tournage atteint 460 mm au-dessus du banc et 690 mm une fois le pont de banc retiré. La longueur de tournage entre pointes est de 1000 mm, pour une longueur de pièce montée de 900 mm au maximum. La broche D1-8 CAMLOCK à cône Morse 7 offre un passage de 80 mm, adapté aux tubes et aux arbres de grand diamètre intérieur, et 12 vitesses de 25 à 1700 tr/min. Le moteur principal de 5,5 / 6,6 kW (S1/S6) est alimenté en 400V.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Mandrin 3 mors | 250 mm |
| Diamètre de tournage au-dessus du banc | 460 mm |
| Diamètre de tournage au-dessus du chariot transversal | 260 mm |
| Diamètre de tournage dans la partie rompue | 690 mm |
| Longueur de tournage entre pointes | 1000 mm |
| Longueur maximale de pièce | 900 mm |
| Largeur du banc | 300 mm |
| Passage de broche | 80 mm |
| Vitesses de broche | 12 vitesses : 25, 40, 55, 75, 115, 170, 250, 375, 560, 750, 1100, 1700 tr/min |
| Nez de broche | D1-8 CAMLOCK |
| Cône de broche | Morse 7 (MK7) |
| Dimensions de la tourelle porte-outil | 110 × 110 × 42 mm |
| Section maximale de l'outil | 25 × 25 mm |
| Course du chariot supérieur | 125 mm |
| Course du chariot transversal | 295 mm |
| Course longitudinale | 750 mm |
| Filetages métriques | 41 pas, de 0,1 à 14 mm |
| Filetages en pouces | 60 pas, de 2 à 112 filets par pouce |
| Filetages modulaires | 34 pas, de 0,1 à 7 MP |
| Filetages au pas diamétral | 50 pas, de 4 à 112 DP |
| Avances longitudinales / transversales | 42 avances, de 0,031 à 1,7 mm/tr / 42 avances, de 0,014 à 0,784 mm/tr |
| Avance rapide | Oui |
| Fourreau de contre-pointe | Diamètre 60 mm, course 130 mm, cône Morse 4 (MK4) |
| Puissance du moteur principal (S1/S6) | 5,5 / 6,6 kW, 400V |
| Puissance de la pompe d'arrosage | 0,1 kW |
| Dimensions (L × l × H) | 2200 × 1080 × 1650 mm |
| Poids net | 1655 kg |
| Équipement standard | Visualisation 3 axes à règles optiques, 6 isolateurs anti-vibrations, lunettes fixe et à suivre, pointe fixe CM4, douille de réduction CM7/CM4, roues de change, arrosage avec pompe, éclairage de travail à LED, huileur et outils d'entretien, protections conformes CE, déclaration de conformité CE |
