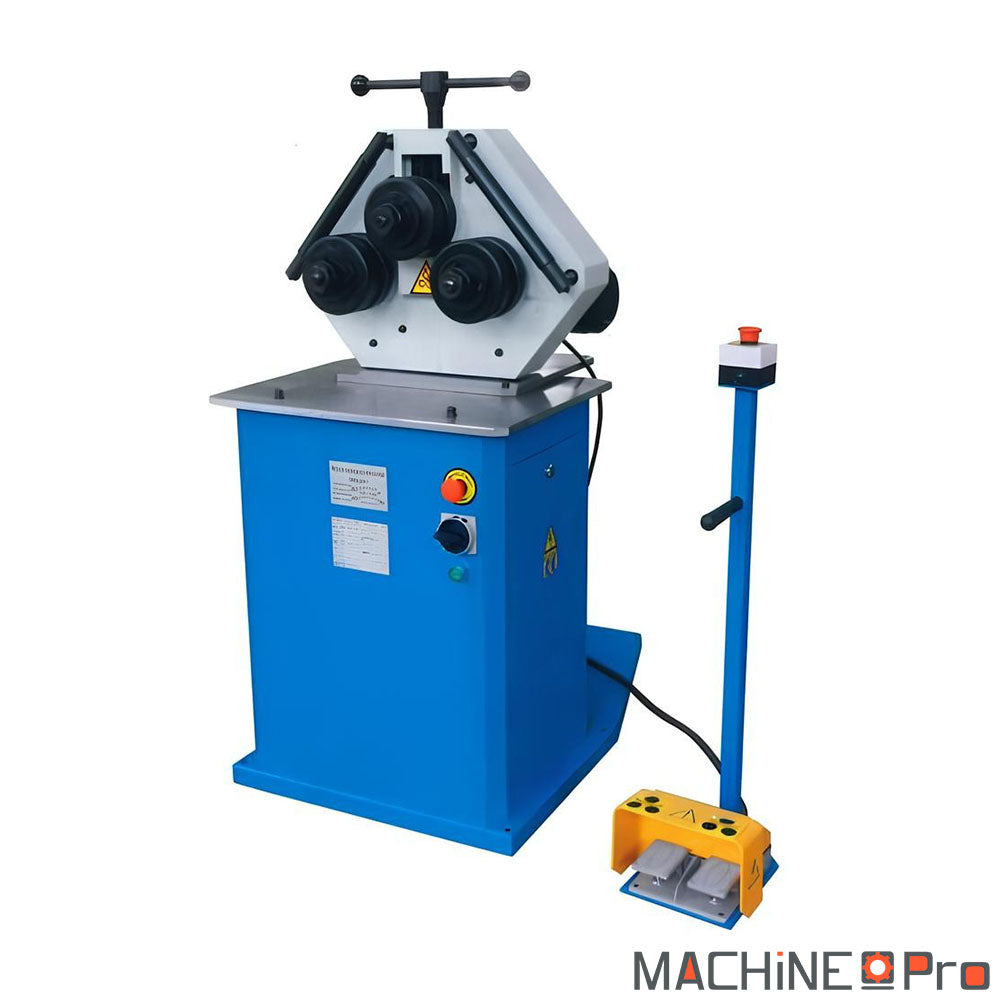

Cintreuse 3 galets METALPRO RBM 30 HV

1.925,00 € HT2.310,00 € TTC

1.925,00 € HT 2.310,00 € TTC

Promotion Épuisé

Livraison à partir de 339,90 €

Quantité

Stock bas : 3 restant(s)

La cintreuse 3 galets MetalPro RBM 30 HV est une machine électrique à pédalier conçue pour le cintrage de fers plats, fers ronds, cornières, fers T, fers U et tubes en série courte. Avec sa structure acier électro-soudé, sa vitesse de rotation de 9 rpm et sa motorisation 0,75 kW en 230 V monophasé, elle s'adresse aux ferronniers métalliers, ateliers de serrurerie d'art et carrossiers industriels travaillant des sections jusqu'à 80 x 15 mm en fer plat à plat.

Caractéristique	Valeur
Type de cintrage	Non communiqué
Commande	Pédalier mains libres
Réglage galet supérieur	Montée descente à commande manuelle
Positions de travail	Verticale ou horizontale
Galets entraîneurs	2
Diamètre des arbres porte galets	30 mm
Vitesse de rotation des galets	9 rpm
Tension d'alimentation	230 V monophasé
Puissance installée	0,75 kW
Capacité fer plat à plat	80 x 15 mm, Ø mini 350 mm
Capacité fer rond	Ø 30 mm, Ø mini 600 mm
Capacité tube carré	40 x 40 x 3 mm, Ø mini 1000 mm
Sécurité	Bouton arrêt d'urgence
Structure	Acier électro-soudé normalisé
Dimensions d'emballage	1160 x 750 x 1270 mm
Poids net	224 kg
Poids brut	282 kg

Quel type d'usage

La RBM 30 HV s'adresse aux ateliers métal qui cintrent des sections variées en séries courtes ou unitaires.

Ferronnier métallier de série courte : production de grilles, rampes et garde-corps en lots de 5 à 30 pièces, avec capacité fer carré 30 x 30 mm à Ø mini 600 mm pour mains courantes et balustres, et fer plat sur champ 50 x 10 mm à Ø mini 500 mm pour barreaux d'ornement traditionnels. Le pédalier manuel ajuste la cadence au comportement de la matière.
Serrurerie d'art et restauration patrimoniale : retouche de pièces existantes et reproduction de mobilier urbain ancien sur sections de référence fer rond Ø 30 mm à Ø mini 600 mm, cornières 40 x 5 mm à Ø mini 400 mm et fer T 50 x 5 mm. Les positions verticale ou horizontale facilitent le cintrage de pièces longues sans appui supplémentaire.
Carrosserie industrielle et structures tubulaires : préparation d'arceaux, châssis et cadres roulants avec tube carré 40 x 40 x 3 mm à Ø mini 1000 mm et tube rectangulaire 50 x 30 x 3 mm à Ø mini 1200 mm sur sections courantes de fabrication. Pour montée en gamme, la variante Cintreuse 3 galets MetalPro RBM 40 HV passe à 1,5 kW en 400 V triphasé et accepte des sections plus larges.

Critères techniques décortiqués

Diamètres mini de cintrage. Les Ø mini annoncés (par exemple Ø 600 mm pour le fer carré 30 x 30 mm) correspondent au diamètre intérieur en sortie de machine, obtenu en plusieurs passes successives avec descente progressive du galet supérieur de 2 à 3 mm par tour.
Vitesse de rotation 9 rpm. Le rythme d'avance lent permet à l'opérateur de surveiller le retour élastique de la matière et d'ajuster la course du galet supérieur entre deux passes, idéalement adapté au cintrage manuel à pédalier.
Moteur 0,75 kW en 230 V monophasé. Couple suffisant pour les capacités annoncées à condition de respecter la cinématique en passes successives. Branchement sur prise atelier 16 A standard, courant nominal environ 3,5 A en régime établi.
Arbres porte galets Ø 30 mm. Diamètre standard du marché pour ce calibre, compatible avec les jeux de galets optionnels du catalogue MetalPro (tube rond, tube carré, profils en T et U).
Poids net 224 kg / brut 282 kg.

Maintenance et longévité

Graissage hebdomadaire des arbres porte-galets et des paliers de transmission. Pointe de graisse lithium NLGI 2 toutes les 30 à 40 heures de production soit environ une semaine d'usage atelier.
Contrôle trimestriel de la tension de la transmission interne et de l'alignement des trois galets. Un décalage latéral supérieur à 0,3 mm provoque un cintrage hélicoïdal au lieu d'une courbe plane.
Révision annuelle du pédalier de commande et de l'armoire électrique. Nettoyage du contact à l'air comprimé sec, vérification du câble de liaison et resserrage des bornes du contacteur moteur.
Vérification mensuelle du fonctionnement du bouton d'arrêt d'urgence et du serrage des vis de fixation des arbres porte-galets sous charge.

Découvrez toute notre gamme : Cintreuse métal professionnelle pour tubes et profilés.

Caractéristiques techniques

Cintreuse électrique 3 galets avec 2 galets entraîneurs
Montée descente manuelle du galet supérieur, positions verticale ou horizontale
Motorisation 0,75 kW en 230 V monophasé, vitesse de rotation 9 rpm
Arbres porte galets Ø 30 mm en acier traité, jeu de galets standard fourni
Structure acier électro-soudé normalisé, pédalier mains libres et arrêt d'urgence

Détail complet des caractéristiques et bénéfice d'usage dans le tableau ci-dessus.

Avantages

Cintrage polyvalent fers plats, ronds, carrés, cornières, fers T et U et tubes avec galets adaptés
Vitesse 9 rpm pour contrôle précis du retour élastique de la matière en cintrage manuel
Positions verticale ou horizontale qui facilitent le cintrage de pièces longues sans appui
Pédalier mains libres avec arrêt d'urgence intégré pour cintrage sécurisé en production
Structure acier électro-soudé normalisé dimensionnée pour la production en série courte

Utilisations

Production de grilles, rampes et garde-corps en lots de 5 à 30 pièces sur fer carré 30 x 30 mm
Cintrage de barreaux d'ornement en fer plat sur champ 50 x 10 mm à Ø mini 500 mm
Réalisation de cadres et arceaux en tube carré 40 x 40 x 3 mm à Ø mini 1000 mm
Travaux de serrurerie d'art en fer rond Ø 30 mm, cornières 40 x 5 mm et fers T 50 x 5 mm

Questions fréquentes

Quels outillages de pliage ou cintrage prévoir au démarrage ?

Jeu de tasseaux et matrices Vé adapté aux épaisseurs courantes (V6, V12, V25 pour tôle 1 à 6 mm), poinçons standards 88° et 30° selon les angles à réaliser. Pour la cintreuse, un jeu de galets supplémentaires couvrant 2 à 3 sections de tubes au-delà du diamètre nominal.

RBM 30 HV ou RBM 40 HV, comment choisir entre les deux modèles ?

La RBM 30 HV en 230 V mono 0,75 kW vise les ateliers déjà équipés en monophasé qui cintrent jusqu’à 30 × 30 mm en fer carré et 40 × 40 × 3 mm en tube carré. La RBM 40 HV en 400 V triphasé 1,5 kW monte à 50 × 50 × 2,5 mm en tube carré et accepte des sections plus fortes. Choisir la 30 HV si tableau monophasé seul et sections courantes en ferronnerie, choisir la 40 HV si triphasé disponible et besoins en série tube fort.

Quel circuit électrique et quelle protection au tableau prévoir ?

Le moteur 0,75 kW en 230 V monophasé appelle un courant nominal de 3,5 A en régime établi avec un courant de démarrage transitoire de 14 A. Un circuit prises 16 A standard protégé par disjoncteur 20 A courbe C suffit, pas besoin de ligne dédiée. Câble 3 G 1,5 mm² rigide jusqu’à 20 m de longueur, au-delà passer en 3 G 2,5 mm² pour limiter la chute de tension. Conformité NF C 15-100.

Combien de passes pour cintrer du fer plat 50 × 10 mm sans marquer ?

Sur du fer plat 50 × 10 mm sur champ avec Ø mini visé 500 mm, viser 4 à 5 passes avec descente progressive du galet supérieur de 1 à 2 mm entre chaque passe. Tenter le cintrage en une seule passe écrase la matière et laisse une marque visible du galet sur l’aile extérieure. Sur fer plat poli destiné à un ouvrage visible (rampe d’escalier intérieur), monter à 6 passes pour obtenir une courbe sans aucune marque.

Peut-on cintrer de l’inox sur la RBM 30 HV ?

Oui, à condition d’adapter la cinématique de passes. L’inox 304 ou 316 demande deux à trois passes supplémentaires par rapport à l’acier doux S235 pour atteindre le même diamètre, du fait de son retour élastique plus élevé et de sa limite élastique supérieure (240 MPa pour S235 contre 290 MPa pour 304 et 290 MPa pour 316). Réduire la capacité catalogue de 20% en inox par sécurité (par exemple fer carré 24 × 24 mm en inox au lieu de 30 × 30 mm en acier doux). Nettoyer les galets après usage inox pour éviter la contamination ferritique des pièces suivantes.

Quelle vitesse de descente du galet pour obtenir un cintrage régulier ?

Descente lente et progressive du galet supérieur, idéalement 1 à 2 mm par passe pour les sections jusqu'à 30 × 30 mm en acier doux et 0,5 à 1 mm pour les profils tube ou inox. Une descente trop rapide écrase la section et marque l'extérieur du cintre. Le pédalier mains libres permet de garder les deux mains sur la pièce pour ajuster la cinématique sans interrompre l'avance.
