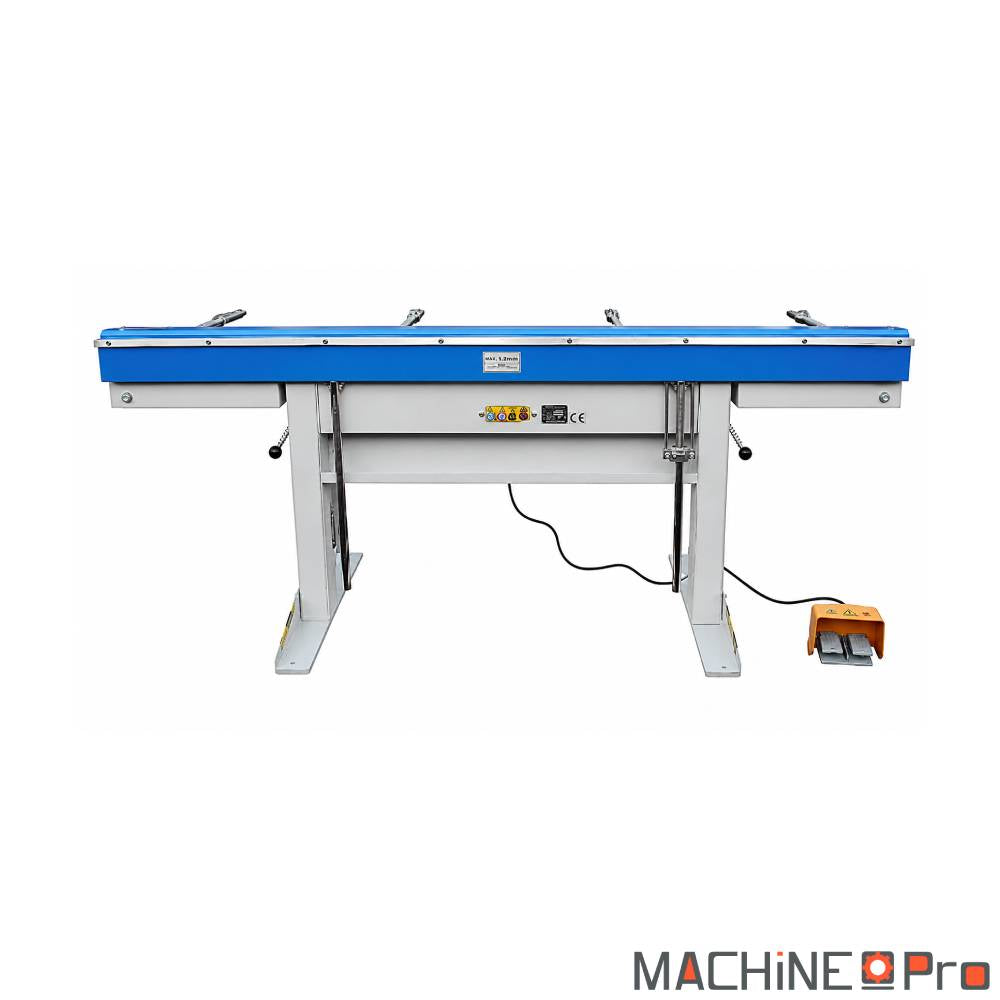

Plieuse électromagnétique METALPRO EB3200

En stock
−39 %3 499,00 € HTPrix habituel 5 695,00 € HTPrix habituel 6 834,00 € TTC4 198,80 € TTC

Vous économisez : 2 196,00 € HT2 635,20 € TTC

Réf. MPEB3200

Livraison sur devis : demander un devis ou nous appeler.

  • Service après-vente assuré par nos soins
  • Garantie 1 an pour les pros, 2 ans pour les particuliers
  • Un conseil ? 04 90 29 50 98

Description

La plieuse électromagnétique METALPRO EB3200 est dédiée au pliage net et précis de longues tôles en aluminium, acier, inox ou cuivre. Sa force magnétique de 10 tonnes et sa largeur utile de 3200 mm la destinent aux pièces de grande dimension. Les segments modulaires permettent de couvrir toutes les géométries de pli jusqu'à 180°.

Quel type d'usage

Cette plieuse électromagnétique de 3,2 m convient à trois profils d'atelier qui exploitent pleinement sa largeur et sa modularité.

  • Tôlerie fine en série moyenne : ateliers travaillant la tôle d'acier de 0,5 à 1,5 mm, l'aluminium jusqu'à 2 mm et l'inox jusqu'à 1,2 mm sur des panneaux de 2 à 3 m. Production typique 30 à 60 pièces par jour, secteurs gainerie, ventilation, habillage technique. La force magnétique de 10 tonnes serre uniformément le segment 3200 mm sans déformation.
  • Couvreur zingueur et tôlerie bâtiment : pliage de bandes de zinc, cuivre ou aluminium prélaqué de 0,4 à 0,7 mm en grande longueur pour rives, faîtages, descentes EP, habillages d'acrotères. Le format 3200 mm permet de plier en une passe les panneaux standards 3000 x 1500. Les segments modulaires de 25 à 1150 mm assurent les U et caissons étroits sans démontage complet.
  • Atelier de prototypage et chaudronnerie légère : structure et capotage de machines, coffrets électriques de grande dimension, gaines de ventilation rectangulaires. La capacité 180° autorise les rabattements et bords tombés répétables. Pour les opérations cycliques sur acier supérieur à 2 mm, viser plutôt une presse plieuse hydraulique CNC, qui tient mieux la fatigue mécanique sur l'épaisseur.

À partir de 2 mm sur acier doux ou 1,5 mm sur inox, le serrage électromagnétique atteint sa limite et la qualité de l'arête se dégrade. Dans ces cas, une presse plieuse hydraulique reste plus adaptée.

Critères techniques décortiqués

Le tableau de spécifications donne les chiffres bruts. Voici comment chaque paramètre influe sur le travail quotidien.

  • Force magnétique 10 tonnes : pression de serrage exercée par l'électroaimant sur toute la largeur. La tôle ne glisse pas pendant le pliage, même à 1,5 mm d'épaisseur sur 3200 mm. Une plieuse 6 tonnes équivalente perd en précision dès 1,2 mm sur la pleine largeur, avec un risque de retour élastique mal contrôlé.

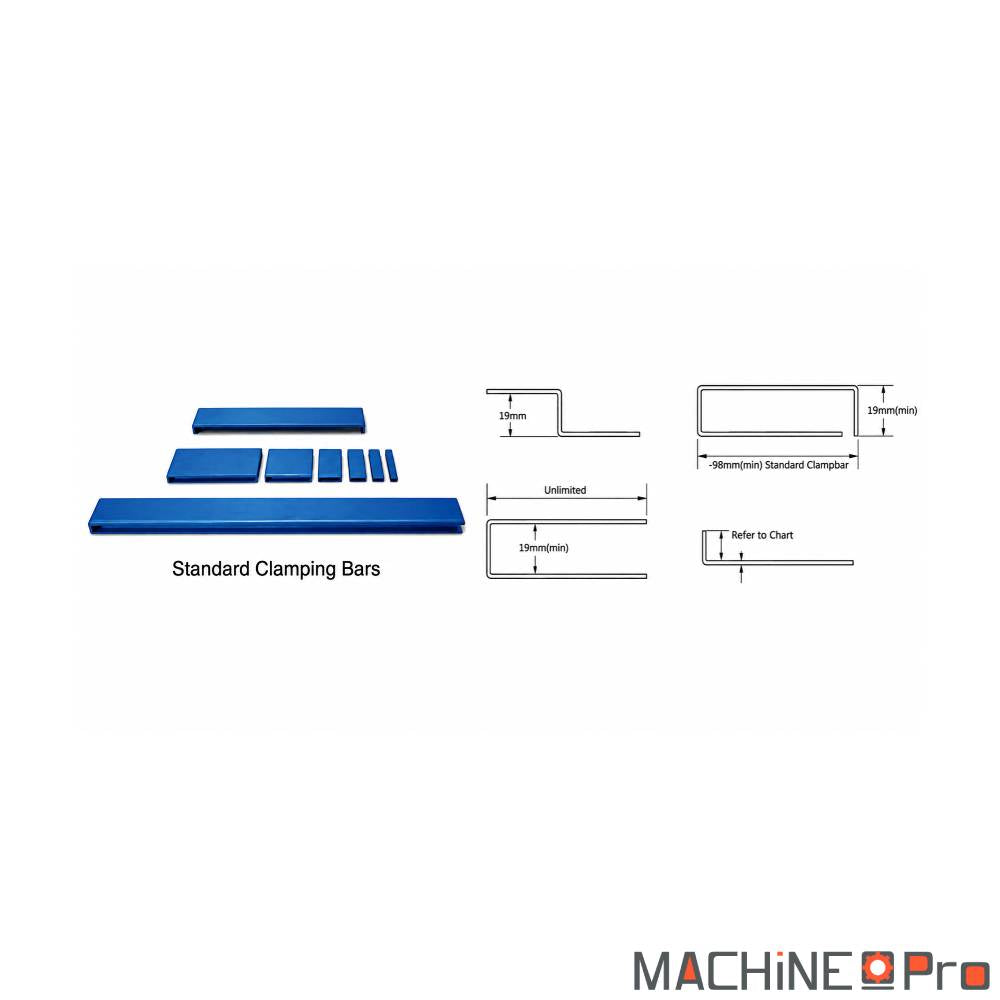

  • Segments 25 à 1150 mm : huit largeurs disponibles permettent de composer la presse selon la forme à plier. Pour une boîte de 80 x 60 mm, on assemble les segments 25 + 38 + 25. Cette modularité supprime l'achat d'outillages spécifiques, là où une presse plieuse classique exige des V et poinçons dédiés.
  • Butée arrière 640 mm : profondeur utile pour positionner la tôle avant pliage. Suffit largement pour les pièces de gainerie standard, et autorise les pliages en deux passes sur les caissons larges. Sur l'EB2500 (440 mm), cette profondeur limite le rabattement à 400 mm utiles.
  • Alimentation 220 V mono 15 A : branchement sur prise renforcée P17 ou domestique calibrée. Pas besoin de tri 380 V, un avantage net sur les petits ateliers sans installation industrielle. Consommation sobre, la machine reste à vide entre deux pliages.
  • Pliage 180° par barre rabattable : la barre supérieure rabattable autorise les rabattements complets sans démontage de segments. Cette configuration distingue les plieuses électromagnétiques des plieuses manuelles à tablier basculant, qui plafonnent souvent à 135° ou exigent un retournement de pièce.

Maintenance et longévité

Une plieuse électromagnétique demande peu d'entretien mécanique mais réclame une vigilance sur les surfaces de contact et le circuit électrique. Voici le plan d'entretien type recommandé pour cette catégorie de machine.

  • Hebdomadaire : nettoyage des surfaces de serrage à l'air comprimé puis chiffon sec, contrôle visuel des câbles d'alimentation et de la pédale, vérification du serrage des vis de segments.
  • Mensuel : graissage léger des charnières de la barre supérieure (graisse lithium NLGI 2, 5 g par point), contrôle de l'usure des arêtes de segments à la jauge, dépoussiérage du coffret de commande.
  • Semestriel : contrôle de l'isolement électrique au mégohmmètre (>1 MΩ entre phases et masse), vérification de la mise à la terre, test de la pédale et de l'arrêt d'urgence selon procédure EN 60204-1.
  • Annuel : rectification éventuelle de l'arête supérieure de pliage si marquage visible, remplacement des joints de pédale si fuite détectée, calibrage de la butée arrière.

Les pièces d'usure principales sont les segments de pliage, dont l'arête peut être marquée par les tôles abrasives type inox 304. Rectification segments tous les 5 à 8 ans selon intensité d'usage. Durée de vie attendue de la bobine électromagnétique : 15 à 20 ans en utilisation normale, à condition de respecter le facteur de marche indiqué par le constructeur. Outils nécessaires : clé Allen 4 6 8, jauge d'épaisseur 0,05 à 1 mm, mégohmmètre 500 V minimum, pinceau plat pour graissage, pistolet à air comprimé propre.

Accessoires compatibles

Pour un usage série en tôlerie, l'EB3200 se complète utilement avec quelques équipements de soutien et de contrôle. Les références ci-dessous sont issues du catalogue MetalPro.

Fiche technique

Caractéristique Valeur
Largeur utile de travail 3200 mm
Longueur du segment monobloc 3290 mm
Distance entre les montants 3228 mm
Force magnétique 10 tonnes
Dimensions segments 25-38-52-70-140-280-585-1150 mm
Butée arrière 640 mm
Alimentation électrique 220 V mono 15 A
Dimensions emballage 3400 x 1120 x 380 mm
Poids net/brut 381 / 507 kg

Questions sur ce produit

Les réponses aux questions qu'on nous pose sur cette machine. Vous ne trouvez pas la vôtre ? Nous vous répondons.

04 90 29 50 98

Du lundi au vendredi, de 8 h à 17 h

Poser ma question
Comment calculer la force de pliage selon l'épaisseur tôle ?
Formule simplifiée : F (tonnes) = 750 × e² × L / V, avec e = épaisseur tôle en mm, L = longueur de pli en mètres, V = ouverture du Vé en mm. Pour de l'acier S235 e=3 mm, L=1 m, V=25 mm, on obtient environ 27 tonnes. Ajouter une majoration d'environ un tiers pour de l'inox 304L et plus de moitié pour des aciers haute limite élastique.
Quelle différence avec la METALPRO EB2500 ?
L'EB2500 affiche 2500 mm de largeur utile, 12 tonnes de force magnétique et une butée arrière de 440 mm. L'EB3200 atteint 3200 mm utile, 10 tonnes de force répartie sur plus de largeur et 640 mm de butée. La densité de pression linéique de l'EB2500 reste supérieure, ce qui en fait le bon choix pour des pièces de tôlerie inférieures ou égales à 2,5 m, notamment l'inox 1,2 mm en pleine largeur. L'EB3200 est privilégiée pour les panneaux supérieurs à 2,5 m en zinguerie, habillage et tôlerie bâtiment.
Comment compenser le retour élastique selon la matière ?
Le retour élastique (effet ressort) dépend de la limite élastique du matériau. Compensation typique : sur-pliage de 2° pour l'acier doux S235 1 mm, 3 à 4° pour l'aluminium 5754 1,5 mm, environ 5° pour l'inox 304 1,2 mm. Pratiquer 2 à 3 pièces de réglage en début de série pour ajuster l'angle, puis verrouiller la butée arrière. Une jauge d'angle de pliage 0 à 180° avec lecture digitale permet de contrôler à ±0,5° et de stabiliser la série.
Quel branchement électrique faut-il prévoir ?
La machine se branche sur une alimentation 220 V monophasée 15 A. Une prise de courant standard renforcée P17 ou domestique calibrée 16 A suffit, aucune installation triphasée n'est requise. Cet avantage facilite l'intégration dans les petits ateliers sans installation industrielle. Le câble d'alimentation est livré avec la machine.
Quelle largeur de segment choisir selon la forme à plier ?
Les 8 segments de 25 à 1150 mm s'assemblent selon la géométrie. Pour une boîte de 80 x 60 mm, on compose 25 + 38 + 25 sur l'axe de pliage. Pour un U étroit, deux segments 25 mm encadrent l'axe libre. Pour un long rabat plein, on combine 1150 + 585 + 280 selon la longueur exacte. La modularité supprime tout outillage spécifique par forme, à l'inverse d'une presse plieuse classique qui exige des V et poinçons dédiés.
Quel entretien périodique appliquer à la plieuse ?
Hebdomadaire : nettoyage des surfaces de serrage à l'air comprimé, contrôle visuel des câbles et de la pédale, vérification du serrage des vis de segments. Mensuel : graissage des charnières de la barre supérieure à la graisse lithium NLGI 2, contrôle d'usure des arêtes, dépoussiérage du coffret. Semestriel : contrôle d'isolement au mégohmmètre supérieur à 1 MΩ entre phases et masse, vérification mise à la terre, test arrêt d'urgence selon EN 60204-1. Annuel : rectification éventuelle de l'arête, calibrage de la butée arrière.
