Réf. FFS1000
Accessoire Cintreuse CC60 NARGESA : Matrice tubes carrés 3/4 à 1"1/2
Vous économisez :
Livraison à partir de 200,00 €, partout en France.
- Service après-vente assuré par nos soins
- Garantie 1 an pour les pros, 2 ans pour les particuliers
- Un conseil ? 04 90 29 50 98
Description

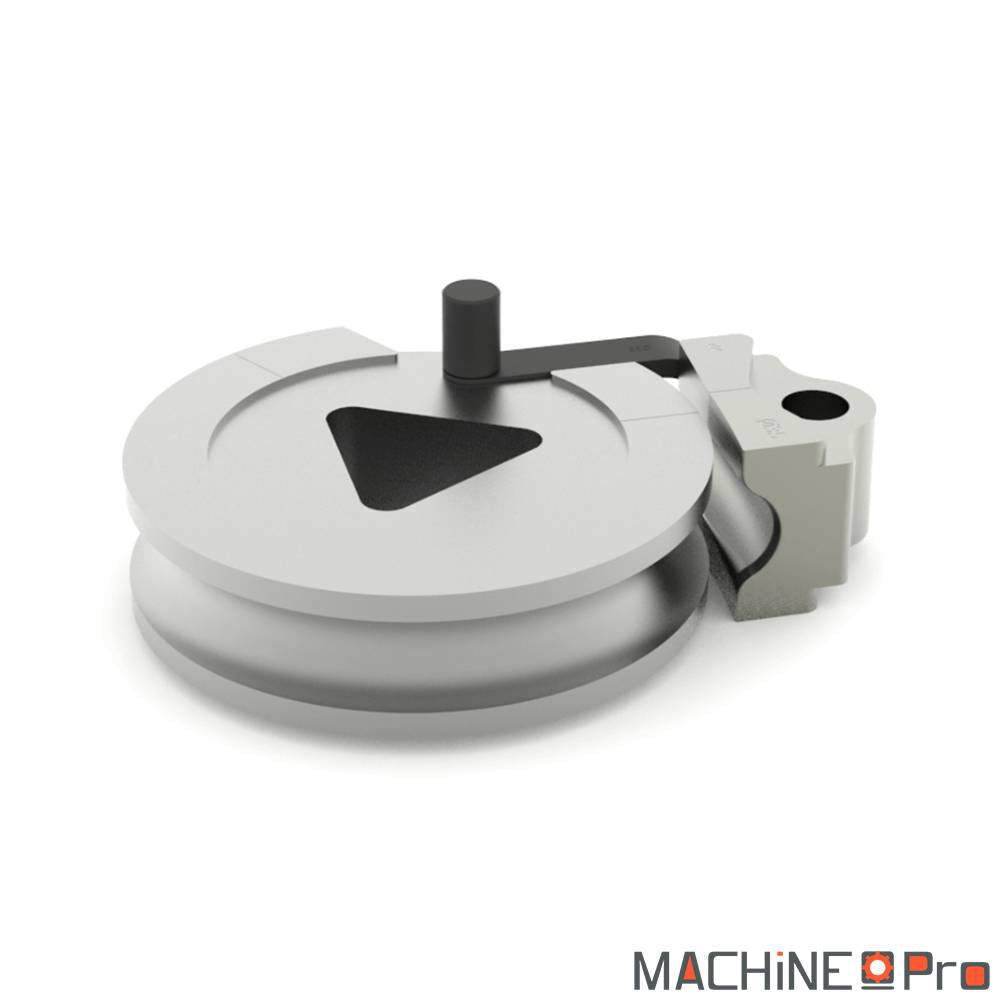

Rouleaux en acier traité. Ensembles adaptés au cintrage de tous types de tubes carrés de 3/4" à 1" 1/2 pouces. L'ensemble est fourni avec : un rouleau, une contre-forme et une bride avec sa goupille. Pour choisir le rouleau, il faut tenir compte des dimensions du tube et du rayon de courbure.
Utilisation
Ce jeu sert à cintrer des tubes carrés en pouces, de 3/4" à 1" 1/2. Chaque ensemble comprend un rouleau, une contre-forme et une bride avec sa goupille.
Le rayon suit la section : 4" (101,6 mm) pour le tube de 3/4", 4" 1/2 (114,3 mm) pour le 1", 5" 1/2 (139,7 mm) pour le 1" 1/4 et 6,5" (165,1 mm) pour le 1" 1/2. Pour les tubes en millimètres, voyez le jeu de 20 à 40 mm.
Machine compatible
Cet accessoire se monte sur la cintreuse de tubes sans mandrin NARGESA CC60 CNC. Cette cintreuse plie des tubes ronds jusqu'à 60,3 mm et des tubes carrés de 20 x 20 à 40 x 40 mm, avec un angle maximal de 180°.
Conseils d'utilisation
- Mesurez votre tube avant de choisir : un tube de 25 mm et un tube de 1" (25,4 mm) n'utilisent pas le même jeu.
- Vérifiez que votre machine est bien une CC60 avant de commander.
- Essuyez l'outillage après usage et rangez-le au sec.
Fiche technique
| Caractéristique | Valeur/Description |
|---|---|
| Jeu pour tube de 3/4"x3/4" (19,05x19,05mm) | Rayon 4" (101,6mm) |
| Jeu pour tube de 1"x1" (25,4x25,4mm) | Rayon 4" 1/2 (114,3mm) |
| Jeu pour tube de 1" 1/4x1" 1/4 (31,75x31,75mm) | Rayon 5" 1/2 (139,7mm) |
| Jeu pour tube de 1" 1/2x1" 1/2 (38,1x38,1mm) | Rayon 6,5" (165,1mm) |
