Réf. FFS1000
Matrice tubes carrés 20-40 mm pour Cintreuse CC60 Nargesa
Vous économisez :
Livraison à partir de 100,00 €, partout en France.
- Service après-vente assuré par nos soins
- Garantie 1 an pour les pros, 2 ans pour les particuliers
- Un conseil ? 04 90 29 50 98
Description

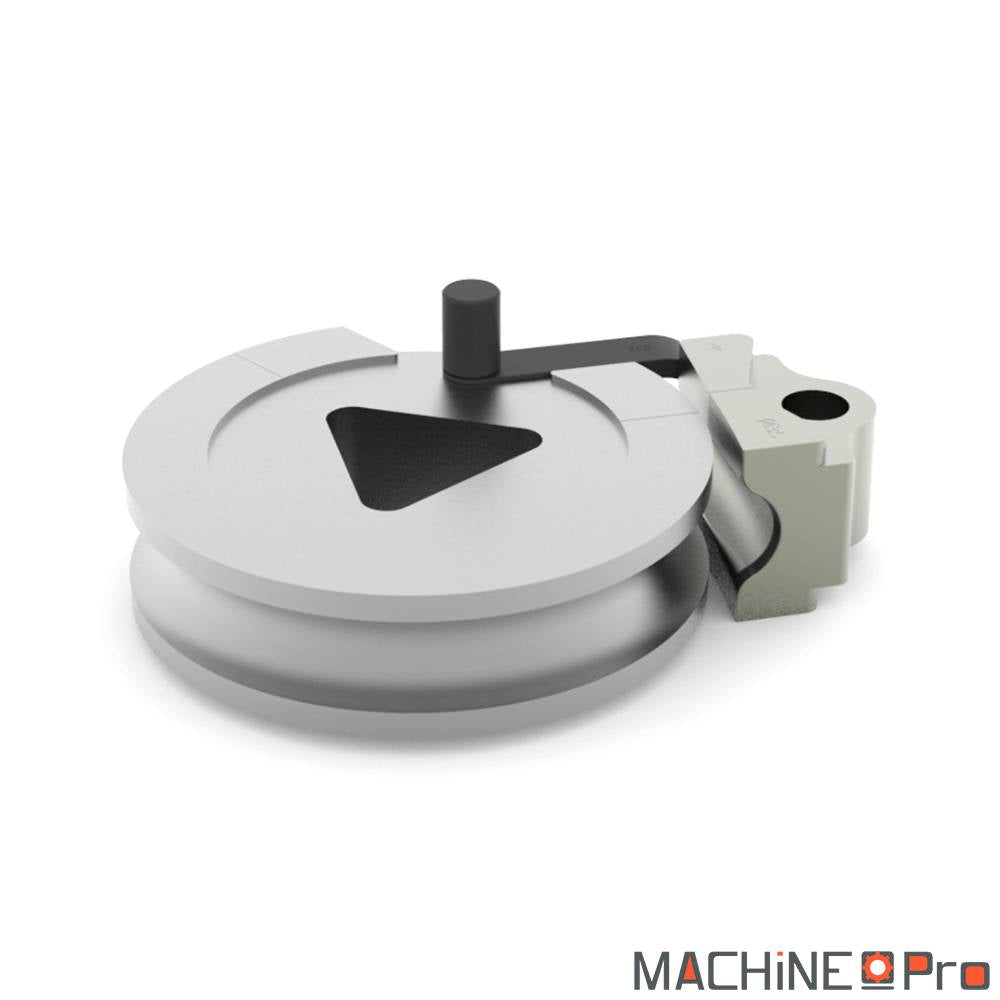

Rouleaux en acier traité. Ensembles adaptés au cintrage de tous types de tubes carrés de 20 à 40 millimètres. L'ensemble est fourni avec : un rouleau, une contre-forme et une bride avec sa goupille. Pour choisir le rouleau, il faut tenir compte des dimensions du tube et du rayon de courbure.
Utilisation
Ce jeu sert à cintrer des tubes carrés de 20 x 20 à 40 x 40 mm. Chaque ensemble comprend un rouleau, une contre-forme et une bride avec sa goupille.
Le rayon de cintrage dépend de la section du tube : 100 mm pour le 20 x 20, 115 mm pour le 25 x 25, 135 mm pour le 30 x 30 et 165 mm pour le 40 x 40. Pour les tubes en pouces, voyez le jeu de 3/4" à 1" 1/2.
Machine compatible
Cet accessoire se monte sur la cintreuse de tubes sans mandrin NARGESA CC60 CNC. Cette cintreuse plie des tubes ronds jusqu'à 60,3 mm et des tubes carrés de 20 x 20 à 40 x 40 mm, avec un angle maximal de 180°.
Conseils d'utilisation
- Choisissez le jeu d'après la section de votre tube et le rayon indiqué dans le tableau.
- Vérifiez que votre machine est bien une CC60 avant de commander.
- Essuyez l'outillage après usage et rangez-le au sec.
Fiche technique
| Caractéristique | Valeur/Description |
|---|---|
| Jeu pour tube de 20x20 mm | Rayon 100 mm (5D) |
| Jeu pour tube de 25x25 mm | Rayon 115 mm |
| Jeu pour tube de 30x30 mm | Rayon 135 mm |
| Jeu pour tube de 40x40 mm | Rayon 165 mm |
