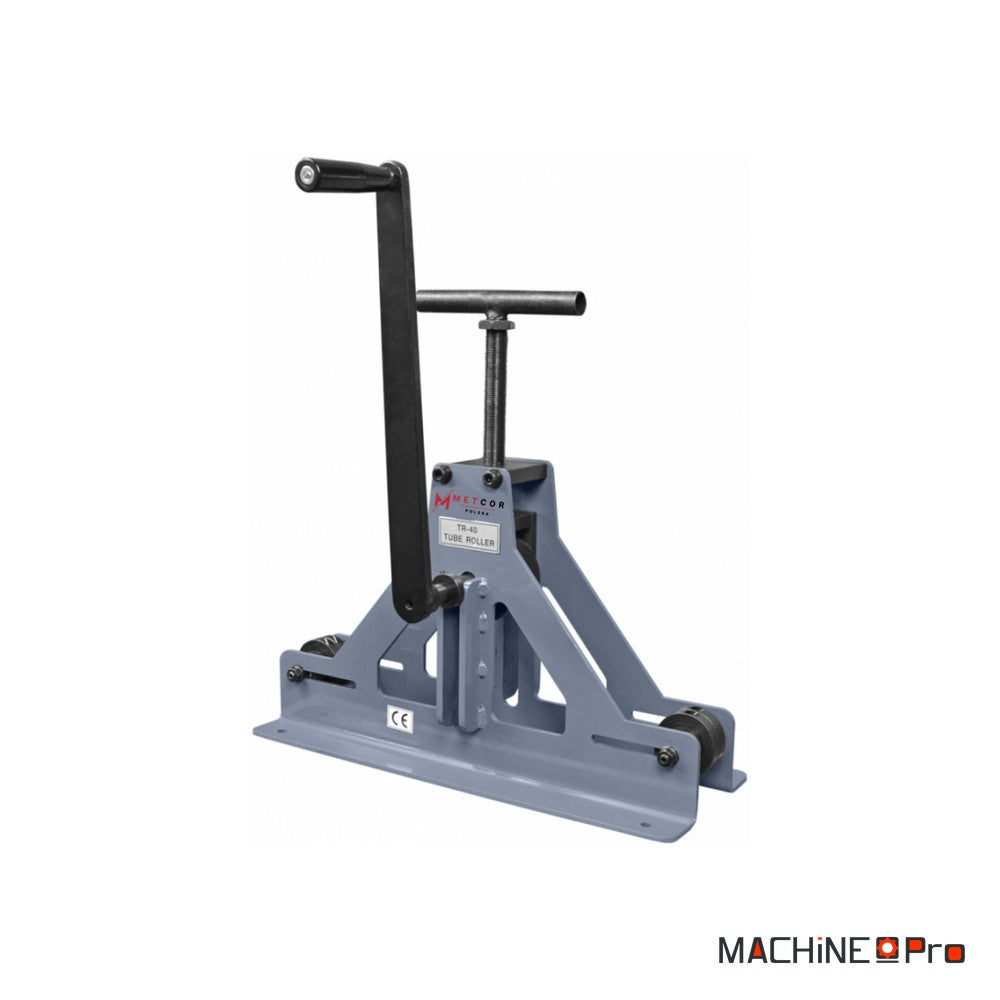

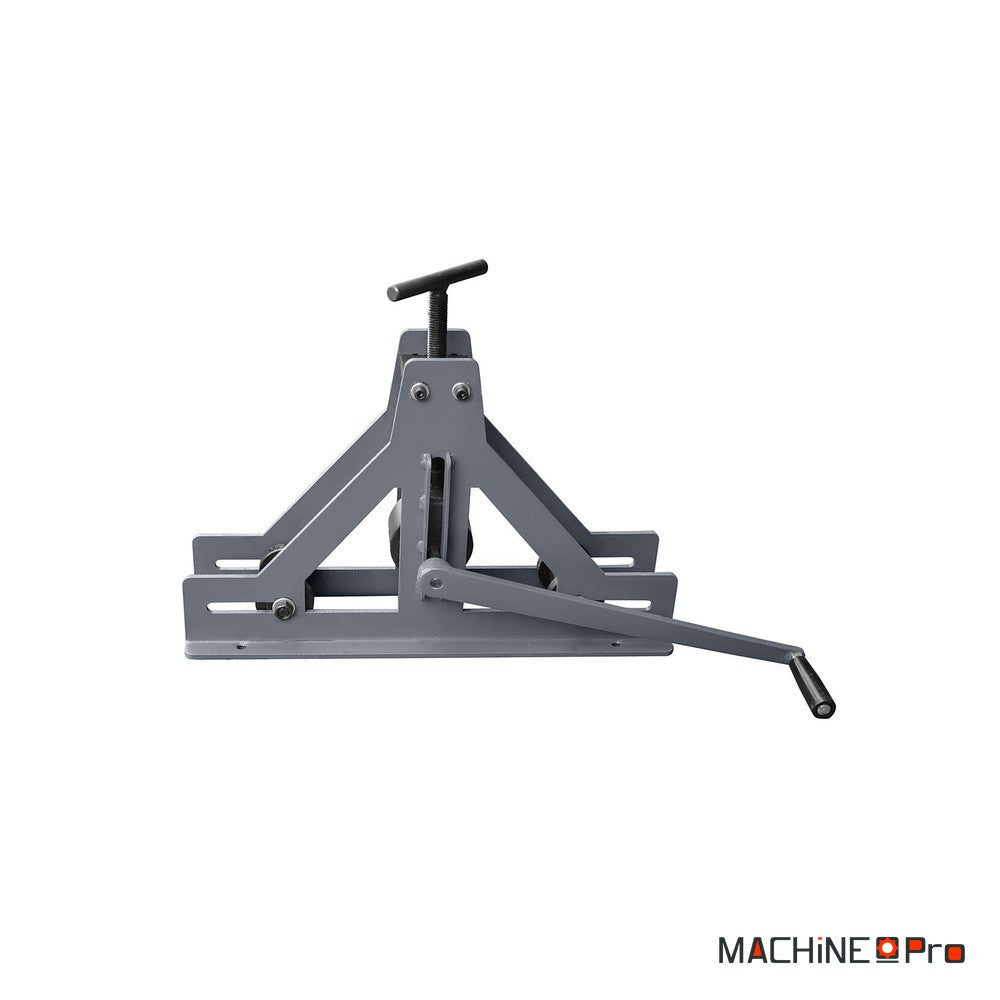

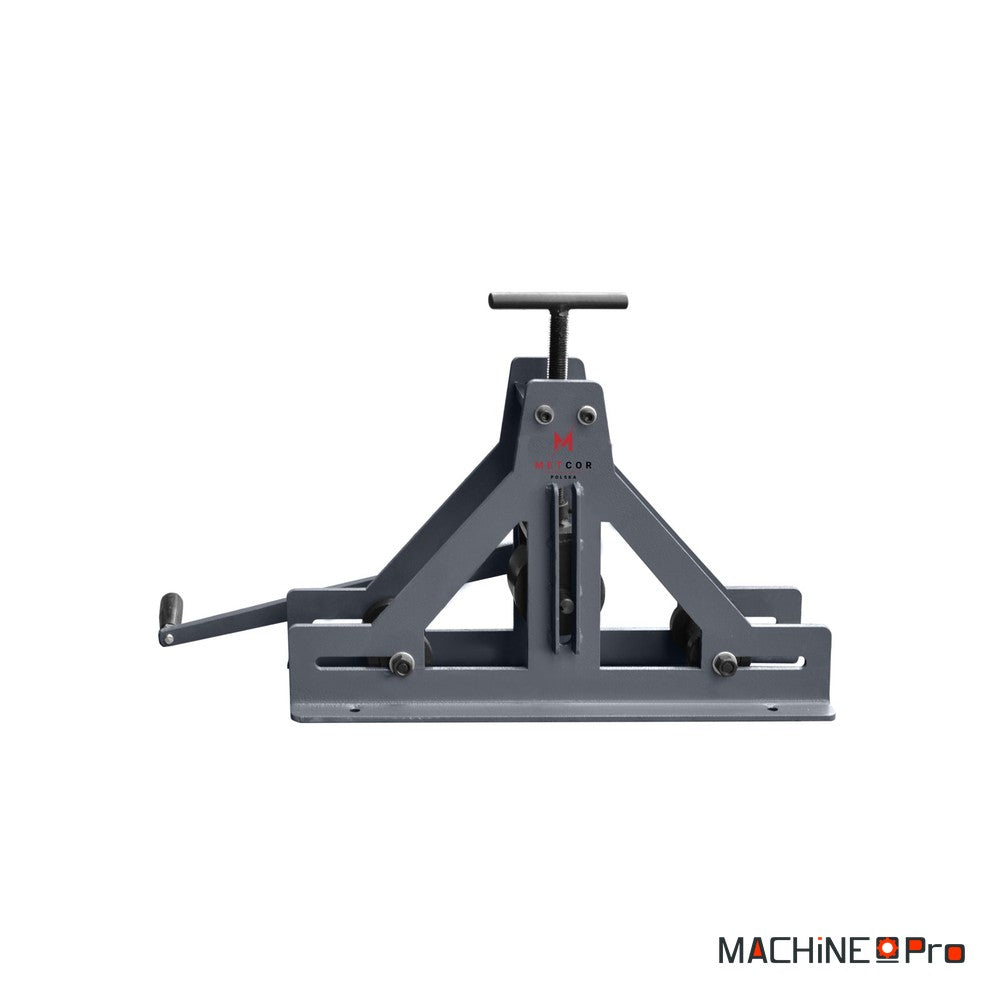

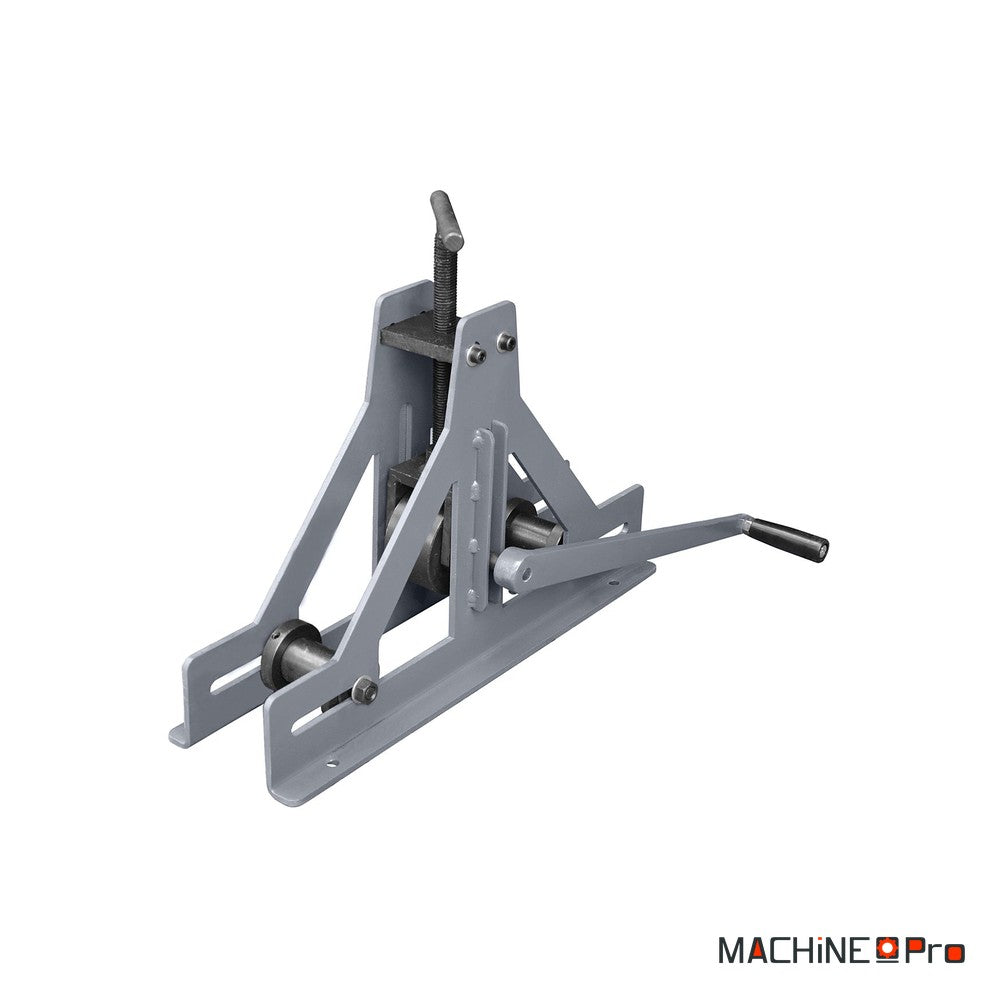

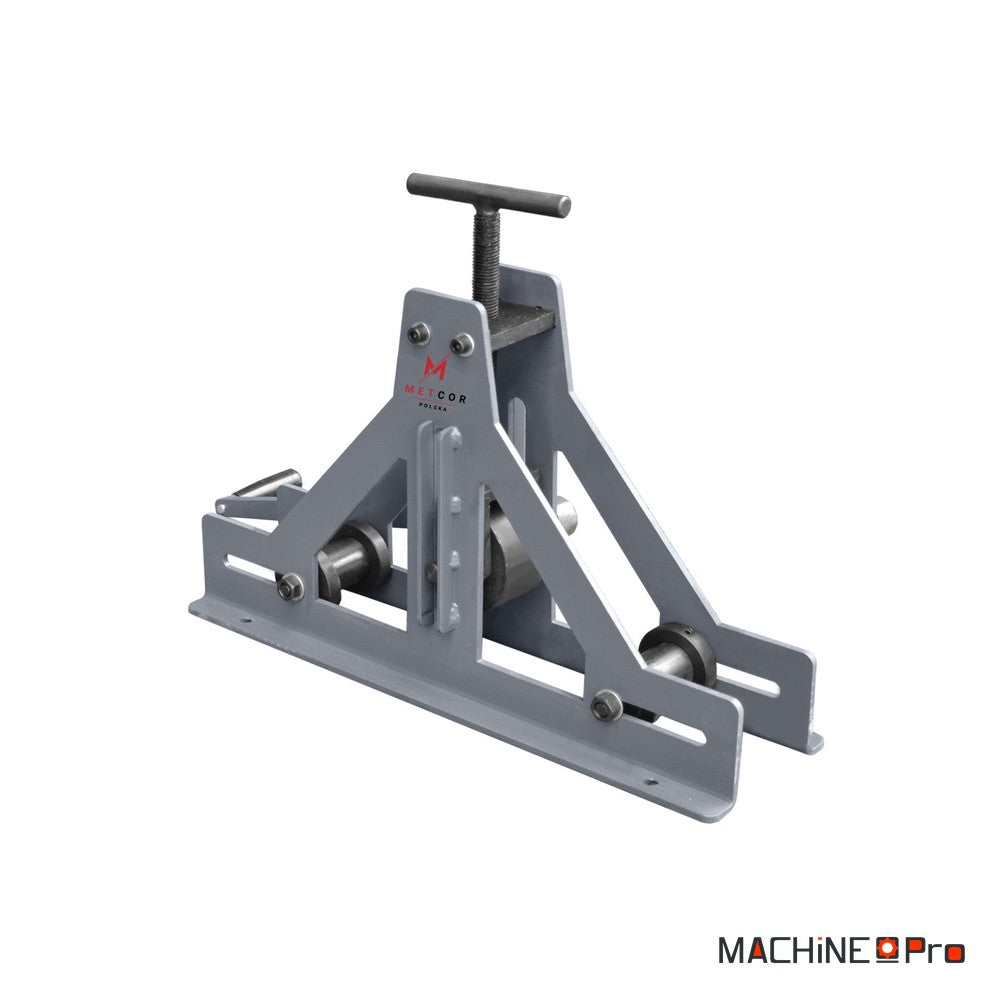

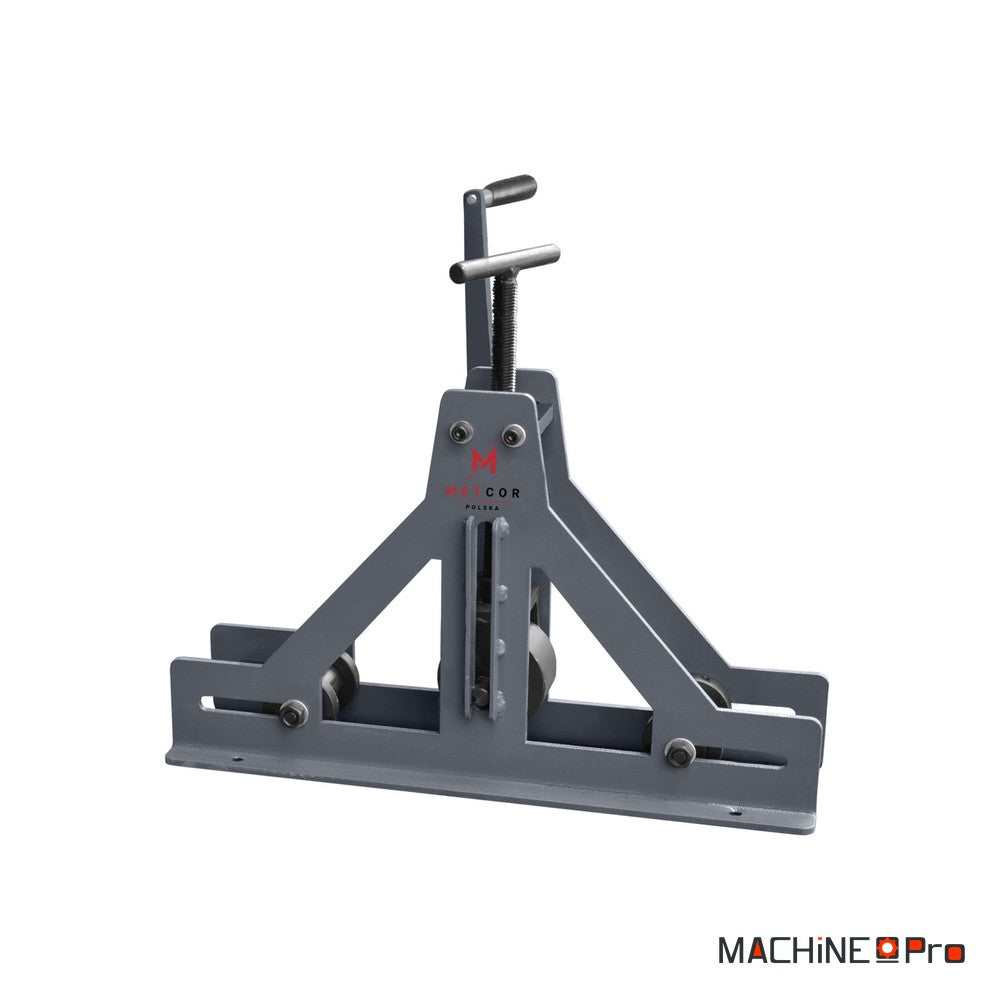

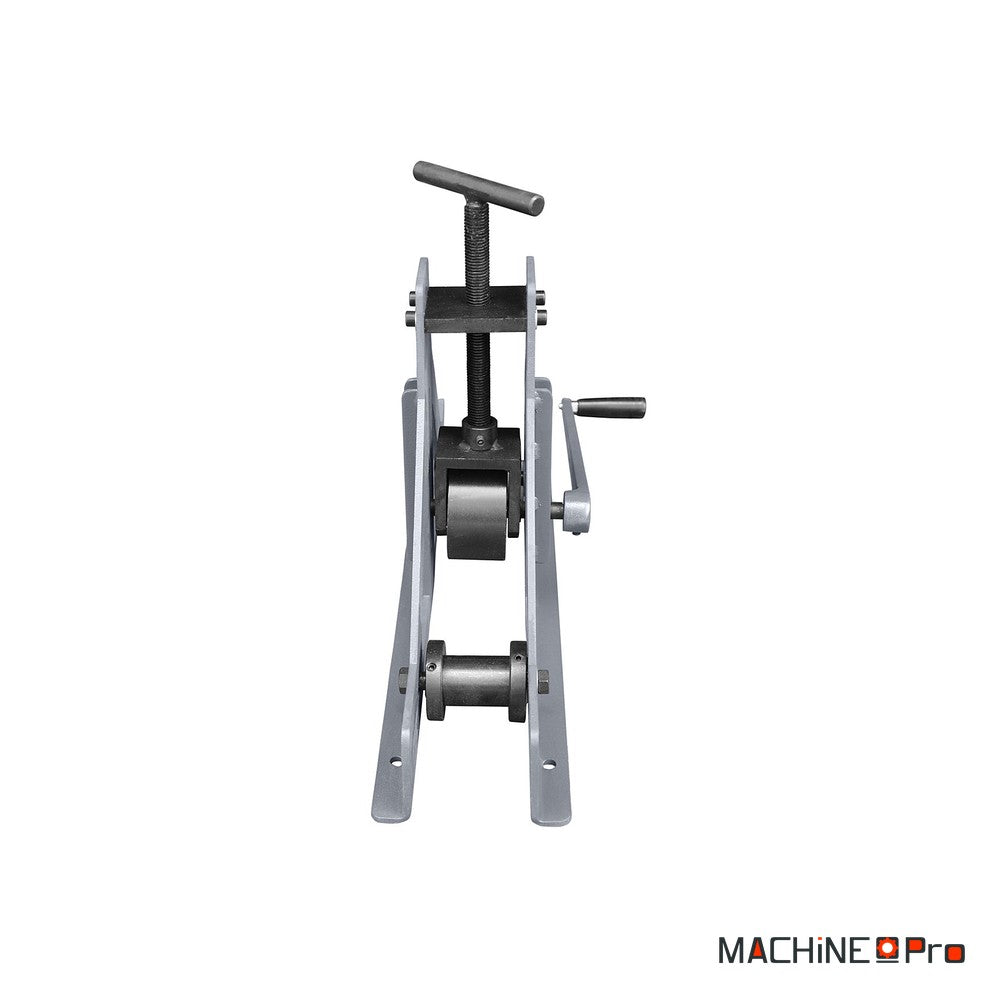

La cintreuse de tubes et profilés METCOR TR40 est une machine manuelle et déplaçable de 19 kg. Elle est fournie avec un jeu complet de galets pour travailler plusieurs dimensions de tubes sans acheter les galets séparément. METCOR publie des capacités pour les sections carrées de 20 x 20, 25 x 25, 30 x 30 et 40 x 40 mm. Son bâti est composé de plaques soudées en acier durci.
Caractéristique
Valeur
Fonctionnement
Manuel
Profils mentionnés par METCOR
Tubes carrés et rectangulaires
Matières indiquées
Acier, cuivre et aluminium, nuances non précisées
Galets pour tube 20 x 20 mm
Acier 20 x 20 x 1,2 mm Cuivre 20 x 20 x 1,5 mm Aluminium 20 x 20 x 1,75 mm Rayon minimal indiqué 180 mm Diamètre minimal indiqué 450 mm
Galets pour tube 25 x 25 mm
Acier 25 x 25 x 1,2 mm Cuivre 20 x 20 x 1,5 mm selon la source METCOR, valeur à confirmer Aluminium 25 x 25 x 1,75 mm Rayon minimal indiqué 170 mm Diamètre minimal indiqué 500 mm
Galets pour tube 30 x 30 mm
Acier 30 x 30 x 1,5 mm Cuivre 30 x 30 x 1,5 mm Aluminium 30 x 30 x 1,5 mm Rayon minimal indiqué 200 mm Diamètre minimal indiqué 550 mm
Galets pour tube 40 x 40 mm
Acier 40 x 40 x 1,5 mm Cuivre 40 x 40 x 1,75 mm Aluminium 40 x 40 x 1,75 mm Rayon minimal indiqué 220 mm Diamètre minimal indiqué 600 mm
Outillage fourni
Jeu complet de galets pour les différentes dimensions annoncées
Construction du bâti
Plaques soudées en acier durci
Poids
19 kg
Quel type d'usage
La TR40 s'adresse aux ateliers qui veulent former manuellement des tubes sans alimentation électrique.
Tubes carrés : les capacités chiffrées publiées vont de 20 x 20 à 40 x 40 mm. Chaque section doit être vérifiée dans le tableau selon la matière et l'épaisseur du tube.
Tubes rectangulaires : METCOR cite cette forme parmi les usages de la TR40, mais ne publie aucune dimension rectangulaire. La capacité doit être confirmée avant commande.
Acier, cuivre et aluminium : le tableau fabricant contient des valeurs pour ces trois familles de matériaux. Les nuances et états métallurgiques ne sont pas précisés.
Travail sans branchement : le fonctionnement manuel permet d'installer la machine sur un poste dépourvu d'alimentation électrique.
Déplacement dans l'atelier : son poids annoncé de 19 kg permet de changer la machine de poste avec un moyen de portage adapté.
Critères techniques décortiqués
Chaque ligne du tableau détaille une dimension de tube carré couverte par le jeu de galets fourni.
Un jeu complet de galets : l'outillage fourni couvre les quatre dimensions carrées annoncées, de 20 x 20 à 40 x 40 mm.
Sections et épaisseurs associées : les valeurs sont recopiées telles qu'elles apparaissent chez METCOR. La source ne précise pas si les épaisseurs indiquées constituent des valeurs maximales.
Valeur cuivre du galet 25 x 25 mm : la source répète 20 x 20 x 1,5 mm au lieu d'indiquer une section de 25 x 25 mm. Cette donnée est conservée sans correction et demande confirmation.
Rayon et diamètre : METCOR publie séparément un rayon minimal de 170 à 220 mm et un diamètre minimal de 450 à 600 mm. La convention de mesure n'est pas expliquée et ces valeurs ne doivent pas être converties l'une dans l'autre.
Profils rectangulaires : leur compatibilité est annoncée dans le descriptif fabricant, mais aucune largeur, hauteur, épaisseur ni orientation de cintrage n'est chiffrée.
Jeu de galets inclus : le même ensemble d'outillage couvre les quatre dimensions carrées annoncées.
Données non communiquées : les dimensions de la machine, son mode de fixation, l'effort à fournir et la répétabilité ne figurent pas dans la source officielle consultée.
Maintenance et longévité
La page METCOR consultée ne fournit pas de programme de maintenance. Les contrôles suivants restent des précautions générales à adapter à la notice de la machine.
Avant utilisation : contrôler le montage des galets et la fixation de la machine selon la notice.
Après le travail : retirer les poussières et dépôts présents sur les galets avant de changer de matière.
Points mobiles : suivre les consignes de lubrification du fabricant. La fréquence et le lubrifiant ne sont pas indiqués sur la page produit.
Capacité du tube : faire confirmer toute section qui ne correspond pas exactement au tableau officiel, notamment pour un profil rectangulaire.
Rangement : conserver le jeu de galets propre, protégé des chocs et regroupé avec la machine.
Caractéristiques techniques
Jeu complet de galets inclus pour quatre dimensions carrées.
Valeurs METCOR pour l'acier, le cuivre et l'aluminium.
Rayons minimaux indiqués de 170 à 220 mm, convention non précisée.
Diamètres minimaux indiqués de 450 à 600 mm, convention non précisée.
Poids de 19 kg et fonctionnement entièrement manuel.
Avantages
Jeu complet de galets fourni pour quatre dimensions carrées.
Aucune alimentation électrique nécessaire.
Poids annoncé de 19 kg pour faciliter le changement de poste.
Bâti composé de plaques soudées en acier durci.
Tableau détaillé par matière et dimension de galets.
Utilisations
Cintrage manuel de tubes carrés avec les galets fournis.
Tubes rectangulaires après validation de la capacité auprès du vendeur.
Profils en acier, cuivre ou aluminium selon le tableau fabricant.
Travaux ponctuels sans alimentation électrique.
Utilisation en atelier ou sur un poste dépourvu d'alimentation électrique.
Questions fréquentes
Quelles sections la METCOR TR40 peut-elle cintrer ?
Le jeu fourni couvre les sections carrées de 20 x 20, 25 x 25, 30 x 30 et 40 x 40 mm. Les capacités rectangulaires ne sont pas chiffrées.
Quelles matières sont compatibles avec la TR40 ?
Le tableau fabricant contient des valeurs pour l'acier, le cuivre et l'aluminium, sans préciser les nuances ni les états métallurgiques.
Comment lire les valeurs de rayon et de diamètre ?
METCOR publie les deux valeurs séparément sans expliquer leur convention de mesure. Il faut les faire confirmer pour un cahier des charges précis.
Quels galets sont fournis avec la machine ?
METCOR indique que le jeu complet de galets couvrant les différentes dimensions annoncées est fourni avec la TR40.
La METCOR TR40 nécessite-t-elle une alimentation électrique ?
Non. Son fonctionnement est entièrement manuel, ce qui permet de l'utiliser sur un poste sans raccordement électrique.
