Cintreuse 3 galets METALPRO RBM 40 HV

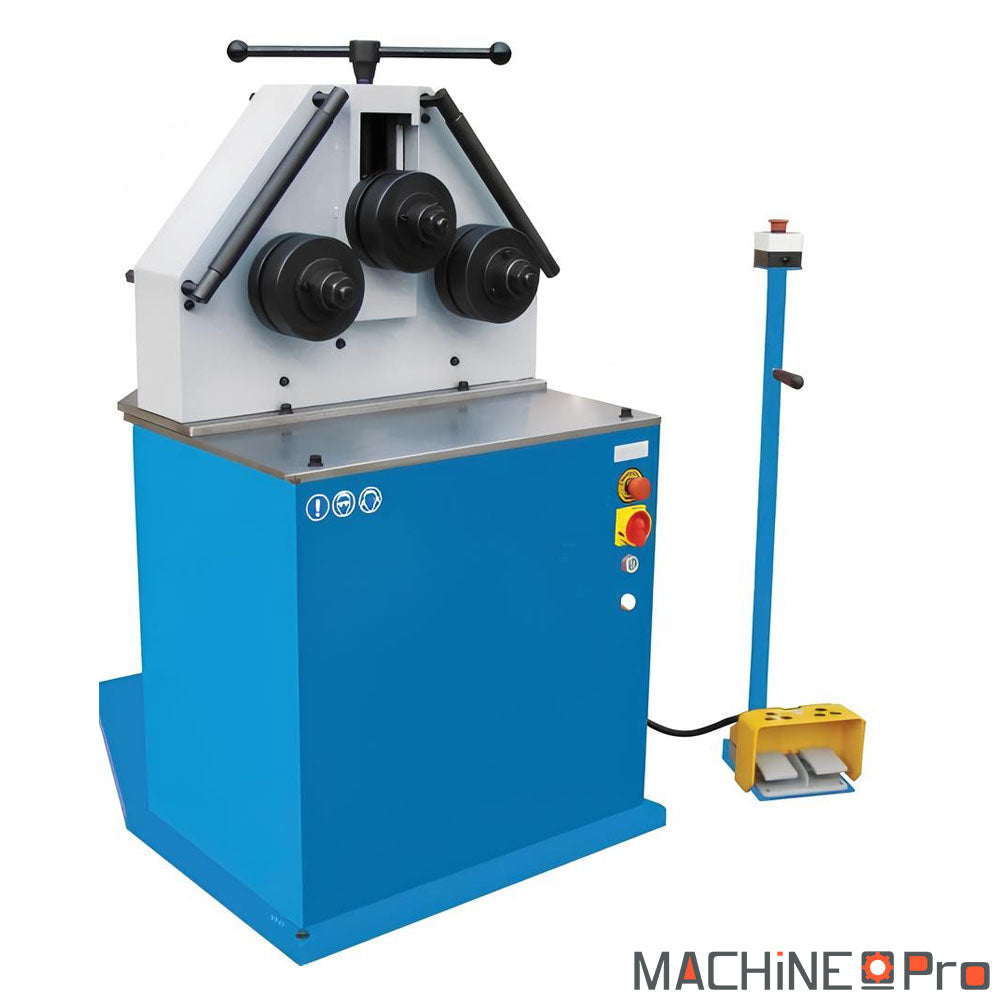

La cintreuse 3 galets METALPRO RBM 40 HV est une machine électrique triphasée 400 V conçue pour le cintrage de tubes, fers plats, ronds et profilés en atelier de ferronnerie ou métallerie. Capacité tube carré 50 x 50 x 2.5 mm et fer plat 60 x 20 mm à plat, arbres porte galets Ø 40 mm, pilotage au pédalier avec arrêt d'urgence. Position de travail verticale ou horizontale, structure acier électro soudé normalisé.

Quel type d'usage

Cintreuse trois galets polyvalente pour atelier qui passe du fer plat au tube carré dans la même journée.

• Ferronnerie d'art série courte : capacité fer plat 60 x 20 mm à plat avec Ø mini 800 mm qui couvre la majorité des cintrages courbes de rampe, garde corps et panneau ornemental. Pilotage au pédalier qui laisse les deux mains libres pour guider la barre et marquer à la craie, geste décisif sur cintrages à angle vif ou reprises en deux passes.
• Métallerie bâtiment : capacité tube carré 50 x 50 x 2.5 mm et tube rectangulaire 50 x 25 x 2.5 mm qui sécurise mains courantes, structures de véranda et arceaux de protection. Sur 5 à 10 cintrages par jour en tube carré moyen, la machine reste dans son régime nominal et vieillit mieux qu'un modèle plus compact poussé proche de ses capacités max.
• Charpente métallique légère : capacité tube rond 60 x 4 mm à Ø mini 700 mm et plat sur champ 50 x 10 mm à Ø mini 600 mm pour traverses cintrées, lisses de toiture et arceaux de serre. Moteur 1.5 kW en 400 V triphasé à 9.3 rpm qui maintient la cadence sans échauffement local de la section.
• CFA ferronnerie et formation : position verticale ou horizontale qui montre les deux configurations sur la même machine. Réglage manuel du galet supérieur par manivelle qui force l'apprenti à sentir la résistance du métal et doser sa descente progressive, geste fondateur qu'un vérin hydraulique automatique masquerait.

Critères techniques décortiqués

• Tube carré 50 x 50 x 2.5 mm à Ø mini 700 mm. En service, rester entre 750 et 800 mm pour préserver la géométrie de la section et éviter le voilement de l'aile intérieure. Sous 700 mm, passer sur galets dédiés tube carré et envisager un soutien intérieur (sable tassé, ressort de cintrage).
• Fer plat orienté à plat ou sur champ. À plat la machine encaisse 60 x 20 mm avec Ø mini 800 mm, sur champ elle descend à 50 x 10 mm avec Ø mini 600 mm car la section résiste moins au cintrage dans son axe faible. C'est la première erreur d'un apprenti qui inverse l'orientation.
• Moteur 1.5 kW en 400 V triphasé à 9.3 rpm. Vitesse lente volontaire : au delà de 15 tr/min, l'échauffement local de l'acier provoque un retrait différentiel qui déforme la section. Valeur 9.3 rpm = compromis vie de la transmission contre qualité du rendu.
• Arbres porte galets Ø 40 mm. Marge de sécurité confortable à l'effort radial, contre Ø 30 mm sur la RBM 30 HV qui flexionne dès qu'on attaque un tube carré 50 répétitif. Cette différence d'arbre justifie l'écart tarif entre les deux modèles et l'écart de poids (425/495 kg contre 310/380 kg).

Maintenance et longévité

Une cintreuse 3 galets électromécanique qui tourne 4 à 6 heures par jour cumule environ 1500 heures de marche par an. Trois jalons d'entretien pour tenir 15 ans sans casse majeure.

Contrôle visuel hebdomadaire des galets et graissage des arbres : inspecter les stries des deux galets entraîneurs, si écrasées par endroits ou marquées par répétition de cintrage, rotation ou changement. Graisser les points Zerk avec graisse EP2 lithium toutes les 40 heures de marche.

Vidange du réducteur à 1000 heures puis tous les 2000 heures. Huile ISO VG 220 ou équivalent, 1. Ne jamais mélanger huile de transmission et huile hydraulique.

Contrôle électrique annuel selon NF C 15-100 : continuité du conducteur de protection, test du bouton arrêt d'urgence sous tension, mesure des intensités phase moteur. Obligation employeur Code du travail art. R 4544-4.

Accessoires compatibles

Pour compléter la cintreuse RBM 40 HV selon vos besoins de production et types de courbes.

• Pour une version plus compacte si la capacité suffit, optez pour la Cintreuse 3 galets METALPRO RBM 30 HV déclinaison réduite.
• Pour amorcer les courbes serrées en bout de barre que la 3 galets motorisée ne peut pas faire seule, complétez avec la Cintreuse 3 galets manuelle METALPRO PR-3 sur extrémités droites de 100 à 150 mm.
• Pour la production de cintrage de tubes en série répétitive avec pilotage numérique des angles, choisissez la Cintreuse de tubes sans mandrin Nargesa CC60 CNC sans mandrin.
