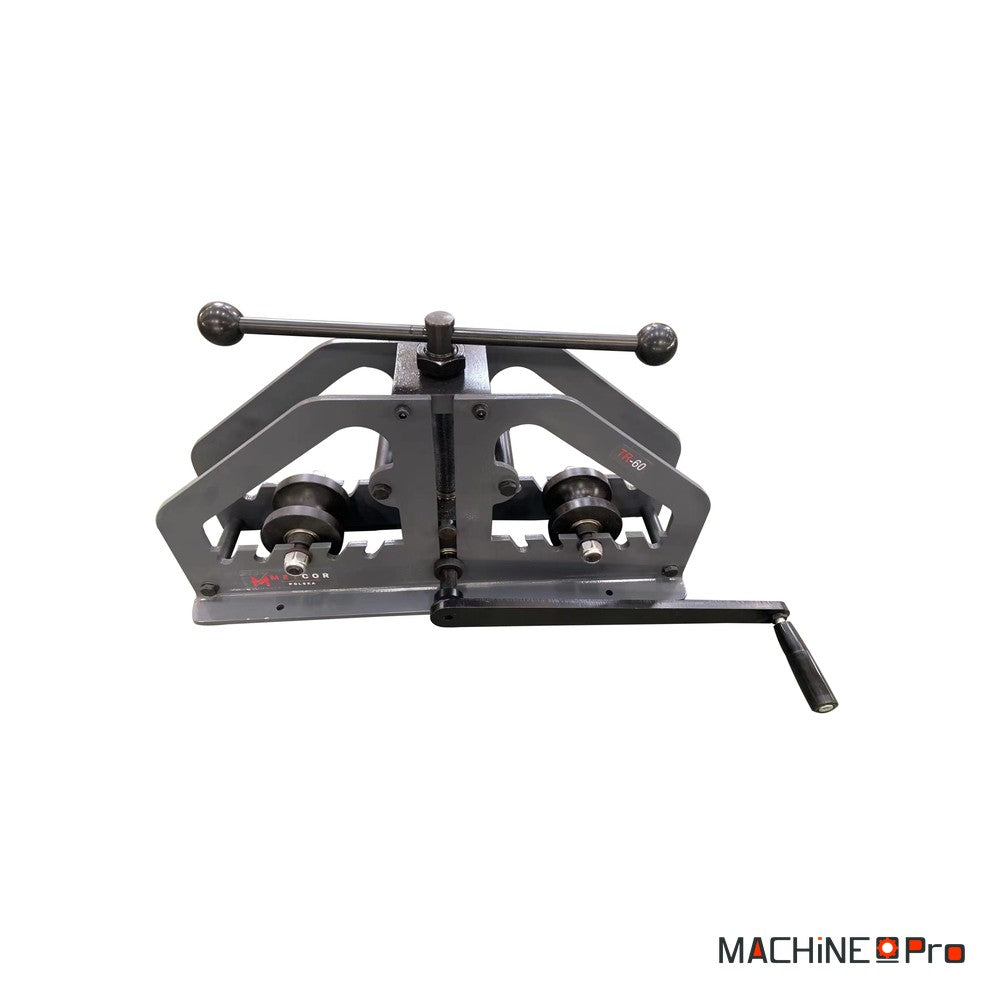

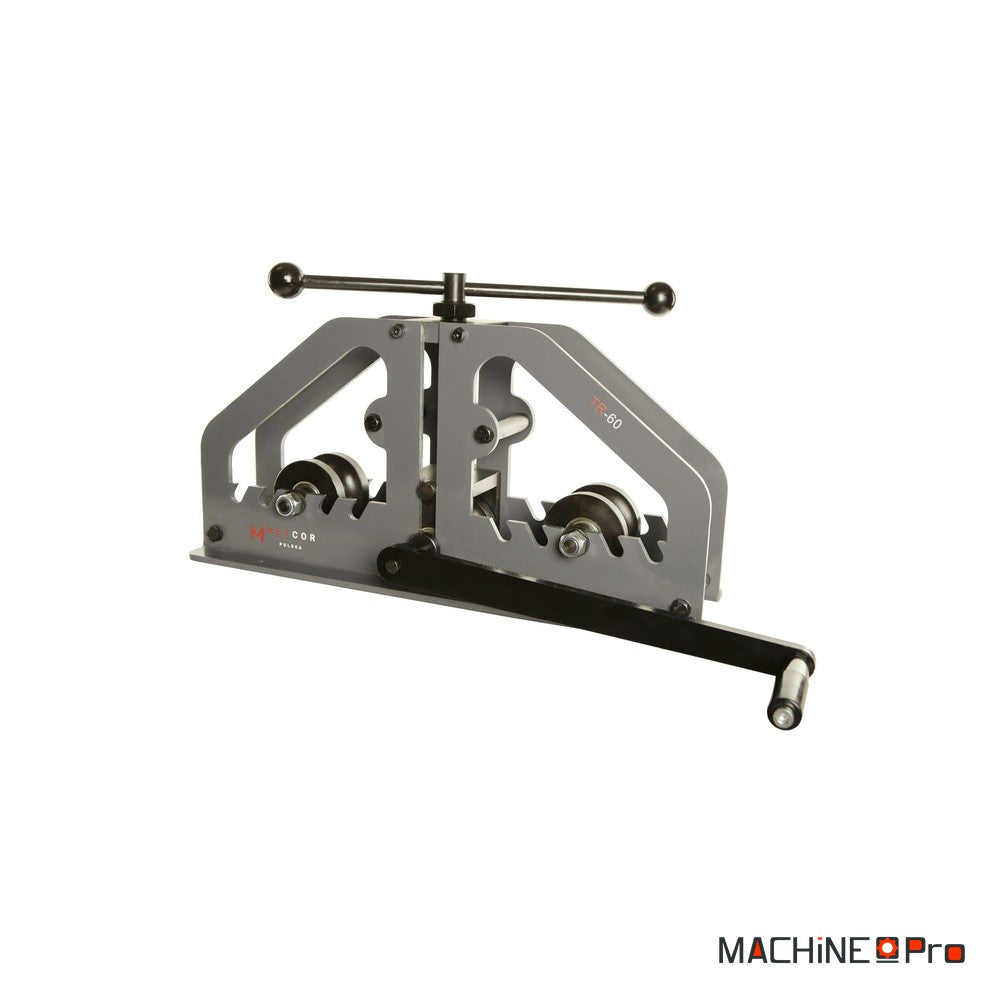

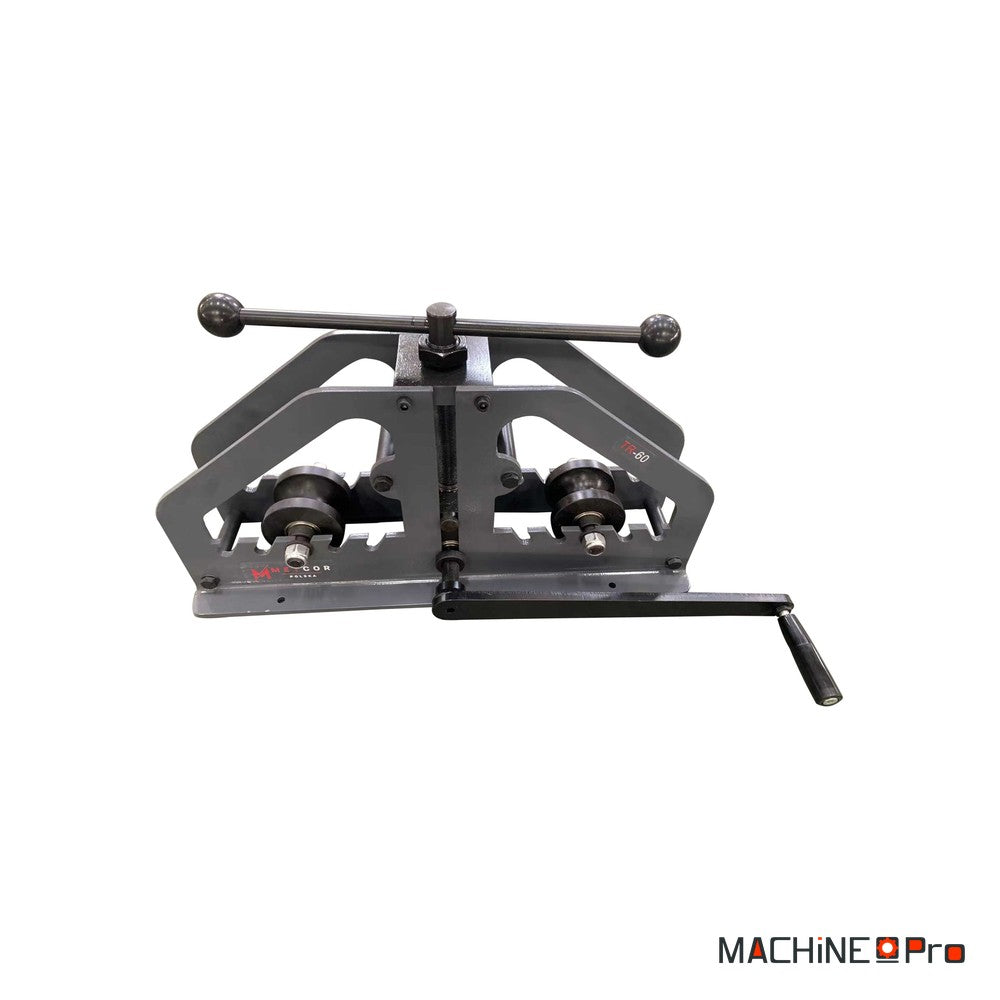

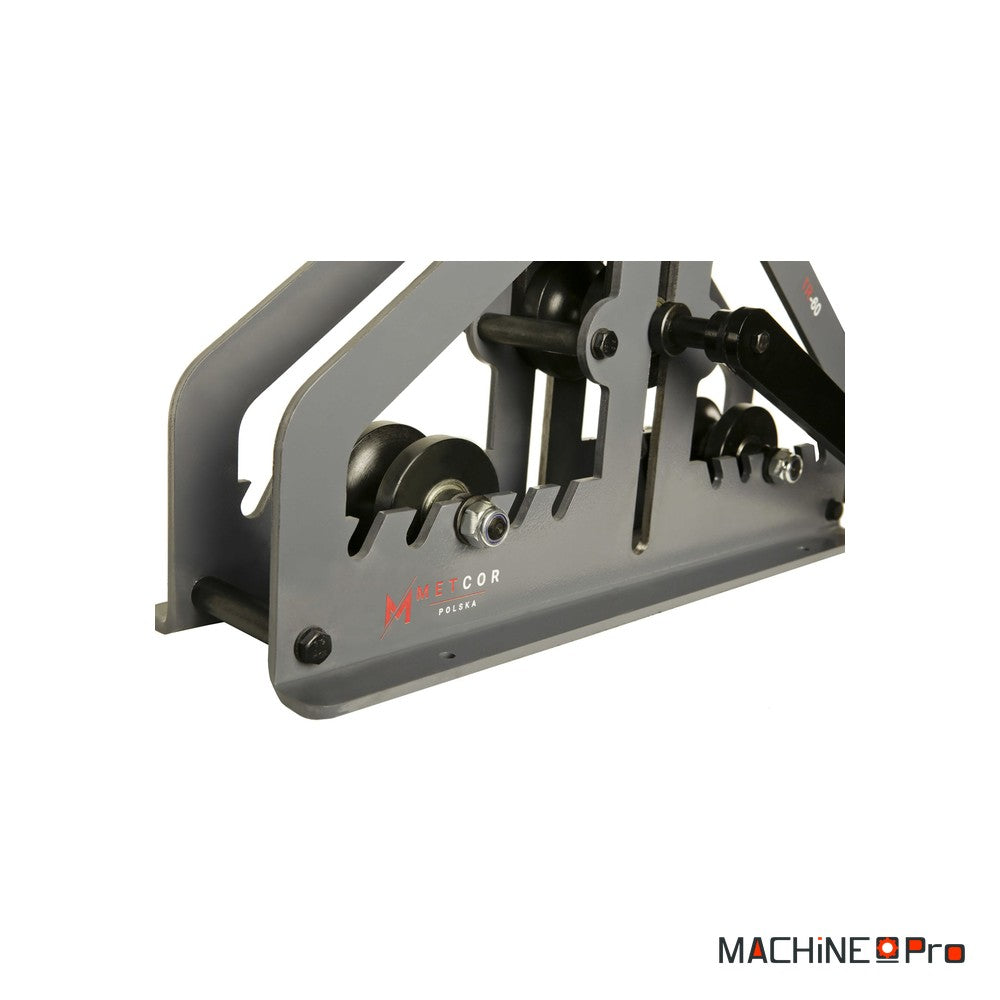

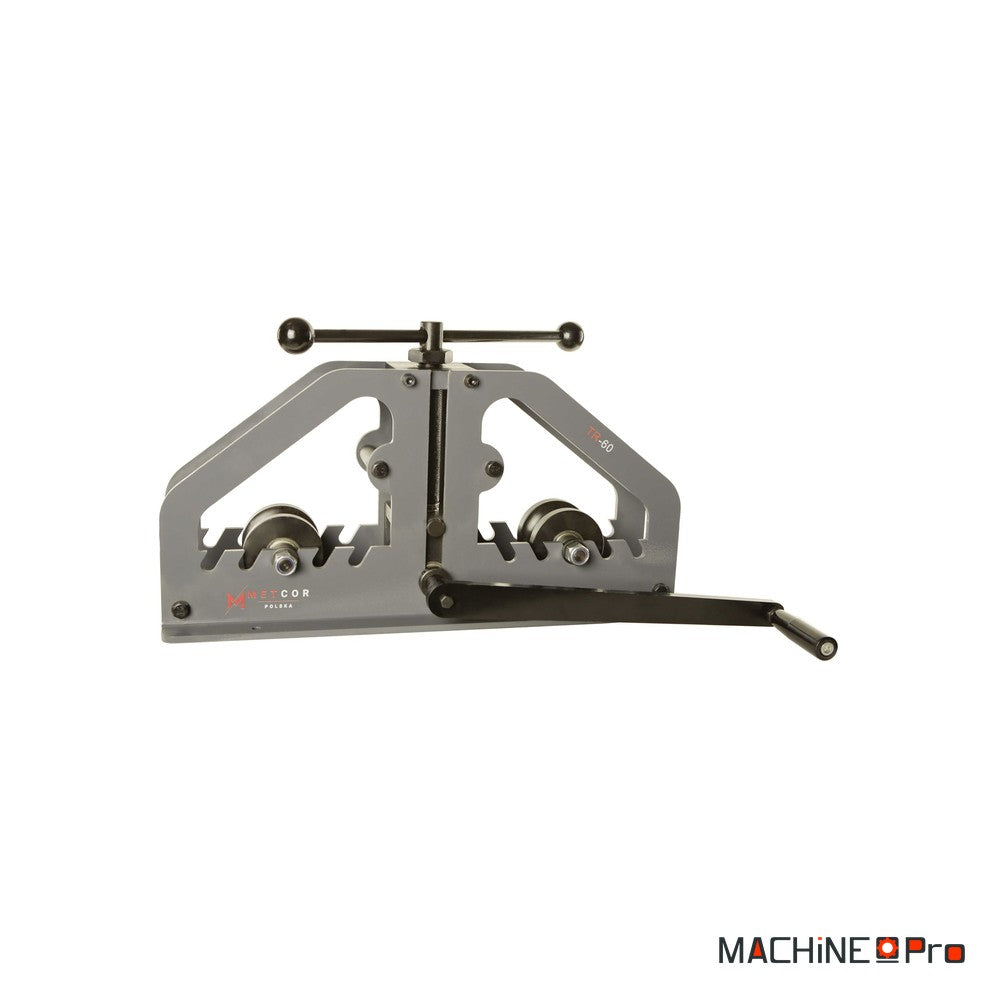

Cintreuse de tubes et profilés METCOR TR60

La cintreuse de tubes et profilés METCOR TR60 est une machine portative conçue pour le cintrage manuel en serrurerie et en métallerie. Entièrement actionnée à la main, elle courbe avec précision aussi bien des tubes à paroi épaisse ou mince que des fers plats et des profilés carrés, rectangulaires ou en C, ce qui en fait un outil polyvalent pour produire des éléments tubulaires sur mesure. Compacte et légère, avec 33 kg pour 620 x 380 x 230 mm, elle se pose sur un établi ou se déplace aisément d'un poste à l'autre de l'atelier. Une matrice de 38 mm est fournie, et chaque type de matériau possède son propre rayon minimal de cintrage, détaillé ci-dessous.

Quel type d'usage

Cet outil s'adresse aux ateliers qui façonnent des tubes et des profilés à l'unité ou en petite série, sans recourir à une machine motorisée.

• Serrurerie et métallerie : la TR60 cintre tubes et profilés pour fabriquer des pièces courbes sur mesure comme des cadres, des arceaux ou des ouvrages d'agencement, directement à l'atelier.
• Éléments tubulaires hors catalogue : pensée pour le cintrage de pièces non standard, elle réalise des courbes propres là où aucune forme toute faite n'existe.
• Travail du fer plat et des profilés : au-delà des tubes, elle courbe les fers plats jusqu'à 31,75 mm et les profilés carrés, rectangulaires ou en C, ce qui élargit le champ des pièces réalisables.
• Poste mobile ou d'appoint : légère et portative, elle suit le chantier ou complète un poste existant sans installation fixe ni raccordement.

Critères techniques décortiqués

Les capacités annoncées prennent tout leur sens rapportées au travail réel sur tube et profilé.

• Tube à paroi épaisse jusqu'à 38,1 mm (1½") : la machine courbe des tubes robustes employés en structure, avec un rayon minimal de 20 pouces qui limite le risque d'écrasement de la section.
• Tube à paroi mince jusqu'à 50,8 mm (2") : elle accepte des tubes de plus grand diamètre en paroi fine, avec un rayon minimal de 60 pouces adapté aux courbes longues et régulières.
• Fer plat jusqu'à 31,75 mm (1¼") : le cintrage du plat, possible jusqu'à un rayon de 10 pouces, sert à obtenir des pièces courbes serrées difficiles à réaliser autrement.
• Profilés carré et rectangulaire : jusqu'à 50,8 mm (2") pour le carré et 25,4 x 50,8 mm (1" x 2") pour le rectangulaire, avec des rayons minimaux respectifs de 70 et 60 pouces.
• Profilé en C jusqu'à 25,4 x 50,8 mm (1" x 2") : le profilé ouvert se cintre au rayon minimal de 60 pouces, utile pour les pièces d'ossature légère.
• Matrice de 38 mm fournie : la machine est prête à cintrer avec sa matrice, le rayon minimal variant selon la section engagée dans l'outil.

Maintenance et longévité

Un cintrage régulier et durable repose sur quelques gestes d'entretien simples, adaptés à une machine entièrement mécanique.

• Avant chaque usage : contrôler la propreté de la matrice et l'absence de copeaux ou de limaille sur les zones de contact, gage d'un appui régulier sur la pièce.
• Après chaque série : nettoyer la matrice de 38 mm et les surfaces de bridage, puis appliquer un film léger d'huile pour prévenir la corrosion.
• Graissage des articulations : lubrifier régulièrement les axes et les points de rotation mobiles pour conserver un effort de cintrage constant et sans à-coup.
• Contrôle des réglages : vérifier le serrage des éléments démontables et le bon positionnement de la matrice avant d'engager une nouvelle section.
• Rangement au sec : entreposer la machine à l'abri de l'humidité, sa faible masse de 33 kg permettant de la mettre de côté sans effort entre deux ouvrages.
