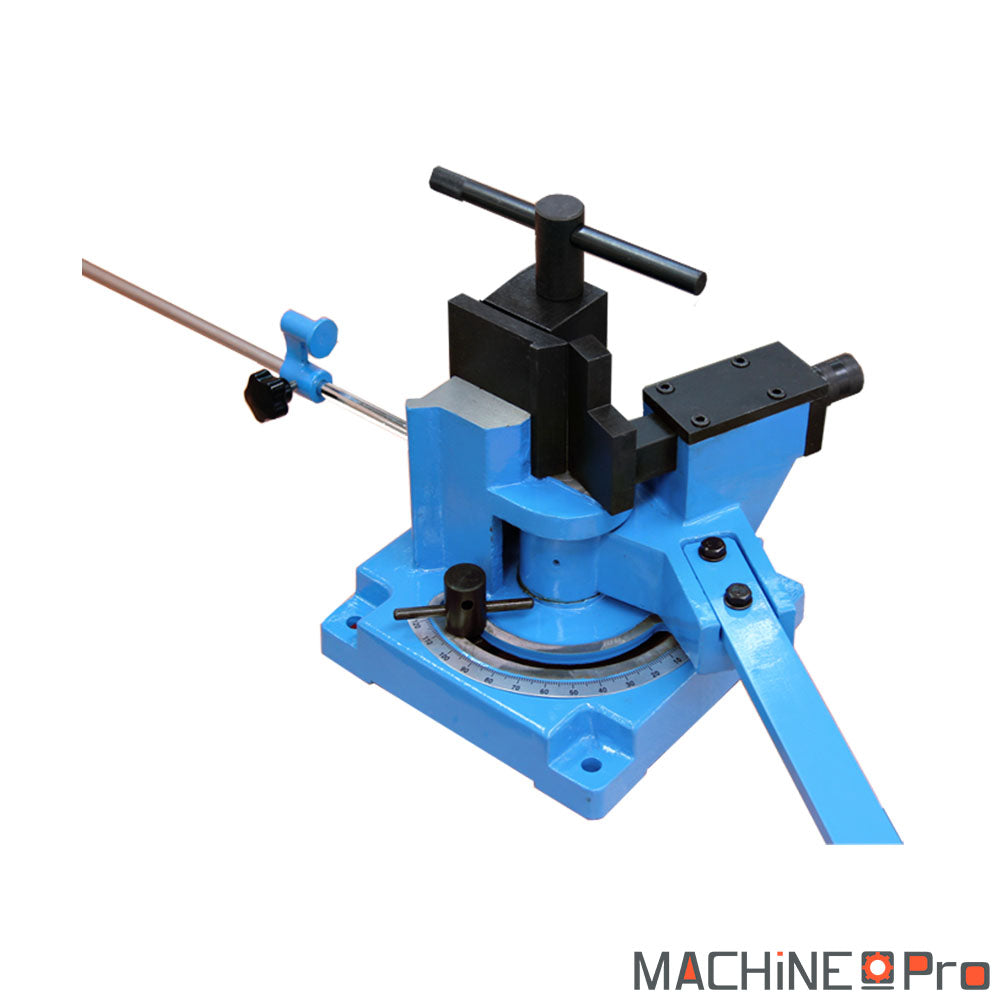

Cintreuse plieuse METALPRO UB-100A

La cintreuse-plieuse MetalPro UB-100A est une machine entièrement manuelle conçue pour cintrer et plier des barres, fers plats, ronds et carrés métalliques avec une grande précision, sans aucune source d'énergie. Son bras levier de 500 mm démultiplie l'effort de l'opérateur et son vérin angulaire autorise un cintrage progressif de 0° à 120°, aussi bien à froid qu'à chaud. À chaud, elle accepte un fer plat jusqu'à 100 × 15 mm, un carré plein de 25 × 25 mm et un rond plein de Ø 27 mm, ce qui couvre l'essentiel des besoins d'un atelier de serrurerie. Compacte et robuste avec ses 34 kg, elle se fixe directement sur un établi ou un socle et reste prête à l'emploi en permanence.

Quel type d'usage

Cette cintreuse-plieuse manuelle s'adresse aux métiers de la transformation du métal qui recherchent un outil polyvalent et autonome.

• Serrurier métallier : il façonne grilles, portails, rampes et pièces de ferronnerie en pliant des fers plats jusqu'à 100 × 15 mm à chaud. La plage d'angle de 0° à 120° permet de réaliser aussi bien des plis droits que des retours fermés sur une même pièce. C'est l'usage type pour lequel la UB-100A a été pensée.
• Atelier de chaudronnerie : il réalise des pièces sur mesure en cintrant des ronds pleins jusqu'à Ø 27 mm et des carrés de 25 × 25 mm à chaud. La machine encaisse ces sections grâce au levier de 500 mm qui multiplie la force appliquée. Elle complète un poste de chauffe pour traiter les profilés les plus épais.
• Production en petite série : grâce à la butée réglable, il reproduit des angles strictement identiques de 0° à 120° d'une pièce à l'autre. Le réglage se conserve entre deux opérations, ce qui évite de remesurer chaque cintrage. La cadence reste régulière sur des lots de plusieurs dizaines de pièces.
• Maintenance et atelier mobile : avec ses 34 kg et son fonctionnement sans alimentation, elle s'installe sur un établi ou un socle partout où c'est nécessaire. L'absence de moteur la rend immédiatement opérationnelle, sans branchement ni mise sous tension. Elle convient aux interventions ponctuelles comme à un poste fixe.

Critères techniques décortiqués

Les capacités de la UB-100A dépendent directement de la température de travail du métal et du bras de levier disponible.

• Cintrage à froid : la machine traite un fer plat de 100 × 10 mm, un carré plein de 20 × 20 mm et un rond plein de Ø 22 mm sans préchauffage. Ces valeurs correspondent aux sections les plus courantes en serrurerie légère. Travailler à froid fait gagner du temps tant que l'épaisseur reste dans cette plage.
• Cintrage à chaud : après chauffe, les capacités montent à 100 × 15 mm en fer plat, 25 × 25 mm en carré et Ø 27 mm en rond plein. La chauffe ramollit le métal et réduit l'effort nécessaire sur les fortes sections. C'est la condition pour cintrer proprement les profilés les plus épais sans marquer la matière.
• Vérin angulaire 0 à 120° : le réglage continu couvre tous les angles courants de la serrurerie, du léger galbe au retour fermé. La butée d'angle se positionne une fois puis garantit la répétabilité du pli. Cette plage évite d'avoir recours à plusieurs gabarits selon les pièces.
• Bras levier 500 mm : sa longueur démultiplie l'effort manuel et permet de cintrer sans motorisation ni alimentation. Plus le levier est long, moins l'opérateur force pour un même résultat. Il assure un contrôle fin de la progression du pli, sans à-coups.
• Serrage par excentrique : le système bloque et libère la pièce en un geste rapide entre deux opérations. Ce maintien évite tout glissement pendant le cintrage et garantit la régularité de l'angle. Il fait gagner un temps précieux sur les travaux répétitifs.
• Encombrement et fixation : avec un colis de 550 × 320 × 240 mm et un poids net de 34 kg, la machine reste maniable et peu encombrante. Les trous prévus dans la base permettent un montage ferme sur établi ou socle. Une fixation solide est indispensable pour reprendre tout l'effort de cintrage.

Maintenance et longévité

Machine manuelle robuste, la UB-100A demande peu d'entretien mais quelques contrôles réguliers prolongent nettement sa durée de vie.

• Avant chaque utilisation : vérifier le serrage de l'excentrique et l'absence de jeu sur le bras levier. Un excentrique mal verrouillé laisse la pièce glisser et fausse l'angle obtenu.
• Toutes les 40 heures : nettoyer les matrices et la zone de serrage des copeaux et de la calamine déposés lors du cintrage à chaud. Des matrices encrassées marquent le métal et dégradent la qualité du pli.
• Toutes les 250 heures : graisser l'axe de pivotement et le mécanisme du vérin angulaire pour garder un mouvement fluide. Un graissage négligé use prématurément l'axe et durcit la manœuvre du levier.
• Annuel : contrôler l'état des matrices, l'usure du levier et la fixation de la base sur l'établi ou le socle. Un boulonnage desserré crée des vibrations qui finissent par fatiguer la structure.
