Cisaille guillotine hydraulique METALPRO HQ01-2x1320B

En stock
−55 %1 725,00 € HTPrix habituel 3 867,50 € HTPrix habituel 4 641,00 € TTC2 070,00 € TTC

Vous économisez : 2 142,50 € HT2 571,00 € TTC

Réf. MPHQ012X1320B

Livraison sur devis : demander un devis ou nous appeler.

  • Service après-vente assuré par nos soins
  • Garantie 1 an pour les pros, 2 ans pour les particuliers
  • Un conseil ? 04 90 29 50 98

Description

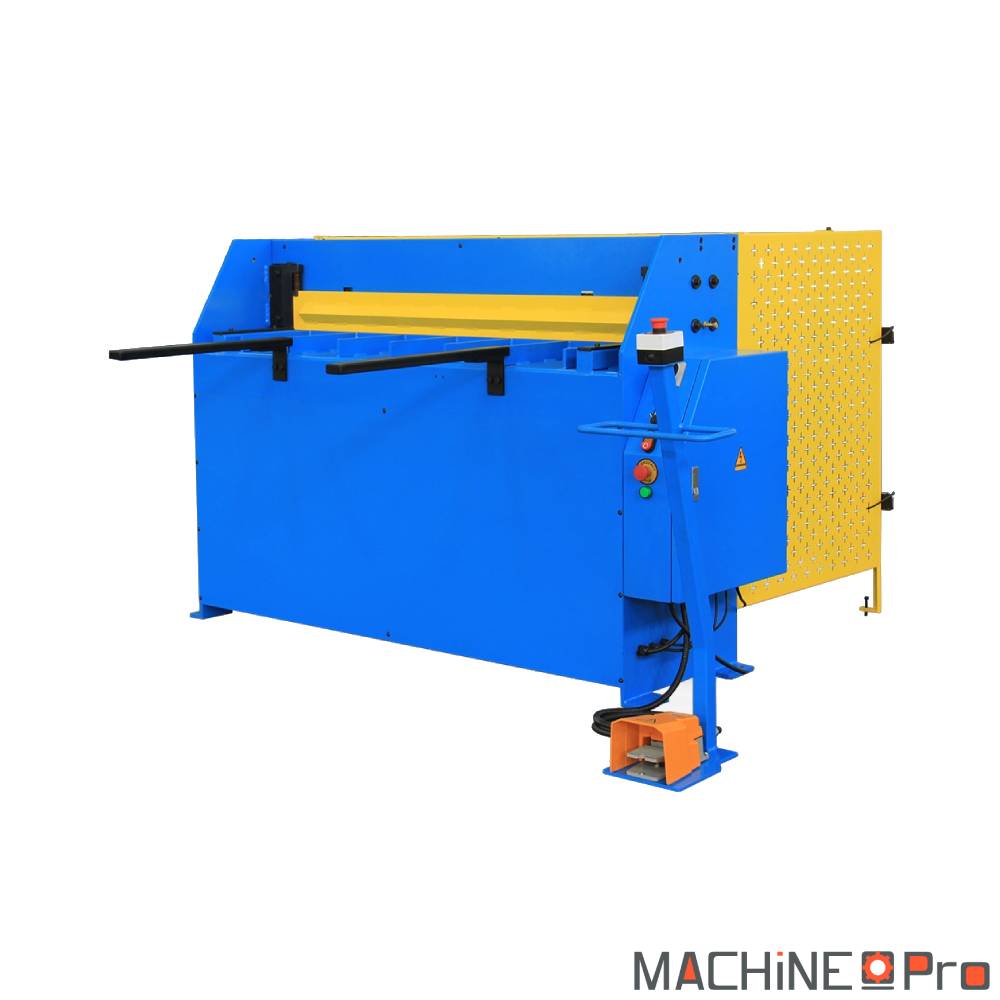

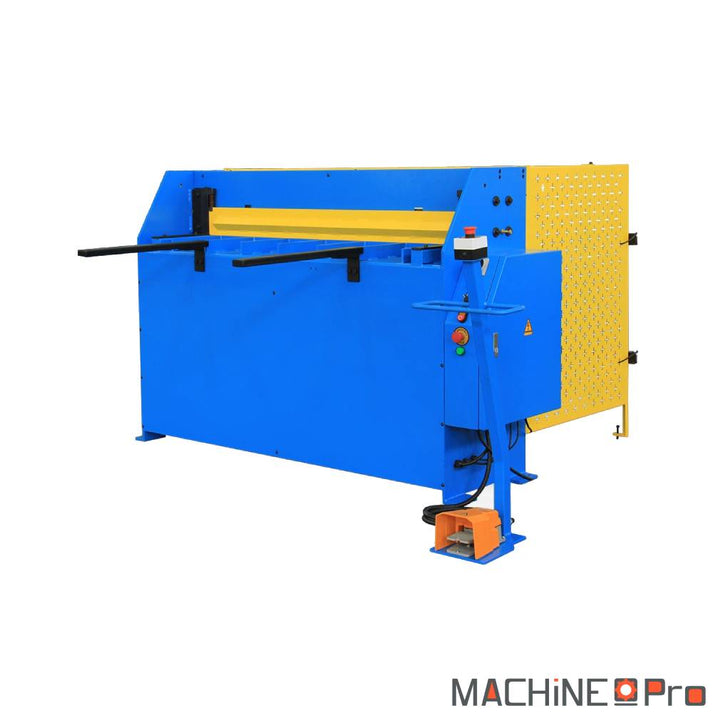

La cisaille guillotine hydraulique METALPRO HQ01-2x1320B coupe la tôle acier doux jusqu'à 2 mm sur 1320 mm de largeur. Conçue pour la production en atelier de chaudronnerie ou de tôlerie, elle associe une structure mécano-soudée, une commande hydraulique au pédalier mobile et des cellules photoélectriques de sécurité.

Quel type d'usage

Cette cisaille hydraulique 1320 mm couvre trois profils d'atelier qui exploitent pleinement sa largeur et sa cadence.

  • Fabrication de coffrets et habillages métalliques : ateliers sortant 50 à 200 panneaux par semaine en acier S235 de 1 à 1,5 mm. Le mode coupe en série abaisse le temps unitaire de débit à 4 à 6 secondes par coupe, contre 15 à 25 secondes pour une cisaille manuelle à levier équivalente.
  • Serrurier métallier en séries courtes : mélange de pièces unitaires sur portail, garde-corps ou structure légère. La hauteur de travail 880 mm permet une posture debout tenable sur 6 heures par jour, là où les cisailles à 600 mm imposent une flexion lombaire pénalisante. La butée arrière 800 mm couvre la quasi-totalité des découpes courantes en serrurerie.
  • Préparation amont d'un poste de pliage : coupe nette sur 1320 mm sans bavure majeure. La tôle s'engage directement dans une presse plieuse comme la plieuse électromagnétique MetalPro EB3200 sans reprise d'ébavurage, ce qui économise 30 à 60 secondes par pièce sur le flux de production.

Critères techniques décortiqués

  • Épaisseur maxi 2 mm en acier doux S235. Sur acier S355 ou inox 304, la capacité réelle descend à 1,5 mm voire 1,2 mm pour conserver une coupe nette sans déformation des bords. Sur aluminium AW 5754 ou tôle galvanisée, on peut monter à 2,5 mm sans surcharger la pompe hydraulique.
  • Largeur de coupe utile 1320 mm. Correspond à la longueur de la lame mobile. Au-delà de 1320 mm en une seule passe, viser un modèle supérieur (HQ01-2x1520B ou cisaille 2500 mm). Pour les découpes courtes, la HQ01 reste plus rigide qu'une cisaille 2520 mm, avec une flèche centrale inférieure à 0,05 mm sur 600 mm de coupe.
  • Puissance moteur 1,5 kW en 230 V monophasé 16 A. Ce dimensionnement autorise le raccordement sur le réseau d'un atelier non industriel sans demande spécifique. La cadence se situe à 12 à 15 coupes par minute sur 2 mm d'acier. Pour un usage très intensif au-delà de 25 coupes par minute, un modèle 400 V triphasé moteur 3 à 4 kW est plus adapté.

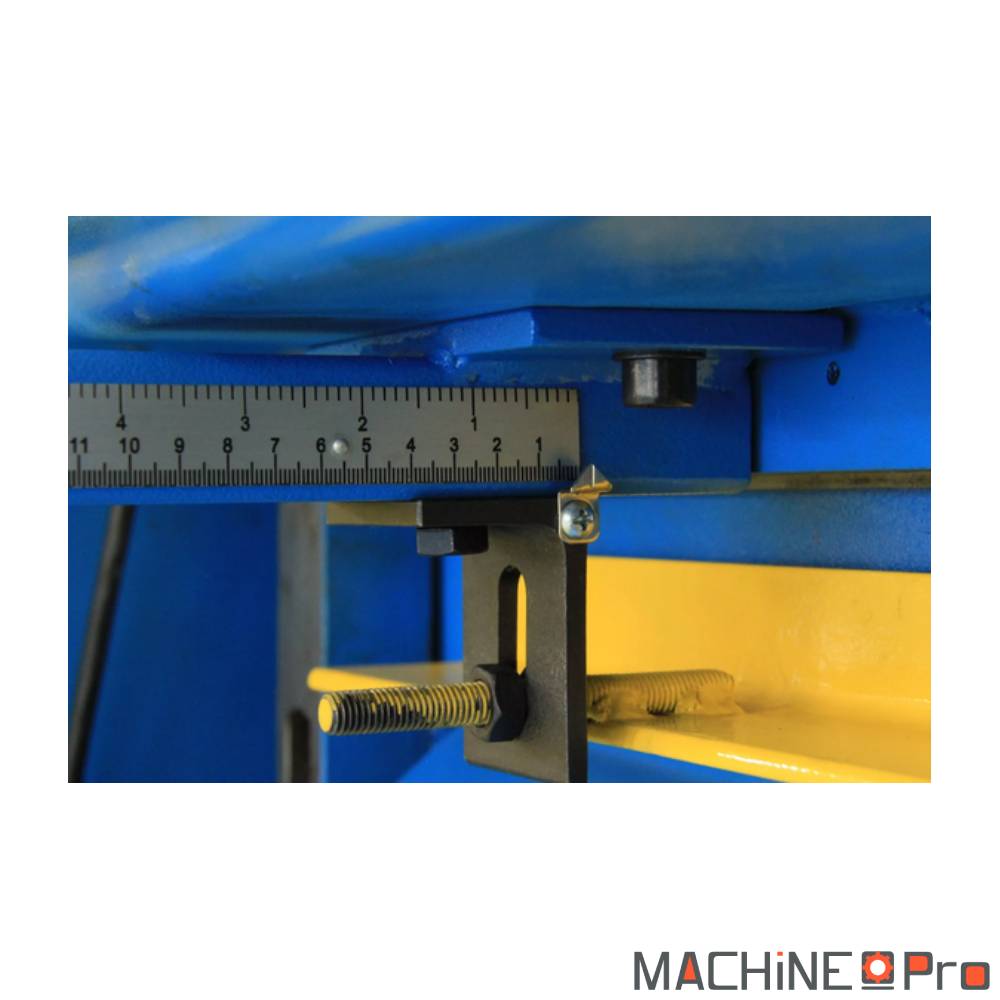

  • Course butée arrière 800 mm et hauteur de travail 880 mm. La règle graduée permet un positionnement à plus ou moins 1 mm sans motorisation, suffisant pour la coupe industrielle courante. Pour la très haute précision, une commande à pilotage numérique reste requise.

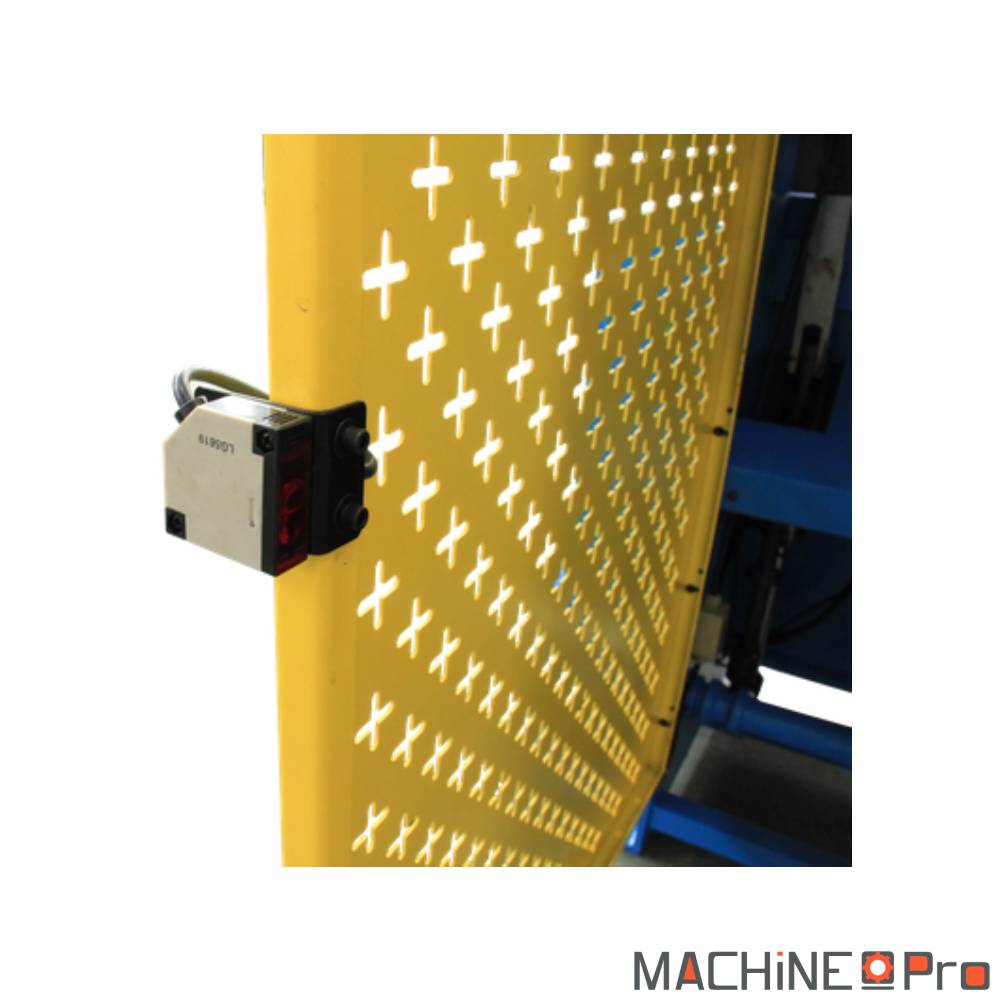

  • Sécurité opérateur. Cellules photoélectriques en façade qui interrompent la commande hydraulique dès intrusion en zone de coupe, capots grillagés arrière contre l'accès aux pièces mobiles.

Maintenance et longévité

  • Huile hydraulique ISO VG 46. Vidange complète tous les 2000 à 3000 heures de travail (Total Azolla, Shell Tellus ou équivalent). Une huile vieillie ou contaminée par humidité fait monter les efforts de coupe et provoque des coups de bélier qui usent prématurément les flexibles.
  • Affûtage des lames mobile et fixe. Sur un usage moyen de 200 coupes par jour en acier 1,5 mm, affûtage tous les 4 à 6 mois par retournement des arêtes (lame à 4 arêtes utilisables avant remplacement). Une lame négligée fait apparaître une bavure de 0,2 à 0,5 mm sur le bord coupé, ce qui oblige à un ébavurage manuel chronophage.
  • Contrôle annuel des cellules photoélectriques. La norme EN ISO 13849-1 impose un contrôle fonctionnel des organes de sécurité de niveau PLd, soit un test annuel par un organisme agréé ou par l'opérateur formé sur la base d'une procédure consignée.

Accessoires compatibles

Pour compléter votre poste de coupe hydraulique, plusieurs machines s'intègrent naturellement à votre atelier.

Fiche technique

Caractéristique Valeur
Largeur de travail 1320 mm
Épaisseur tôle acier maxi 2,0 mm
Hauteur de travail 880 mm
Course butée arrière 800 mm
Puissance moteur 1,5 kW
Tension moteur 230 V monophasé
Contenance réservoir hydraulique 35 litres (huile non fournie)
Poids net / brut 550 / 710 kg
Dimensions d'emballage 1980 x 920 x 1430 mm

Questions sur ce produit

Les réponses aux questions qu'on nous pose sur cette machine. Vous ne trouvez pas la vôtre ? Nous vous répondons.

04 90 29 50 98

Du lundi au vendredi, de 8 h à 17 h

Poser ma question
Quels poinçons et matrices prévoir au démarrage ?
Jeu standard : poinçons ronds Ø8, 10, 13, 16, 20 mm pour passage de boulons M6 à M16, poinçons carrés et oblongs selon vos besoins de découpe. Matrices appairées au jeu correspondant à 10 % de l'épaisseur tôle (jeu trop faible = usure rapide, jeu trop fort = bavure).
Comment calculer la force de cisaillage selon l'épaisseur ?
Formule simplifiée : F (tonnes) = R × e × L / 100, avec R = résistance traction matière en daN/mm² (40 pour S235, 50 pour S355), e = épaisseur en mm, L = longueur de coupe en mm. Pour 6 mm de S235 sur 1 mètre : environ 24 tonnes nécessaires. Toujours vérifier la capacité machine avant chargement, dépassement = casse lame.
Quelle nuance d’acier au delà de S235 peut on couper sans perdre la précision  ?
La capacité maxi 2 mm est annoncée pour l’acier doux S235 (Rm 360 à 510 MPa). Sur acier S275 ou S355, descendre à 1,8 mm voire 1,5 mm pour conserver une coupe nette sans déformation. Sur inox 304 ou 316L (Rm 500 à 700 MPa), la capacité réelle se limite à 1,2 à 1,5 mm. Sur aluminium AW 5754 (Rm 220 MPa), on peut au contraire monter à 2,5 mm sans surcharger la pompe hydraulique. Pour les tôles galvanisées de 2 mm, la coupe est nominale mais penser à protéger la lame d’un dépôt de zinc qui accélère l’usure.
Le branchement 230 V monophasé 16 A demande t il un disjoncteur dédié  ?
Le moteur 1,5 kW absorbe environ 9 à 11 A en régime nominal avec une pointe de démarrage autour de 18 à 22 A pendant 0,5 seconde. Un disjoncteur magnéto thermique 16 A courbe D ou C (selon la NF C 15-100) sur une ligne dédiée en 2,5 mm² minimum est largement suffisant. Ne pas brancher la cisaille sur la même ligne qu’un autre poste de soudure ou compresseur, sous peine de coupures intempestives au démarrage. Une prise étanche 16 A de type 2P+T monophasé est recommandée pour la connexion.
Comment régler la course de butée arrière pour des coupes répétables  ?
La butée arrière à course 800 mm se règle manuellement via une manivelle qui déplace la traverse de butée le long de deux glissières. La règle graduée intégrée affiche la cote à plus ou moins 1 mm. Pour des séries de 20 pièces ou plus, verrouiller la position avec les deux vis de blocage latérales pour éviter toute dérive sous l’effet des chocs de coupe. Pour des cotes hors graduation, un calage sur cale étalon de 50 ou 100 mm permet de descendre à plus ou moins 0,2 mm de répétabilité dans les meilleurs cas.
