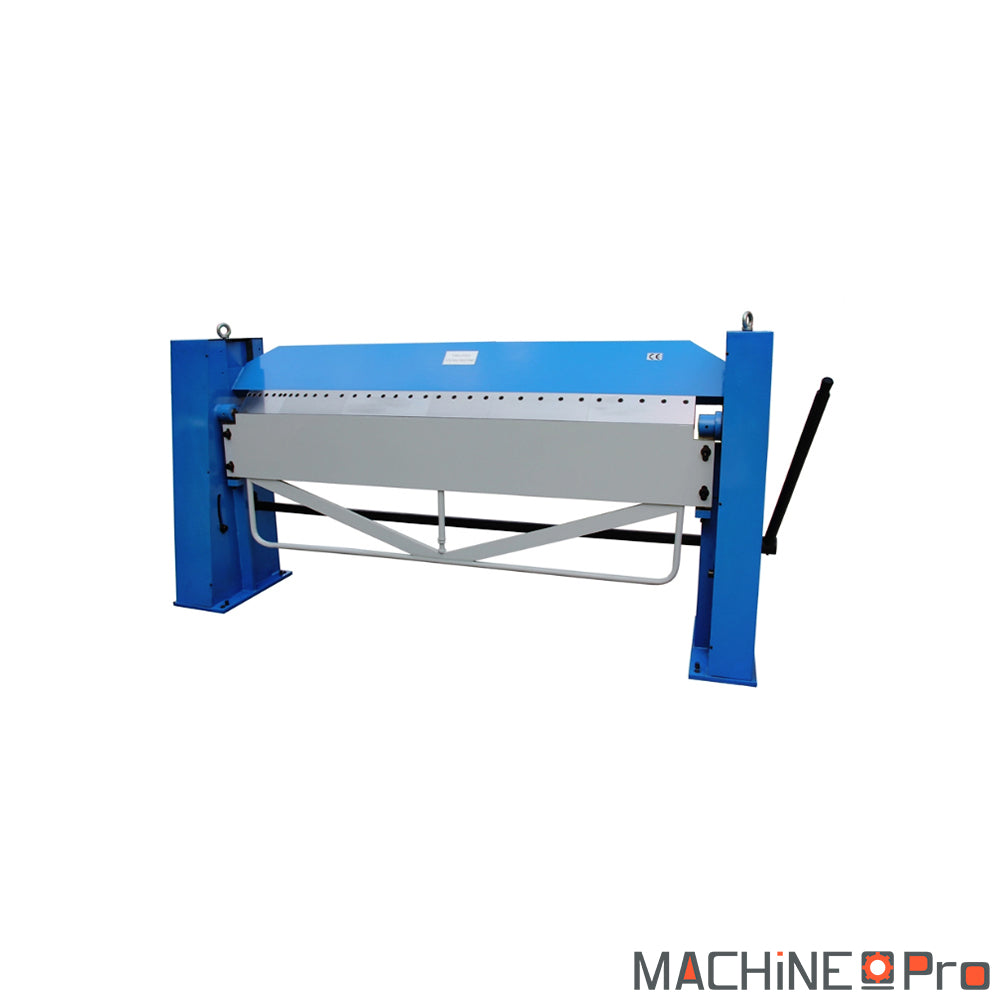

Plieuse manuelle METALPRO TSBS 2020/2

La plieuse manuelle MetalPro TSBS 2020/2 est une presse plieuse mécanique pensée pour le travail de la tôle en atelier de métallerie, de serrurerie et de maintenance industrielle. Elle plie des tôles d'acier jusqu'à 2,0 mm d'épaisseur sur une largeur utile de 2020 mm, avec un angle réglable de 0 à 135 degrés qui couvre la quasi-totalité des plis courants. Son tablier supérieur segmenté, composé de lames de 25 à 400 mm, autorise la réalisation de boîtes, de retours et de profils fermés sans démontage fastidieux. Le bâti et le châssis en acier soudé apportent la rigidité nécessaire pour conserver un pli droit sur toute la longueur, même en sollicitation répétée.

Quel type d'usage

La TSBS 2020/2 s'adresse aux ateliers qui plient de la tôle au quotidien sans recourir à une presse hydraulique. Voici les profils pour lesquels elle est la plus pertinente.

• Atelier de métallerie et serrurerie : pour façonner habillages, coffrets et capotages, cette plieuse traite des tôles d'acier jusqu'à 2,0 mm sur 2020 mm de large en une seule passe. Le pliage manuel reste rapide sur des séries courtes et moyennes, sans temps de chauffe ni programmation.
• Maintenance industrielle et réparation : l'atelier de maintenance plie ponctuellement des pièces de remplacement, des gouttières ou des tôles de protection. La machine répond à ces besoins variés grâce à son angle réglable de 0 à 135 degrés et à ses segments interchangeables, sans alimentation hydraulique ni réglages complexes.
• Fabrication de boîtes et profils fermés : le tablier segmenté, avec ses lames de 25 à 400 mm, permet de réaliser des retours et des boîtes en combinant les segments selon la pièce. On obtient des angles successifs sur une même tôle sans buter contre une lame fixe, ce qui est précieux pour les pièces de coffret électrique ou de carrosserie.
• Travail occasionnel de l'acier inoxydable : la plieuse accepte l'inox en usage occasionnel avec un coefficient matière de 0,75, ce qui réduit l'épaisseur maximale admissible par rapport à l'acier doux. Elle convient pour des pièces inox ponctuelles comme des plans de travail ou des bandeaux, tandis que l'aluminium plus souple se plie avec un coefficient de 1,2.

Critères techniques décortiqués

Quelques valeurs clés déterminent ce que vous pourrez réellement produire avec cette plieuse.

• Largeur de travail de 2020 mm : cette cote correspond à la longueur maximale de pli réalisable en une fois. Elle permet de traiter des panneaux pleine largeur sans reprise ni raccord, ce qui garantit un pli rectiligne continu. Au-delà, il faut fractionner la pièce, d'où l'intérêt d'une telle envergure pour la tôlerie de grand format.
• Épaisseur maxi de 2,0 mm sur acier 400 N/mm² : la capacité est donnée pour un acier de résistance 400 N/mm², référence courante en tôlerie. Sur un acier plus résistant, l'épaisseur admissible diminue, et inversement sur un métal plus tendre. Respecter ce seuil préserve la précision du pli.
• Angle de pliage de 0 à 135 degrés : cette plage couvre les plis à 90 degrés les plus fréquents ainsi que les angles ouverts et les retours fermés. La mesure précise de l'angle facilite la répétabilité d'une pièce à l'autre, du pli aigu pour un ourlet à l'angle obtus pour un évasement.
• Tablier supérieur segmenté : les segments de 25 à 400 mm se montent et se démontent pour libérer le passage des bords déjà pliés. C'est ce qui rend possible la fabrication de boîtes à quatre côtés relevés, là où une lame pleine bloquerait la pièce.
• Bâti et châssis en acier soudé : la structure massive de 1020 kg net limite la flexion sous l'effort de pliage. Cette rigidité maintient un pli régulier sur toute la largeur, sans creux au centre, et assure une stabilité qui évite les vibrations parasites.

Maintenance et longévité

La plieuse demande peu d'entretien, mais quelques gestes réguliers prolongent sa précision et sa durée de service.

• Avant chaque utilisation : vérifiez le serrage des segments et l'absence de jeu sur le tablier supérieur. Un segment mal bloqué dévie le pli et marque la tôle, ce qui compromet la pièce.
• Toutes les 40 heures : lubrifiez les axes d'articulation et les zones de contact mobiles pour conserver un mouvement souple. Un pivot sec s'use prématurément et augmente l'effort manuel nécessaire au pliage.
• Toutes les 250 heures : contrôlez l'état des arêtes de pliage et des lames de tablier, sources directes de la qualité du pli. Une arête émoussée arrondit le rayon de pli et nuit à la netteté du résultat.
• Contrôle annuel : inspectez les soudures du bâti et reprenez les traces de corrosion sur les surfaces nues. La rouille naissante attaque l'acier et finit par fragiliser la structure si elle n'est pas traitée.

Accessoires compatibles

Pour compléter un poste de tôlerie autour de cette plieuse, quelques machines de la gamme MetalPro travaillent en amont ou sur des profils différents.

• Pour débiter la tôle proprement avant pliage, prévoir la cisaille guillotine manuelle MetalPro Q01-2x1000A jusqu'à 2 mm sur 1000 mm.
• Pour façonner des profils décoratifs et galbés, utiliser la plieuse de formes MetalPro FB-4 dédiée aux pliages de forme.
• Pour les plis sur tôle plus fine en petite largeur, ajouter la plieuse manuelle de tôle Cormak PBB 1270 x 2,0 mm au format 1270 mm.

Découvrez toute notre gamme : MétalPro.
