Cintreuse 3 Galets METALPRO TR-40
Vous économisez :
Livraison à partir de 25,90 €, partout en France.
- Service après-vente assuré par nos soins
- Garantie 1 an pour les pros, 2 ans pour les particuliers
- Un conseil ? 04 90 29 50 98
Description
La cintreuse 3 galets METALPRO TR-40 est une machine manuelle conçue pour le cintrage de tubes, fers plats et profils jusqu'à 40 x 40 x 1,5 mm. Son galet supérieur cranté entraîne la pièce sans patinage et se règle en montée et descente par commande manuelle, ce qui permet d'enfoncer progressivement la matière sur une course verticale de 150 mm. Les deux galets inférieurs cylindriques offrent un écartement réglable de 320 à 480 mm pour adapter l'appui à chaque section travaillée. Avec un poids net de 20 kg et des dimensions de 550 x 250 x 400 mm, elle se fixe sur établi ou sur socle et reste exploitable dans un atelier de surface réduite.

Quel type d'usage
Cette cintreuse manuelle s'adresse aux ateliers qui réalisent des cintrages ponctuels ou de petites séries sur acier de section moyenne.
- Serrurier métallier : la TR-40 met en forme des cadres, arceaux et renforts en tube carré jusqu'à 40 x 40 x 1,5 mm. La course verticale de 150 mm du galet supérieur autorise des passes successives pour atteindre des rayons serrés sans plier la pièce. C'est le format adapté aux fabrications unitaires et aux petites quantités courantes en métallerie.
- Atelier de maintenance : elle reprend des fers plats et des profils rectangulaires pour des réparations, des adaptations ou la fabrication de pièces de rechange. L'écartement réglable de 320 à 480 mm entre galets inférieurs permet de traiter des sections variées sans changer d'outillage. Le galet entraîneur cranté assure un avancement régulier même sur des barres déjà déformées.
- Fabrication unitaire et prototypage : le réglage progressif du galet supérieur par commande manuelle donne un contrôle fin du rayon obtenu, utile lorsque chaque pièce diffère. L'opérateur ajuste l'enfoncement entre deux passes et contrôle la forme au gabarit. Cette progressivité limite le rebut sur des pièces non répétitives.
- Atelier polyvalent à faible cadence : avec ses 20 kg et son encombrement de 550 x 250 x 400 mm, la machine se fixe sur un établi existant et se range facilement. Elle convient aux structures qui cintrent occasionnellement et n'ont pas besoin d'une cintreuse hydraulique. La conception entièrement manuelle évite toute alimentation électrique sur le poste.
Critères techniques décortiqués
Les cotes des galets et leurs réglages déterminent la capacité réelle et la régularité du cintrage obtenu.
- Galet supérieur entraîneur : d'un diamètre de 90 mm et d'une largeur de 50 mm, il est cranté pour entraîner la pièce sans patinage. C'est lui qui transmet l'effort et impose la progression de la matière entre les galets inférieurs. Son crantage maintient l'adhérence même sur tube lisse ou légèrement graissé.

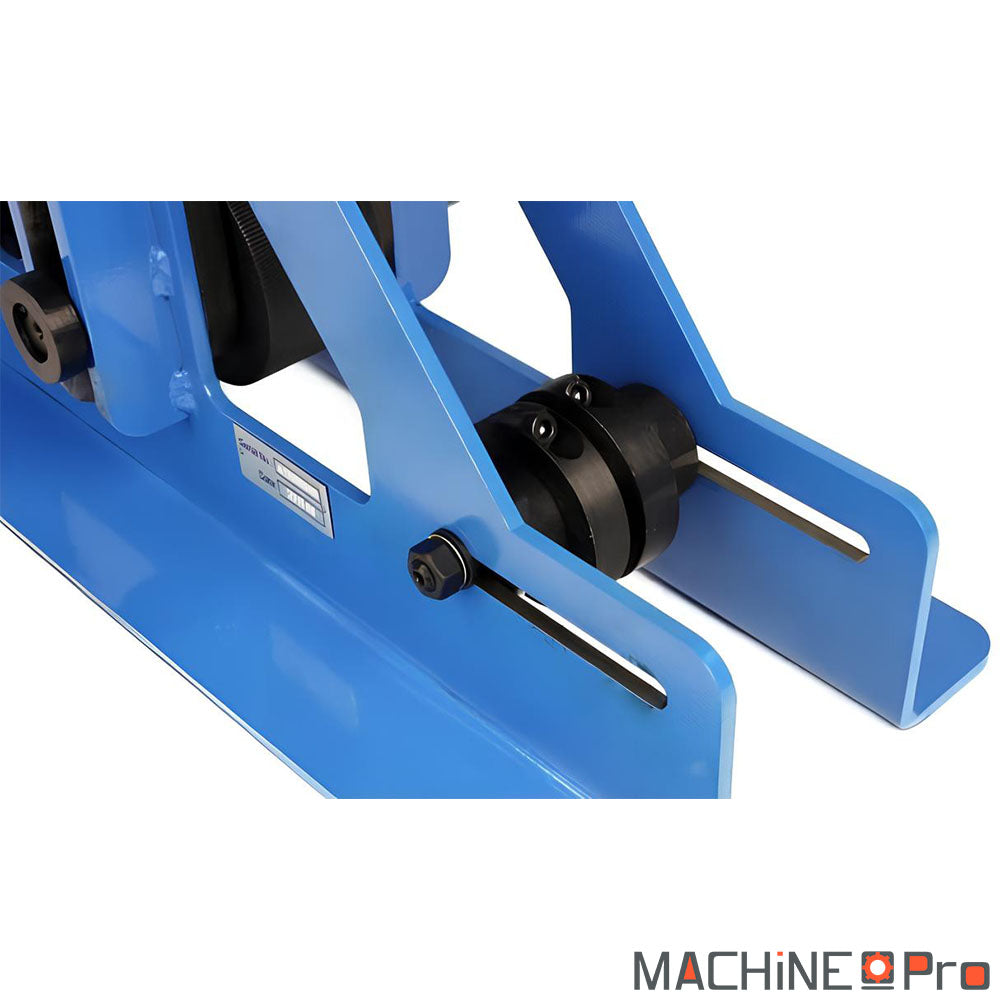

- Galets inférieurs réglables : de diamètre 40 mm et de largeur 78 mm, ils se positionnent de 320 à 480 mm d'écartement. Un écartement large adoucit le rayon et ménage la pièce, un écartement réduit resserre la courbure. Ce réglage permet d'adapter l'appui à la section et à la nuance d'acier travaillée.

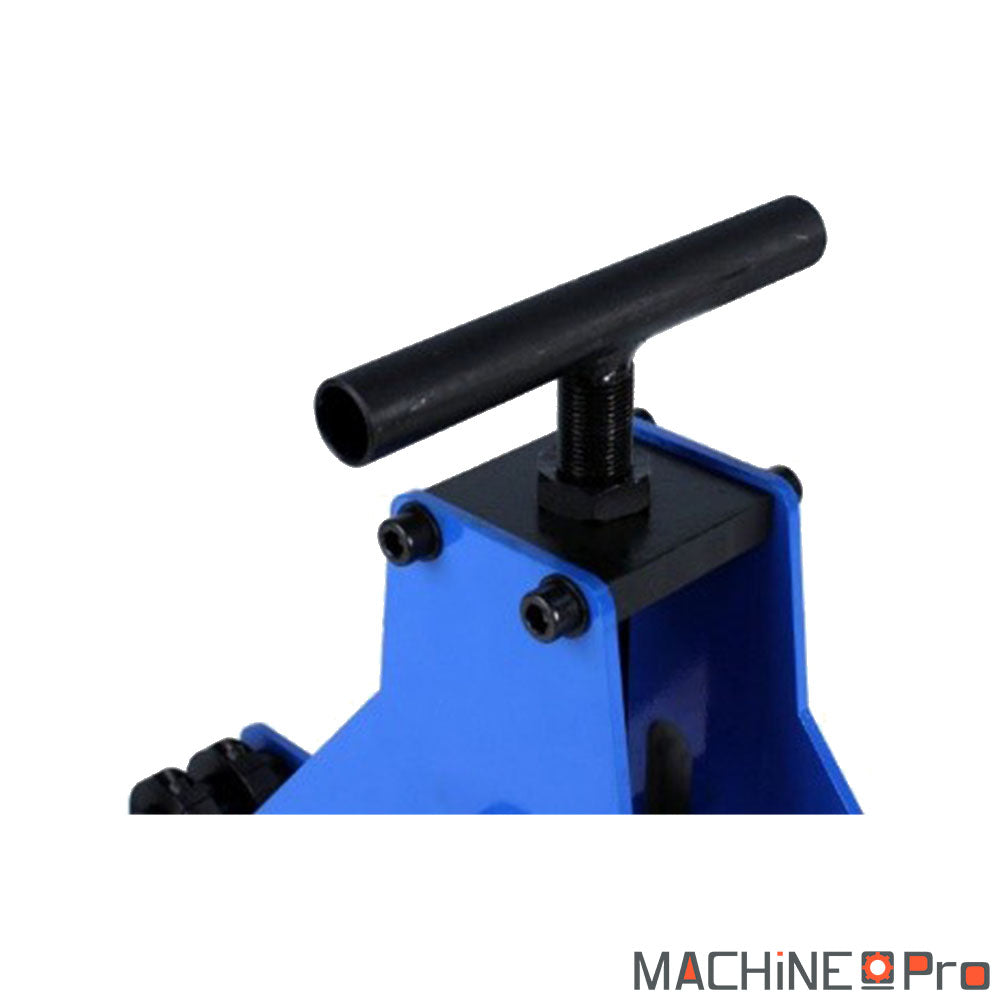

- Course verticale 150 mm : elle pilote l'enfoncement du galet supérieur et donc le rayon final, obtenu par passes successives. Plus on descend le galet, plus la courbure se resserre, ce qui se contrôle progressivement à la commande manuelle. Cette amplitude couvre une large plage de rayons sur les sections admissibles.

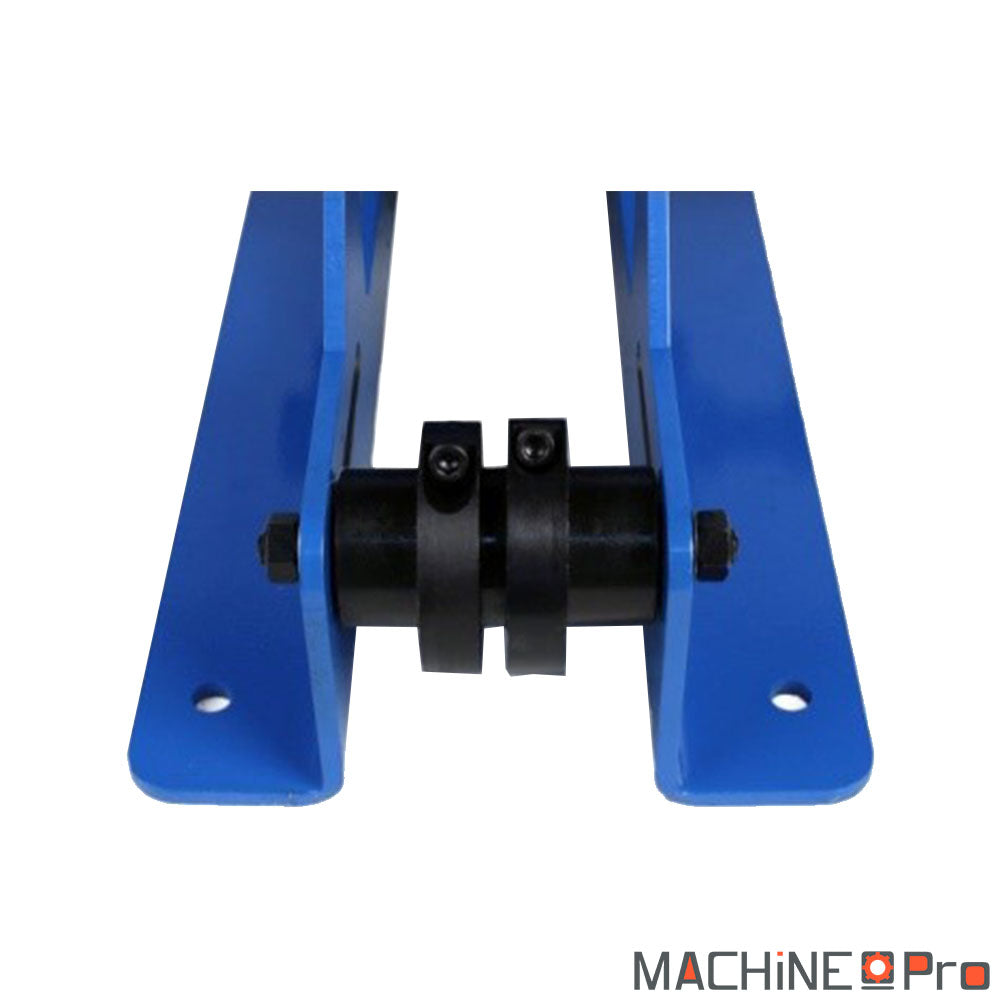

- Bagues réglables des galets inférieurs : de diamètre 65 mm et de largeur 14 mm, avec un écartement maximum de 50 mm, elles guident latéralement tubes et profils. Elles maintiennent la pièce dans l'axe pendant le cintrage et limitent le voilage. Leur réglage s'ajuste à la largeur exacte du profil engagé.
- Capacité 40 x 40 x 1,5 mm : la machine accepte le tube carré jusqu'à cette section, ainsi que le tube rectangulaire, le fer plat et le carré plein. La capacité effective dépend de la nuance et de l'épaisseur réelle de la matière. Respecter cette limite préserve les galets et la qualité de la courbe.
- Construction acier 20 kg : la structure laquée mesure 550 x 250 x 400 mm pour un poids net de 20 kg, prévue pour une fixation sur établi ou socle. Galets et bagues sont en acier traité spécial, qui résiste à l'abrasion répétée du cintrage. Cette robustesse maintient la précision des réglages dans la durée.
Maintenance et longévité
Un entretien régulier des galets, des bagues et des organes de réglage préserve la précision du cintrage et la durée de vie de la machine.
- Avant chaque série : nettoyer les galets et les bagues des résidus et limailles pour éviter les marques sur la pièce. Une surface propre garantit aussi une bonne adhérence du galet entraîneur cranté.
- Toutes les 40 heures : lubrifier les axes et la vis de commande du galet supérieur, puis vérifier le serrage des galets inférieurs. Une vis bien graissée conserve un réglage souple et précis de la course verticale.
- Toutes les 250 heures : contrôler l'usure des galets en acier traité et l'absence de jeu sur la course verticale de 150 mm. Des galets marqués ou un jeu excessif dégradent la régularité du rayon obtenu.
- Tous les 1000 heures : vérifier l'état des bagues réglables et reprendre les ajustements d'écartement de 320 à 480 mm si nécessaire. Un guidage latéral usé laisse voiler les profils et fausse le cintrage.
- Annuel : inspecter la structure en acier laqué et la fixation sur établi, puis reprendre la protection anticorrosion si besoin. Une carcasse saine maintient l'alignement des galets et la stabilité pendant le travail.
Accessoires compatibles
Pour manipuler les tubes et profils acier en toute sécurité, prévoir une protection adaptée des mains.
- Pour protéger les mains lors de la manipulation des profils, équiper l'opérateur de Gants multi-usage en croûte de cuir résistants à l'abrasion.
Fiche technique
| Caractéristique | Valeur |
|---|---|
| Type de cintrage | Non communiqué |
| Commande | Manuelle |
| Réglage galet supérieur | Montée et descente par commande manuelle |
| Positions de travail | Non communiqué |
| Galets entraîneurs | 1 galet entraîneur cranté, 2 galets inférieurs cylindriques |
| Diamètre des arbres porte galets | Non communiqué |
| Vitesse de rotation des galets | Non communiqué |
| Tension d'alimentation | Non communiqué |
| Puissance installée | Non communiqué |
| Capacité fer plat à plat | Non communiqué |
| Capacité fer rond | Non communiqué |
| Capacité tube carré | 40 x 40 x 1,5 mm |
| Sécurité | Non communiqué |
| Structure | Acier traité spécial (galets et bagues) |
| Dimensions d'emballage | 550 x 250 x 400 mm |
| Poids net | 20 kg |
| Poids brut | 21 kg |
Questions sur ce produit
Les réponses aux questions qu'on nous pose sur cette machine. Vous ne trouvez pas la vôtre ? Nous vous répondons.
Quels profils et quelle section maximale la TR-40 peut-elle cintrer ?
Comment règle-t-on le rayon de cintrage sur cette machine manuelle ?
Quel est l'écartement réglable des deux galets inférieurs ?
Pourquoi le galet supérieur est-il cranté ?
Quel entretien régulier la TR-40 demande-t-elle ?
