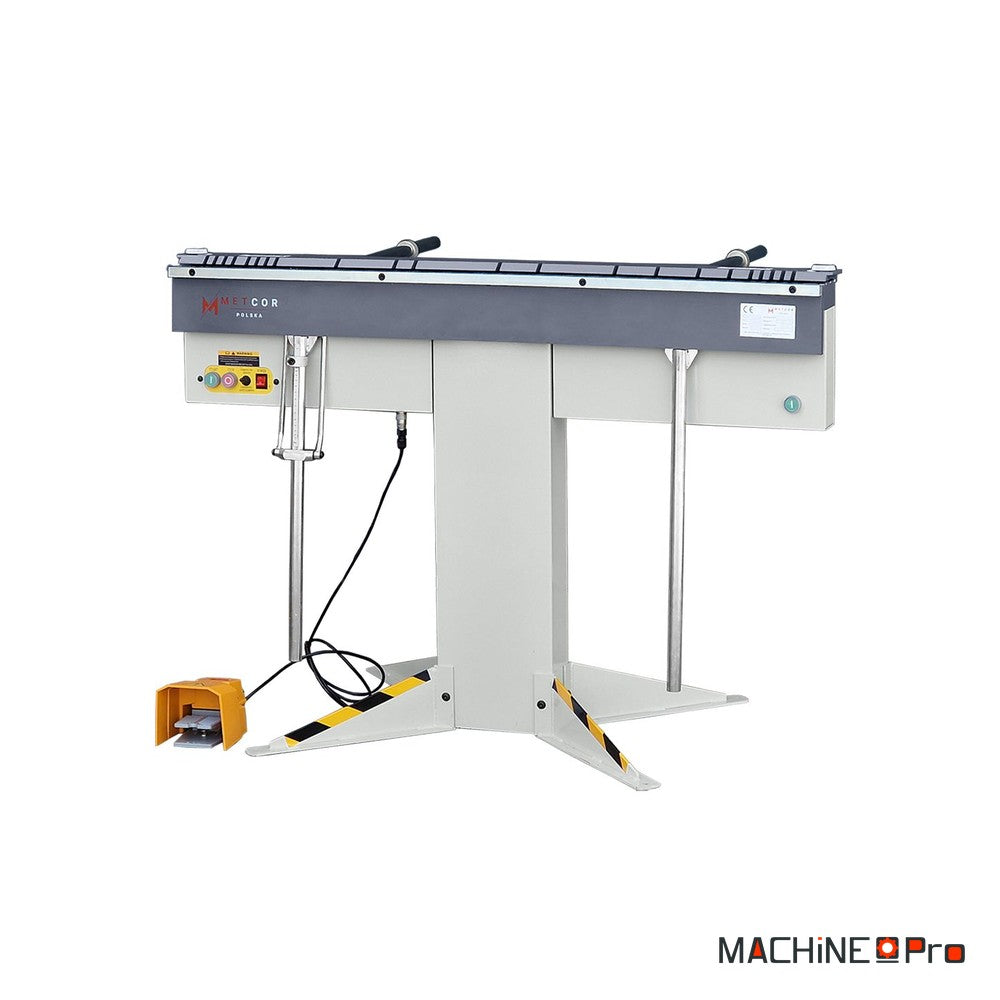

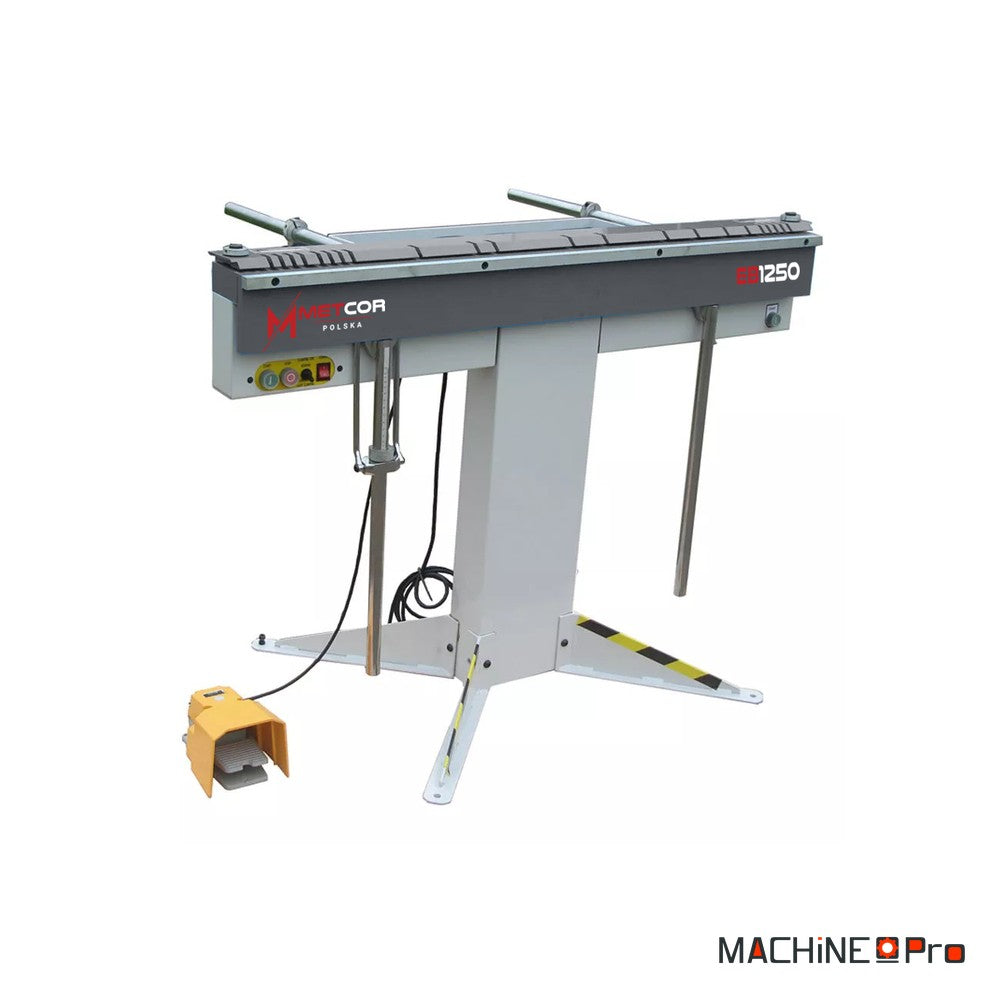

Plieuse magnétique de tôle METCOR EB1250

La plieuse magnétique de tôle METCOR EB1250 est conçue pour le pliage manuel et précis de feuilles de tôle le long d'une ligne droite, sous différents angles. Le constructeur la présente comme un outil clé pour les ateliers qui fabriquent des éléments en tôle tels que les conduits de ventilation rectangulaires, les cheminées, les bavettes d'égout ou les couronnements de murs coupe-feu. Le serrage est assuré par un électroaimant puissant qui développe une force de 6 tonnes : à l'appui sur le bouton de marche, l'aimant attire la matrice supérieure contre la tôle et empêche la matière de se déplacer pendant le pliage, ce qui donne des résultats précis et reproductibles. Le maintien du bouton d'arrêt désactive l'électroaimant, le guide se soulève et libère la pièce. La machine plie la tôle jusqu'à 1,6 mm d'épaisseur sur une largeur de travail de 1250 mm, et dix presseurs sont fournis avec elle.

Quel type d'usage

METCOR nomme quatre familles de pièces pour cette machine, puis une cinquième famille liée au pliage sur rayon.

• Conduits de ventilation rectangulaires : le constructeur cite cette fabrication en premier. La largeur de travail est de 1250 mm et l'arête de pliage mesure 1300 mm.
• Cheminées : METCOR cite les cheminées parmi les éléments en tôle produits avec cette machine. Le pliage se fait à la main, le long d'une ligne droite et sous différents angles.
• Bavettes d'égout : le constructeur les nomme parmi les pièces visées. Le serrage électromagnétique de 6 tonnes maintient la tôle en place pour un résultat reproductible d'une pièce à l'autre.
• Couronnements de murs coupe-feu : quatrième famille citée par METCOR. Le guide arrière de 640 mm et la distance entre les points de levage de 1260 mm complètent les cotes de travail.
• Éléments à formes arrondies : le pliage sur rayon est présenté comme utile pour les éléments décoratifs, les composants de construction et les branches automobile et aéronautique. Il demande un rouleau en acier supplémentaire, non fourni avec la machine.

Critères techniques décortiqués

Voici les valeurs publiées par METCOR et ce que chacune recouvre sur cette plieuse.

• Force de serrage de 6 tonnes : c'est la valeur annoncée pour l'électroaimant. Le constructeur indique que la matière est ainsi tenue de manière stable et durable pendant le pliage, ce qui augmente la précision et la qualité d'exécution.
• Capacité de 1,6 mm sur 1250 mm : la fiche constructeur donne 1,6 mm d'épaisseur maximale de tôle pour 1250 mm de largeur de travail, sans distinction de matière.

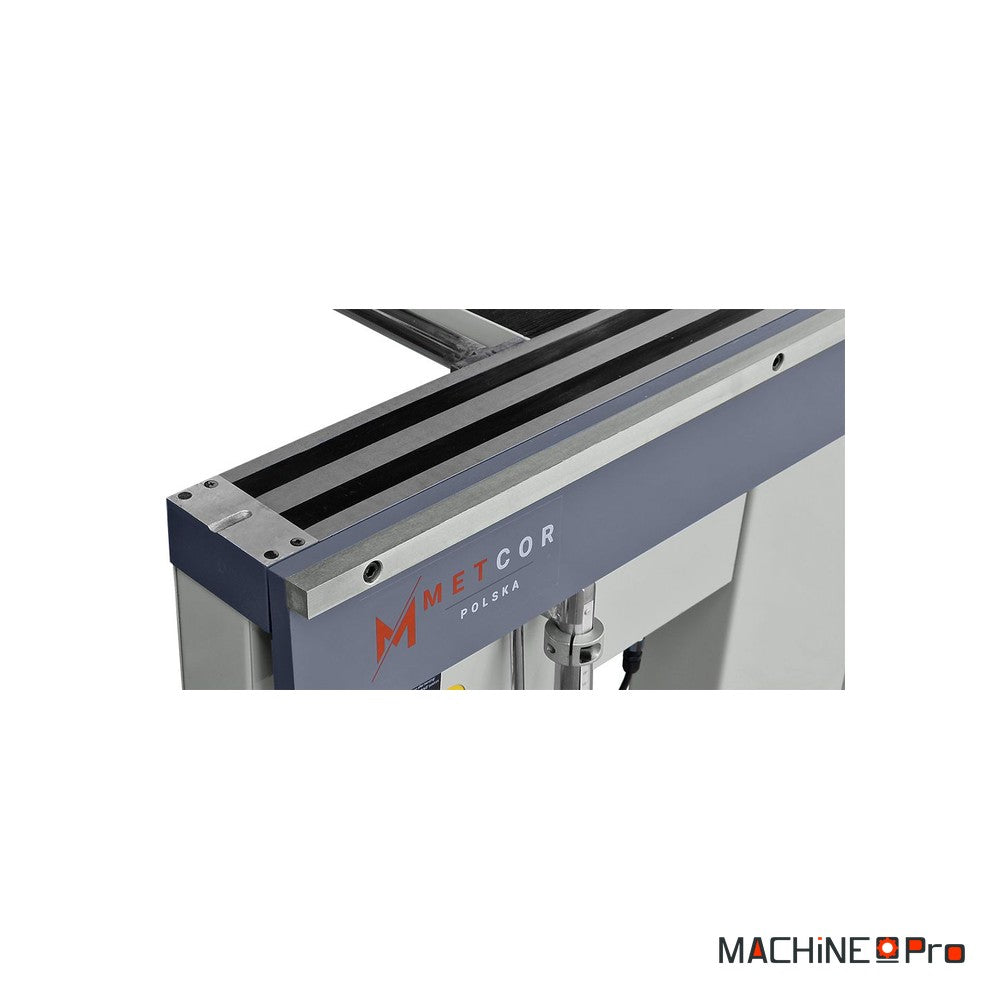

• Arête de pliage de 1300 mm : METCOR publie cette longueur d'arête de pliage, distincte de la largeur de travail de 1250 mm. Le guide arrière est donné à 640 mm.

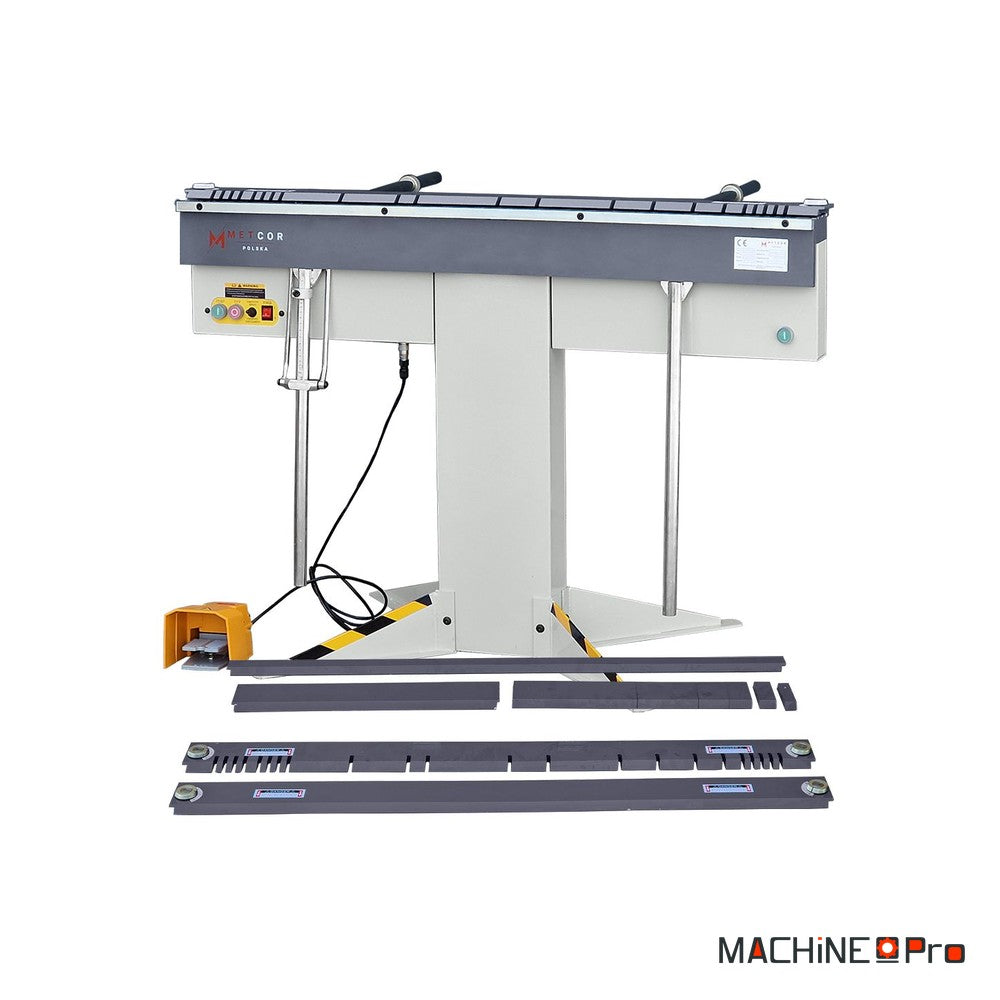

• Dix presseurs fournis : trois presseurs de 1250 mm, un standard, un percé pour les pliages atypiques et un étroit, plus sept modules de 2,5 à 58,5 cm. Le constructeur précise qu'ils se fixent sans outil, l'électroaimant les retenant seul, et que le changement prend quelques secondes.
• Cycle de travail de 30 % et limitation thermique 70 degrés : ce sont les deux valeurs publiées pour le fonctionnement électrique, avec un courant nominal de 6 ampères et une commande à pédale de série.

Maintenance et longévité

METCOR ne publie pas de programme d'entretien. Les gestes ci-dessous portent sur les organes que le constructeur décrit sur cette machine.

• Propreté des faces magnétiques : essuyer la face des électroaimants et le dessous des presseurs à chaque changement d'outil. Une limaille prise entre les deux crée un jeu et le contact magnétique s'en trouve rompu.
• Respect du cycle de travail : laisser l'électroaimant refroidir entre deux séries soutenues. Le constructeur annonce un cycle de travail de 30 %, et une limitation thermique réglée à 70 degrés.
• Contrôle de la commande à pédale : inspecter la gaine du câble et le fonctionnement de la pédale fournie de série. Un contact intermittent relâche le serrage en pleine passe, avec le risque que la tôle se déplace.
• Sélecteur de mise au repos : vérifier que le sélecteur passe franchement de la fonction de travail à la fonction de repos. Le constructeur lui attribue une hausse de la sécurité, en réduisant le risque de mises en marche non voulues.
• Arête de pliage : contrôler l'état de l'arête de pliage de 1300 mm. Une arête matée agrandit le rayon obtenu, et le pli perd la netteté attendue.
