Presse plieuse hydraulique METCOR HP-24N

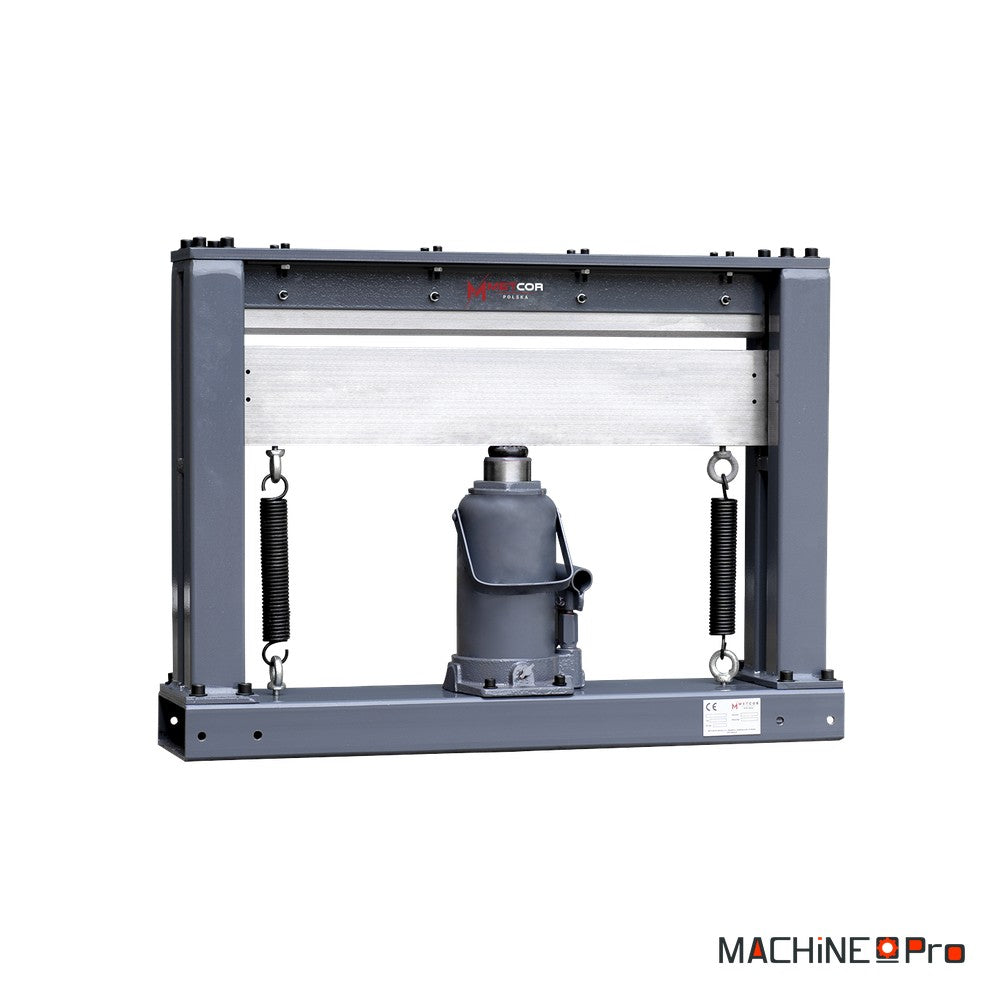

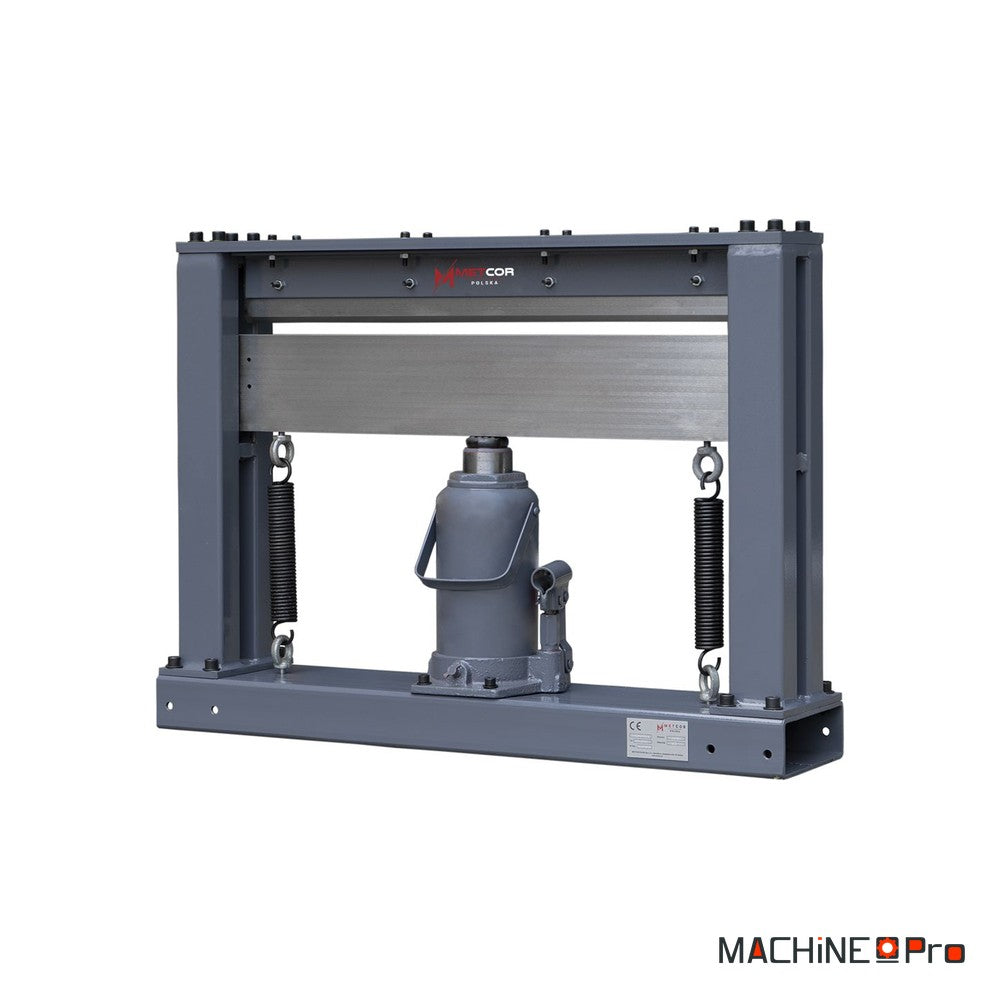

La presse plieuse hydraulique METCOR HP-24N est décrite par le constructeur comme un vérin hydraulique de pliage compact mais robuste, conçu pour augmenter l'efficacité du travail. Il développe une force de 20 tonnes, soit 200 kilonewtons, ce qui facilite le travail et en améliore la précision. La largeur de pliage maximale est de 610 mm et la plage de pliage va de 0 à 90 degrés. Les capacités en épaisseur sont annoncées matière par matière : 2,0 mm en acier sur une demi-largeur, 1,5 mm en acier sur la pleine largeur, 2,5 mm en aluminium et 1,2 mm en acier inoxydable. METCOR présente ces possibilités comme adaptées à des travaux d'usinage du métal variés, avec des pliages réguliers et précis. La machine est équipée de ressorts de rappel : la poutre de pliage revient automatiquement à sa position initiale après chaque pliage, ce qui augmente la productivité. La course du piston est de 260 mm et le relevage maximal de la poutre de 25,4 mm.

Quel type d'usage

METCOR décrit une machine destinée à des travaux d'usinage du métal variés, et publie ses capacités matière par matière plutôt que par famille de pièces.

• Travaux d'usinage du métal variés : c'est la formule employée par le constructeur pour situer l'emploi de cette presse. Il l'appuie sur des pliages qu'il annonce réguliers et précis.
• Pliage de l'acier : METCOR distingue deux cas, 2,0 mm sur une demi-largeur et 1,5 mm sur la pleine largeur de 610 mm. Ce sont les deux seules valeurs publiées pour cette matière.
• Pliage de l'aluminium : la capacité annoncée atteint 2,5 mm, la plus élevée des quatre. Le constructeur la cite explicitement en présentant les possibilités de la machine.
• Pliage de l'acier inoxydable : la capacité annoncée est de 1,2 mm, la plus basse des quatre. Elle complète le tableau des matières publié par METCOR.
• Travail en série : les ressorts de rappel ramènent automatiquement la poutre de pliage à sa position initiale après chaque pliage. Le constructeur y voit un gain de productivité et une constance de fonctionnement sur toute la durée d'emploi.

Critères techniques décortiqués

La fiche METCOR publie une force, une largeur, quatre épaisseurs par matière et trois cotes de mouvement. Voici ce que dit chacune.

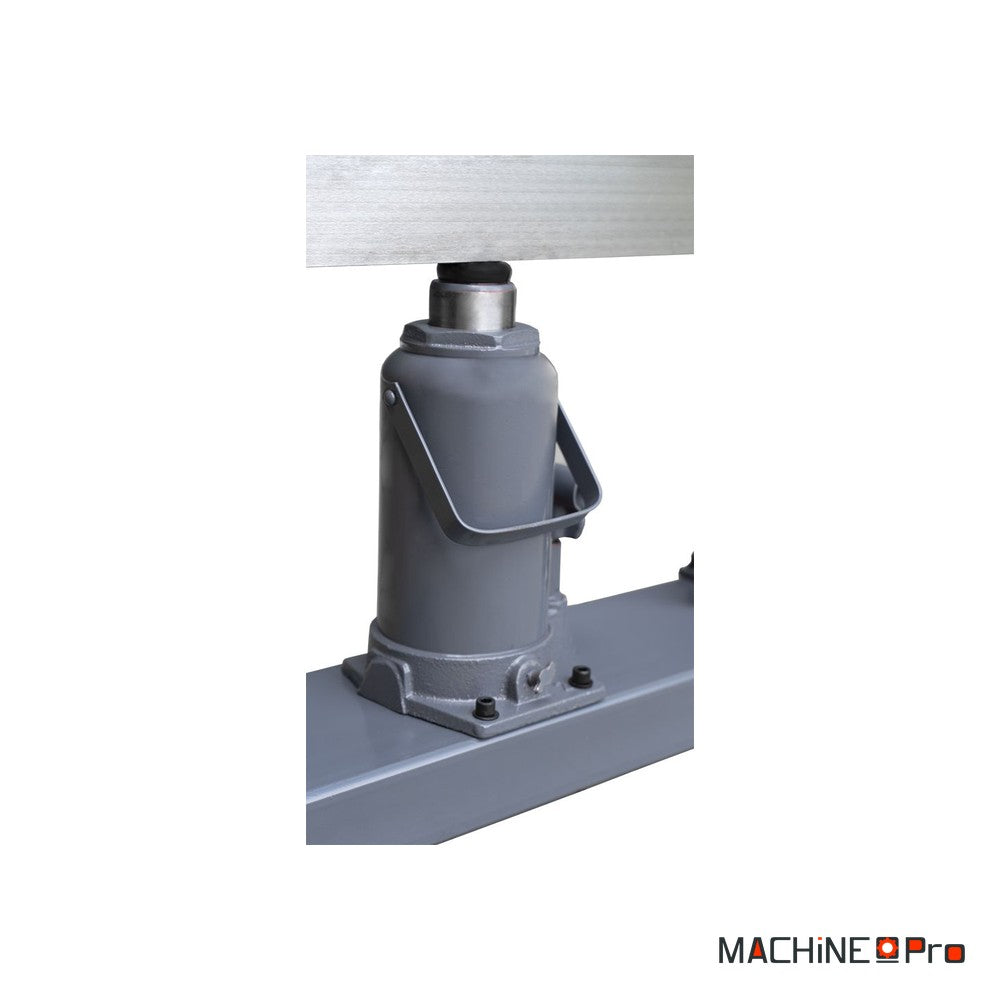

• 20 tonnes, soit 200 kilonewtons : c'est la force de pression que le constructeur annonce pour ce vérin hydraulique. METCOR la relie directement à la facilité et à la précision du travail obtenu.
• Largeur de pliage maximale de 610 mm : c'est la largeur de pliage publiée par le constructeur. Elle sert aussi de référence à la distinction entre demi-largeur et pleine largeur dans les capacités en acier.
• Deux valeurs pour l'acier, 2,0 et 1,5 mm : METCOR annonce 2,0 mm quand le pliage est mené sur une demi-largeur et 1,5 mm sur la pleine largeur. Les deux cas sont publiés séparément dans son tableau.
• Plage de pliage de 0 à 90 degrés : c'est l'amplitude d'angle annoncée par le constructeur. Il précise que la machine travaille dans cette plage avec précision, y compris sur les 2,5 mm d'aluminium.
• Course de 260 mm et relevage de 25,4 mm : la course du piston et le relevage maximal de la poutre sont deux valeurs distinctes du tableau METCOR. La première décrit le mouvement du vérin, la seconde la hauteur atteinte par la poutre de pliage.

Maintenance et longévité

Une presse hydraulique demande peu d'entretien, à condition de surveiller le circuit, les ressorts de rappel et les outils de pliage.

• Contrôle du circuit hydraulique : vérifier le niveau et l'absence de suintement aux raccords selon la notice du constructeur. Une fuite naissante se voit à une trace grasse bien avant que la force ne baisse.
• Purge en cas de course spongieuse : si le vérin descend mou ou par à-coups, de l'air est entré dans le circuit. La purge suivant la procédure du constructeur rétablit une descente franche.
• Vérification des ressorts de rappel : contrôler que la poutre remonte franchement à sa position initiale après chaque pliage. C'est ce retour automatique auquel METCOR rattache le gain de productivité et la constance du fonctionnement.

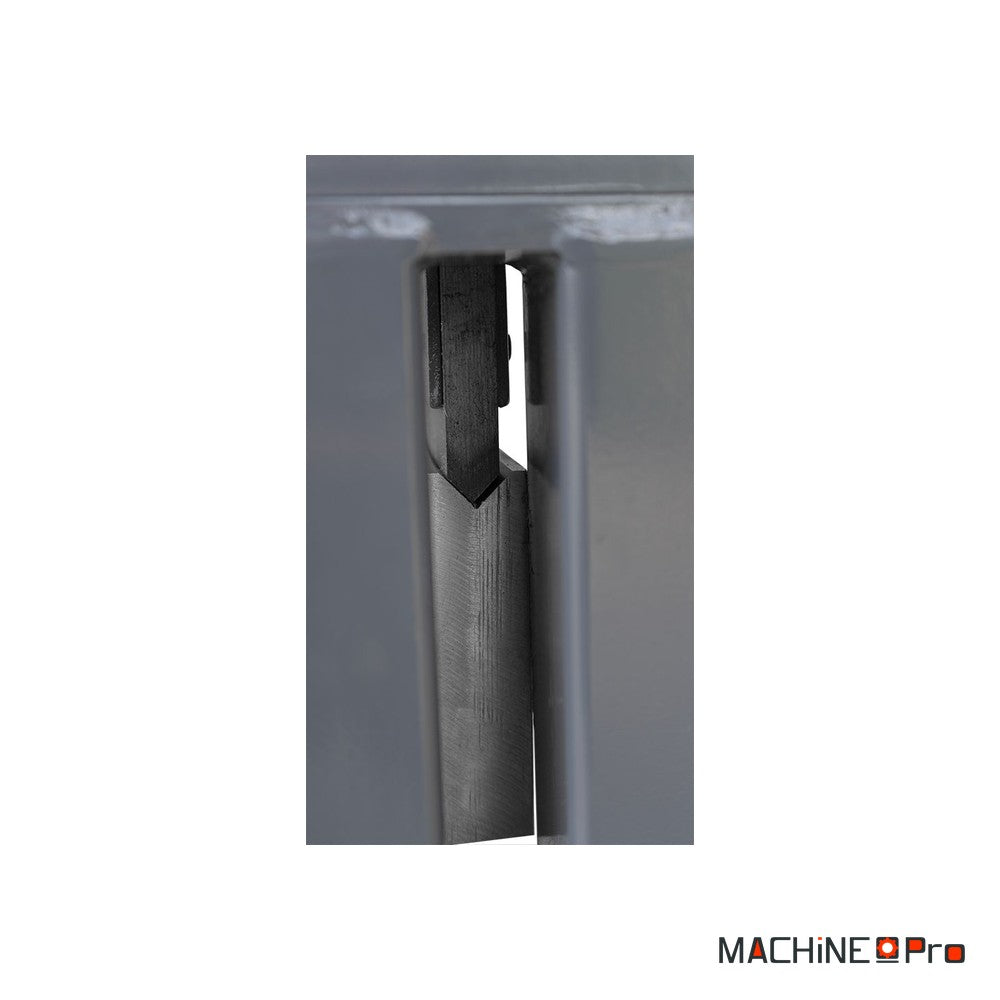

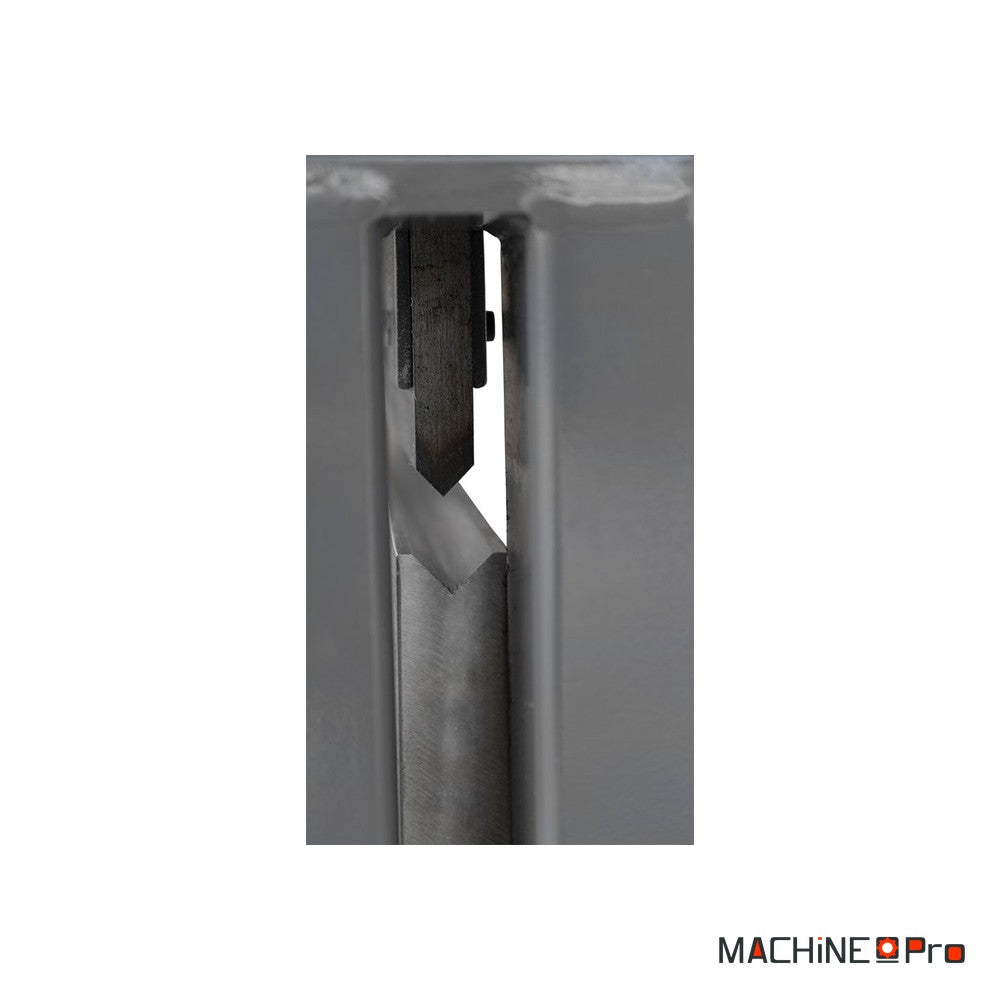

• Propreté des outils de pliage : essuyer les faces de l'outil et retirer les copeaux entre deux pièces. Un grain de métal pris sous une force de 20 tonnes marque la pièce et abîme durablement l'outil.
• Fixation de la machine sur son support : resserrer les vis de fixation régulièrement. Une machine de 59 kg qui bouge sous l'effort dévie le pliage et fatigue inutilement son bâti.
