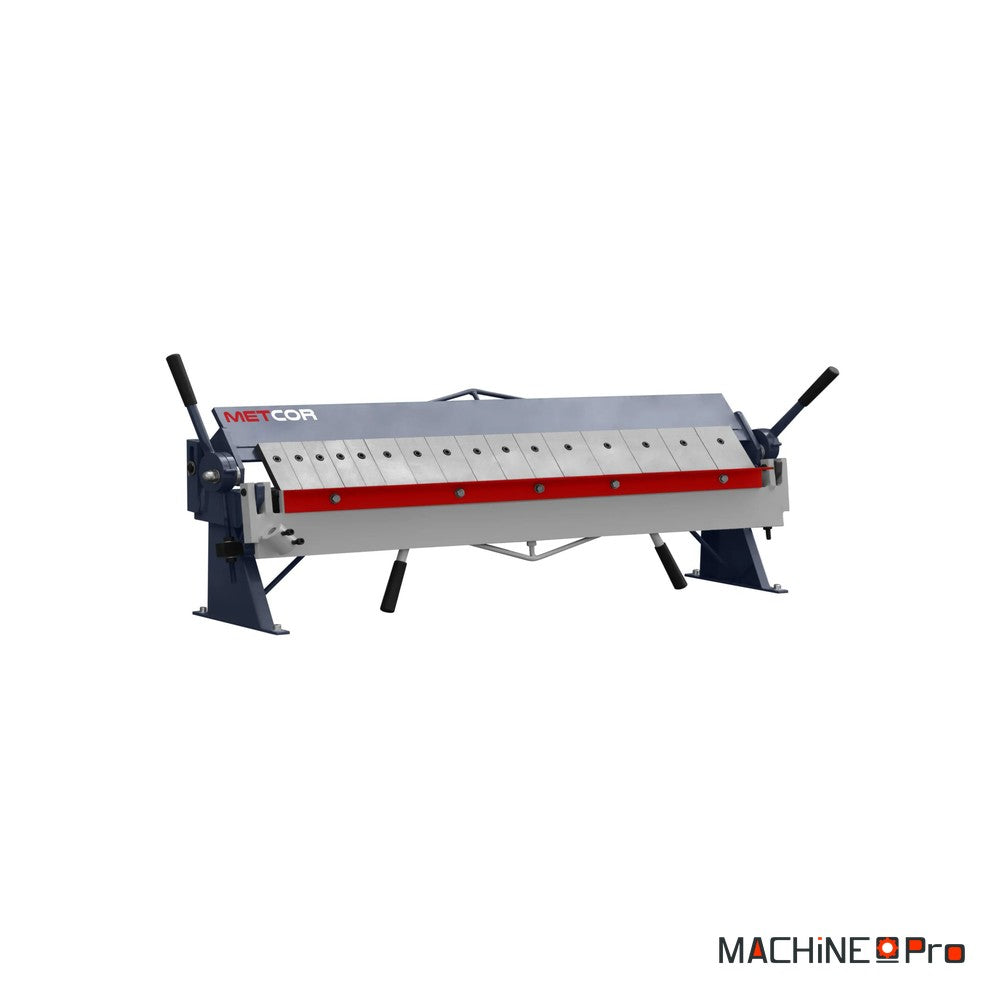

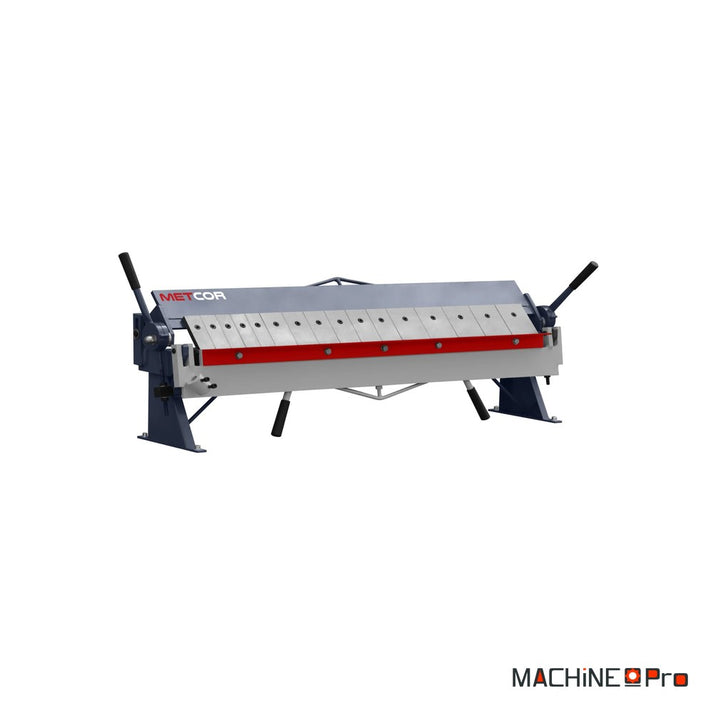

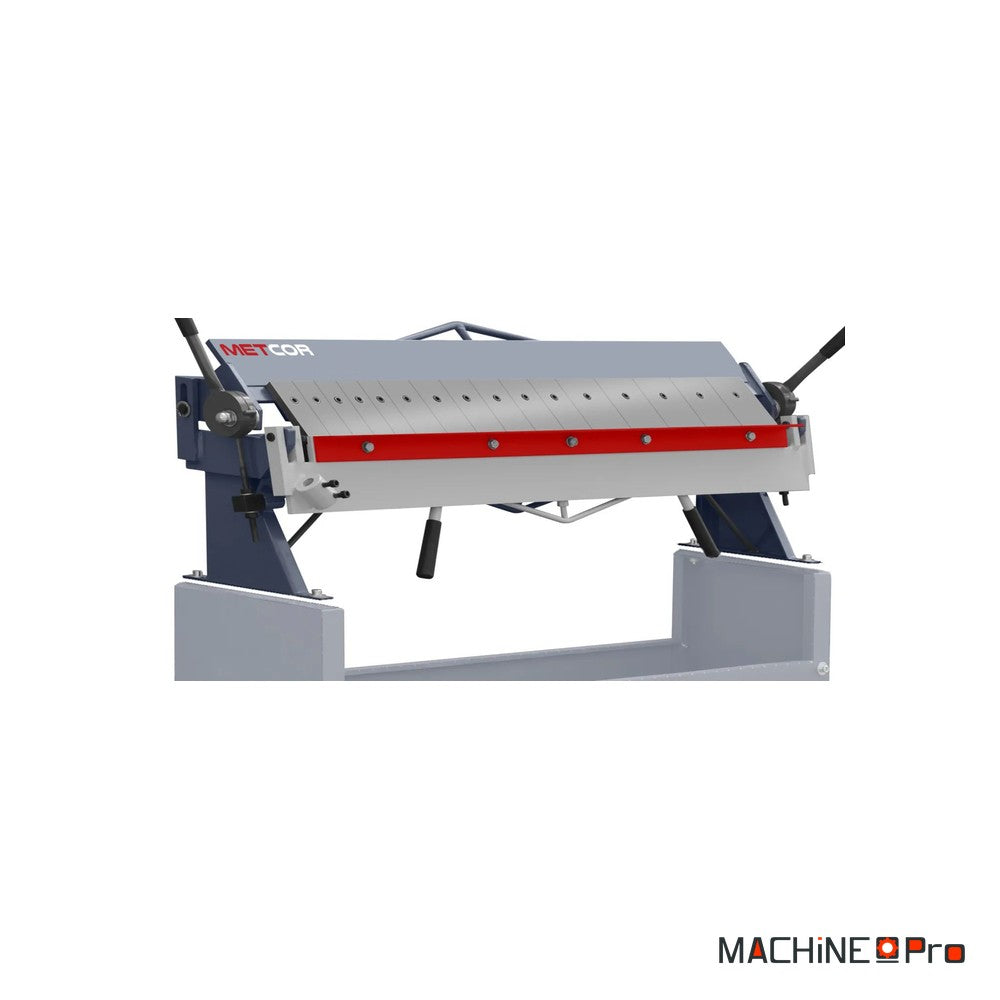

Plieuse segmentée de tôle METCOR W1,5x1220A

La plieuse segmentée de tôle METCOR W1,5x1220A permet de réaliser des profils et des pliages. La largeur de travail est de 1220 mm, l'épaisseur maximale de tôle de 1,5 mm et l'ouverture maximale de 30 mm. Sa poutre supérieure porte 16 segments répartis en trois largeurs : cinq de 50 mm, six de 76 mm et cinq de 102 mm. Ces segments sont montés sur vis à six pans creux, ce qui rend leur changement et leur déplacement faciles pour s'adapter au type de pliage voulu, et leur démontage comme leur retrait sont simples et rapides. Le système de relevage de la poutre supérieure, associé au réglage de la pression de serrage, est un grand atout de ce modèle. Le rail de serrage supérieur présente un angle au sommet de 45 degrés, et c'est de là que découle la plage de pliage de 0 à 135 degrés. La machine mesure 1500 x 350 x 530 mm et pèse 149 kg.

Quel type d'usage

Six branches d'activité emploient cette plieuse comme un élément d'équipement indispensable.

• Bâtiment : c'est la première branche visée par ce modèle. Les 1220 mm de largeur de travail et les 1,5 mm d'épaisseur maximale y délimitent ce que la machine accepte.
• Couverture : la couverture figure parmi les métiers utilisateurs du modèle. La plage de pliage de 0 à 135 degrés et l'ouverture maximale de 30 mm en fixent le cadre de travail.
• Automobile et construction de machines : ces deux branches figurent aussi parmi les utilisateurs de la machine. La composition libre des 16 segments permet d'ajuster la longueur pliée à chaque pièce.
• Ventilation : ce secteur fait aussi partie de ceux qui emploient la machine. Le démontage et le retrait rapides des segments servent le passage d'un type de pliage à l'autre.
• Publicité et enseigne : c'est la sixième branche concernée. La solidité de la construction, la simplicité d'utilisation et le prix sont les grands atouts de ce modèle.

Critères techniques décortiqués

Les valeurs ci-dessous décrivent ce que la machine reçoit, comment sa poutre supérieure est composée et d'où vient sa plage d'angle.

• Largeur de travail de 1220 mm : cette largeur donne à la machine une grande étendue d'emplois possibles, sur de la tôle allant jusqu'à 1,5 mm d'épaisseur.
• Épaisseur maximale de 1,5 mm : cette capacité tient à la construction segmentée de la plieuse. C'est la seule limite d'épaisseur donnée pour ce modèle.

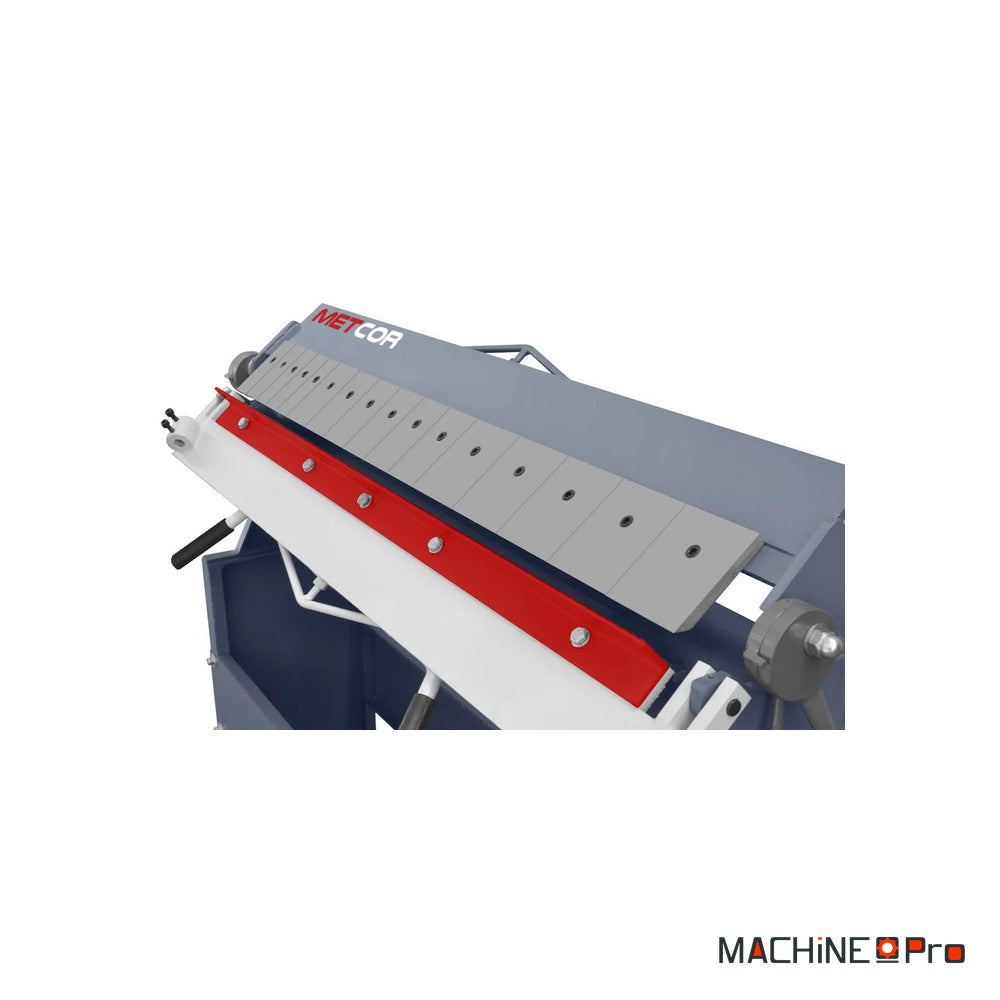

• 16 segments de 50, 76 et 102 mm : cinq segments de 50 mm, six de 76 mm et cinq de 102 mm composent la poutre supérieure. Leur montage sur vis à six pans creux rend leur changement et leur déplacement faciles selon le type de pliage recherché.

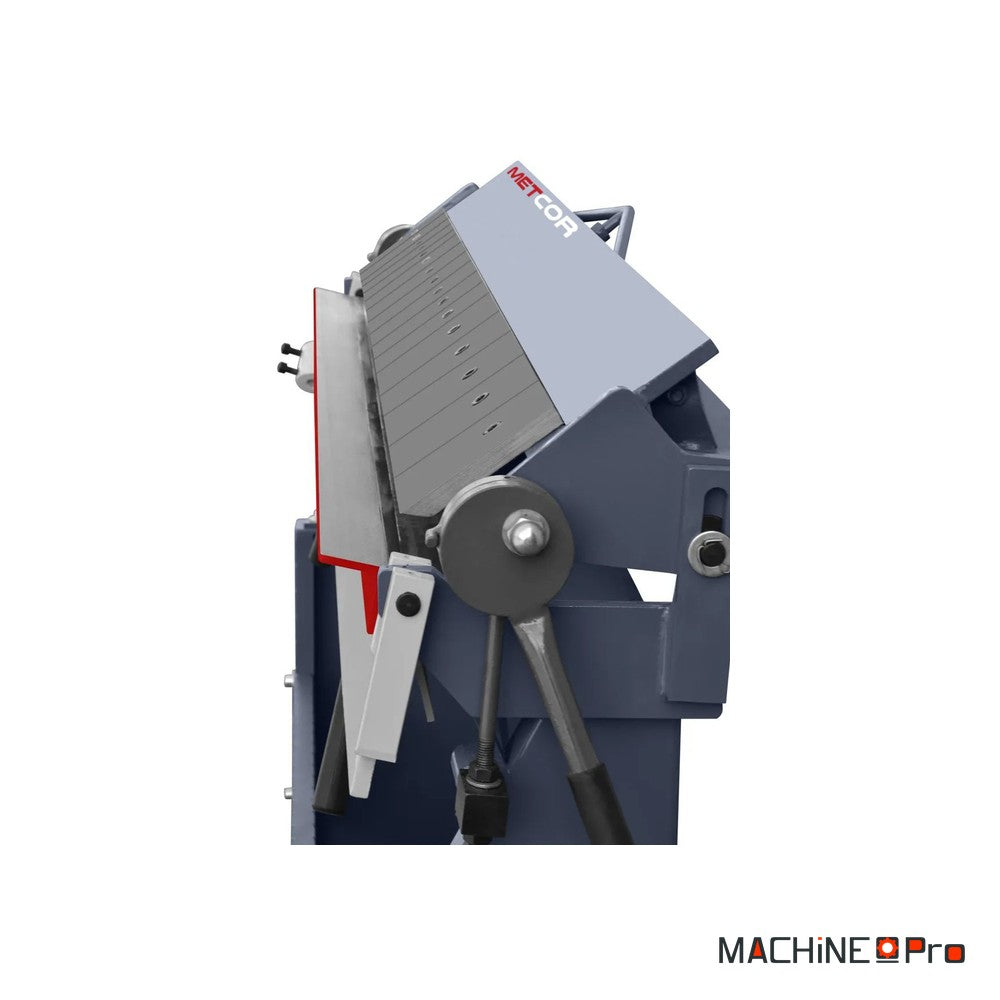

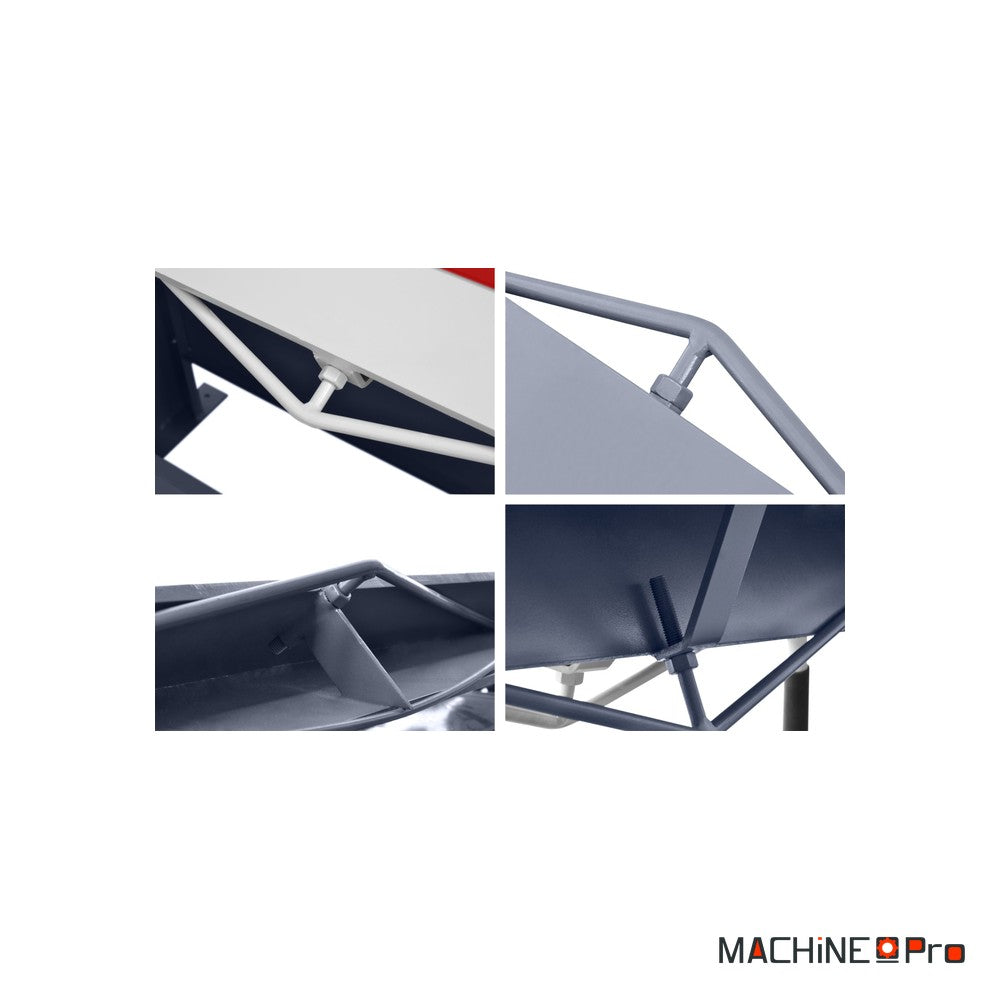

• Angle au sommet de 45 degrés du rail de serrage : c'est cette géométrie du rail supérieur qui donne la plage de pliage de 0 à 135 degrés. Le système de relevage de la poutre, associé au réglage de la pression de serrage, est un grand atout du modèle.
• 149 kg et ancrage au sol : le poids de la machine et la possibilité de l'ancrer au sol assurent ensemble la stabilité et la sécurité du travail. L'ouverture maximale sous la poutre est de 30 mm.

Maintenance et longévité

La mécanique est simple : l'entretien tient en quelques gestes réguliers qui protègent surtout les segments, leur fixation et l'ancrage de la machine.

• Nettoyage de la zone de pliage : essuyer les segments et leurs faces d'appui en fin de poste pour retirer copeaux et résidus. Une surface propre évite de marquer la face visible des tôles claires.
• Contrôle des segments : inspecter les 16 segments après les séries importantes. Un segment marqué se retrouve sur la ligne de pliage de toutes les pièces suivantes.
• Resserrage des vis à six pans creux : c'est sur ces vis que les segments sont montés. Vérifier leur serrage avant chaque nouvelle pièce garde le montage aussi précis qu'au premier jour.
• Graissage des articulations : lubrifier les points de pivot du système de relevage de la poutre supérieure. Cet ensemble et le réglage de la pression de serrage forment le grand atout de ce modèle.
• Contrôle de l'ancrage au sol : resserrer les fixations au sol régulièrement. Cet ancrage et les 149 kg de la machine assurent ensemble la stabilité et la sécurité du travail.
