Plieuse segmentée de tôle METCOR W2,5x2040A

La plieuse segmentée de tôle METCOR W2,5x2040A plie la tôle jusqu'à 2,5 mm d'épaisseur sur une largeur de travail de 2040 mm, avec un angle de pliage réglable de 0 à 135 degrés. Le constructeur met en avant une construction robuste en acier, une grande rigidité et la résistance des différents éléments à la déformation. L'arête supérieure est réalisée en acier de haute qualité et porte des mors segmentés, ce qui permet d'ajuster la longueur de pliage à chaque pièce. La machine compte 13 segments répartis en cinq largeurs : deux de 7,5 mm, deux de 10,3 mm, trois de 12,7 mm, trois de 15,3 mm et trois de 20,2 mm. Un contrepoids monté sur les leviers de travail aide à réduire la force que l'opérateur doit appliquer, et le serrage excentrique facilite le maintien de la tôle. Ses 1295 kg garantissent un travail stable. METCOR cite la couverture, la mécanique, le bâtiment, l'automobile, la ventilation et la publicité comme branches d'application.

Quel type d'usage

METCOR cite six branches d'application pour cette machine. Chacune est rappelée ici avec la caractéristique de la plieuse qui s'y rapporte.

• Couverture : la couverture met en forme les tôles des ouvrages de toiture. Le constructeur annonce sur ce modèle une largeur de travail de 2040 mm et une épaisseur admissible de 2,5 mm.
• Ventilation : les réseaux de ventilation sont composés de pièces de tôle pliées puis assemblées. L'angle de pliage se règle de 0 à 135 degrés d'une pièce à la suivante.
• Bâtiment : le chantier soumet le matériel à un usage soutenu. METCOR décrit ici une construction en acier, une grande rigidité et des éléments résistants à la déformation.
• Mécanique et automobile : ces deux branches enchaînent des pièces de tôle de formats variés. Les mors segmentés de l'arête supérieure permettent d'ajuster la longueur de pliage à chaque pièce.
• Publicité et enseigne : la fabrication d'enseignes demande des pliages soignés en petite quantité. METCOR annonce un pliage rapide et précis des feuilles de tôle, avec un rendement de travail élevé.

Critères techniques décortiqués

Voici les valeurs publiées par le constructeur, et ce que chacune décrit exactement.

• Largeur de travail de 2040 mm : c'est la largeur de travail annoncée par METCOR pour ce modèle. Elle fixe l'étendue de la zone de pliage disponible sur la machine.
• Épaisseur maximale de 2,5 mm : la fiche constructeur donne 2,5 mm comme épaisseur maximale de tôle. C'est la limite haute de la capacité annoncée, sans distinction de matière.
• Angle de pliage de 0 à 135 degrés : la plage angulaire publiée va de 0 à 135 degrés. C'est l'étendue de réglage dont dispose l'opérateur sur cette machine.
• 13 segments en cinq largeurs : l'arête supérieure porte 13 segments de 7,5, 10,3, 12,7, 15,3 et 20,2 mm. Le constructeur indique que ces mors segmentés servent à ajuster la longueur de pliage.
• 1295 kg sur 2500 x 770 x 1100 mm : METCOR présente cette masse très élevée comme la garantie d'un travail stable et d'une exécution professionnelle de la machine.

Maintenance et longévité

Le constructeur ne publie pas de programme d'entretien pour ce modèle. Les gestes ci-dessous sont ceux que l'on applique en atelier aux organes que METCOR décrit sur cette machine.

• Propreté des segments : essuyer les mors et la zone de pliage en fin de poste, retirer limaille et résidus. Une particule prise sous un mors s'imprime dans la tôle et ressort sur la face visible de la pièce.
• Contrôle de l'arête supérieure : inspecter l'arête en acier de haute qualité qui porte les segments. Une arête écrasée agrandit le rayon obtenu, et le pli devient mou là où il devrait être franc.

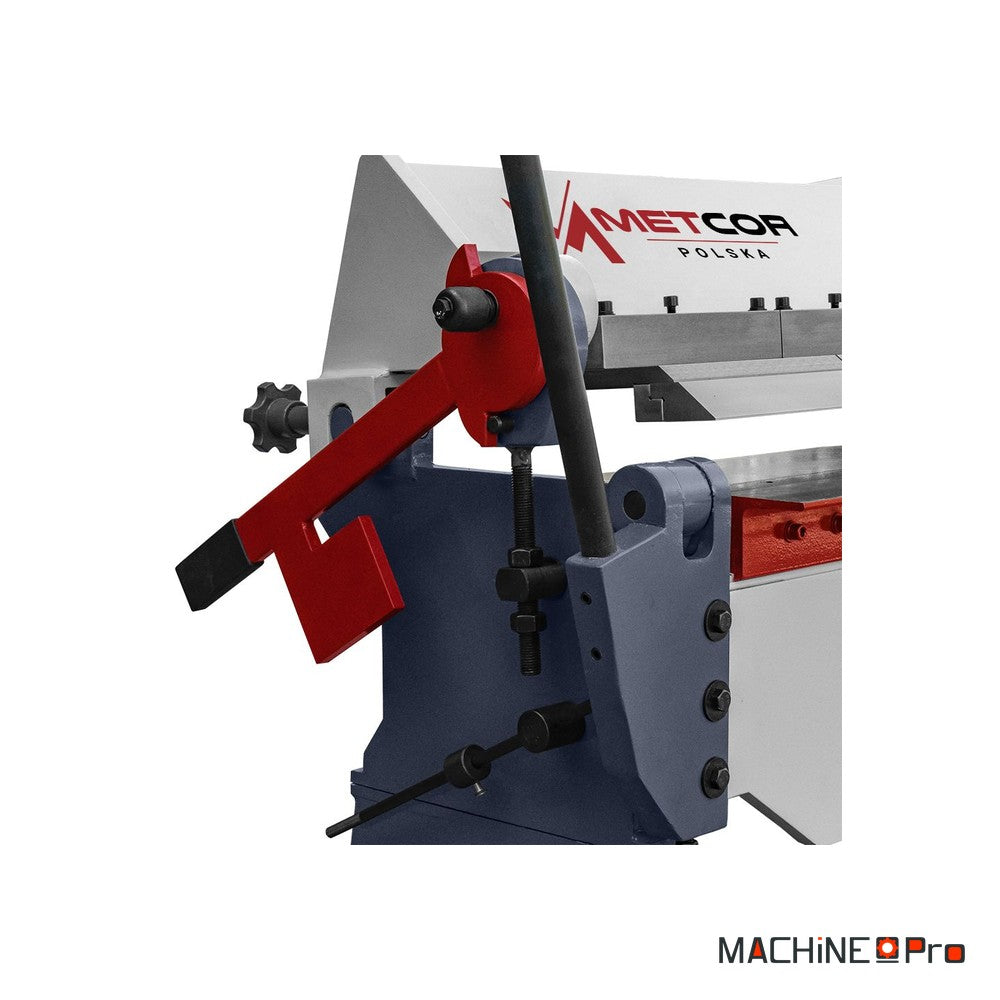

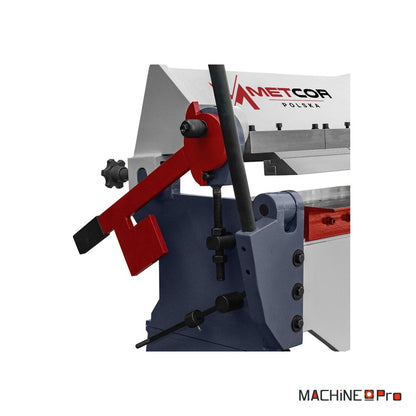

• Entretien du serrage excentrique : nettoyer et lubrifier le mécanisme de serrage excentrique, puis vérifier sa course. C'est lui qui facilite le maintien de la tôle pendant le pliage.
• Graissage des leviers et du contrepoids : lubrifier les axes des leviers de travail et les articulations du contrepoids. Un point dur dans la course se transmet à la tôle et se lit ensuite sur l'angle obtenu.
• Blocage des segments : vérifier la fixation de chaque segment avant de lancer une série. Un segment qui prend du jeu recule sous la charge, et l'angle dérive sur les dernières pièces produites.
