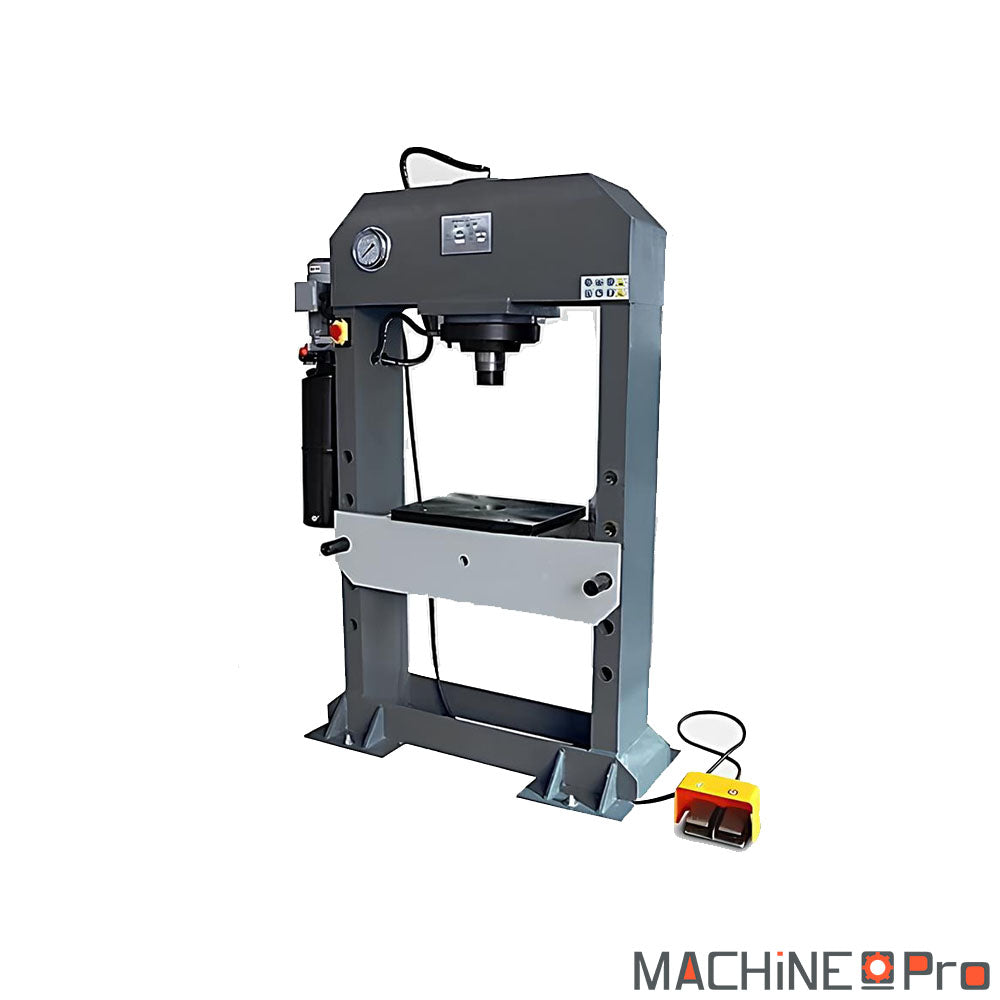

Presse Electro-Hydraulique METALPRO HP-50

La presse électro-hydraulique d'atelier METALPRO HP-50 développe une force de 50 tonnes pour les travaux de mécanique et d'assemblage. Sa structure mécano-soudée robuste et ses vitesses de montée et descente élevées facilitent les opérations répétitives. Elle intègre un manomètre de lecture de pression et un système hydraulique de haute qualité. La commande s'effectue via un pédalier mobile double en 24 V et la table se positionne facilement grâce aux montants percés.

Quel type d'usage

La HP-50 cible les ateliers qui pressent, démanchent et redressent de l'acier de construction et des roulements moyenne dimension, là où une presse 30 t commence à saturer en pic d'effort.

• Mécanique moto et auto : dépose et repose de roulements de boîte, axes de bascule et douilles de silentbloc, avec 50 t qui couvre la quasi-totalité des emmanchements sur arbre acier traité jusqu'à diamètre 80 mm.
• Maintenance industrielle : redressage d'arbres déformés, bielles tordues et barres acier S235 jusqu'à diamètre 40 mm, sur la table 350 x 480 mm qui reçoit les vés de redressage standard.
• Lycée pro et centre de formation : travaux pratiques de pressage et démanchage, avec une table positionnable sur montants percés qui s'adapte à toutes les tailles d'opérateur.
• Petite série de pressage : opérations répétables sur 30 pièces et plus, avec un pédalier double 24 V qui libère les deux mains et un manomètre qui reproduit l'effort à plus ou moins 5 t près.

Critères techniques décortiqués

Les chiffres clés sont 50 t, 3 kW, course piston 220 mm et table 350 x 480 mm. Ces quatre valeurs déterminent la majorité des usages possibles, encore faut-il les lire correctement.

• Force 50 tonnes en bout de course : la pression maxi se maintient sur toute la descente tant que la pompe à engrenages tient son débit, alors qu'une presse mécanique à vis décroche en charge moyenne. C'est ce qui distingue une hydraulique sur démanchage de roulement bloqué.
• Puissance 3 kW et vitesses 6 et 8 mm/s : un cycle complet sur 100 mm de course tourne autour de 30 secondes, montée et descente comprises. Cohérent pour de la maintenance et de l'assemblage moyenne cadence, lent pour de la série lourde.
• Course 540 mm entre vérin et table : la combinaison course piston 220 mm et course table 405 mm laisse passer un bloc cylindre moto, un berceau de boîte 6 vitesses (240 à 280 mm hors-tout) ou un palier monté sur arbre long sans démontage préalable.
• Largeur 800 mm entre montants : la pièce maxi en envergure est limitée à 800 mm, et à 200 mm de profondeur entre montants. Au-delà, repositionnement par sections successives obligatoire.
• Réservoir 12 litres ISO VG 32 ou 46 : viscosité imposée par la pompe à engrenages, vidange à 500 heures ou 18 mois (premier des deux atteint). L'huile n'est pas fournie d'origine, à anticiper sur le devis de mise en service.
• Pédalier double 24 V et manomètre : la commande au sol évite le mouvement pendulaire qui fatigue le dos sur une série de 30 pièces, et la lecture directe de la pression appliquée permet de calibrer un effort répétable opération après opération.

Maintenance et longévité

Une presse électro-hydraulique 50 t qui voit 200 à 400 opérations par an tient sans grosse panne si trois points sont respectés. Premier point, la vidange du réservoir hydraulique à 500 heures ou 18 mois: drainer les 12 litres, remplacer le filtre d'aspiration et refaire le plein en huile ISO VG 32 ou VG 46 propre. Une huile Sonhydro ZN-S 46 Igol couvre la fenêtre de viscosité de la pompe à engrenages.

Deuxième point, le contrôle du flexible haute pression entre pompe et vérin. À chaque vidange, inspecter visuellement le flexible: pas de craquelure, pas de suintement aux raccords, pas de torsion. Un flexible hydraulique 250 bar a une durée de vie nominale de 6 ans dans les conditions ISO 10619-2. Au-delà, le remplacer préventivement pour éviter la rupture en charge.

Troisième point, les guidages du vérin et les chaînes de déplacement du tablier. Graissage à la graisse multi-usage NLGI 2 toutes les 100 heures sur les chaînes et les axes de support de tablier. Vérification du jeu latéral du vérin une fois par an: tirer la tige sortie de 10 cm et mesurer le jeu radial. Au-delà de 0,5 mm, prévoir le remplacement des joints de tige.

Accessoires compatibles

Quatre références complètent la presse HP-50 pour assurer maintenance, sécurité opérateur et choix de gamme adapté à l'atelier.

• Pour la vidange du réservoir à 500 heures, remplir les 12 litres avec Huile hydraulique Sonhydro ZN-S 46 Igol compatible pompe à engrenages ISO VG 46.
• Pour manipuler les pièces métalliques sous le vérin sans risquer arêtes vives et bavures, utiliser les Gants multi-usage en croûte de cuir qui conservent la dextérité au positionnement.
• Pour équiper le poste presse en consommables périphériques (outils de mesure, abrasifs), parcourir la collection Accessoires de soudage et d'usinage du catalogue.
• Pour un atelier qui presse des roulements jusqu'à diamètre 50 mm sans dépasser 30 t en pic, comparer avec la Presse Electro-Hydraulique METALPRO HP-30 de 30 tonnes.
