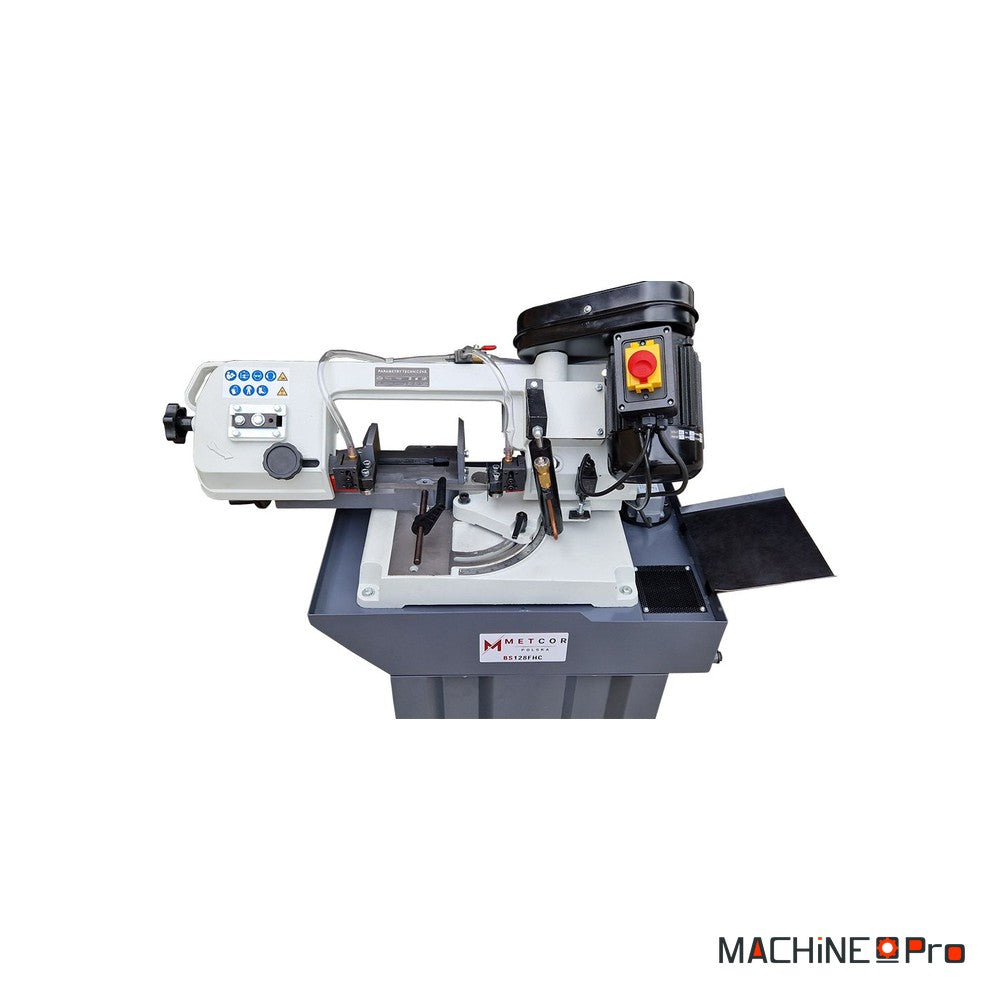

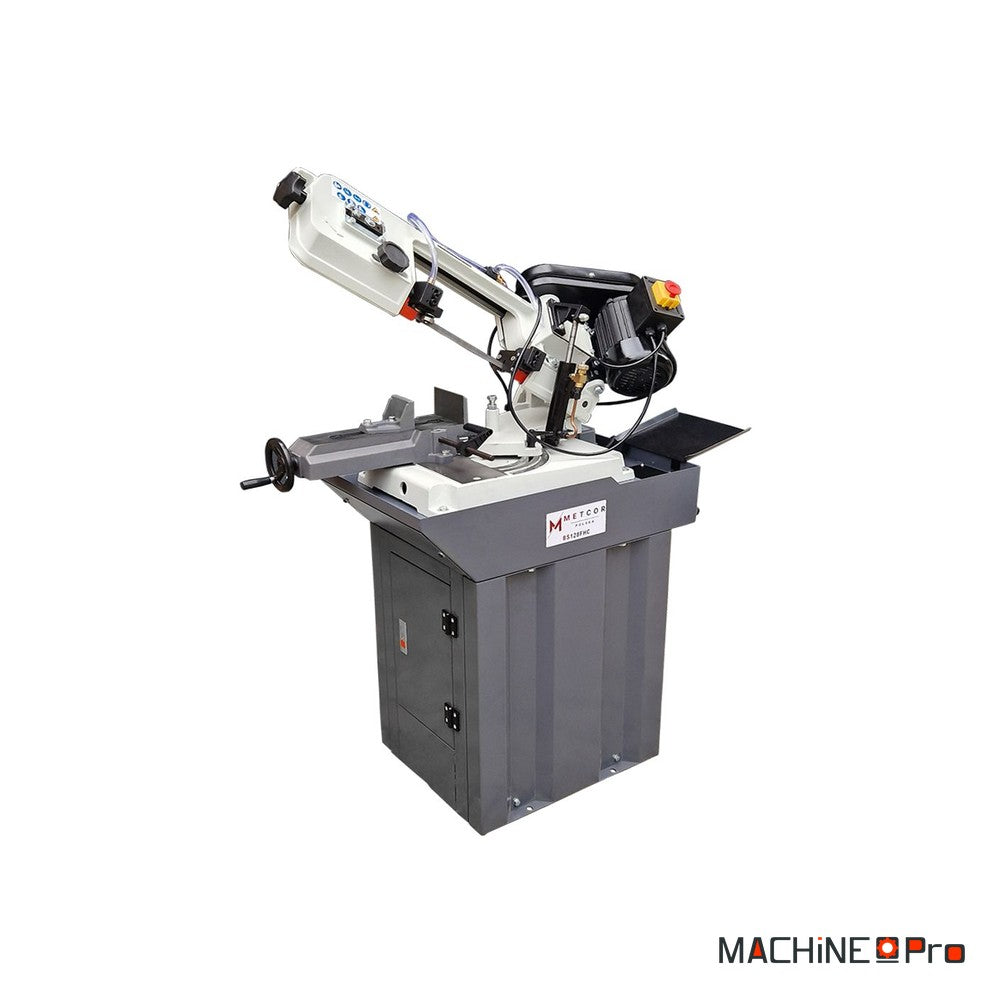

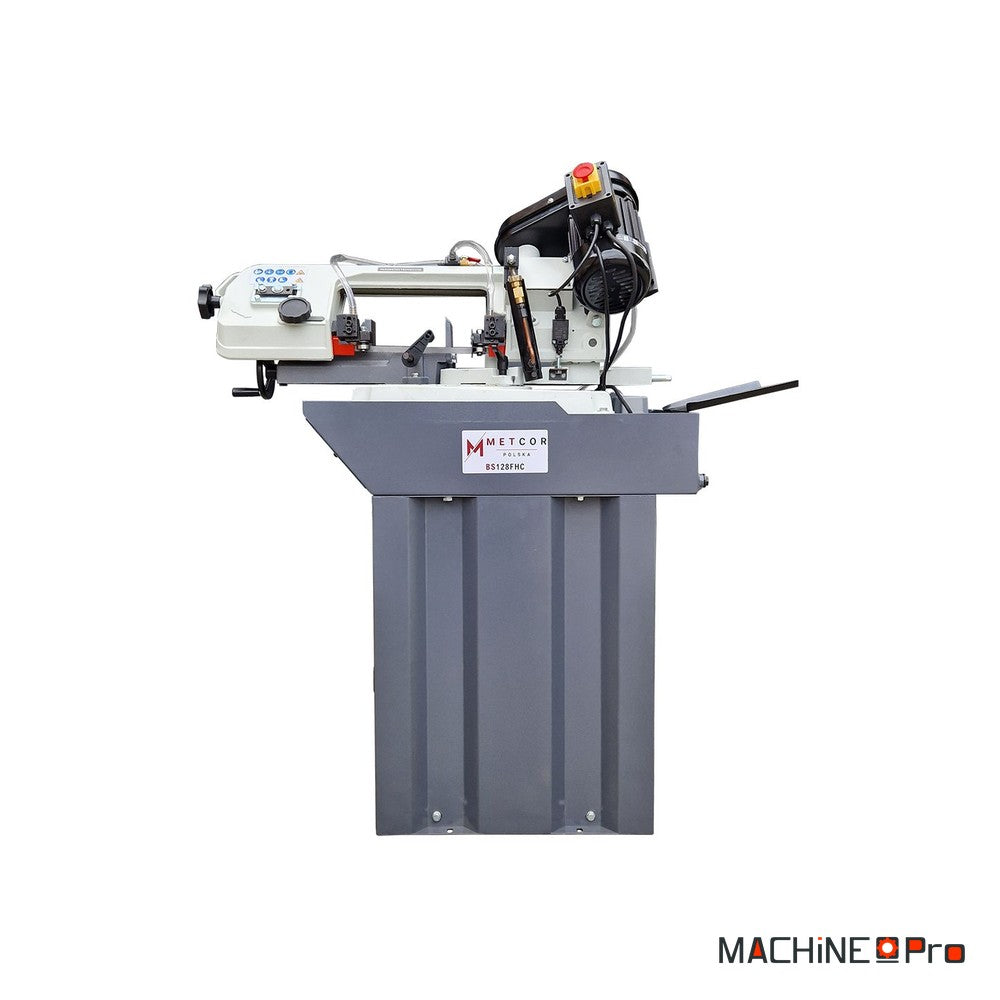

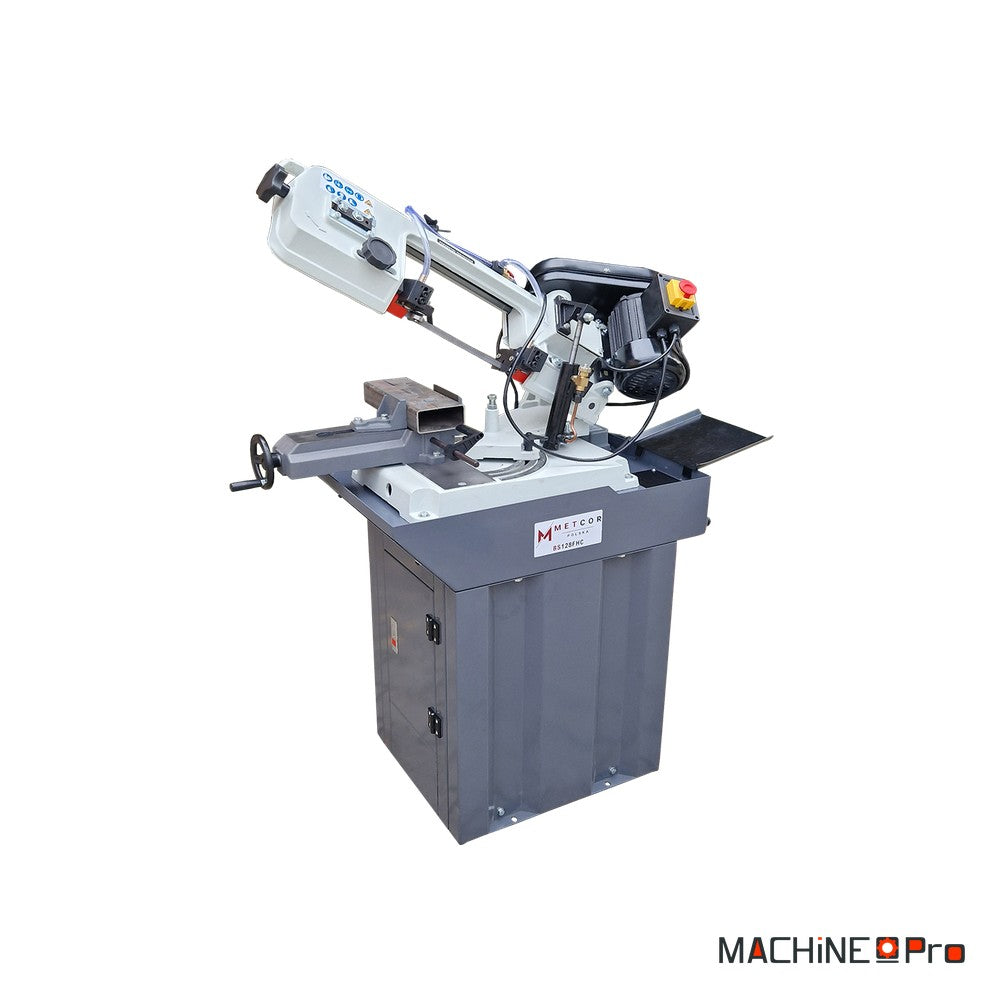

Scie à ruban pour métaux à descente hydraulique METCOR BS128FHC

METCOR décrit la BS128FHC comme une scie à ruban à coupe précise des profilés et des matériaux pleins, dont la précision et la solidité de fabrication la placent en tête de sa catégorie, et qui coupe les profilés, les profilés en U et les matériaux pleins. Deux équipements de série la caractérisent : un vérin hydraulique qui règle sans palier la vitesse de descente du bras, et un système de refroidissement composé d'une pompe et d'un bac de liquide de coupe. Le ruban de 1640 x 13 x 0,65 mm tourne à 20, 29 ou 50 m/min, entraîné par un moteur de 750 W en 400 V. Le bras de coupe est en fonte, le socle est un corps rigide mécanosoudé en tôles d'acier. Le bras rotatif couvre 45 degrés à gauche et 60 degrés à droite, et se place à la verticale pour utiliser la machine en scie à ruban verticale.

Quel type d'usage

Les travaux ci-dessous sont ceux que METCOR décrit pour cette machine.

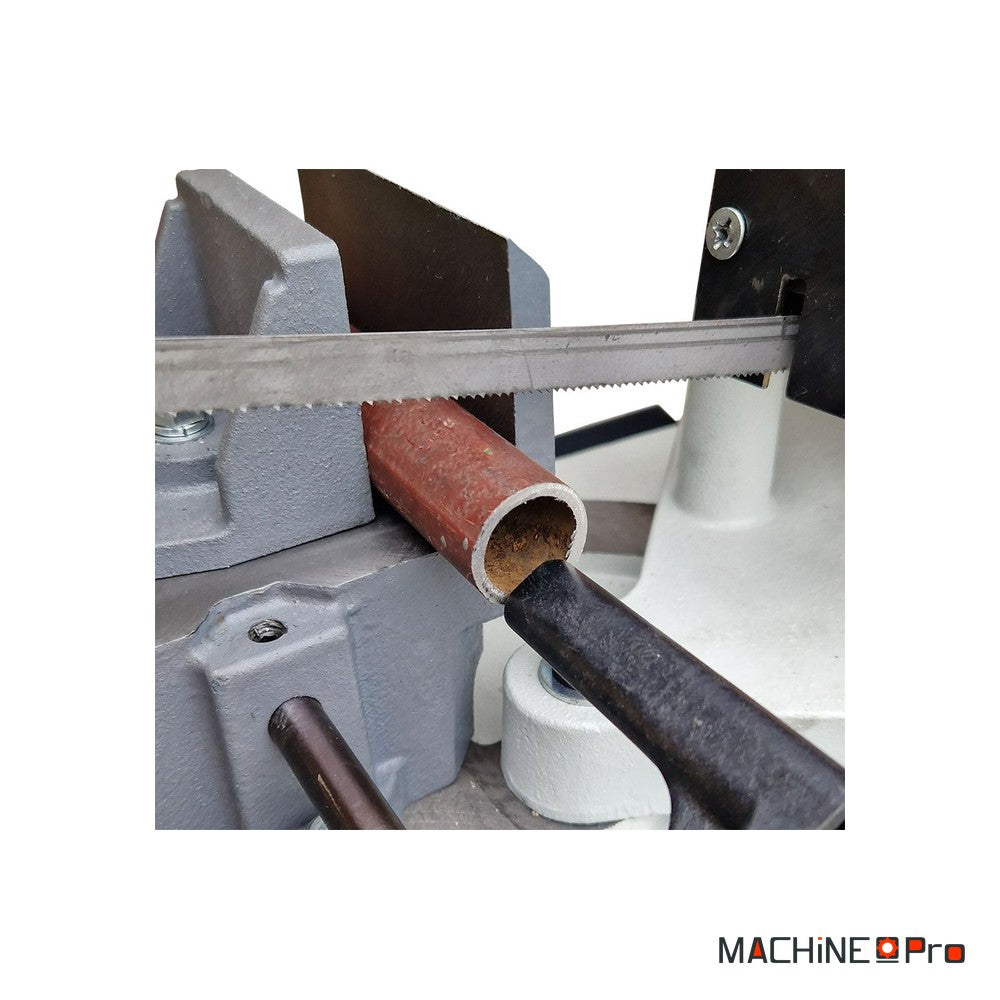

• Coupe de profilés et de profilés en U : le constructeur cite ces deux formes dans son descriptif. C'est le travail courant du bras horizontal, pièce serrée dans l'étau.
• Coupe de matériaux pleins : METCOR en fait l'un des deux usages titres de la machine, et attribue cette précision à la construction massive et au bras en fonte.
• Coupes d'angle de 45 degrés à gauche à 60 degrés à droite : le bras rotatif permet le double chanfreinage dans cette plage. Le réglage se fait sur la machine, sans démonter la pièce.
• Sciage vertical : le bras se place à la verticale et la machine s'utilise alors comme une scie à ruban verticale. Le constructeur indique que cette solution convient à la coupe des métaux comme aux travaux de menuiserie, à l'aluminium, au bois et aux matières similaires.
• Coupes lancées puis laissées seules : la fin de course automatique arrête la machine au terme du cycle. Les micro-rupteurs coupent aussi le moteur si l'un des carters de ruban est ouvert.

Critères techniques décortiqués

Les valeurs ci-dessous sont celles publiées par METCOR.

• Vérin hydraulique de série à réglage sans palier : le vérin possède une vanne qui fixe la hauteur du bras ainsi que le réglage de sa vitesse de descente. C'est ce vérin qui commande la vitesse de coupe, puisque l'avance de la machine est la descente du bras.
• Refroidissement par pompe et bac : METCOR décrit un système de refroidissement efficace, composé d'une pompe et d'un bac de liquide de coupe. L'interrupteur marche et arrêt est conforme à l'indice IP 54, qui désigne une protection contre les poussières et les projections d'eau.
• Guidage à trois points sur roulements : le constructeur annonce des guidages à roulements trois points plus récents et plus robustes, et attribue la rectitude de coupe à cet ensemble de roulements guidant le ruban.
• Trois vitesses de ruban réglées sur les poulies : 20, 29 et 50 m/min sont disponibles, et la vitesse d'avance se règle sur les poulies. Le mouvement principal de coupe est le défilement du ruban, l'avance étant la descente du bras.
• Construction en fonte sur socle mécanosoudé : la construction massive, stable et aboutie, ainsi que le bras en fonte, donnent à la machine une très grande rigidité et stabilité en coupe, ce qui se traduit selon METCOR par la précision de coupe. Le socle est un corps rigide mécanosoudé en tôles d'acier.

Maintenance et longévité

Les gestes qui suivent portent sur les organes que METCOR nomme.

• Suivi du liquide de coupe : contrôler l'aspect du bac régulièrement. Sur toute machine arrosée, un liquide chargé de fines cesse de refroidir.
• Nettoyage de la crépine de la pompe : dégager les copeaux qui l'obstruent. Une pompe qui aspire mal envoie un filet insuffisant au point de coupe.
• Réglage des roulements de guidage : vérifier que les trois galets tournent librement et sans jeu. Ce sont eux que le constructeur désigne comme responsables de la rectitude de coupe.
• Contrôle des carters et des micro-rupteurs : s'assurer que l'ouverture d'un carter coupe bien le moteur. Ces rupteurs encaissent les projections et finissent par coller s'ils ne sont jamais nettoyés.
• Verrouillage de la position verticale : reprendre le serrage de la vis papillon à chaque changement de position. C'est elle qui tient le bras en sciage vertical.

Équipement proposé en option par METCOR

Le constructeur publie la liste ci-dessous. Aucun équipement standard n'y est détaillé.

• Lame bimétal M42 13 x 0,6 x 1640 : à la longueur du ruban monté sur la machine.
• Huile de coupe Emulgol ES12 : en bidon de 1 litre et de 5 litres.
• Ramasse-copeaux magnétique METCOR ZW580.
• Servantes et galets d'appui METCOR : servante réglable RB1000, servantes RB365 en 1 m, 1 m avec réglet et 2 m, galets simple, en V et à billes PU4, galets ø51 400/450 M12 en version brute et galvanisée.
