Scie à ruban pour métaux bâti 380 kg METCOR BS315GD

La scie à ruban METCOR BS315GD est une machine professionnelle de coupe des profilés acier. METCOR la destine aux grands ateliers industriels ainsi qu'aux ateliers de serrurerie et de mécanique, et la présente comme une scie capable de couper l'acier dur HSS. Elle s'emploie sur l'acier au carbone, allié, de construction, inoxydable et résistant aux acides, et vise la coupe des arbres et des autres éléments pleins. Sa construction lourde et solide lui donne un rendement élevé sur les matériaux pleins, les tubes et les profilés : elle reçoit une transmission à vis sans fin robuste et un moteur de 1,95 kW en triphasé 400 V. Le ruban de 2825 x 27 x 0,9 mm tourne à 40 ou 80 m/min. Le bras rotatif coupe sous n'importe quel angle, de 45 degrés à gauche jusqu'à 60 degrés à droite, et la machine pèse 380 kg.

Quel type d'usage

METCOR situe cette machine dans les grands ateliers industriels, de serrurerie et de mécanique, et lui attribue les travaux suivants.

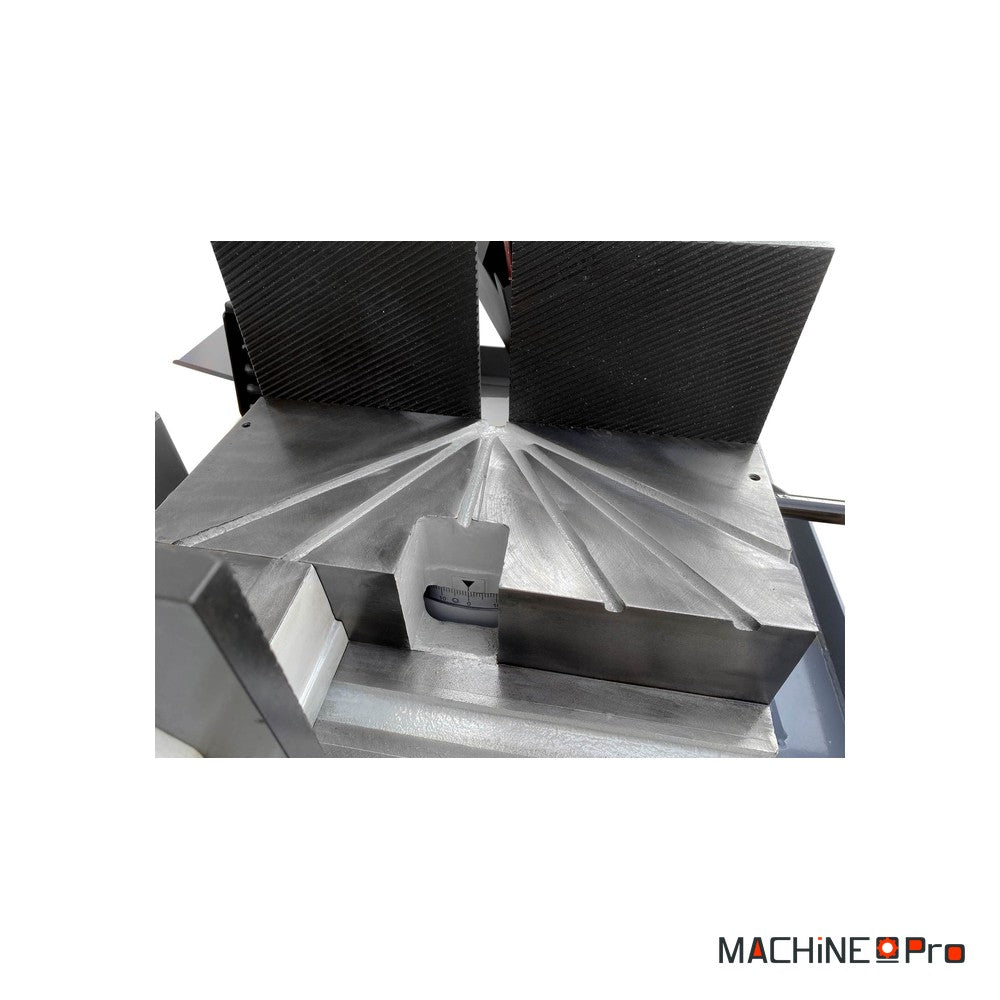

• Coupe de profilés acier : c'est la vocation première annoncée pour cette scie. Le bras rotatif et l'étau en fonte massive tiennent le profilé pendant la coupe.
• Coupe de l'acier dur HSS : METCOR présente la BS315GD comme une scie faite pour couper l'acier dur HSS. C'est cet usage qui explique les guides à plaquettes carbure.
• Aciers au carbone, alliés, de construction, inoxydables et résistants aux acides : le constructeur cite explicitement ces cinq familles. Les deux vitesses de ruban se choisissent au poste selon le travail engagé.
• Arbres et éléments pleins : METCOR décrit la machine comme idéale pour couper les arbres et les autres pièces pleines, et attribue à sa construction lourde le rendement élevé sur ces sections.

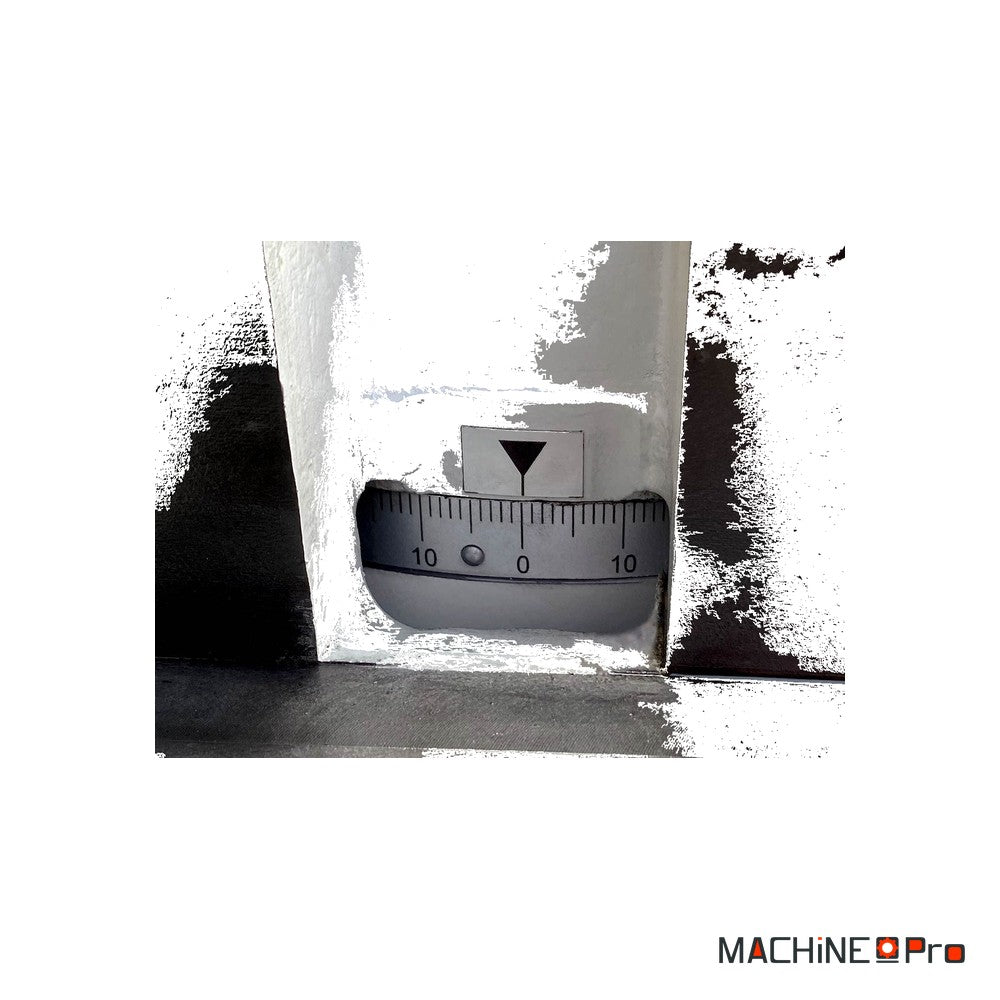

• Coupes d'angle de 45 degrés à gauche à 60 degrés à droite : le bras rotatif accepte n'importe quel angle dans cette plage. Les guides en carbure fritté sont annoncés comme garants de la précision et de la rectitude de coupe.

Critères techniques décortiqués

Chaque valeur ci-dessous est reprise telle quelle de la fiche constructeur.

• Ruban de 2825 x 27 x 0,9 mm, tendu à la main : la tension du ruban est mécanique et se reprend manuellement, sans assistance. C'est donc un réglage à contrôler avant la coupe.
• Deux vitesses de ruban et une avance progressive : le ruban tourne à 40 ou 80 m/min, et la vitesse d'avance se règle de 0 à 50 m/min sans palier. L'opérateur fixe l'avance à la valeur qu'il veut, et non parmi quelques crans.
• Guidage par plaquettes carbure et roulements : METCOR indique que ce guidage pèse sur la tenue du ruban, sa durée de vie, la précision et la qualité de coupe, et qu'il limite très fortement l'usure de la machine et de la lame. Une brosse de nettoyage garde la lame propre.

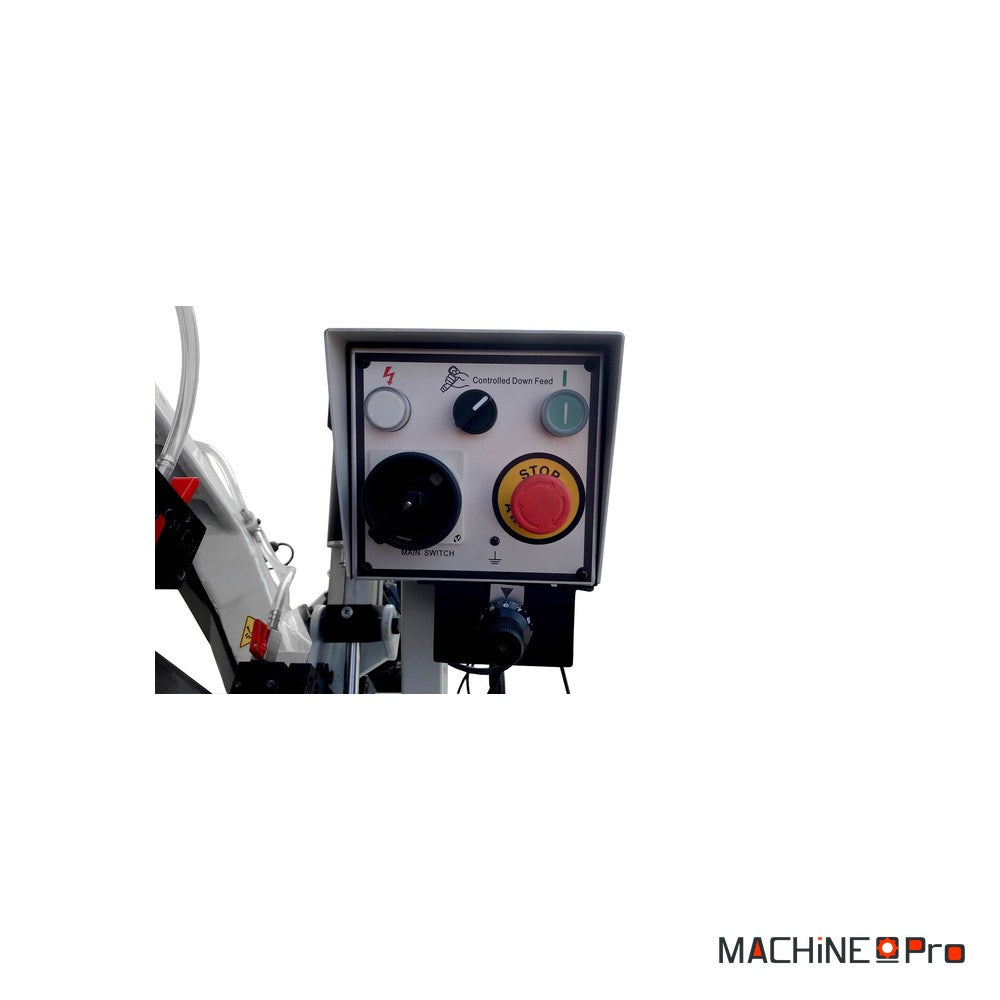

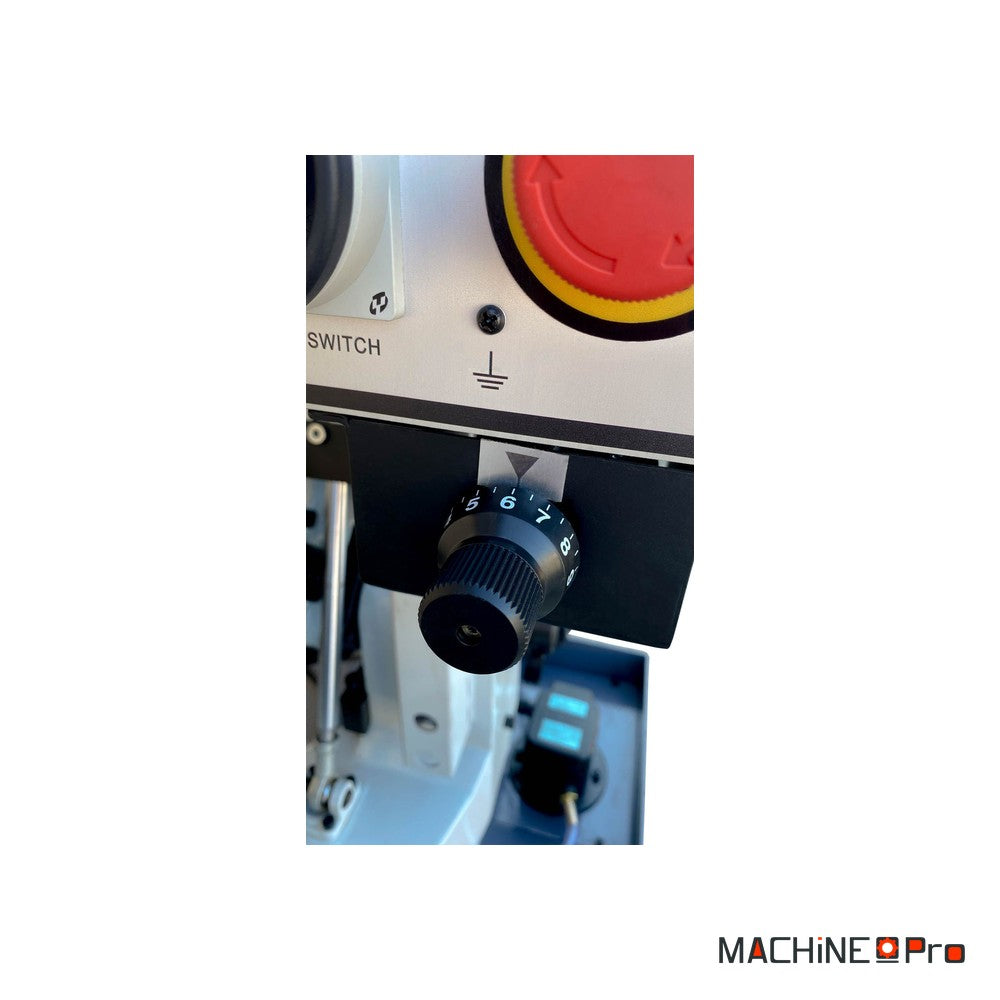

• Descente par gravité et électro-potentiomètre : l'avance se fait par gravité, l'huile passant d'une chambre à l'autre d'un vérin hydraulique à deux chambres. L'électro-potentiomètre règle la vitesse de descente et interdit toute descente incontrôlée du bras, qui ne commence qu'après appui sur le bouton START.
• Deux cycles de travail : au premier, l'opérateur appuie sur start et règle la vitesse de coupe, la machine coupe puis s'arrête seule en fin de cycle, et l'opérateur relève le bras. Au second, un interrupteur manuel permet d'exécuter les coupes à la main, pour les travaux atypiques.

Maintenance et longévité

Les gestes qui suivent portent sur les organes que METCOR nomme.

• Contrôle de la tension du ruban : la tension étant manuelle, elle se vérifie régulièrement. Sur toute scie à ruban, une lame détendue dévie et une lame trop tendue fatigue à sa soudure.
• Suivi des plaquettes carbure : reprendre le pincement des guides dès que le trait s'ouvre. Ce sont les plaquettes que METCOR désigne comme responsables de la rectitude de coupe.
• Surveillance de la brosse de nettoyage : vérifier qu'elle porte encore sur la denture. Usée, elle ne garde plus la lame propre.
• Entretien de la transmission à vis sans fin : contrôler le niveau et l'état de l'huile du réducteur. Une vis sans fin travaille en glissement et supporte mal un lubrifiant en fin de vie.
• Vérification du vérin hydraulique : chercher toute trace d'huile autour de la tige et sous le bras. Une fuite se traduit d'abord par une avance irrégulière.

Équipement proposé en option par METCOR

Le constructeur publie la liste ci-dessous. Aucun équipement standard n'y est détaillé.

• Huile de coupe Emulgol ES12 : en bidon de 1 litre et de 5 litres.
• Ramasse-copeaux magnétique METCOR ZW580.
• Servantes à rouleaux METCOR : modèle 1 m à 6 galets, modèles 2 m et 3 m avec réglet.
• Galets ø51 400/450 M12 à filetage extérieur : en version brute et galvanisée.
