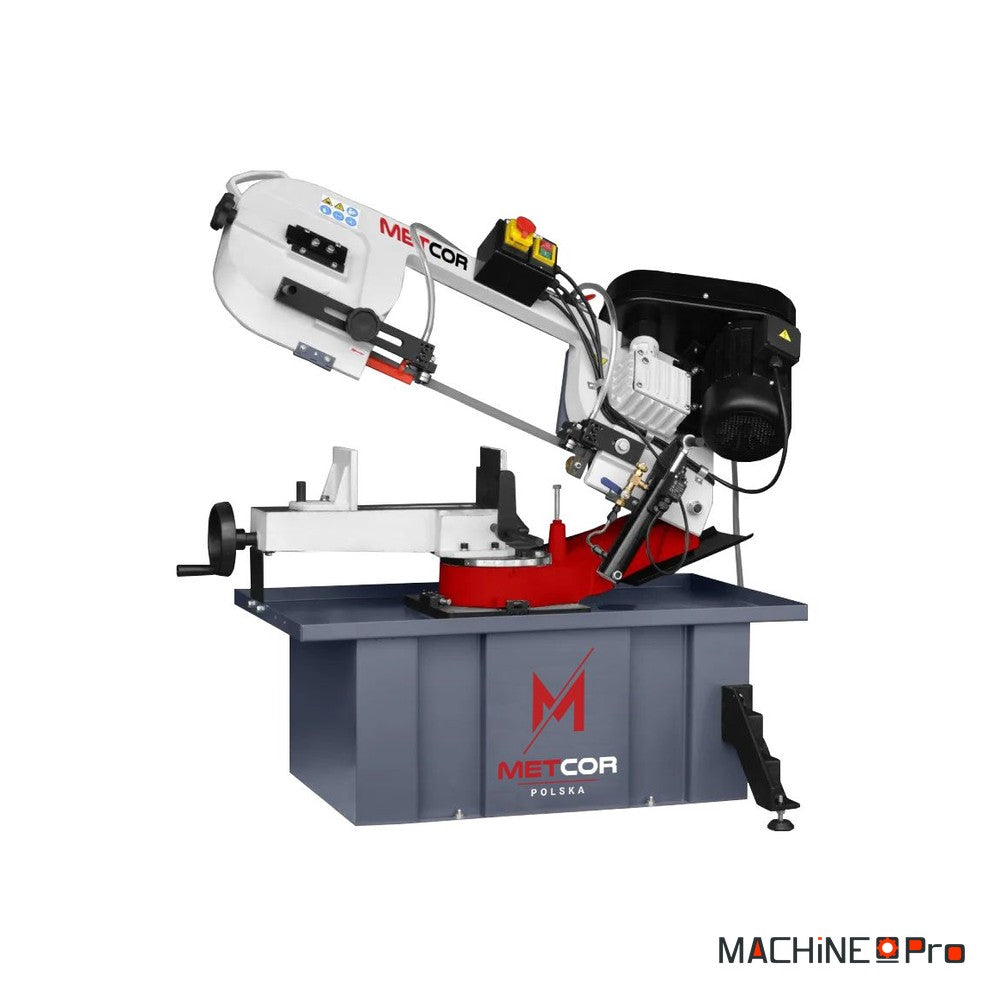

Scie à ruban pour métaux bi-tension METCOR BS712SW

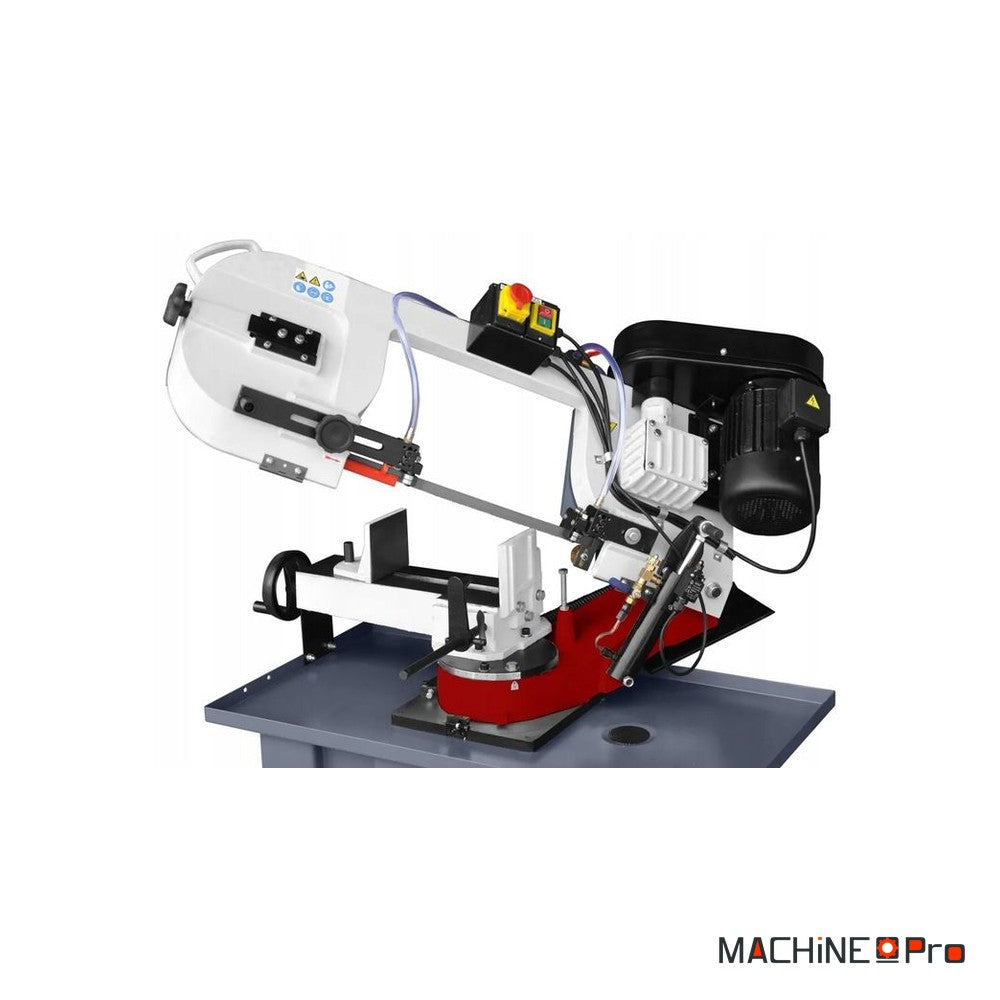

La scie à ruban METCOR BS712SW est présentée par son constructeur comme une machine professionnelle, très puissante et performante, à bras pivotant de 45 degrés, destinée aux ateliers de serrurerie, de production et d'artisanat. Elle se commande au choix en 230 V ou en 400 V. Son moteur de 1,1 kW entraîne un ruban de 2360 x 20 x 0,9 mm à quatre vitesses : 22, 33, 45 et 65 m/min. Le bras est en fonte à graphite sphéroïdal profilée, ce qui lui donne sa rigidité au travail et lui fait absorber les vibrations de toute nature, et le pupitre de commande est placé sur ce bras. La descente se fait par gravité, l'huile circulant dans un vérin hydraulique à deux chambres. La machine pèse 145 kg et occupe 1280 x 575 mm au sol, pour une hauteur de 1140 mm.

Quel type d'usage

METCOR adresse cette scie aux ateliers de serrurerie, aux ateliers de production et aux ateliers d'artisanat. Les usages ci-dessous reprennent ce que le constructeur décrit.

• Coupe perpendiculaire à l'axe du matériau : c'est le travail de base décrit par METCOR pour cette machine. La pièce est débitée droit, dans le plan vertical.

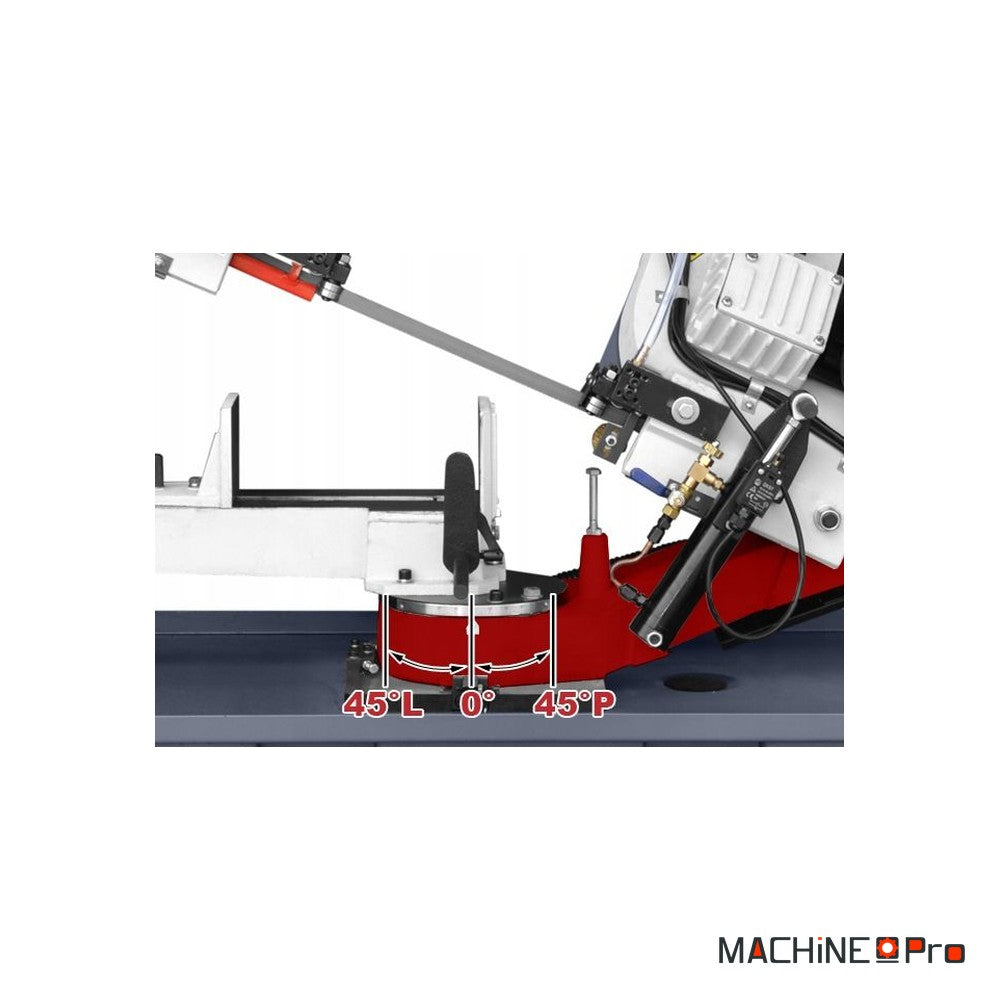

• Coupe sous n'importe quel angle de 45 à 90 degrés : le constructeur annonce cette plage dans son descriptif, et donne par ailleurs un débattement de 45 degrés à gauche et 45 degrés à droite. Le bras pivotant se règle donc de part et d'autre de la perpendiculaire.
• Coupe en séries multiples : METCOR attribue à la construction de la machine et au ruban de 20 mm de large la capacité d'exécuter pleinement des coupes en séries multiples. Cela vaut aussi bien pour les profilés que pour les pièces pleines.
• Amenage à la main ou par un dispositif d'amenage : la pièce à couper peut être présentée manuellement ou amenée par un équipement extérieur. Le constructeur laisse les deux modes ouverts sans en imposer un.
• Atelier de serrurerie, de production ou d'artisanat : ce sont les trois publics que METCOR nomme. Le constructeur met en avant un rendement élevé et une utilisation simple.

Critères techniques décortiqués

Les valeurs ci-dessous sont celles publiées par METCOR, sans interprétation ajoutée.

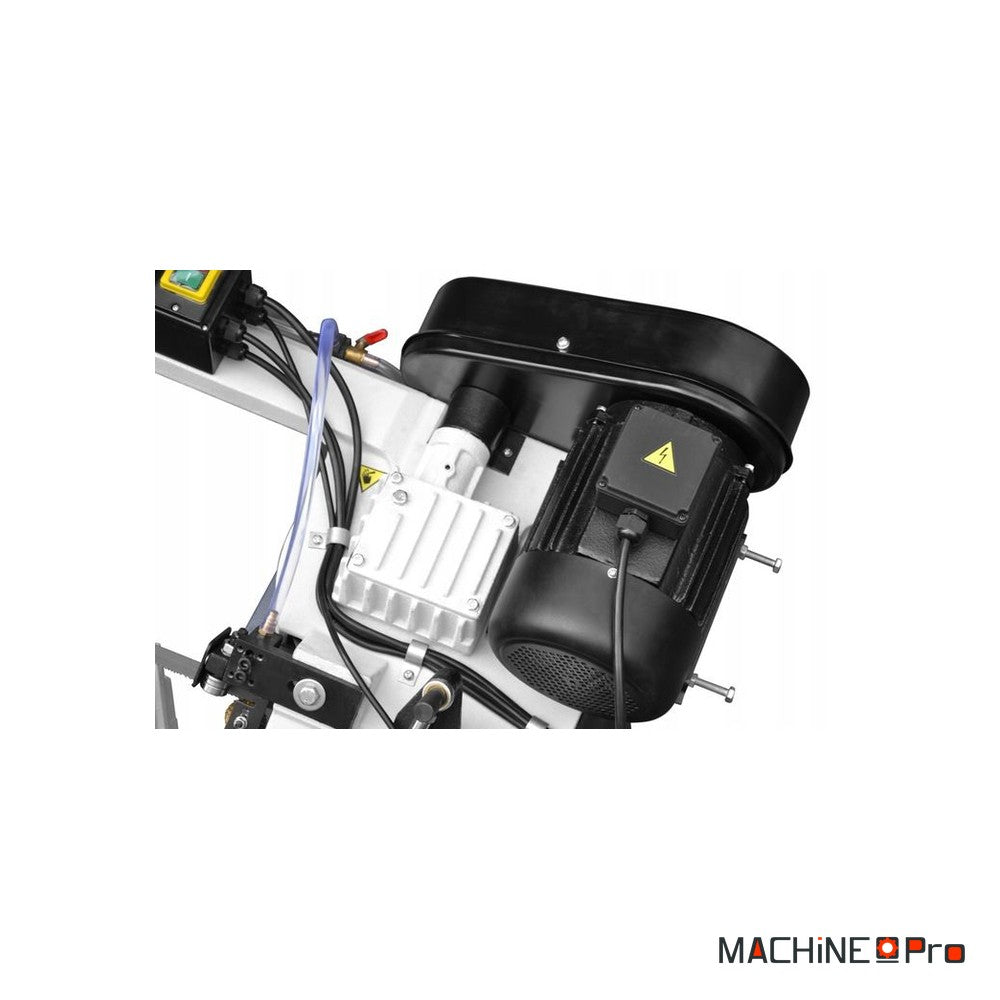

• Quatre vitesses de ruban : 22, 33, 45 et 65 m/min sont disponibles. La vitesse linéaire voulue s'obtient en changeant le rapport sur les poulies, entre le réducteur à vis sans fin et le moteur d'entraînement.
• Ruban de 2360 x 20 x 0,9 mm : METCOR relie explicitement la largeur de 20 mm de ce ruban à la capacité de la machine à enchaîner des coupes en série, sur les profilés comme sur les pièces pleines.
• Bras en fonte à graphite sphéroïdal : le constructeur en tire deux effets, la rigidité pendant le travail et l'absorption des vibrations de toute nature. Il ajoute que la construction massive et le bras en fonte monobloc donnent à la machine une très grande rigidité et une grande stabilité en coupe, d'où la précision et une longue marche sans panne.
• Descente par gravité freinée à l'huile : l'avance en cours de coupe se fait par gravité, selon le passage de l'huile dans un vérin hydraulique à deux chambres. La vitesse de descente du bras s'obtient par une vanne qui règle le débit d'huile entre les deux chambres.
• Deux tensions au choix et pupitre sur le bras : l'alimentation se commande en 230 V ou en 400 V. Le pupitre de commande est placé sur le bras de la scie, donc à portée immédiate de l'opérateur pendant la coupe.

Maintenance et longévité

Les gestes qui suivent portent sur les organes que METCOR nomme sur cette machine. Ce sont les points d'entretien habituels d'une scie à ruban de cette construction.

• Surveillance du vérin hydraulique : chercher toute trace d'huile autour de la tige et sous le bras. C'est ce vérin, et la vanne qui le règle, qui fixent la vitesse de descente.
• Contrôle des poulies de changement de vitesse : vérifier l'état et la tension de la courroie à chaque changement de rapport. C'est par ces poulies que passe le réglage de la vitesse de ruban.
• Propreté des mors de l'étau : dégager les copeaux coincés avant chaque serrage. Sur toute scie à ruban, un copeau pris dans le mors fait basculer la pièce et l'angle sort faux.
• Reprise de l'angle après une coupe en biais : recontrôler le réglage avant de revenir en coupe droite. Le bras pivotant se manipule à chaque changement d'angle, et son repère se déplace avec l'usage.
• Serrage de la visserie du bras : contrôler les fixations du bras et de son pivot au fil des mois. Les vibrations d'une coupe interrompue desserrent lentement les assemblages boulonnés.

Équipement proposé en option par METCOR

Le constructeur publie la liste ci-dessous. Aucun équipement standard n'est détaillé pour cette référence.

• Lame bimétal M42 20 x 0,9 x 2360 : au format du ruban monté sur la machine.
• Huile de coupe Emulgol ES12 : proposée en bidon de 1 litre et de 5 litres.
• Ramasse-copeaux magnétique METCOR ZW580 : accessoire proposé au catalogue METCOR.
