Poinçonneuse hydraulique MX340G NARGESA

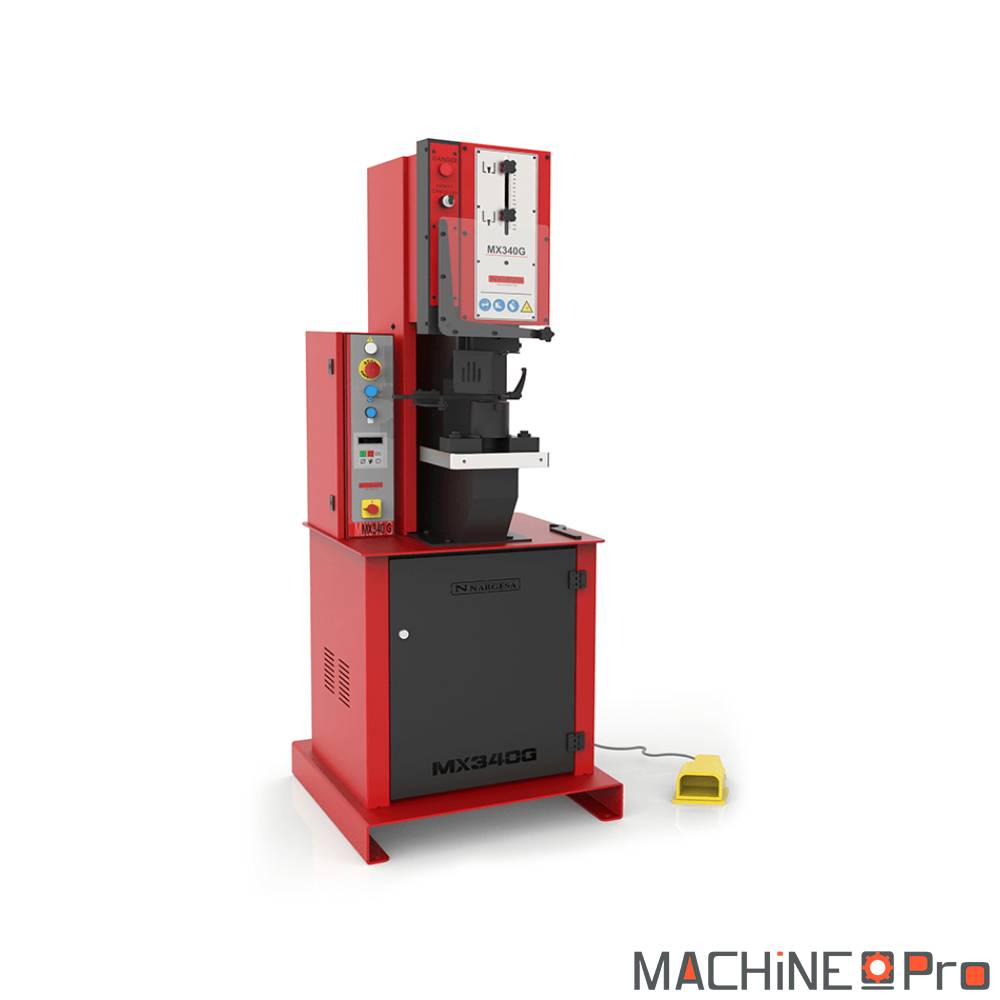

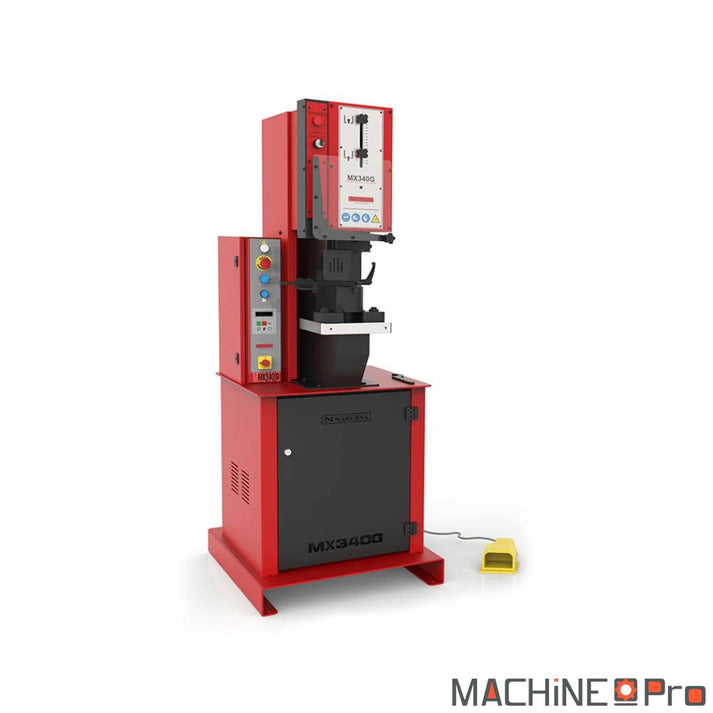

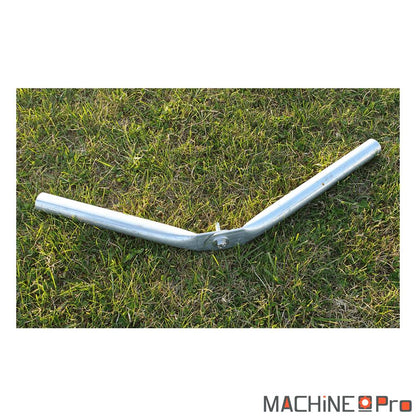

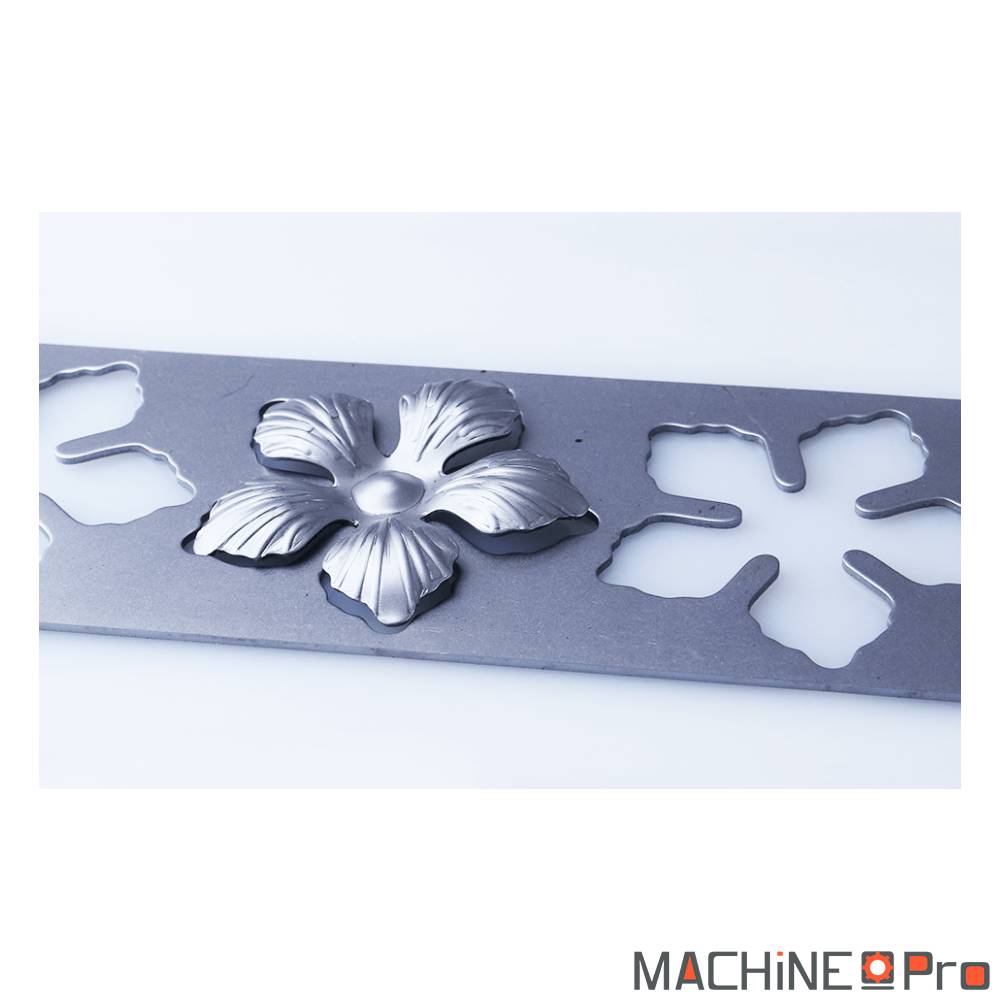

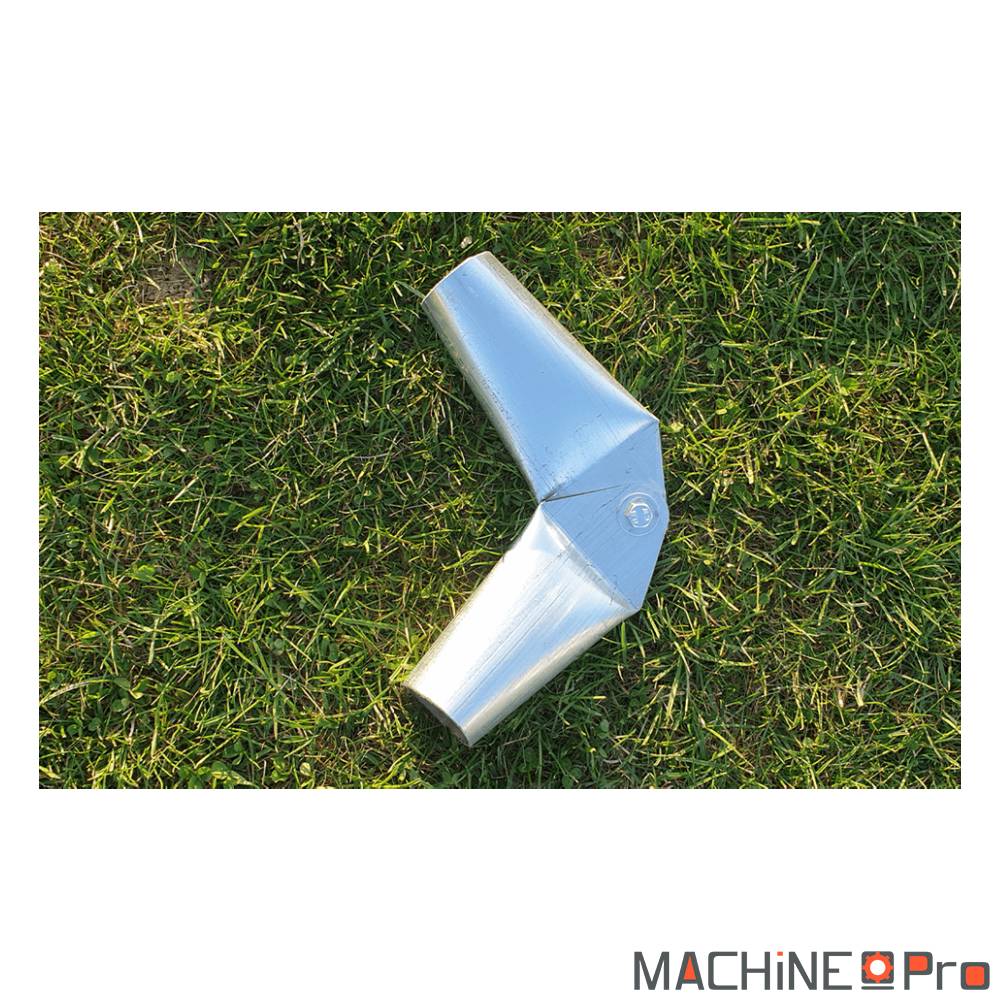

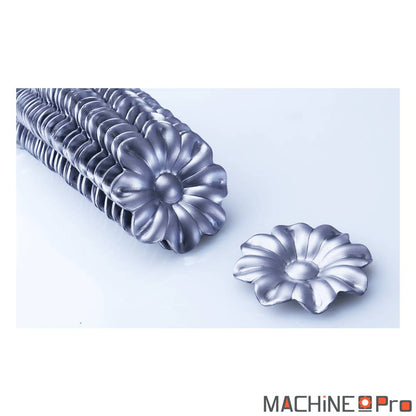

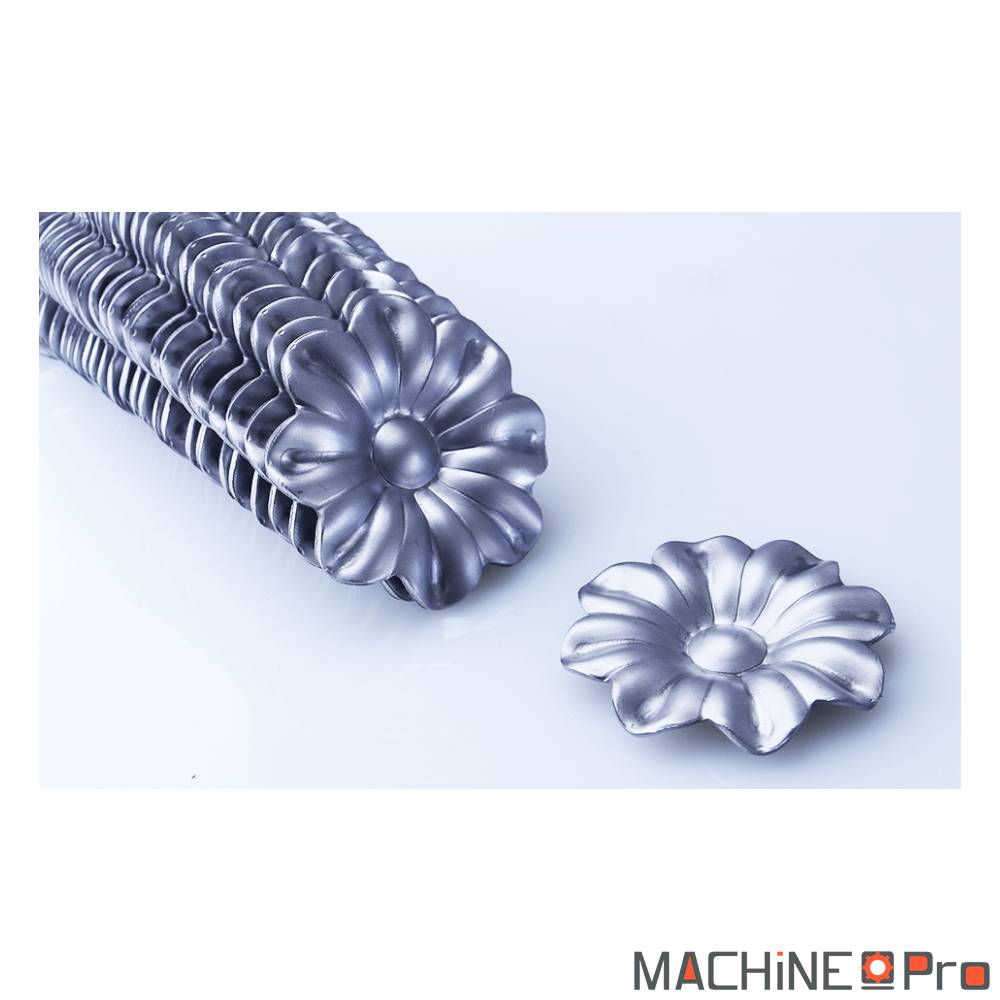

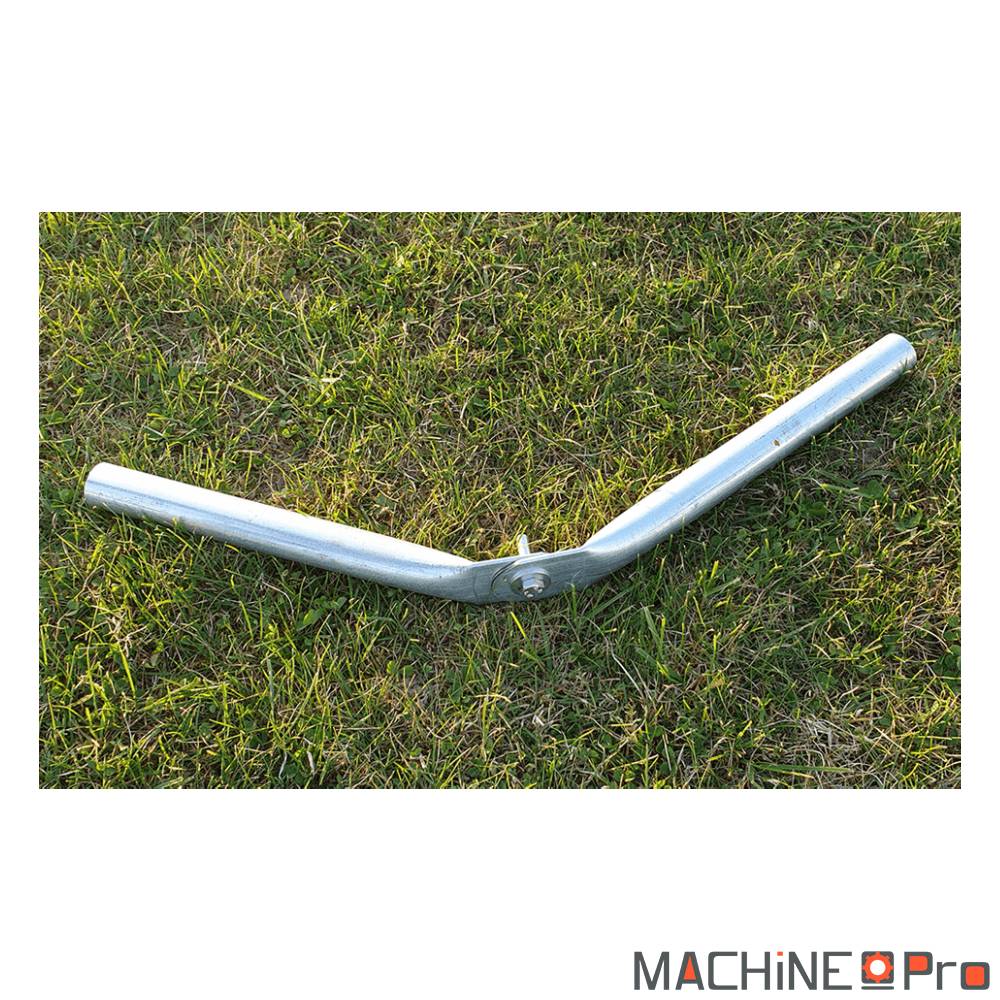

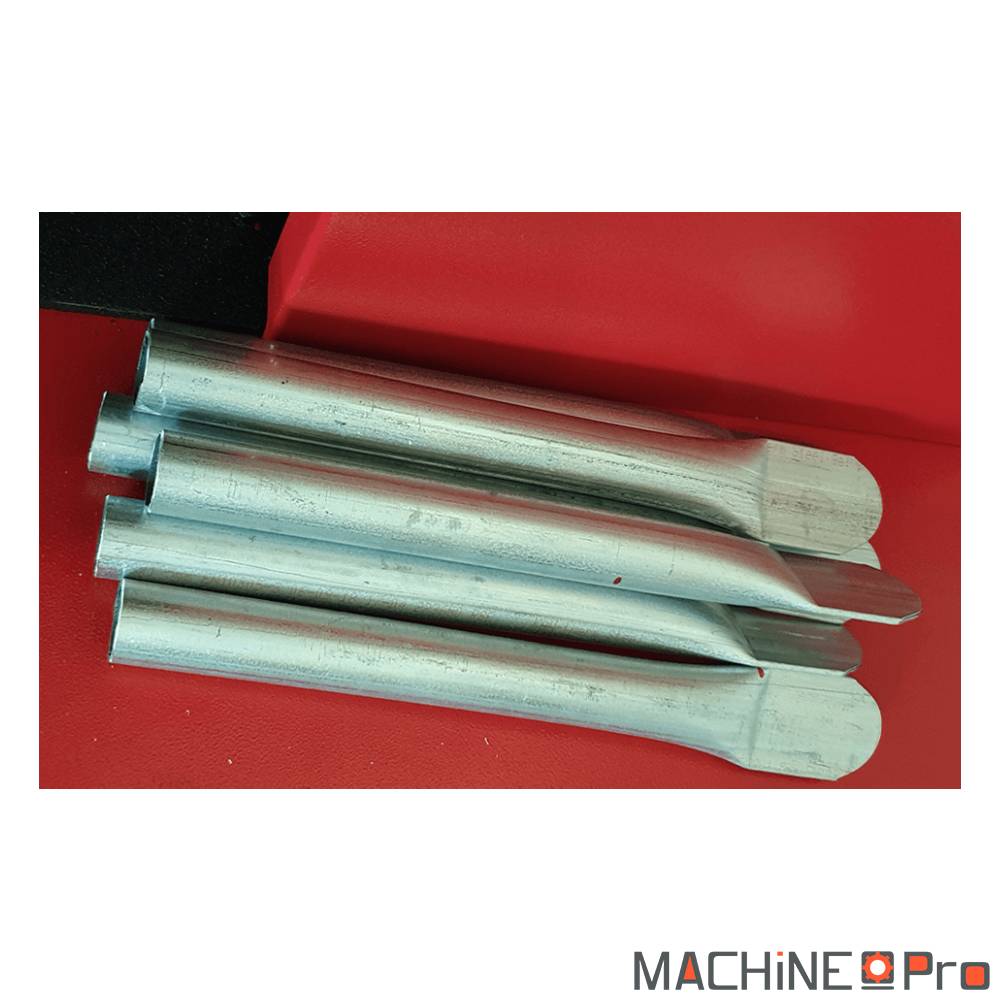

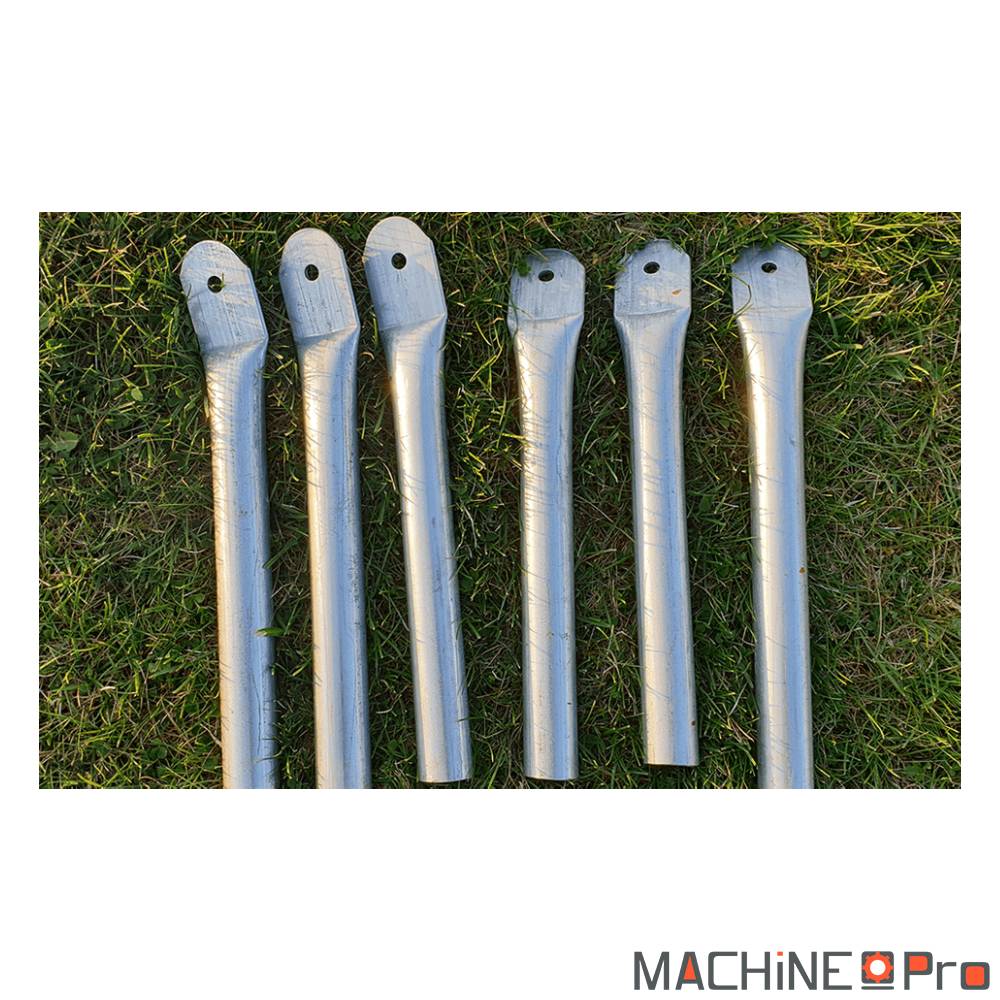

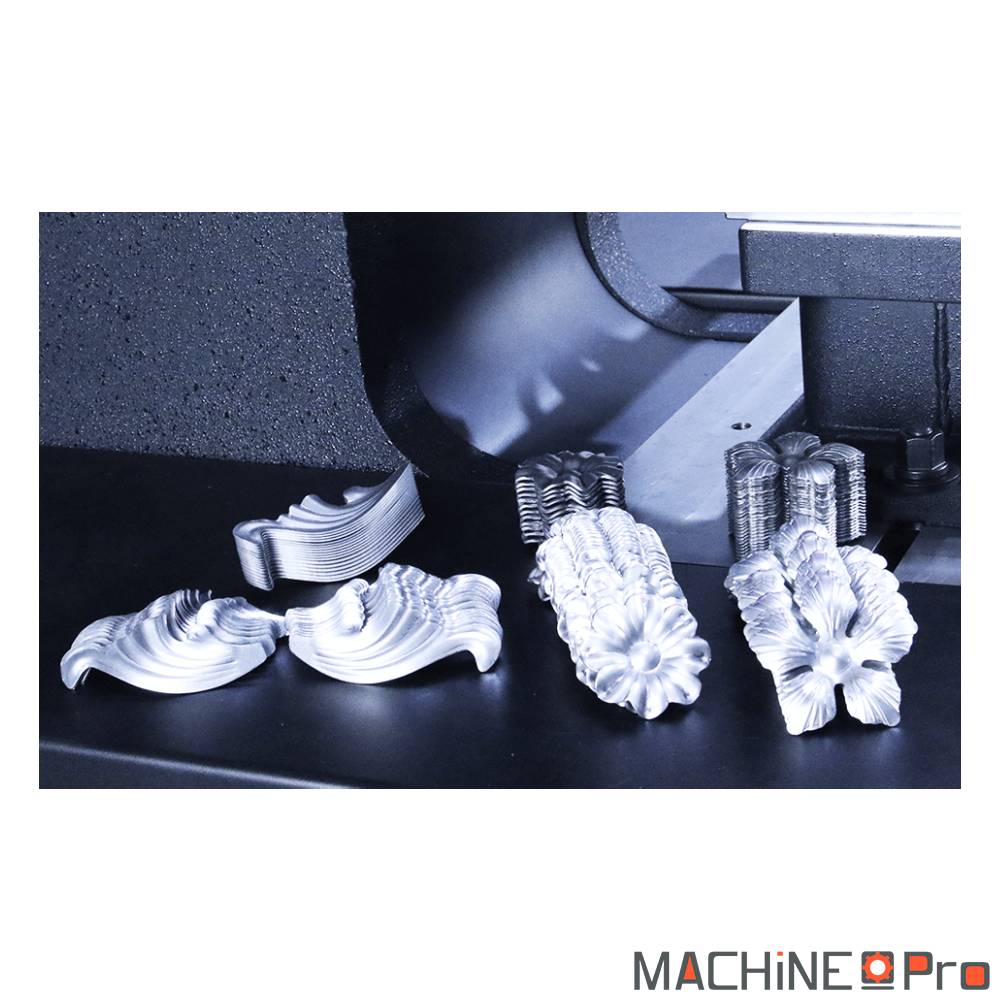

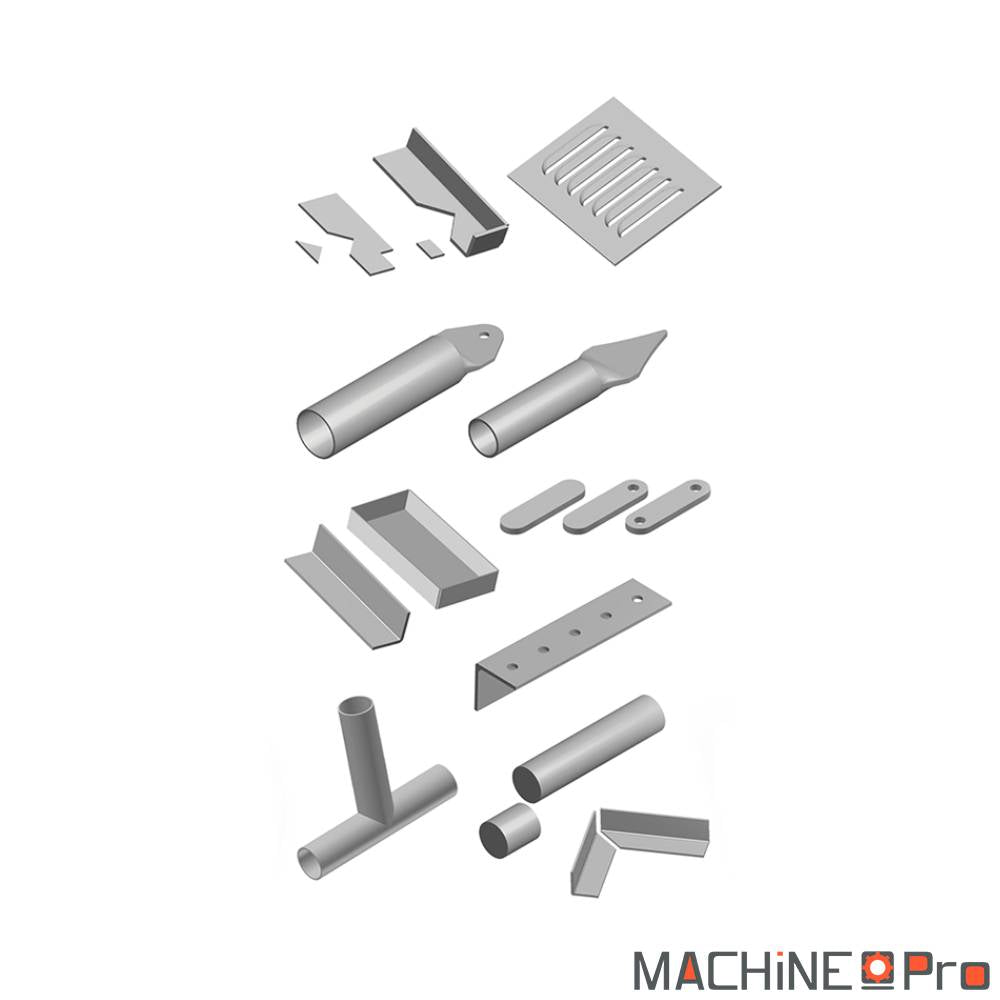

La poinçonneuse hydraulique MX340G de Nargesa est une machine universelle de 40 tonnes conçue pour réaliser de multiples opérations sur tôle, platine, tube et profilés métalliques. Elle poinçonne, plie, coupe, embouti, broche, évase et estampe, et s'adapte ainsi à une très large gamme de travaux en métallerie, serrurerie et chaudronnerie. Sa conception espagnole massive et son ergonomie bimanuelle en font une référence pour les ateliers polyvalents qui veulent réunir plusieurs fonctions sur une seule machine.

Quel type d'usage

La MX340G couvre un large spectre d'usages métallerie et chaudronnerie grâce à ses 40 tonnes et ses fonctions combinées.

• Serrurerie et garde-corps : perçage de platines 100 x 10 mm, coupe de cornières 60 x 60 mm, encochage de tubes, le tout sans changer de machine ni de poste.
• Chaudronnerie tôlerie épaisse : poinçonnage Ø22 dans acier 10 mm avec la marge des 40 tonnes, sans saturer la machine ni déformer la pièce autour du trou.
• Métallerie polyvalente atelier : pliage 170 mm sur 8 à 12 mm d'épaisseur, coupe de barres rondes Ø3 à 35 mm, opérations de grugeage de tube de 16 à 60 mm.
• Fabrication portails et structures : 150 cycles à l'heure environ en cadence raisonnée, suffisant pour des séries de pièces sans surchauffer le système hydraulique.

Critères techniques décortiqués

Les chiffres du tableau prennent leur sens quand on relie chaque ligne à ce qu'elle permet réellement à l'atelier.

• 40 tonnes de poussée hydraulique : c'est le seuil qui sépare les machines d'atelier sérieux des modèles d'établi. À 40 tonnes, on poinçonne Ø22 dans 10 mm d'acier sans approcher la limite, alors qu'à 25 tonnes le même Ø22 sature la machine et déforme la tôle.
• Vitesse de travail 7,1 mm/s, retour 9,3 mm/s : cadence raisonnée pour préserver poinçons et matrices. Sur 100 mm de course, un cycle complet prend environ 24 secondes. Les machines plus rapides à 12-15 mm/s usent les outils deux fois plus vite à charge égale.
• Course du poinçon 100 mm : large marge fonctionnelle qui permet d'évacuer copeaux et chutes sans démontage et de passer des pièces déjà cintrées ou soudées. La plupart des poinçonneuses concurrentes plafonnent à 60-80 mm.
• Col de cygne 180 mm : distance entre l'axe de poinçonnage et le bâti, donc la profondeur d'engagement de la pièce. À 180 mm, on poinçonne une platine 350 x 80 mm par le centre ou un tube Ø150 sur sa génératrice.
• Moteur 2,2 kW triphasé 230/400 V : dimensionnement cohérent avec la puissance hydraulique. Un abonnement 12 kVA triphasé standard suffit dans 95 % des ateliers métallerie en France, sans surdimensionnement inutile.
• Bâti 615 kg pour 40 tonnes : ratio poids/tonnage de 15 kg par tonne, gage de précision dans le temps. Une machine 40 tonnes qui pèserait 400 kg vibrerait et perdrait sa rectitude après quelques milliers de cycles.

Maintenance et longévité

Une poinçonneuse hydraulique bien entretenue dépasse facilement 20 ans de service. La MX340G suit le schéma classique des machines Nargesa, avec composants hydrauliques standardisés.

• Toutes les 50 heures : graissage des 4 points repérés sur la machine, contrôle visuel du niveau d'huile hydraulique au réservoir, vérification de l'absence de fuite aux raccords vérin.
• Tous les 6 mois : vidange complète de l'huile hydraulique ISO VG 46 (capacité réservoir environ 25 litres), nettoyage du filtre d'aspiration, contrôle des serrages bâti à la clé dynamométrique selon les valeurs constructeur.
• Tous les 2000 cycles : contrôle de planéité de la matrice supérieure, affûtage ou remplacement du poinçon en cas de bavure visible, contrôle du jeu poinçon-matrice à 10 % de l'épaisseur de la tôle.
• Pièces d'usure typiques : poinçons ronds Ø10 à Ø22 sur les usages courants (durée de vie 5000 à 15000 cycles selon matériau), joints de vérin tous les 5 à 8 ans, filtre hydraulique à chaque vidange.

Accessoires compatibles

Compléter la poinçonneuse MX340G avec des accessoires Nargesa dédiés permet d'élargir les opérations possibles sans changer d'équipement.

• Pour changer rapidement de section de poinçon sans démontage complet, utiliser les écrous de couplage TAP28-TAP60 Nargesa compatibles avec les outillages standards.
• Pour la coupe de cornières jusqu'à 60 x 60 mm en angle ou en droit, installer la matrice cornière 90°/45° MX340G spécifique aux travaux de serrurerie.
• Pour le pliage de tôle 8 à 12 mm sur 170 mm de longueur utile, monter la matrice de pliage 170 mm 88° Nargesa dédiée à cet usage.

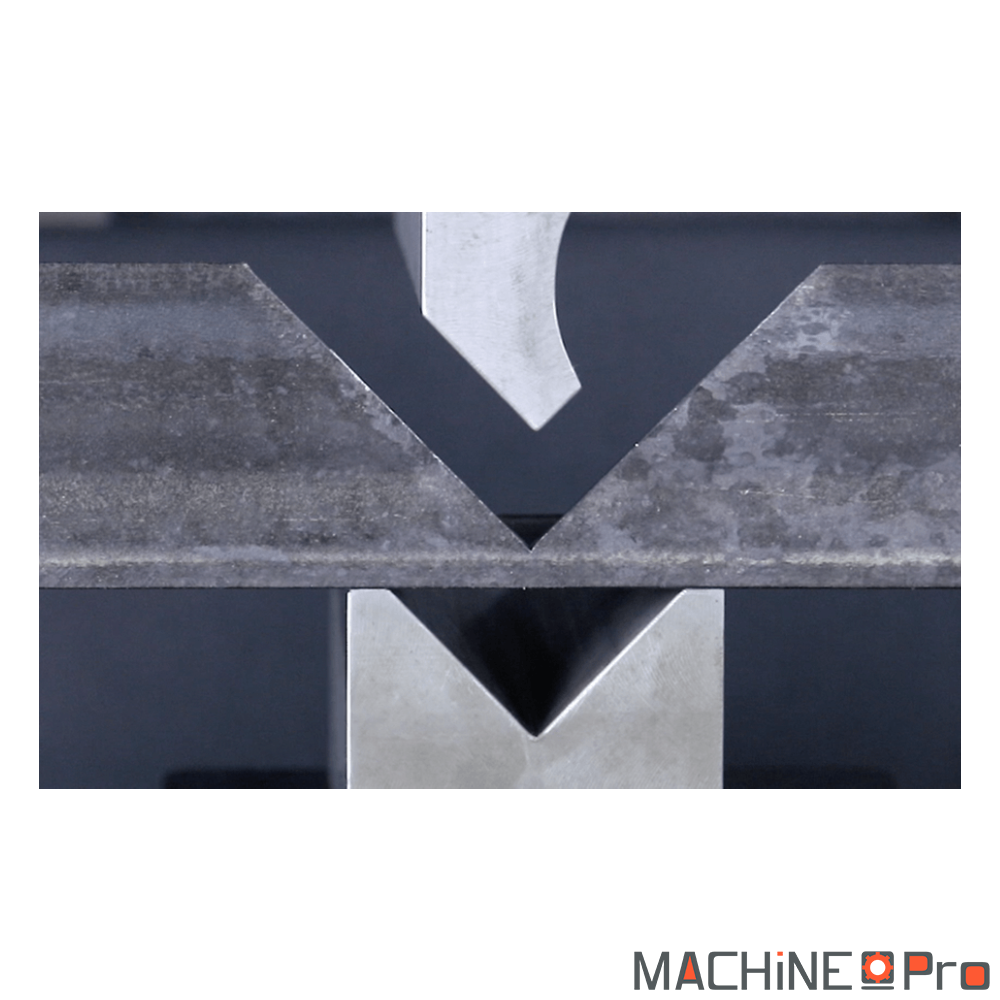

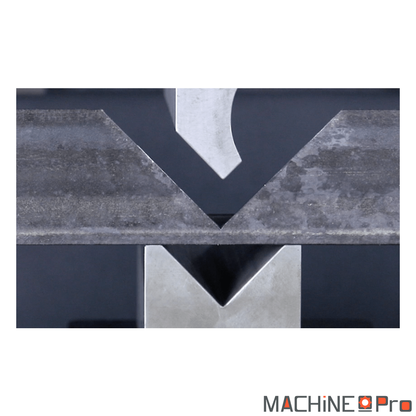

• Pour réaliser des encoches précises jusqu'à 100 x 100 x 4 mm sur tube ou platine, ajouter l'accessoire encochage 90° réglable à la station de travail.
