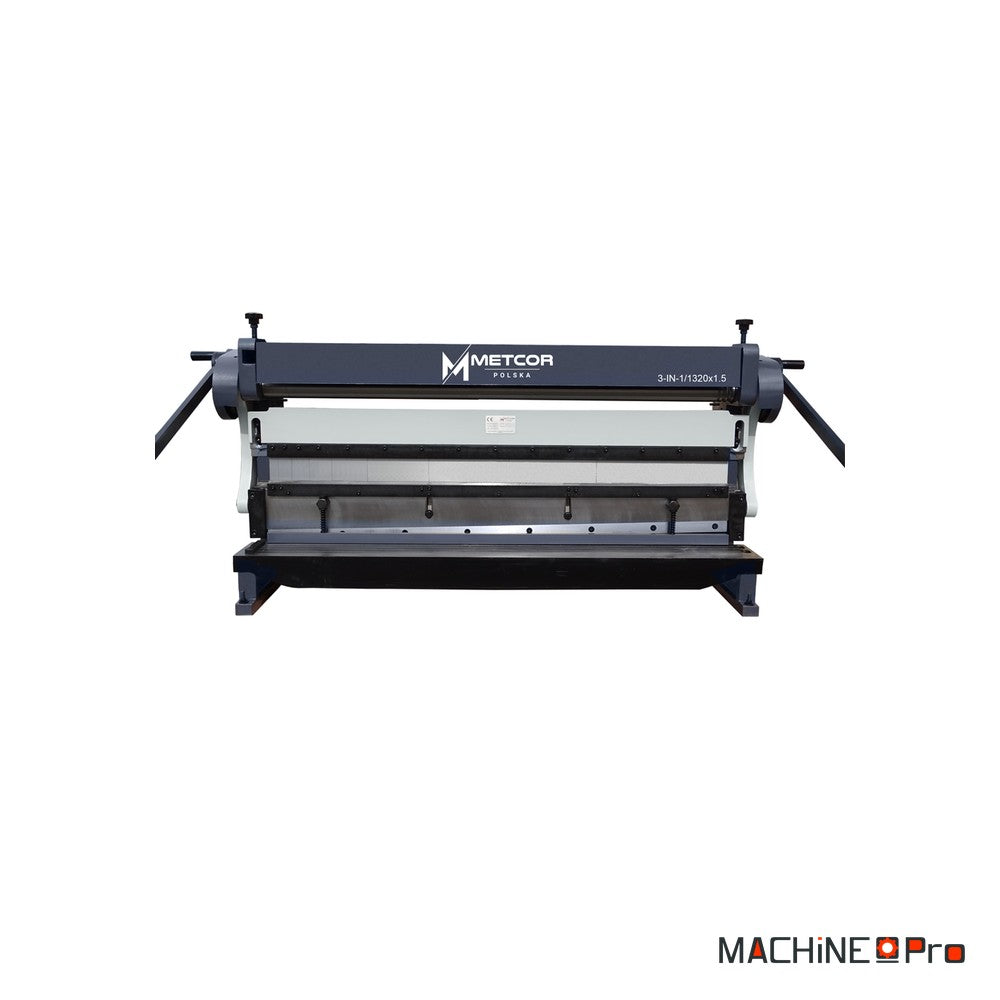

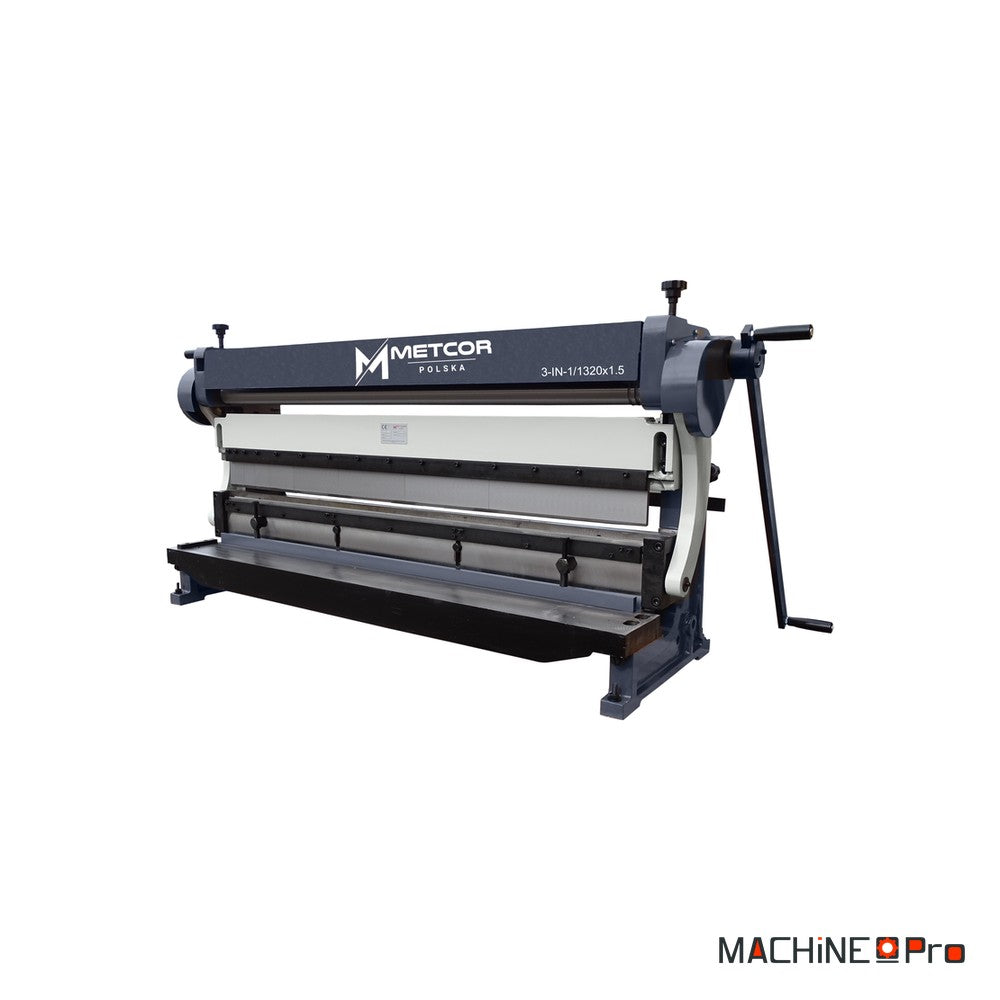

Combiné 3 en 1 cisaille plieuse rouleuse METCOR 3IN1 1320x1,5

Le METCOR 3IN1 1320x1,5 est une plieuse-rouleuse multifonction adaptée au roulage, au pliage segmenté et à la coupe. Le fabricant la présente comme une machine précise pour le cintrage rotatif, le chanfreinage et la coupe, idéalement adaptée à une installation dans de petits locaux. Elle traite la tôle jusqu'à 1,5 mm d'épaisseur sur une largeur de travail maximale de 1320 mm. L'angle de pliage est de 90 degrés et le diamètre minimal de roulage de 76 mm. La machine reçoit neuf segments, de 3, 4, 5, 6, 10, 17,5, 22,5, 25 et 38 cm, ainsi qu'une butée arrière réglable supplémentaire dotée d'un segment conique. Elle mesure 1830 x 610 x 970 mm en longueur, largeur et hauteur, et pèse 470 kg. METCOR met en avant son très bon rapport qualité-prix.

Quel type d'usage

Quatre lieux d'installation sont mis en avant pour cette machine, et trois opérations réunies sur un seul bâti.

• Petits locaux : la machine est idéalement adaptée à une installation dans un espace réduit, c'est le premier argument avancé pour elle.
• Ateliers de tôlerie : les trois opérations réunies sur la machine y trouvent leur emploi, à savoir le roulage, le pliage segmenté et la coupe.
• Ateliers en général : l'atelier polyvalent est visé au même titre que la tôlerie. La largeur de travail annoncée y monte jusqu'à 1320 mm.
• Chantiers : la machine convient à une installation sur chantier au même titre qu'en atelier.
• Cintrage rotatif, chanfreinage et coupe : ce sont les trois travaux pour lesquels la machine est qualifiée de précise, en plus de ses trois opérations principales.

Critères techniques décortiqués

Six valeurs chiffrées décrivent ce combiné. Voici ce que chacune recouvre.

• Épaisseur maximale de 1,5 mm : c'est la limite haute de la tôle acceptée par la machine. Au-delà de 1,5 mm, on sort de la plage annoncée pour ce combiné.
• Largeur de travail maximale de 1320 mm : c'est la plus grande largeur de tôle que la machine est donnée pour traiter. Avec l'épaisseur, c'est la valeur qui borne le format engagé.
• Angle de pliage de 90 degrés : c'est la valeur annoncée pour le pliage. Elle correspond au pli droit, celui que l'on retrouve sur la majorité des pièces de tôlerie.
• Diamètre minimal de roulage de 76 mm : c'est le plus petit cylindre que la partie roulage est donnée pour former. En dessous de cette valeur, on sort de la plage annoncée.
• Neuf segments de 3 à 38 cm : les tailles sont 3, 4, 5, 6, 10, 17,5, 22,5, 25 et 38 cm. Leur addition atteint 1310 mm, et c'est en les combinant que l'on compose la longueur de pli voulue.
• 470 kg pour 1830 x 610 x 970 mm : ce sont la masse et les trois cotes hors tout annoncées, données en longueur, largeur et hauteur.

Maintenance et longévité

Trois opérations sur un même bâti, cela fait trois zones distinctes à surveiller : la coupe, les segments de pliage et les rouleaux.

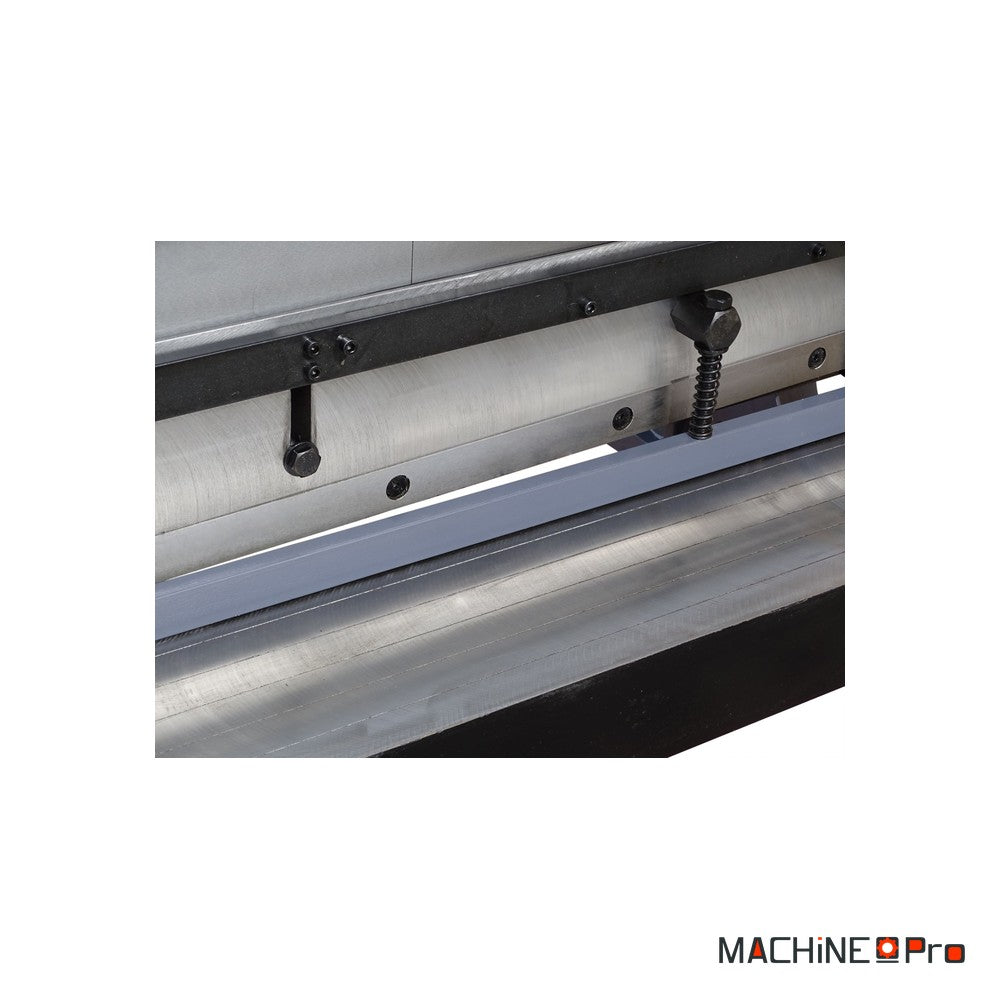

• Organe de coupe : contrôler le tranchant et le jeu de coupe. Sur une machine qui coupe la tôle, c'est la partie qui marque le plus vite, et son usure se voit d'abord sur le bord de la pièce.

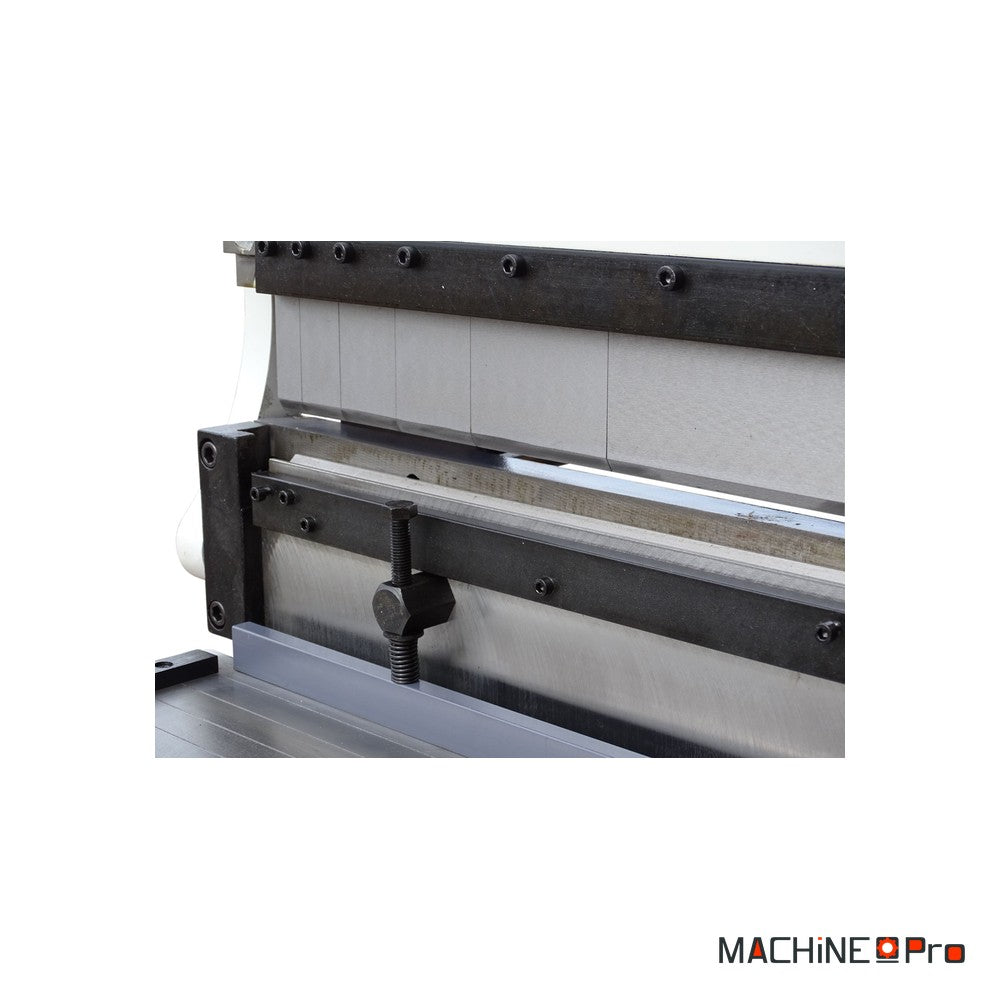

• Faces d'appui des segments : nettoyer les portées de chaque segment avant de le remonter. Un copeau resté derrière un segment le décale, et le pli présente alors un décrochement à la jonction.

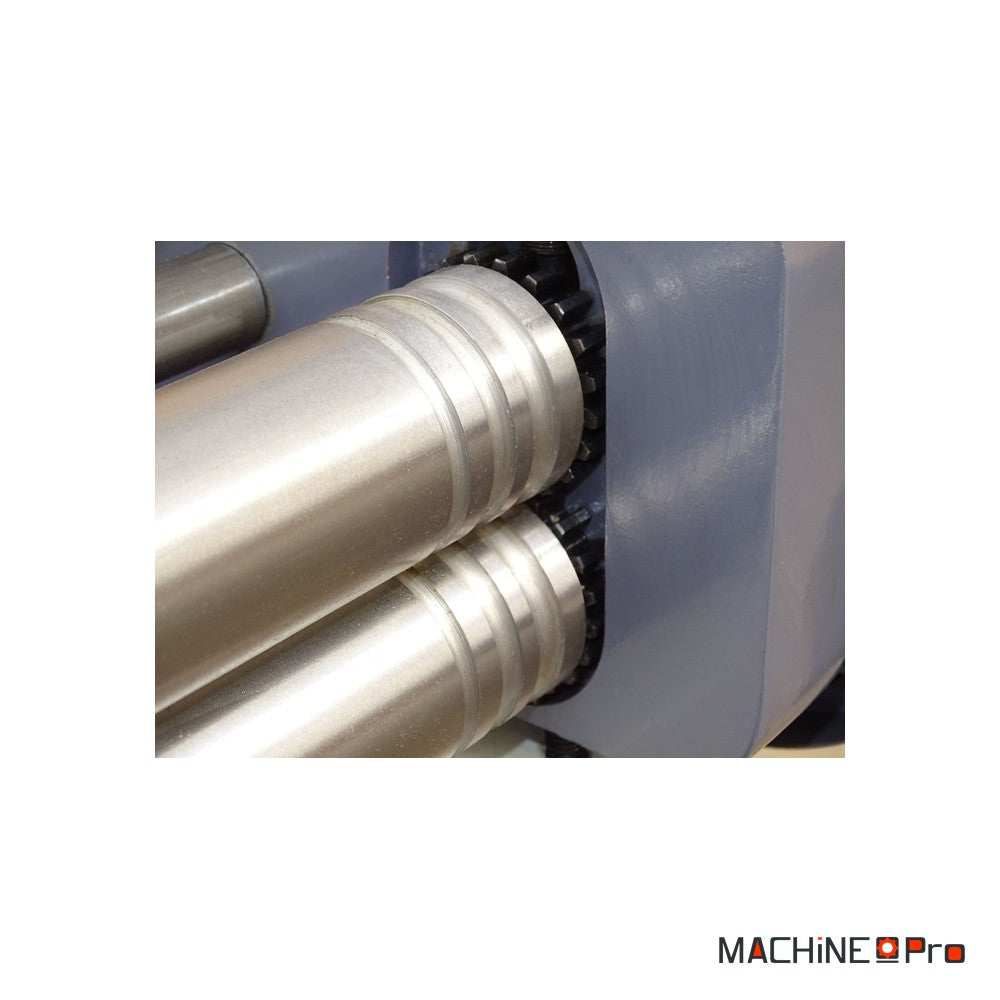

• Parallélisme des rouleaux : vérifier que les rouleaux de roulage restent parallèles entre eux. Un écart se traduit par une pièce qui sort en cône au lieu du cylindre attendu.
• Butée arrière et segment conique : contrôler le réglage de la butée sur une chute avant de lancer une série. Le segment conique doit être repositionné dès que la forme demandée change.
• Graissage et protection : lubrifier les articulations de la partie pliage et les paliers de roulage, puis huiler légèrement les surfaces nues. Une machine de 470 kg reste longtemps au même endroit, et la corrosion attaque d'abord les portées les moins sollicitées.
