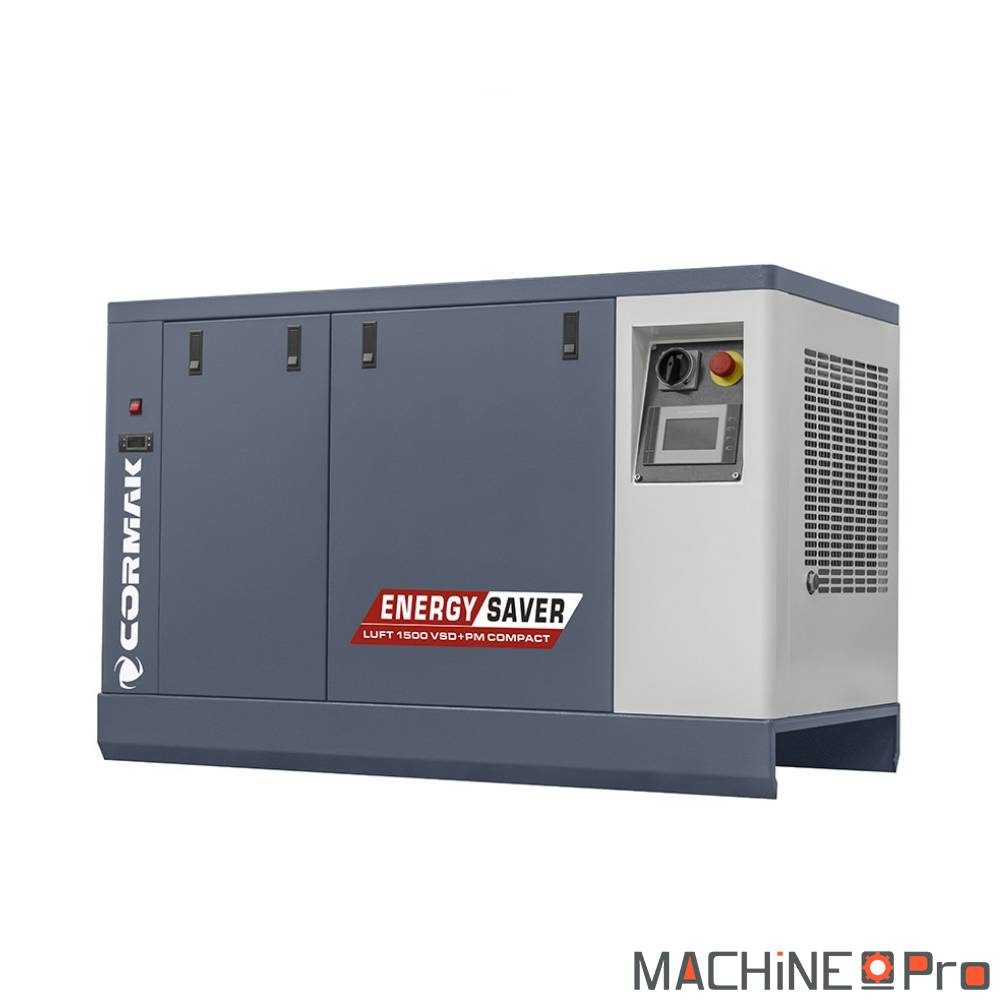

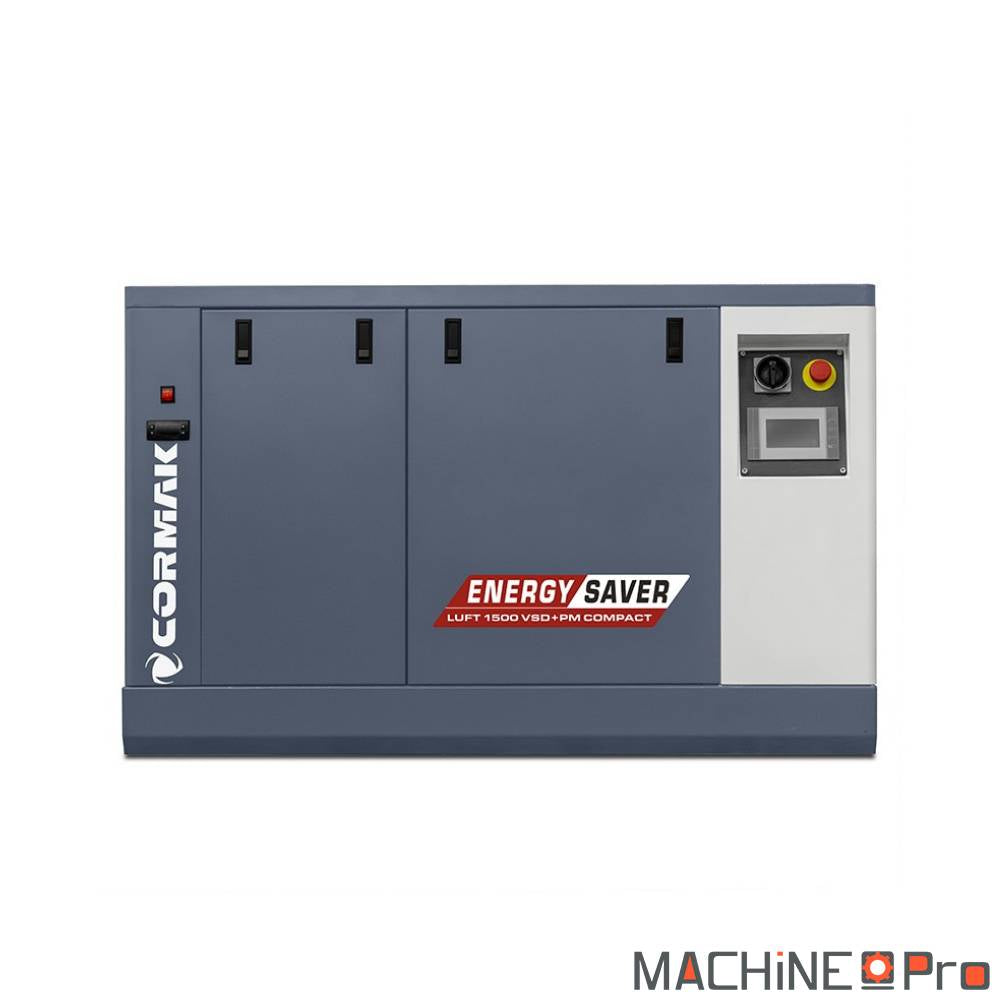

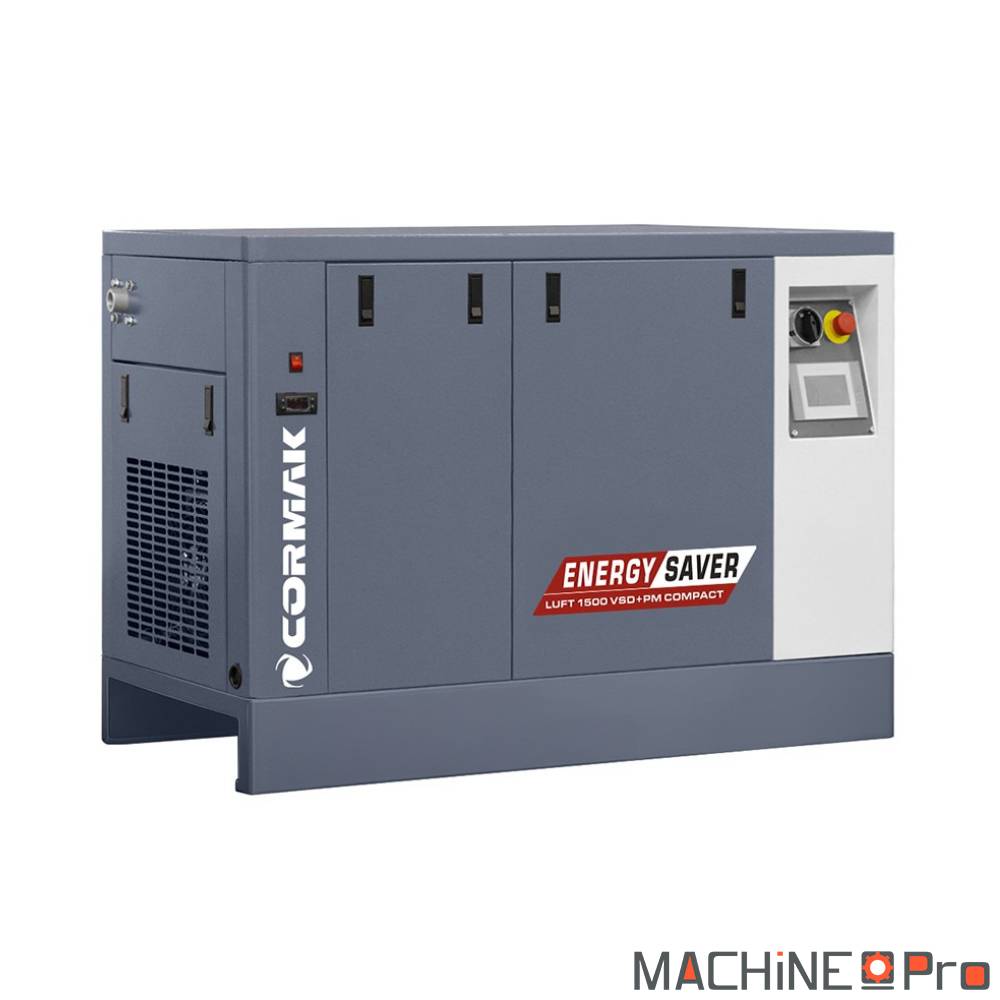

Compresseur à vis LUFT 1500 VSDPM COMPACT CORMAK + Sécheur d'air N10S intégré - Gamme Energy Saver

Le compresseur à vis CORMAK LUFT 1500 VSDPM Compact associe un bloc 11 kW et un sécheur frigorifique N10S dans la même carcasse, sans cuve tampon. Débit 1 580 L/min à 6 bar et pression utile jusqu'à 10 bar pour alimenter en direct un réseau d'atelier dont le ballon air comprimé est déjà installé en aval. La technologie VSDPM (variation de vitesse et gestion de pression) module la vitesse moteur entre 20 et 100 pour cent du régime nominal selon la demande aval, ce qui stabilise la pression à plus ou moins 0,2 bar et évite les cycles marche-arrêt destructeurs du moteur et du bloc vis.

Quel type d'usage

Le LUFT 1500 VSDPM N10S sans cuve vise les ateliers dont la consommation d'air comprimé dépasse 1 200 L/min en continu et où un ballon tampon est déjà raccordé sur le réseau aval. Le module compresseur plus sécheur s'insère dans une installation pneumatique existante sans dupliquer la fonction stockage.

• Carrosserie et peinture industrielle : deux à trois cabines simultanées avec pistolets pneumatiques, pompes sans air et ponceuses orbitales consomment 600 à 900 L/min cumulés. Le débit nominal laisse une réserve de 40 à 60 pour cent pour absorber les pics, et le sécheur N10S intégré répond aux exigences ISO 8573-1 classe 4 demandées par la peinture polyuréthane bi-composant.
• Mécanique générale ou tôlerie multi-postes : 5 à 8 opérateurs avec poinçonneuses pneumatiques, perceuses à colonne, visseuses à choc 3/4 pouce et tables de soudage purgées tournent en intermittence. Le variateur absorbe cette variabilité sans cycler le moteur entre 0 et 100 pour cent, ce qui réduit la facture électrique de 25 à 35 pour cent sur 2 000 heures annuelles par rapport à un compresseur à vis non régulé équivalent.
• Découpe laser ou plasma fibre : plasturgie avec presses pneumatiques exploite la pression 10 bar disponible (1 230 L/min) qui couvre les besoins haute pression des actionneurs Festo et des purges optiques laser, à condition que la cuve tampon aval soit dimensionnée pour 800 à 1 200 litres minimum.

Pour un atelier 1 poste isolé ou un usage 600 à 800 L/min, viser plutôt un LUFT 700 VSDPM ou un LUFT 1000 VSDPM sans surdimensionner. Pour un site qui ne dispose pas encore d'une cuve tampon aval, basculer sur la version LUFT 1500 VSDPM N10S avec cuve 500 L intégrée d'origine.

Critères techniques décortiqués

La fiche technique ne dit pas pourquoi un VSDPM rend le service attendu sur ce gabarit. Voici les paramètres qui pilotent la durée de vie et la stabilité du réseau pneumatique au quotidien.

• Variation de vitesse plus gestion de pression. La régulation continue stabilise la pression à plus ou moins 0,2 bar, là où un tout ou rien à 7 bar de différentiel ne sait pas faire mieux que 1 bar d'amplitude. Cela protège les régulateurs aval et améliore la répétabilité des opérations peinture, sablage ou usinage à commande pneumatique.
• Débit dégressif selon pression. Si le réseau aval tourne à 7 à 8 bar utile, la machine livre 1 320 à 1 500 L/min réels, soit 80 à 90 m3/h disponibles pour les outils. Au-delà de 10 bar, le bloc vis sort de sa plage de rendement optimal et l'effet du variateur s'amenuise.
• Configuration sans cuve. La sortie G1 pouce raccordée en direct sur le ballon tampon existant impose un volume aval minimum 800 L pour ce gabarit 1 580 L/min à 6 bar, faute de quoi le variateur oscille en permanence et la durée de vie de l'électronique s'en ressent.
• Moteur PM à aimants permanents. Le rendement reste proche de 95 pour cent sur toute la plage de vitesse, contre 89 pour cent pour un moteur asynchrone classe IE3 équivalent. Cet écart se ressent sur la facture électrique en charge partielle, là où le compresseur passe 60 à 80 pour cent de son temps de service.

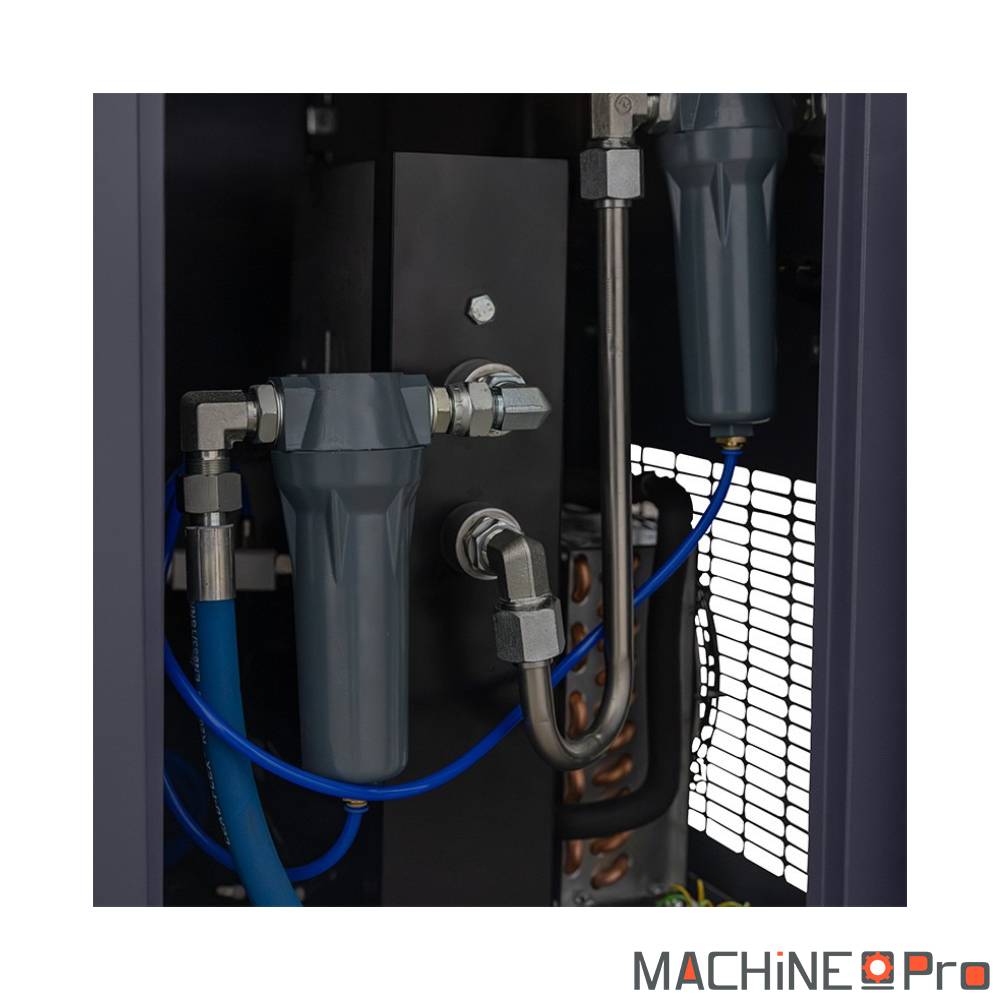

• Sécheur N10S intégré. Point de rosée +3 °C, fluide R513A conforme F-Gas, capacité aligne sur le débit nominal du compresseur sans redimensionnement séparé. Pour atteindre une classe ISO 8573-1 classe 2 (peinture haut de gamme, instrumentation), prévoir une cartouche de microfiltrage JET en aval.

Maintenance et longévité

L'entretien du bloc vis suit un calendrier précis qui conditionne la durée de vie réelle de la machine. Premier service à 500 heures pour rodage, puis vidange huile compresseur toutes les 2 000 heures ou 12 mois selon premier terme atteint, avec environ 8 à 10 litres d'huile pour compresseur à vis Rotair ou équivalent ISO VG 46 synthétique pour compresseur à vis.

Les filtres à air et à huile se remplacent à chaque vidange, le séparateur huile-air toutes les 4 000 heures. Le sécheur N10S demande un contrôle annuel du circuit frigorifique par un opérateur habilité catégorie I et un nettoyage trimestriel du condenseur à air à la soufflette pour éviter la dégradation du point de rosée. Les pièces d'usure courantes (filtre à air, filtre à huile, séparateur, kit étanchéité bloc vis) restent disponibles en stock français sous 5 à 10 jours ouvrés.

Côté longévité, un bloc vis correctement entretenu tient 30 000 à 40 000 heures avant remise en état générale. Le moteur PM est conçu pour 60 000 heures de service grâce à l'absence de balais et au refroidissement par air forcé direct sur les enroulements.
