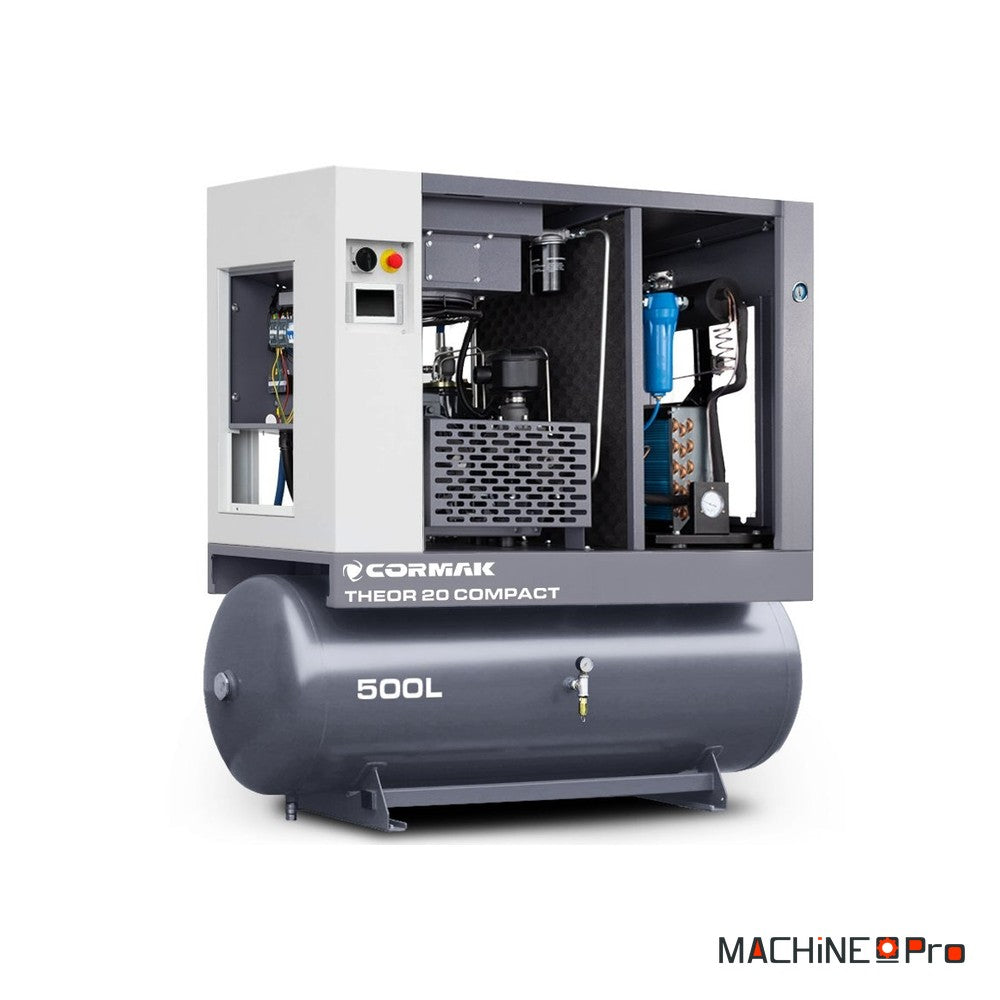

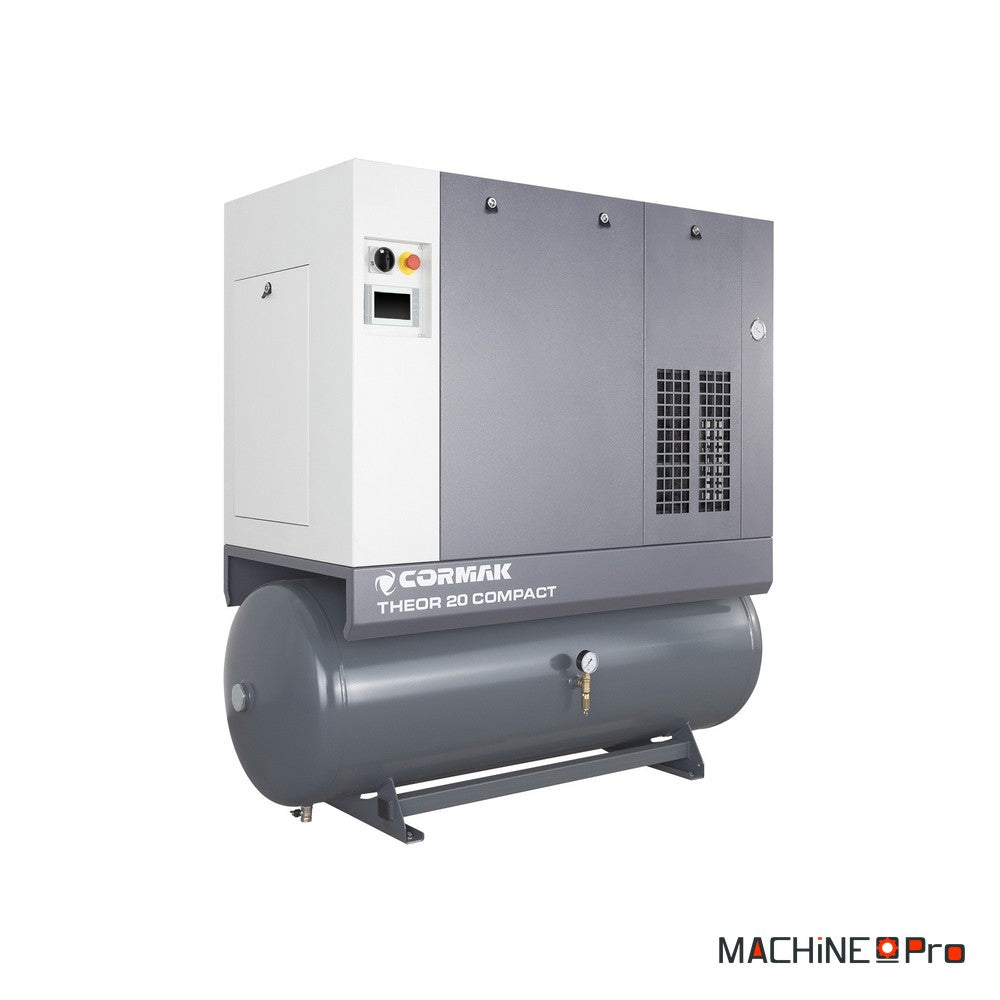

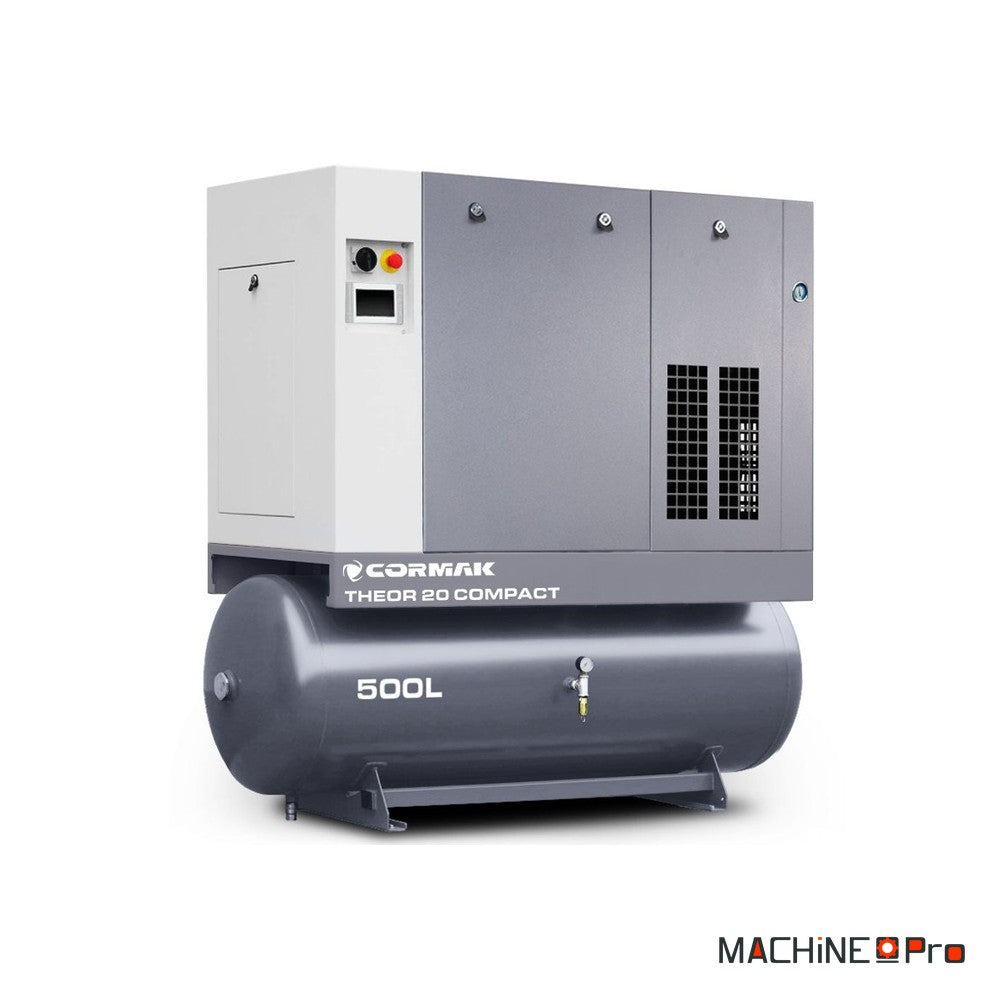

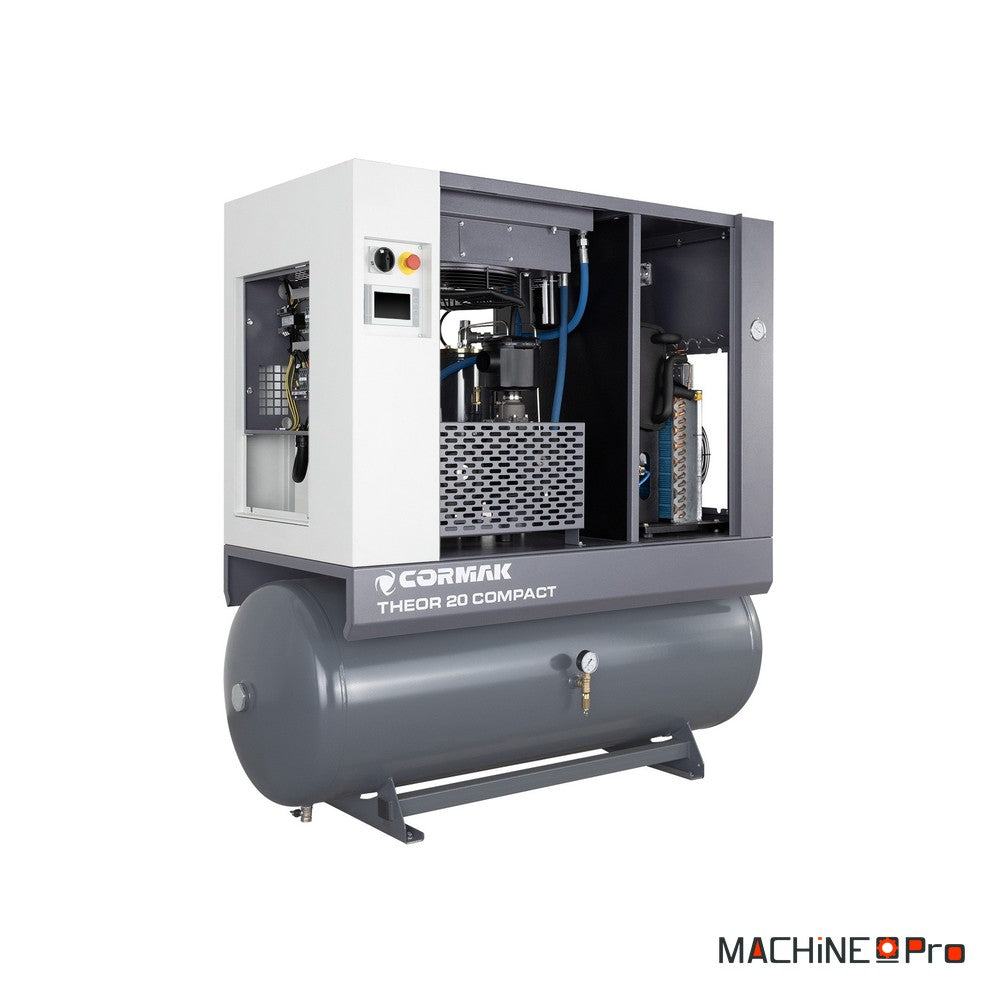

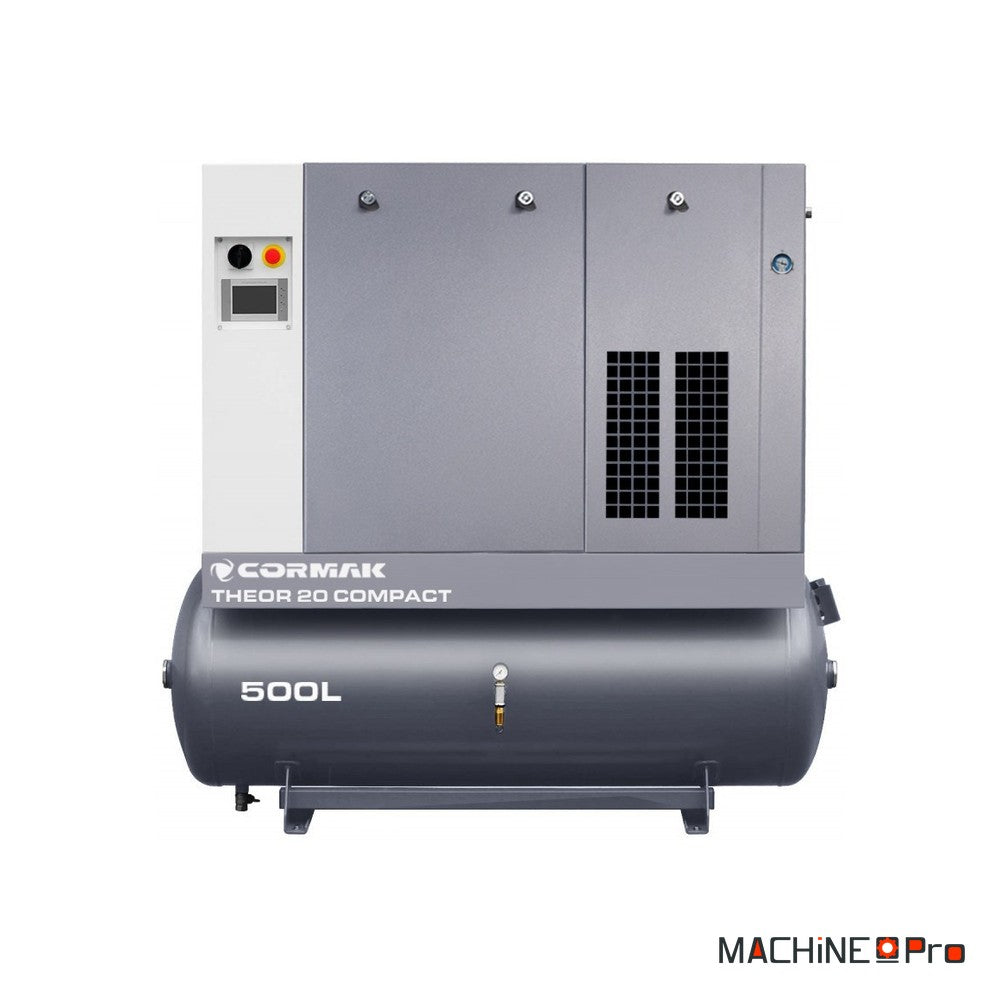

Compresseur à vis avec sécheur et réservoir 500 L 15 kW CORMAK THEOR 20 COMPACT 400V

Cet ensemble CORMAK réunit le compresseur à vis THEOR 20 COMPACT avec sécheur d'air intégré et un réservoir d'air horizontal de 500 L. Il s'adresse aux ateliers, aux ateliers de peinture et aux lignes de production qui alimentent des clés à chocs, des soufflettes et des pistolets de peinture, et il peut aussi servir pour le sablage. Le compresseur lubrifié à l'huile est entraîné par un moteur à induction de 15 kW, alimenté en 400 V / 50 Hz. Il délivre jusqu'à 2100 L/min entre 0 et 6 bar et 1600 L/min à la pression de travail maximale de 10 bar. Conçu pour un fonctionnement continu, il convient aux centres de pneumatiques, aux grands ateliers automobiles et aux sites de production. Le sécheur frigorifique fournit un air sec et propre. L'entraînement par courroie simplifie l'entretien et le panneau électronique MAM donne accès aux données de fonctionnement.

Quel type d'usage

Avec son réservoir de 500 L, cet ensemble forme une installation d'air comprimé complète pour un usage intensif.

• Ateliers de peinture : Le sécheur et la double filtration fournissent aux pistolets un air sec et propre. Le réservoir de 500 L aide à garder une pression régulière pendant la pulvérisation.
• Centres de pneumatiques : Les clés à chocs et les soufflettes sont alimentées en continu pendant les périodes chargées. Le fonctionnement continu suit le rythme de l'activité.
• Grands ateliers automobiles : L'ensemble alimente les outils pneumatiques de plusieurs postes de travail. La pression reste constante dans la ligne d'air.
• Sablage : Le THEOR 20 COMPACT peut servir de compresseur pour le sablage. Son débit de 2100 L/min de 0 à 6 bar soutient l'alimentation de ce type d'équipement.
• Sites de production : Le compresseur répond à une demande d'air variable au cours de la journée. La régulation automatique de la pression fournit la quantité d'air requise.

Critères techniques décortiqués

Les valeurs publiées par CORMAK pour cet ensemble guident son installation et son exploitation au quotidien.

• Moteur de 15 kW : Le moteur à induction de 15 kW fonctionne en 400 V / 50 Hz. Il entraîne le bloc vis en continu pour les installations très sollicitées.
• Débit de 2100 L/min de 0 à 6 bar : Le débit est de 2000 L/min à 6 bar, 1700 L/min à 8 bar et 1600 L/min à 10 bar. La pression de service se choisit selon les outils à alimenter.
• Réservoir horizontal de 500 L : Le réservoir stocke l'air produit par le compresseur avant sa distribution. Il est fourni avec le compresseur au sein du même ensemble.
• Filtration de 3,0 µm et 0,1 µm : Le préfiltre de 3,0 µm retient les particules solides les plus grosses. Le filtre de précision de 0,1 µm capte les aérosols d'huile et les fines impuretés.
• Encombrement de 1840 × 740 × 1890 mm : L'ensemble pèse 530 kg et demande un emplacement stable et dégagé. La sortie G1" se raccorde au réseau d'air de l'atelier.

Maintenance et longévité

Le compresseur, le sécheur et le réservoir demandent chacun des contrôles réguliers pour durer.

• Vidange des condensats du réservoir : Évacuer régulièrement l'eau de condensation qui s'accumule au fond du réservoir de 500 L. Cette opération limite la corrosion intérieure.
• Contrôle de la courroie : Vérifier l'état et la tension de la courroie d'entraînement. La remplacer dès qu'elle montre des signes d'usure.
• Entretien des filtres : Contrôler le préfiltre et le filtre de précision selon les indications du panneau et de la notice. Des filtres encrassés réduisent la qualité de l'air.
• Suivi du panneau MAM : Consulter les alertes de défaut et d'entretien affichées par le panneau. Relever la pression et la température pour repérer tout écart.
• Contrôle de l'huile : Le compresseur est lubrifié à l'huile, dont le niveau se surveille régulièrement. Effectuer les vidanges aux intervalles indiqués par la notice.
