Positionneur de soudage METALPRO WP-500T

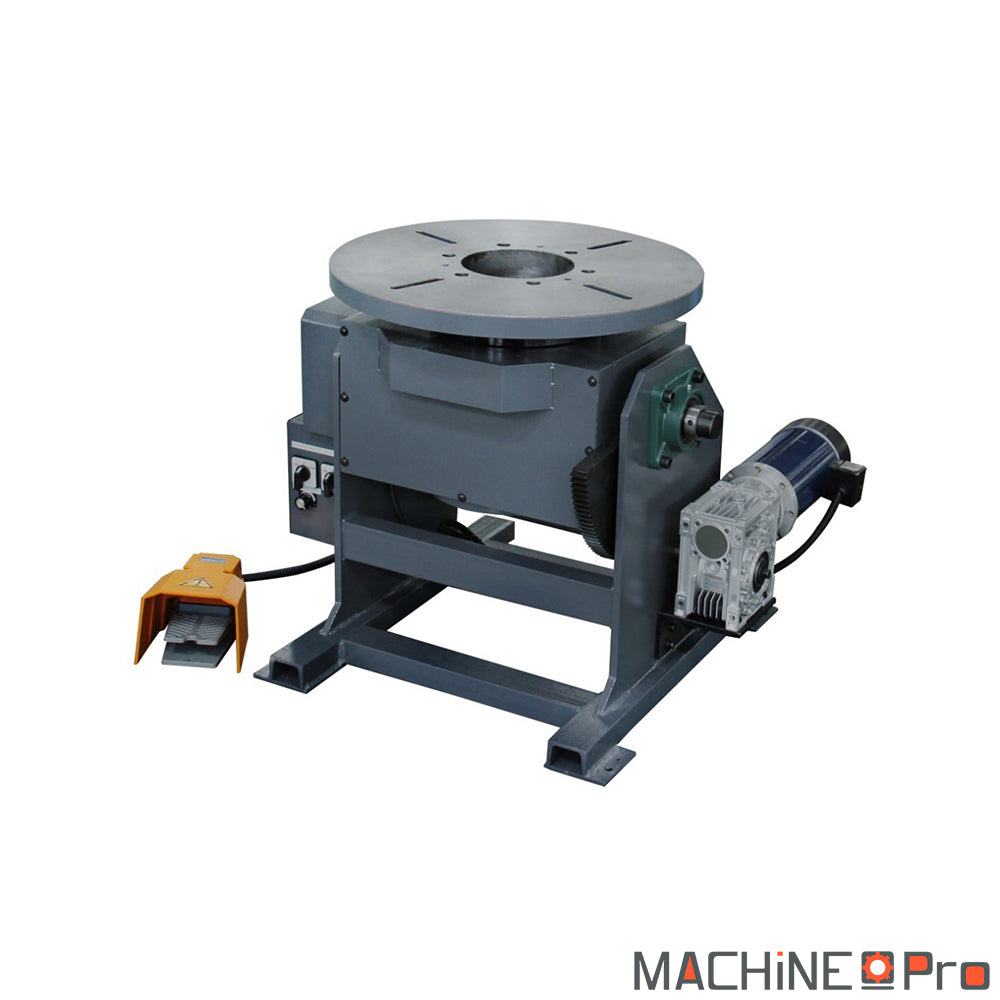

Le positionneur de soudage METALPRO WP-500T fait tourner et bascule des pièces lourdes pendant le soudage, le pointage ou le contrôle. Plateau acier de 550 mm de diamètre avec alésage central de 170 mm, capacité horizontale 500 kg et verticale 250 kg, rotation variable de 0 à 5 tr/min dans les deux sens. Inclinaison électrique de moins 45 à 90 degrés pilotée par pédalier, masse de soudage intégrée au plateau, alimentation 230 V mono 400 W.

Quel type d'usage

Le WP-500T cible des soudeurs qui enchaînent des cordons circulaires propres sur pièces moyennes à lourdes.

• Chaudronnerie petite série : viroles, réductions de tube et ensembles soudés jusqu'à 500 kg pièce, où le pédalier libère les deux mains pour conduire la torche MIG ou TIG.
• Maintenance industrielle : arbres, engrenages massifs et éléments de transmission, montés à l'horizontale puis basculés à 90 degrés pour meulage ou contrôle dimensionnel sans démontage.
• Soudage de viroles et brides : alésage central de 170 mm pour passer un tube ou un arbre traversant, soudures circulaires régulières à vitesse de plateau constante.
• Centre de formation soudage : plage 0 à 5 tr/min adaptée du débutant au soudeur confirmé, inclinaison motorisée pour éviter les manipulations sur pièce chaude.

Critères techniques décortiqués

Quelques chiffres clés à lire correctement avant de choisir ce positionneur.

• Capacité 500 kg horizontal et 250 kg vertical : à plat, le poids descend axialement sur le palier central, à 90 degrés le bras de levier triple la contrainte. Une virole de 400 kg passe en soudage horizontal, sa mise en vertical exige de descendre vers 200 kg pour conserver une marge.
• Rotation 0 à 5 tr/min variable : c'est exactement la plage utile pour un bain de fusion stable. En service réel, on tourne plutôt entre 0,2 et 1,5 tr/min selon le diamètre soudé, et le pédalier ajuste en continu sans lâcher la torche.
• Inclinaison -45 à 90 degrés électrique : horizontal pour cordons circulaires, vertical pour fonds bombés, positions intermédiaires pour soudures montantes ou descendantes. La motorisation déplace 200 kg de pièce sans effort manuel.

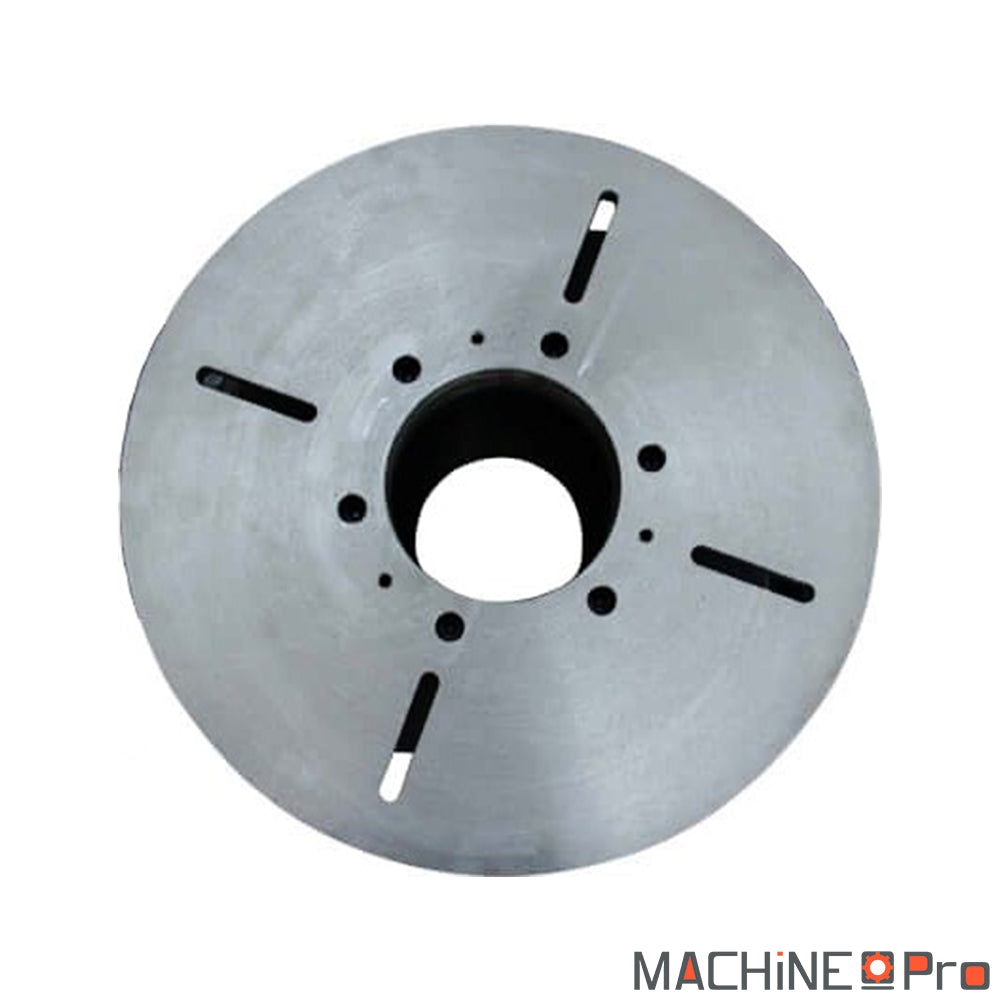

• Plateau 550 mm avec alésage 170 mm : passage d'un arbre traversant ou d'une vis de bridage centrale pour pièces tubulaires, virole ou bride en bout d'arbre soudée sans mandrin externe.
• Masse de soudage intégrée : retour de courant via le plateau, supprime la pince de masse qui glisse ou chauffe. Couvre confortablement MIG, MAG et TIG jusqu'à 250 ampères en régime continu.
• Alimentation 230 V mono 400 W : prise standard 16 ampères protégée par différentiel 30 milliampères, aucune ligne triphasée à tirer, branchement immédiat dans tout atelier équipé.

Maintenance et longévité

Un positionneur subit deux contraintes : la chaleur rayonnée des cordons et les projections de métal en fusion. Un programme simple sécurise la durée de vie.

• Avant chaque session : plateau propre, projections grattées dans la zone de la masse de soudage, câbles de masse côté soudeuse serrés sur leur cosse.
• Toutes les 50 heures de fonctionnement : rotation à vide testée dans les deux sens, vitesse stable du minimum au maximum, écoute des bruits anormaux du réducteur.
• Tous les six mois : capot moteur démonté, dépoussiérage à l'air comprimé sec, contrôle visuel des balais. Sur un usage de 20 heures par semaine, remplacement des balais tous les trois à quatre ans.
• Toutes les 200 heures : graisse lithium sur les graisseurs latéraux de l'axe d'inclinaison, sans quoi les projections finissent par bloquer le réglage.
• Annuel : contrôle du serrage du pédalier, état du câble de commande, intégrité du capot et des protections plateau.

Accessoires compatibles

Composez un poste de positionnement TIG/MIG/MAG cohérent autour du WP-500T avec ces accessoires recommandés pour le bridage, la protection et la montée en gamme.

• Pour brider une pièce cylindrique ou prismatique sur le plateau de 550 mm, montez Mandrin CK-400 quatre mors pour WP-500 avec passage central libre.
• Pour conserver la dextérité au pilotage de la torche pendant la rotation pédalier, équipez-vous des Gants de soudage TIG en cuir fin spécifiques au procédé.
• Pour manipuler les pièces chaudes, pointer MIG-MAG ou meuler avant cordon, utilisez les Gants polyvalents croûte de cuir multi-usage résistants à l'abrasion.
• Pour comparer les capacités voisines ou compléter avec un servante vireur à galets, explorez la Gamme positionneurs de soudage compatibles sur catalogue.
