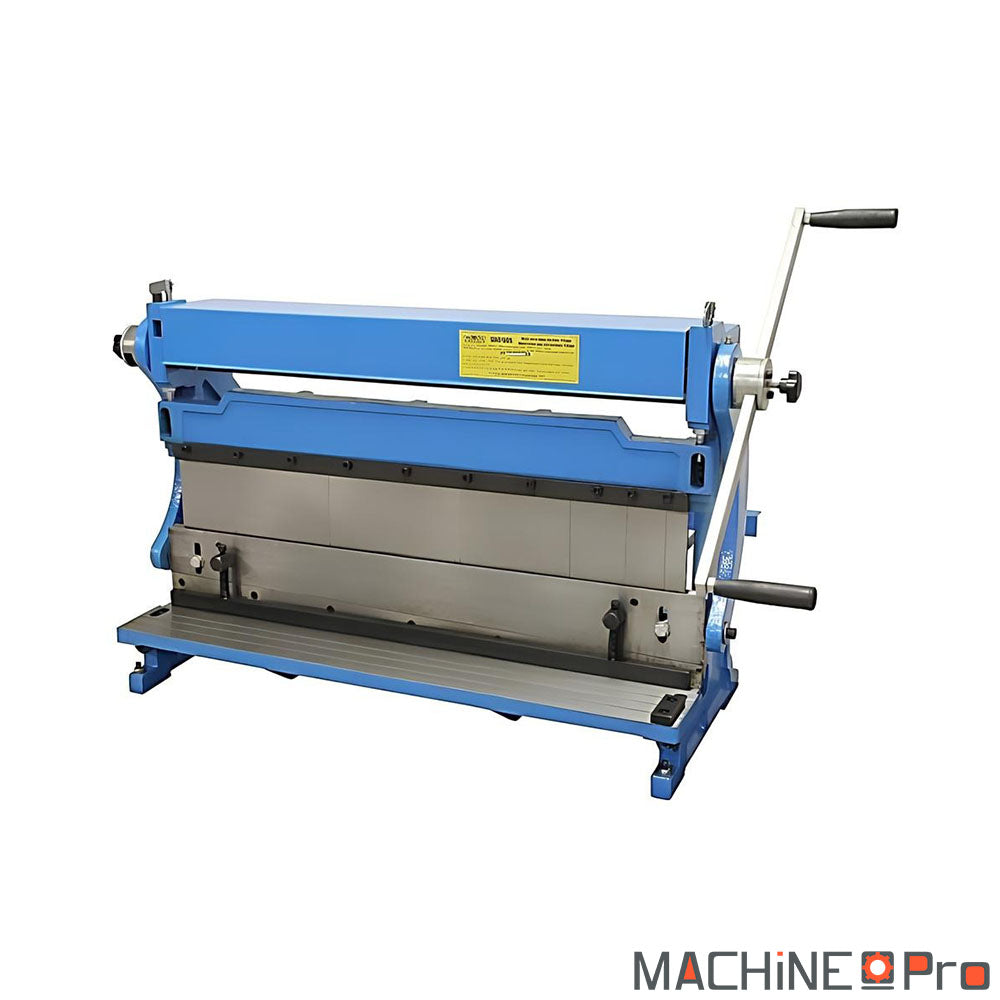

Combiné 3 en 1 / 760 METALPRO

Le combiné 3 en 1 / 760 METALPRO réunit une plieuse, une rouleuse et une cisaille dans un seul châssis en acier, pour la mise en forme de la tôle jusqu'à 760 mm de largeur de travail. Il traite l'acier doux jusqu'à 1,0 mm d'épaisseur en pliage, roulage et cisaillage, avec des cylindres permettant de cintrer du rond et un tablier segmenté pour le pliage de boîtes. Conçu pour la métallerie et la chaudronnerie légère, il regroupe trois opérations habituellement réparties sur trois machines distinctes. Livré avec son socle type B, il pèse 136 kg net et offre une assise stable pour un usage régulier.

Quel type d'usage

Le combiné 760 vise les ateliers qui travaillent la tôle fine et ont besoin de trois fonctions sans multiplier les postes.

• Atelier de métallerie polyvalent : il couvre le pliage, le roulage et la coupe de tôle d'acier jusqu'à 1,0 mm sur une largeur de 760 mm. Un seul opérateur enchaîne les trois opérations sur la même pièce sans changer de machine, ce qui convient aux travaux variés en faible série.
• Chaudronnerie légère et tôlerie : la rouleuse forme des viroles et des cylindres jusqu'à 250 mm de diamètre selon le réglage des rouleaux, tandis que la cisaille débite des flans propres. Le cintrage du rond, possible grâce aux 3 gorges des cylindres, étend l'usage aux profilés ronds de petite section.
• Fabrication de coffrets et boîtiers : le tablier segmenté à segments amovibles permet de plier des bords relevés sur les quatre côtés d'une boîte jusqu'à 90°. La barre presse-tôle à ressorts maintient la tôle pendant le pliage pour des arêtes nettes et régulières.
• Réparation et entretien sur poste fixe : compact et stable sur son socle type B, il s'intègre dans un atelier à l'espace limité. Son poids de 136 kg lui assure une assise suffisante pour absorber les efforts de pliage et de roulage sans déport.

Critères techniques décortiqués

Les chiffres clés à retenir avant de comparer cette machine à un autre combiné.

• Largeur de travail 760 mm : c'est la longueur maximale de tôle que la machine peut plier, rouler ou cisailler en une passe. Elle suffit pour la plupart des panneaux et flans de tôlerie courante, et constitue le critère principal pour dimensionner les pièces.
• Capacité 1,0 mm en acier doux : les trois fonctions sont calibrées pour de la tôle jusqu'à 1,0 mm. Cette épaisseur correspond à la tôlerie fine et au capotage, mais impose de ne pas forcer sur de l'acier plus épais ou plus dur, sous peine de marquer les lames et les cylindres.
• Diamètre de roulage de 30 à 250 mm : selon la position des trois cylindres, on obtient des cintrages de 30 mm à 250 mm de diamètre. Le plus petit diamètre sert aux viroles serrées, le plus grand aux pièces ouvertes ; le réglage se fait en déplaçant le rouleau intermédiaire.
• Tablier segmenté pour le pliage : le tablier se compose de segments amovibles que l'on retire selon la largeur à plier. C'est ce qui rend possible le pliage de boîtes, car les bords déjà relevés passent entre les segments restants sans gêner l'opération suivante.
• Angle de pliage jusqu'à 90° : la barre presse-tôle et les leviers d'actionnement permettent de relever un bord jusqu'à l'équerre. Le maintien par ressorts garantit que la tôle ne glisse pas pendant la montée, condition d'un pli net et reproductible en série.
• Construction acier 136 kg : le châssis rigide et le socle type B forment un ensemble stable qui ne vibre pas en charge. Cette masse est ce qui distingue une machine d'atelier d'un modèle d'établi et autorise un travail répété sans déport ni jeu.

Maintenance et longévité

Un entretien simple mais régulier conserve la précision des trois fonctions sur le long terme.

• Après chaque utilisation : essuyer les couteaux de cisaille et les cylindres de roulage pour retirer copeaux et limaille. Un nettoyage immédiat évite les rayures sur la tôle et l'accumulation de dépôts qui marqueraient les pièces suivantes.
• Toutes les 40 heures : lubrifier les axes des leviers d'actionnement et les points d'articulation du tablier. Un graissage régulier maintient des manœuvres douces et prévient l'usure prématurée des paliers soumis aux efforts de pliage.
• Toutes les 250 heures : contrôler le parallélisme des cylindres de roulage et le serrage des segments du tablier. Un cylindre désaligné produit des viroles coniques, et un segment mal fixé dégrade la rectitude des plis.
• Contrôle annuel : vérifier l'affûtage et le jeu des couteaux de cisaille, ainsi que la tension des ressorts de la barre presse-tôle. Des lames émoussées laissent des bavures, et des ressorts fatigués compromettent le maintien de la tôle pendant le pliage.
• Protection contre la corrosion : appliquer un film d'huile fine sur les surfaces nues en cas d'arrêt prolongé ou d'atelier humide. La rouille sur les cylindres et les lames se transfère directement sur la tôle et altère durablement l'état de surface des pièces.
