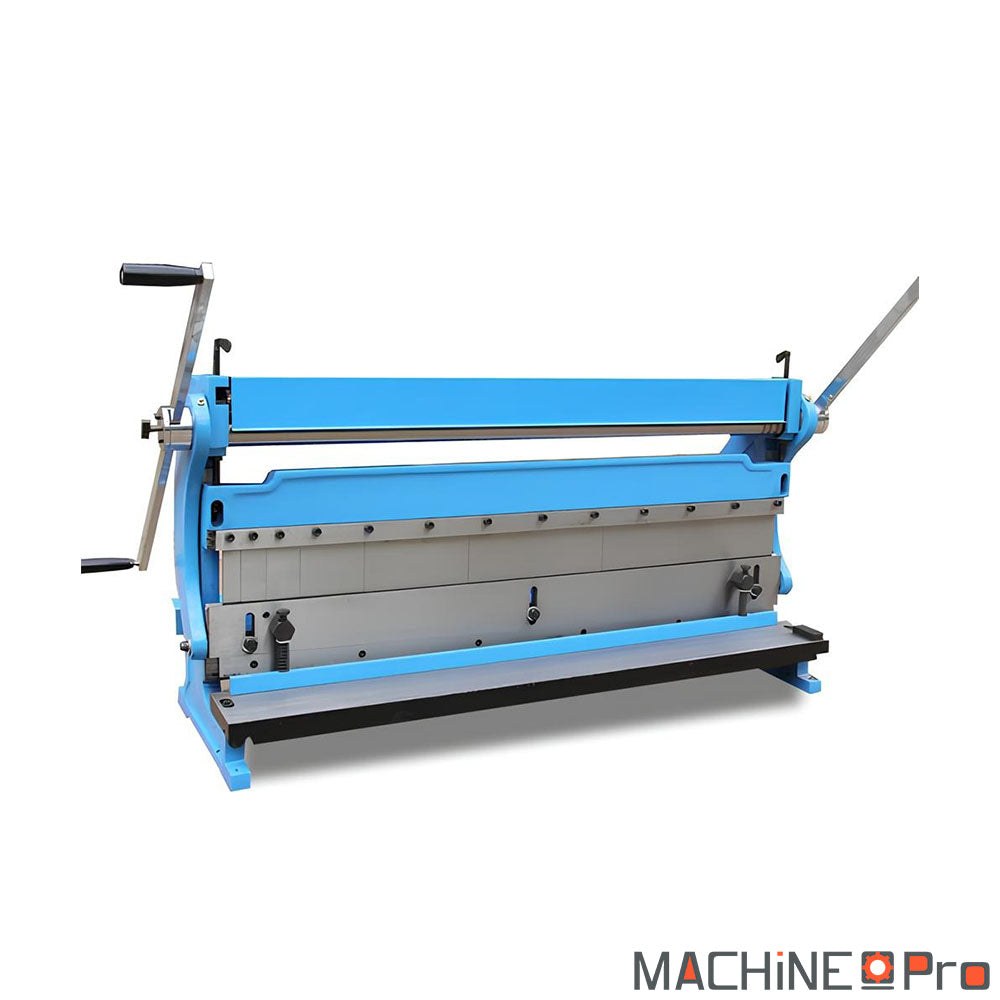

Combiné 3 en 1 / 1320 METALPRO

Le combiné d'atelier METALPRO 3 en 1 réunit une plieuse, une rouleuse et une cisaille sur une seule machine pour travailler la tôle jusqu'à une largeur de 1320 mm. Il accepte une épaisseur de 1,5 mm en coupe, en roulage et en pliage, avec un pliage jusqu'à 90° et un diamètre minimal de roulage de 60 mm. Sa structure en acier rigide, livrée avec son socle, pèse 470 kg net et offre une grande stabilité pour des travaux réguliers. Le tablier segmenté amovible, les leviers d'actionnement placés de chaque côté et la butée réglable en font un poste polyvalent pour la fabrication et l'ajustage de pièces en tôlerie.

Quel type d'usage

Ce combiné s'adresse aux ateliers qui alternent pliage, roulage et cisaillage sur des tôles fines sans multiplier les machines.

• Atelier de tôlerie polyvalent : la machine regroupe trois fonctions sur une largeur de 1320 mm, ce qui permet de plier, rouler et cisailler une même tôle de 1,5 mm sans changer de poste. Cette polyvalence convient aux ateliers qui produisent des pièces variées en petites quantités. Le passage d'une fonction à l'autre se fait sur place grâce aux leviers latéraux.
• Fabrication de conduits et carters : la rouleuse forme des cylindres à partir d'un diamètre minimal de 60 mm, tandis que les trois gorges de cintrage traitent le fil rond. Ces capacités couvrent la confection de gaines, viroles et habillages métalliques courants. Les cylindres en acier traité conservent un roulage régulier dans le temps.
• Ajustage et maintenance : la cisaille débite des flans nets jusqu'à 1,5 mm pour préparer des pièces de réparation ou de remplacement. La butée réglable et amovible sécurise la mise en série de découpes identiques. Le tablier segmenté autorise des pliages partiels sur des bords précis.
• Prototypage et petite série : la barre presse-tôle à ressorts et les segments amovibles facilitent les essais de formes avant lancement. La machine traite indifféremment des pièces unitaires ou des lots répétés sur la même butée. Les bras de support réglables maintiennent les pièces longues pendant le pliage.

Critères techniques décortiqués

Quelques repères pour situer les capacités de ce combiné et comprendre leur portée à l'atelier.

• Largeur de 1320 mm : cette largeur définit la plus grande tôle que la machine peut plier, rouler ou cisailler en une passe. Elle couvre la majorité des formats de demi-tôle standard. Au-delà, il faudrait fractionner la pièce en plusieurs opérations.
• Capacité unique de 1,5 mm : les trois fonctions partagent la même épaisseur maximale de 1,5 mm en acier doux. Cette valeur correspond aux tôles fines de tôlerie générale et de ventilation. Une tôle plus épaisse dépasse la résistance des lames et des cylindres.
• Angle de pliage 90° : le tablier monte jusqu'à 90°, ce qui permet de former des équerres et des rebords droits. Les segments amovibles ajustent la longueur de pliage à la pièce. Cette plage couvre les besoins courants de mise en forme de caissons et de profilés ouverts.
• Diamètre mini de roulage 60 mm : la rouleuse forme des cylindres dès 60 mm de diamètre intérieur. Ce seuil détermine les plus petits tubes et viroles réalisables. Les trois cylindres réglables affinent la courbure passe après passe.
• Cylindres en acier traité : le traitement de surface protège les rouleaux de l'usure et préserve la régularité du roulage. Les trois positions de réglage compensent l'élasticité de la tôle pour atteindre la forme visée. Un acier non traité se déformerait plus vite sous charge répétée.
• Châssis de 470 kg avec socle : la masse importante ancre la machine et limite les vibrations pendant la coupe. Le socle fourni met la table à hauteur de travail sans support additionnel. Cette stabilité contribue à la netteté des découpes et à la précision des pliages.

Maintenance et longévité

Un entretien régulier conserve la précision des trois fonctions et prolonge la durée de vie des organes mobiles.

• Toutes les 40 heures : nettoyer les lames, les cylindres et le tablier des copeaux et résidus de tôle, puis vérifier le serrage des leviers. Des résidus accumulés rayent la tôle et faussent la planéité des découpes.
• Toutes les 250 heures : lubrifier les axes des cylindres, la butée et les articulations du tablier segmenté pour préserver des mouvements souples. Un graissage négligé augmente les efforts de manoeuvre et accélère l'usure des paliers.
• Toutes les 1000 heures : contrôler l'affûtage et l'alignement des lames de cisaille, et les remplacer si la coupe laisse des bavures. Des lames émoussées déforment le bord de coupe et sollicitent inutilement le mécanisme.
• Contrôle annuel : vérifier la tension des ressorts de la barre presse-tôle, le parallélisme des cylindres et l'absence de jeu dans le bâti. Un réglage dérivé compromet la régularité du pliage et la qualité du roulage.
