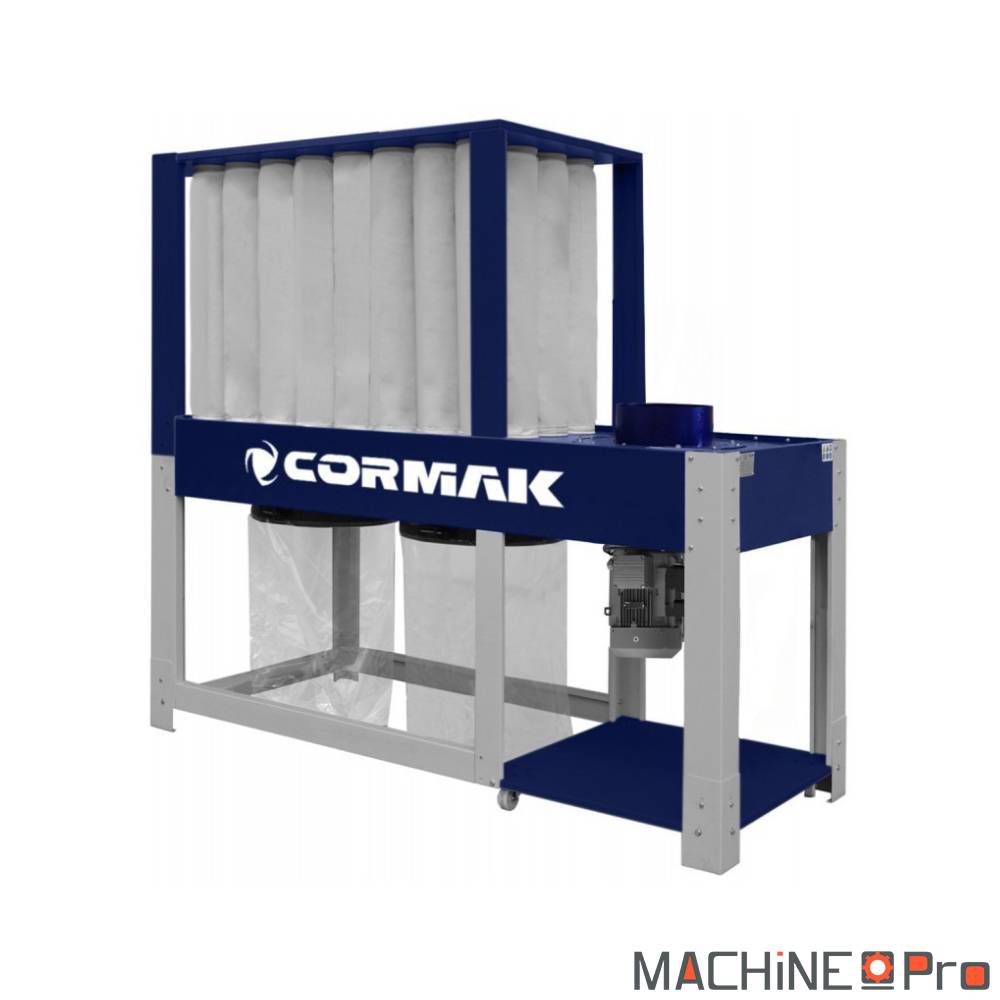

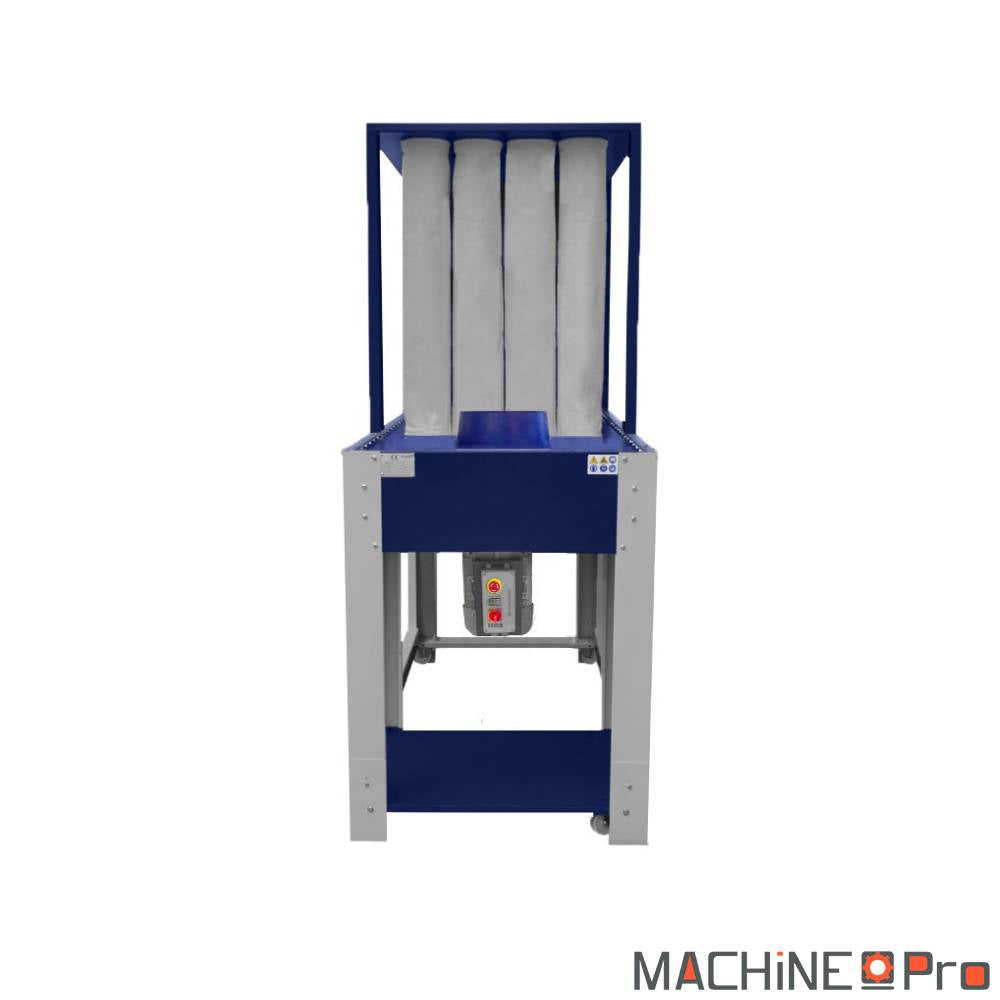

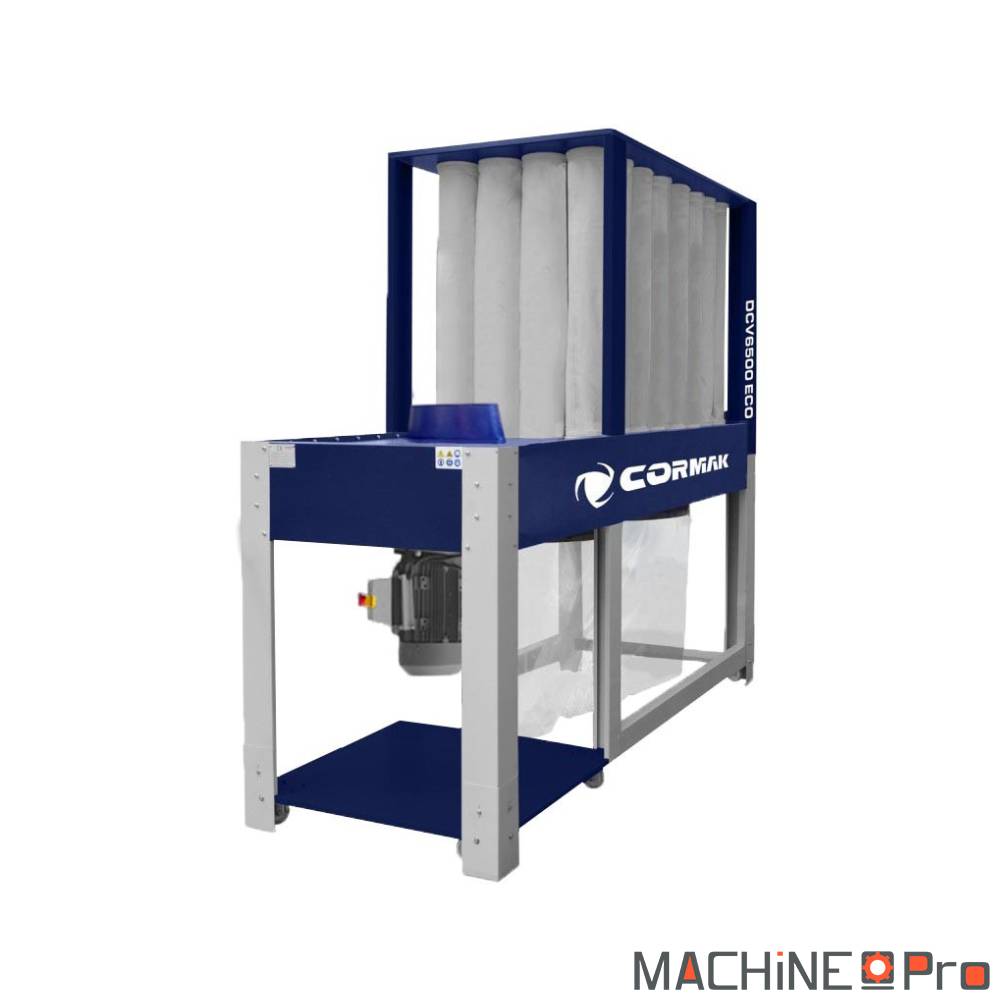

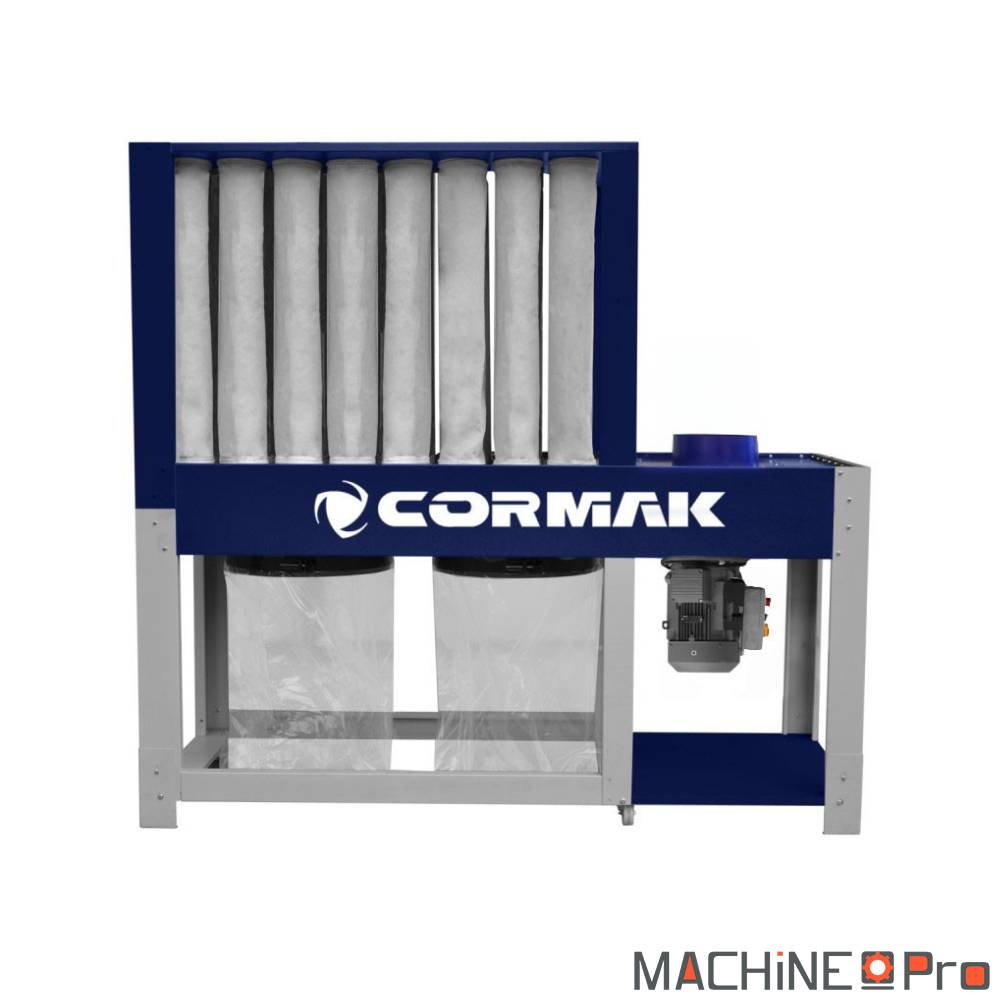

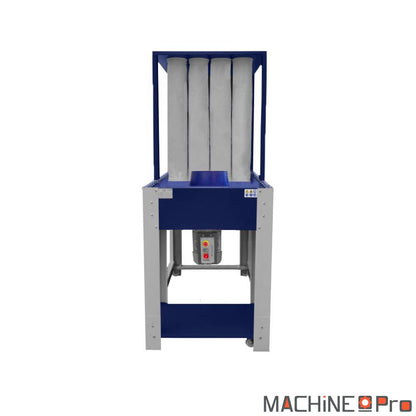

Aspirateur à poussières et copeaux de bois CORMAK DCV6500E

2.479,67 € HT2.975,60 € TTC

2.479,67 € HT 2.975,60 € TTC

Promotion Épuisé

Livraison à partir de 275,00 €

Quantité

En stock

L'aspirateur industriel CORMAK DCV6500E est une unité d'aspiration puissante conçue pour retirer efficacement poussières, copeaux et sciure de bois dans les ateliers et lignes de production exigeants. Il assure une capacité d'extraction de 6 500 m³/h avec un moteur 5,5 kW en 400 V triphasé, et 32 cartouches polyester 5 µm classe G pour une filtration fine sur 16 m² de surface utile.

Caractéristique	Valeur
Puissance moteur	5,5 kW
Alimentation	400 V, 50 Hz
Vitesse de rotation	3 000 tr/min
Capacité d'aspiration	6 500 m³/h
Dépression	3 000 Pa
Niveau sonore	80 dB
Vitesse d'air	28 à 32 m/s
Diamètre du raccord d'aspiration	285 mm
Diamètre du rotor / turbine	Non communiqué
Surface filtrante	16 m²
Nombre de filtres / sacs	32
Capacité du sac / bac	Non communiqué
Dimensions (L x l x H)	2441 × 940 × 2270 mm
Poids	260 kg

Quel type d'usage

Le DCV6500E cible trois usages d'atelier bois récurrents.

Menuiserie d'agencement 4 à 8 postes. Combine scie à format, dégauchisseuse-raboteuse, toupie et ponceuse stationnaire. Le débit nominal couvre l'extraction simultanée de 2 à 3 postes actifs à pleine cadence sans saturer le réseau.

Fabrication de meubles en série moyenne. Ligne CN compacte (centre d'usinage 5 axes ou défonceuse pont) plus 2 ou 3 postes stationnaires. Une CN bois génère 1 800 à 2 500 m³/h selon la fraise et la profondeur de passe.

Lycée pro filière agencement ou CFA bois. Cellule d'enseignement 6 à 10 postes en utilisation alternée. Le débit dimensionne un réseau ramifié vers les machines pédagogiques (combinée bois, ponceuses, CN).

Pour un atelier 2 à 4 postes, l'aspirateur DCV4500E (4 500 m³/h, 4 kW) couvre le besoin. Au-delà de 8 postes simultanés ou réseau supérieur à 30 mètres, viser le DCV7500E (7 500 m³/h, 7,5 kW).

Critères techniques décortiqués

La fiche annonce 6 500 m³/h, 3 000 Pa, 5,5 kW et 32 filtres polyester. Ces chiffres prennent du sens en lien avec ce qu'ils permettent réellement à l'atelier.

6 500 m³/h en débit nominal. Chiffre en bout de turbine à dépression nulle. Avec 30 mètres de gaine spiralée Ø 200 mm et 4 coudes 45°, la perte de charge ramène le débit utile à 4 500-5 200 m³/h au poste le plus éloigné.
3 000 Pa de dépression. Pression d'aspiration maxi à raccord turbine. Adapté à un réseau d'atelier bois standard. Un aspirateur de chantier domestique plafonne à 18 000 Pa mais avec 200 m³/h dérisoires.
5,5 kW à 3 000 tr/min sur 400 V triphasé. Courant nominal proche de 11 A, courant de démarrage transitoire 65 A pendant 2 à 3 secondes. Disjoncteur magnéto-thermique 16 A courbe D dédié, câble 4 G 4 mm² jusqu'à 30 m.
32 cartouches polyester classe G surface 16 m². Ratio 2,46 m² par 1 000 m³/h, dans la fourchette haute pour un aspirateur bois (norme métier 2,0 m² minimum). Classe G correspond à un filtre grossier selon EN 779.
Vitesse aspiration 28 à 32 m/s. Conforme à la valeur cible pour transport copeaux bois (25 m/s minimum requis pour éviter dépôt en partie basse des gaines).

Maintenance et longévité

Un aspirateur industriel bois de 5,5 kW qui tourne 6 à 8 heures par jour 5 jours par semaine doit tenir 10 saisons sans révision lourde si trois postes d'entretien sont respectés.

Quotidien (5 minutes) : vidange du sac collecteur dès 70 % de remplissage. Un sac plein écrase la circulation d'air, fait chuter la dépression et oblige la turbine à forcer.
Mensuel (15 minutes) : décolmatage manuel des 32 cartouches polyester via les leviers en façade. Inspection visuelle d'une cartouche prise au hasard (pas de déchirure, pas d'humidité de condensation).
Annuel ou 1 500 heures (1 demi-journée) : lavage à l'air comprimé soufflage inverse des 32 cartouches en bloc, contrôle joints d'étanchéité de la chambre, graissage paliers turbine (graisse haute température NLGI 2), serrage brides 285 mm.

Découvrez toute notre gamme : Système d'aspiration pour atelier bois et métal.

Caractéristiques techniques

Débit 6 500 m³/h, dépression 3 000 Pa
Moteur 5,5 kW triphasé 400 V, 3 000 tr/min

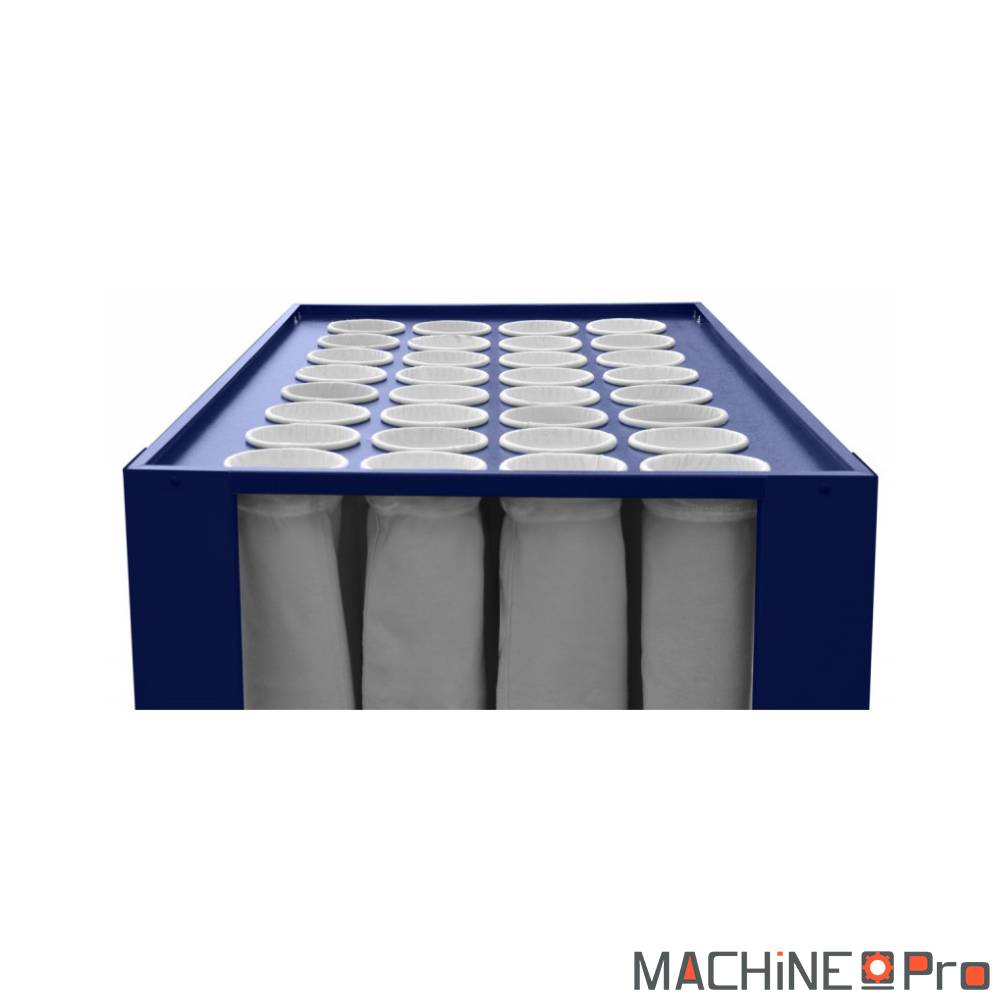

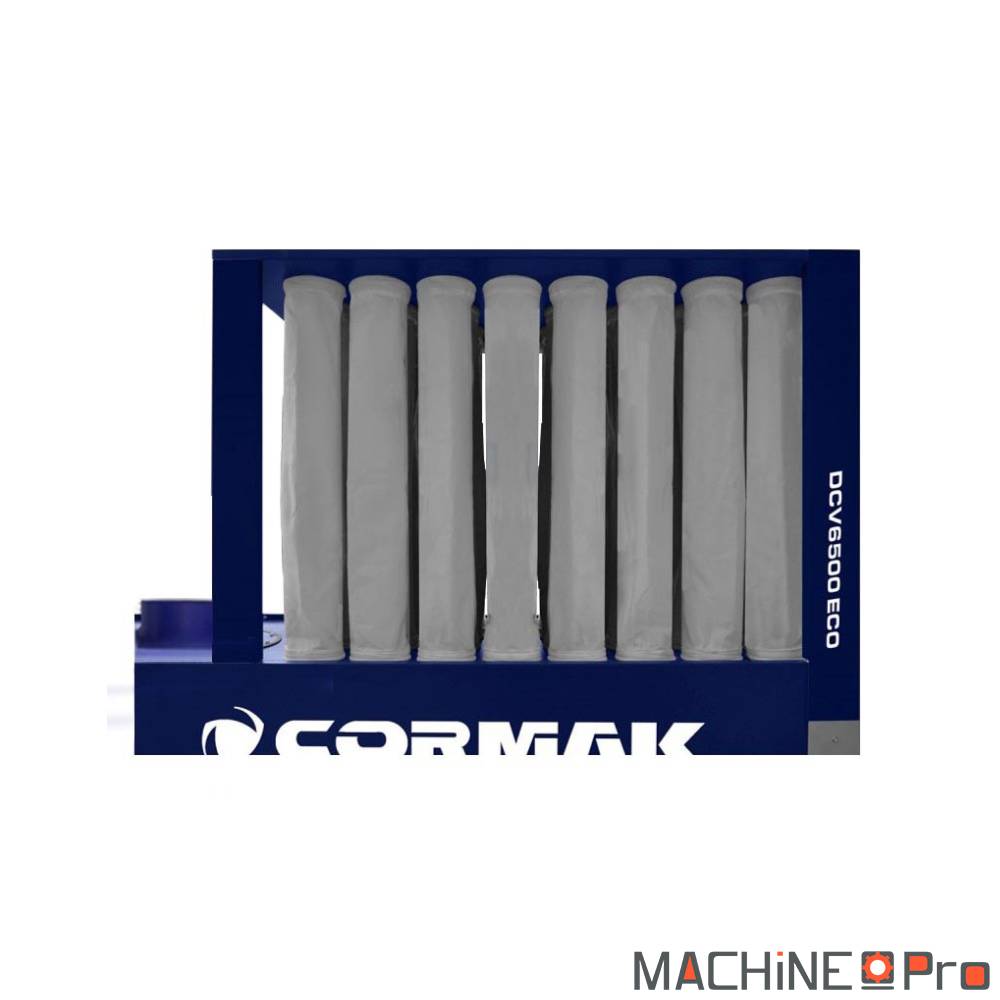

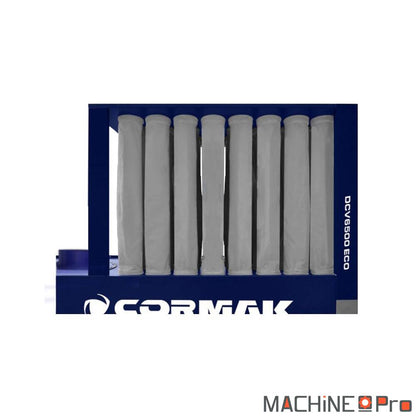

32 cartouches polyester 5 µm classe G, surface filtrante 16 m²
Raccord d'aspiration Ø 285 mm, vitesse 28-32 m/s
Dimensions 2441 × 940 × 2270 mm, poids 260 kg, 80 dB

Détail complet des caractéristiques et bénéfice d'usage dans le tableau ci-dessus.

Avantages

Débit nominal 6 500 m³/h adapté aux ateliers 4 à 8 postes simultanés
32 cartouches polyester surface 16 m², ratio surface/débit 2,46 m² par 1 000 m³/h
Décolmatage manuel mensuel par leviers en façade, sans démontage
Châssis acier mécano-soudé peint époxy pour environnement atelier intensif
Trémie collecte avec attache pour sac polypro 200 L, vidange rapide

Utilisations

Menuiserie agencement 4 à 8 postes (scie format, dégauchisseuse, toupie, ponceuse)
Fabrication meubles série moyenne avec ligne CN compacte 5 axes ou défonceuse pont
Lycée pro filière agencement et CFA bois, 6 à 10 postes en utilisation alternée
Atelier menuiserie industrielle avec réseau gaines spiralées Ø 200 ou 250 mm

Questions fréquentes

Quels filtres et quelle maintenance prévoir sur la première année ?

Décolmatage du filtre principal une fois par semaine en usage atelier, vidange du sac collecteur dès 70 % de remplissage pour éviter la perte de dépression. Remplacement annuel du filtre principal en classe M minimum pour la poussière bois fine. Stocker un filtre de rechange sur étagère, l'arrêt machine pour rupture de stock filtre coûte plus cher que la pièce.

Comment se branche cette machine au réseau électrique de l'atelier ?

Alimentation triphasée 400 V sur ligne dédiée avec disjoncteur magnéto-thermique courbe D dimensionné selon la puissance moteur, mise à la terre obligatoire, différentiel 30 mA en amont du tableau divisionnaire. Câblage 4G4 mm² jusqu'à 30 m de l'armoire, 4G6 mm² au-delà pour limiter la chute de tension. Faire valider l'installation par un électricien qualifié avant mise sous tension.

DCV6500E ou DCV7500E, comment choisir entre 6 500 et 7 500 m³/h ?

Le DCV6500E (5,5 kW, 6 500 m³/h) cible les ateliers menuiserie 4 à 10 postes en utilisation alternée ou simultanée modérée. Le DCV7500E (7,5 kW, 7 500 m³/h) apporte 15 % de débit en plus pour les ateliers 8 à 12 postes intensifs ou les lignes CN bois automatisées. Comptez 35 % de surcoût électrique annuel sur le DCV7500E à utilisation équivalente. Pour 90 % des menuiseries 4 à 8 postes, le DCV6500E reste le bon choix.

Quelle classe de filtration et quelle adéquation poussières bois ?

Cartouches polyester classe G selon EN 779, filtration des particules dès 5 µm. Adapté aux poussières de bois standard (feuillus durs, résineux courants), MDF et contreplaqué urée-formol. Pour bois traités CCA ou essences exotiques classées CMR, monter d’une classe vers M ou F via remplacement post-équipement des cartouches polyester par cartouches PTFE classe supérieure.

Quelle vitesse d’air dans la gaine et quel dimensionnement réseau ?

La centrale délivre 28 à 32 m/s de vitesse d’aspiration au raccord 285 mm. Pour conserver cette vitesse dans le réseau aval (seuil INRS 25 m/s minimum pour éviter le dépôt des poussières fines), tronc principal en 200 mm pour 4 à 5 postes ou 250 mm pour 6 à 10 postes. Dérivations en 120 ou 150 mm par poste machine selon hotte. Limiter la longueur totale à 30 mètres maximum pour conserver la dépression utile.

Quel disjoncteur et quel câblage électrique prévoir au tableau ?

Le moteur 5,5 kW en 400 V tri appelle un courant nominal de 11 A et un courant de démarrage qui grimpe à 65 A pendant 2 à 3 secondes. Disjoncteur magnéto-thermique 16 A courbe D dédié au tableau, câble 4 G 4 mm² rigide jusqu’à 30 m de longueur. Au-delà, passer en 4 G 6 mm² pour rester sous 3 % de chute de tension. Mise à la terre obligatoire selon NF C 15-100.

Quel débit réel attendre au point de captation sur une machine bois ?

Le débit constructeur est mesuré à l'entrée filtre, sans gaine ni capot. Compter 20 à 40 % de perte selon la longueur de gaine, le nombre de coudes et le diamètre du capot machine. Pour conserver une vitesse de 25 m/s minimum dans la gaine, dimensionner l'aspirateur sur le besoin réel en bout de capot et non sur la valeur catalogue.

Cormak chez MachinePro. Revendeur officiel Cormak France, garantie 24 mois, SAV et pièces détachées. Pas sûr du modèle ? Consultez le guide des machines Cormak.
