Table de soudage perforée METCOR WT36x24

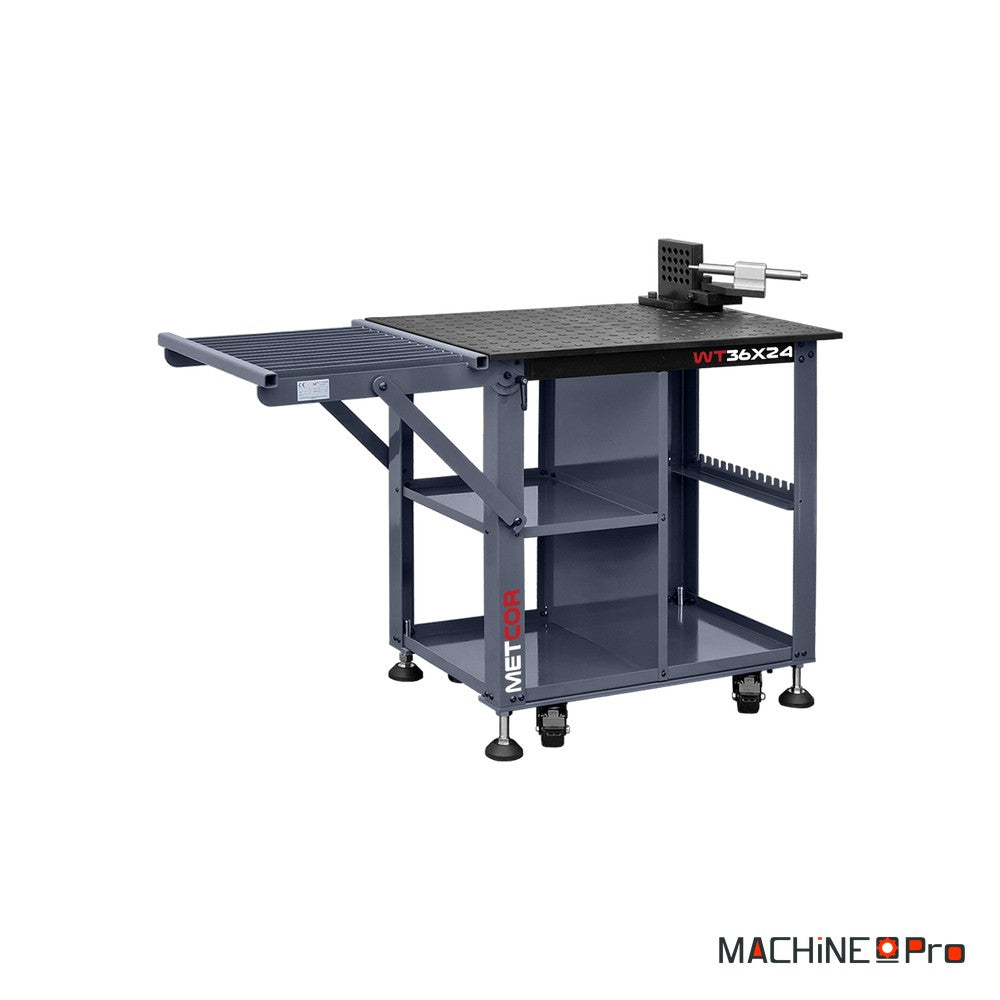

La table de soudage METCOR WT36x24 est une table de travail mobile que le constructeur destine à la production, au soudage et à la réparation, aussi bien en atelier qu'en unité de fabrication. Son plateau réversible mesure 910 x 610 mm pour 16 mm d'épaisseur et reçoit 216 perçages de 16 mm de diamètre disposés selon une trame de 50 x 50 mm. Ces perçages usinés en commande numérique servent à positionner et à fixer précisément les pièces pendant le soudage. La planéité annoncée du plateau est de 0,15 mm et la charge maximale admissible atteint 680 kg. Avec sa rallonge, le plateau passe à 1410 x 610 mm. La hauteur de travail est de 900 mm. Le piétement acier repose sur quatre pieds de mise à niveau qui permettent un réglage correct même sur une surface irrégulière, et il est équipé de roulettes pour changer la table de place dans l'atelier. Des tablettes à accessoires et un bac de travail complètent le poste.

Quel type d'usage

METCOR décrit la WT36x24 comme un outil polyvalent, employé pour trois familles de travaux et dans deux types d'environnements.

• Production, soudage et réparation : ce sont les trois emplois que le constructeur associe à cette table. Il la présente comme un équipement de l'atelier autant que de l'unité de fabrication.
• Positionnement et fixation des pièces : les 216 perçages usinés en commande numérique servent à placer une pièce avec précision et à l'y maintenir pendant le soudage. Le constructeur en fait l'argument principal de son plateau, avant même la surface utile.
• Assemblages lourds : la charge maximale admissible annoncée est de 680 kg, sur un plateau de 16 mm d'épaisseur. C'est la valeur qui délimite ce que la table est donnée pour recevoir.

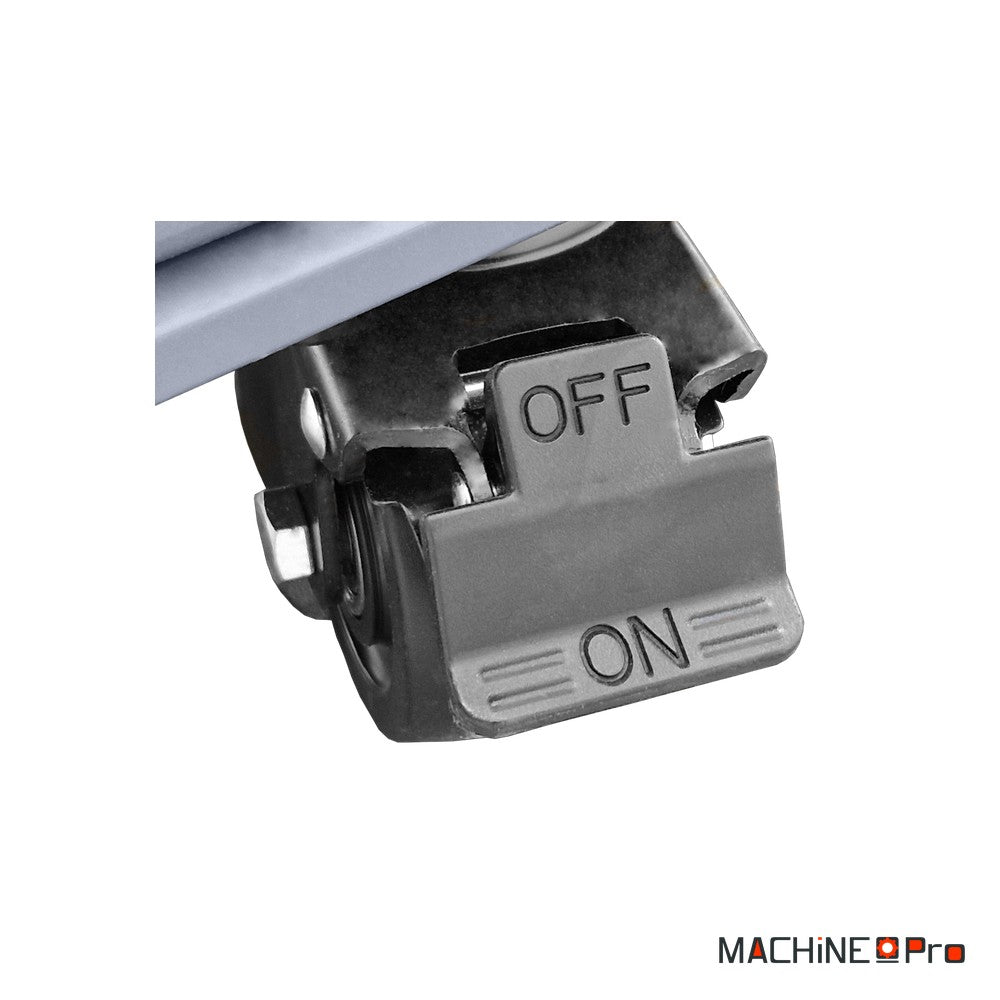

• Poste déplaçable : les roulettes montées sur le piétement acier permettent de changer la table de place dans l'atelier. Les quatre pieds de mise à niveau reprennent ensuite l'aplomb, y compris sur une surface irrégulière.

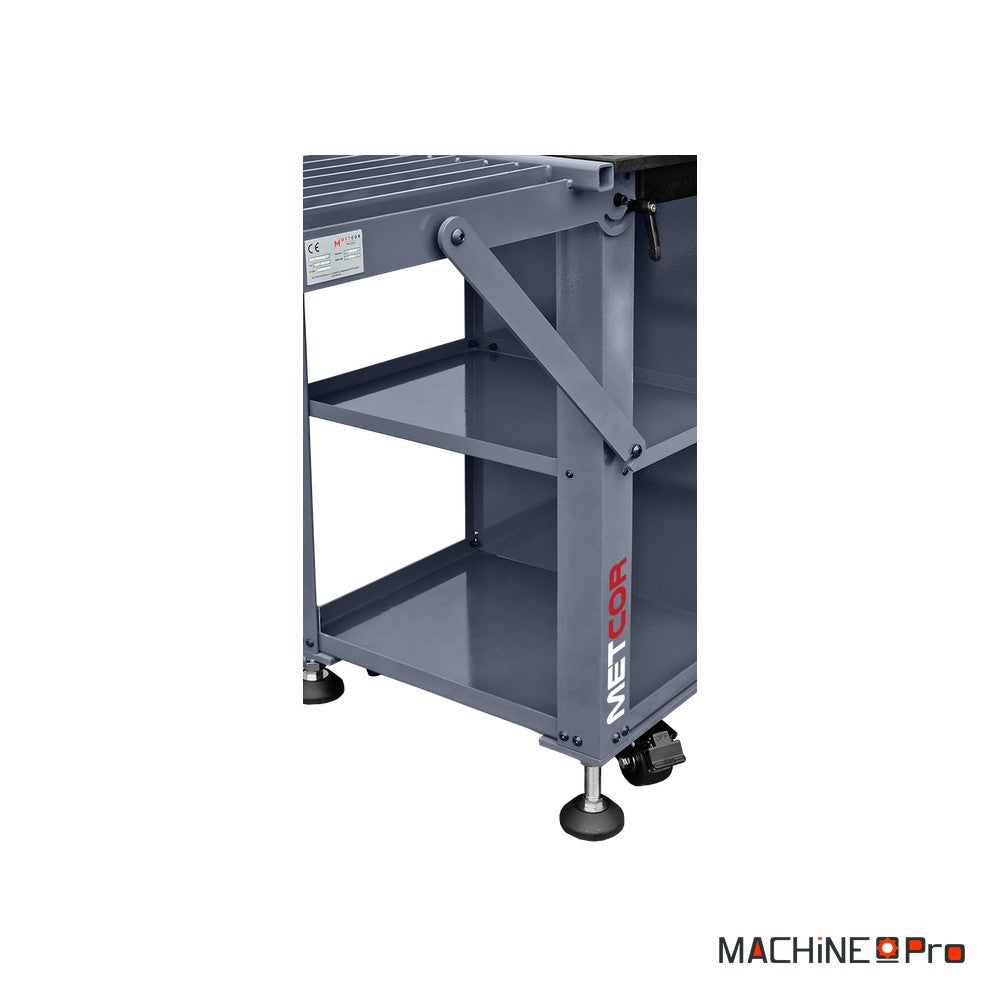

• Organisation du poste : les tablettes gardent les accessoires à portée de main et le bac de travail facilite la mise en place des serre-joints. Le constructeur y voit un gain d'ordre au poste de soudage.

Critères techniques décortiqués

Le tableau tient en une dizaine de valeurs. Chacune décrit une caractéristique précise du plateau ou du piétement qui le porte.

• Plateau de 910 x 610 x 16 mm, réversible : ce sont les cotes du plateau seul, épaisseur comprise. METCOR précise qu'il est réversible, autrement dit qu'il se retourne pour présenter sa seconde face.
• 216 perçages de 16 mm en trame de 50 x 50 mm : le nombre, le diamètre et le pas de la trame sont donnés tels quels par le constructeur. Ce sont eux qui déterminent les points où une pièce peut être fixée sur le plateau.
• Planéité de 0,15 mm : c'est la valeur de planéité que METCOR annonce pour le plateau. Elle qualifie l'écart de forme de la surface, indépendamment de ce qui est posé dessus.
• Charge maximale de 680 kg : le constructeur la met en avant dès la première ligne de sa description. Elle fixe la limite haute de ce que la table est annoncée pour supporter.

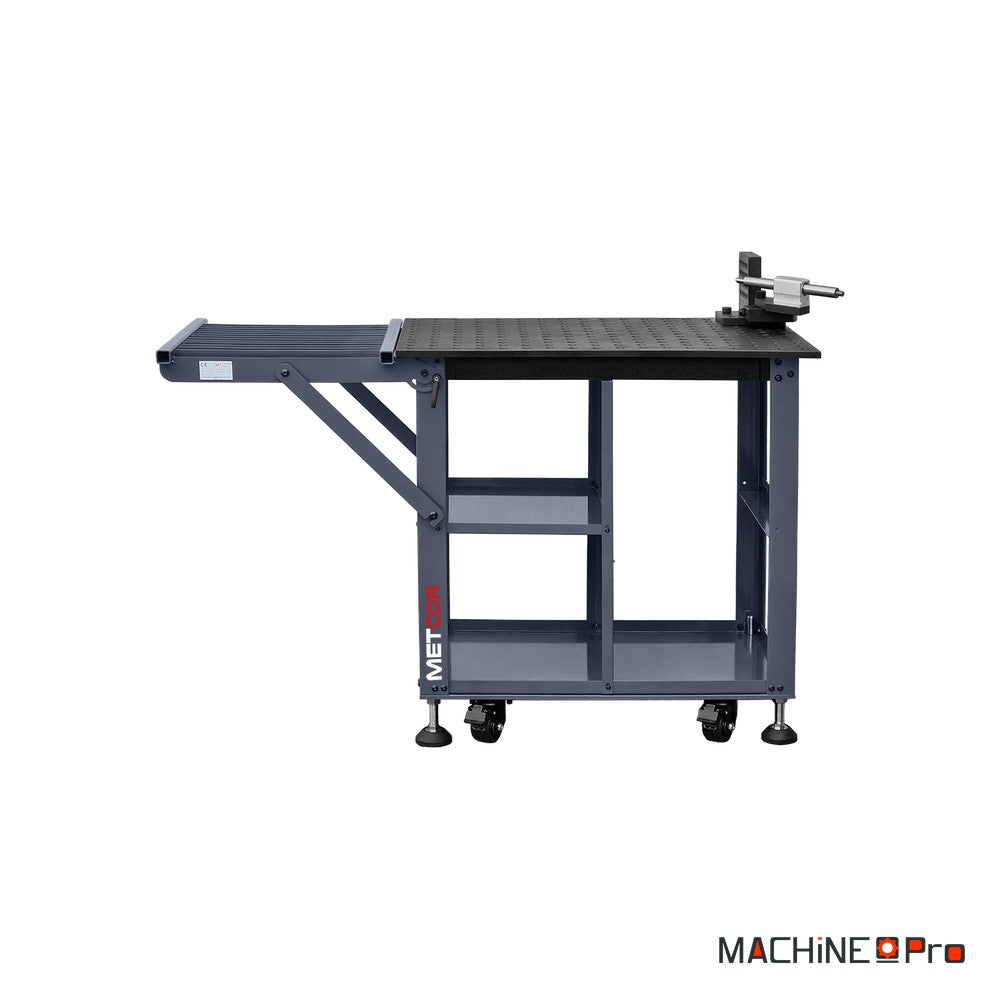

• Hauteur de 900 mm et rallonge à 1410 mm : la hauteur de travail est fixe, à 900 mm. La rallonge fait passer le plateau de 910 à 1410 mm de longueur, soit 500 mm de surface gagnée.

Maintenance et longévité

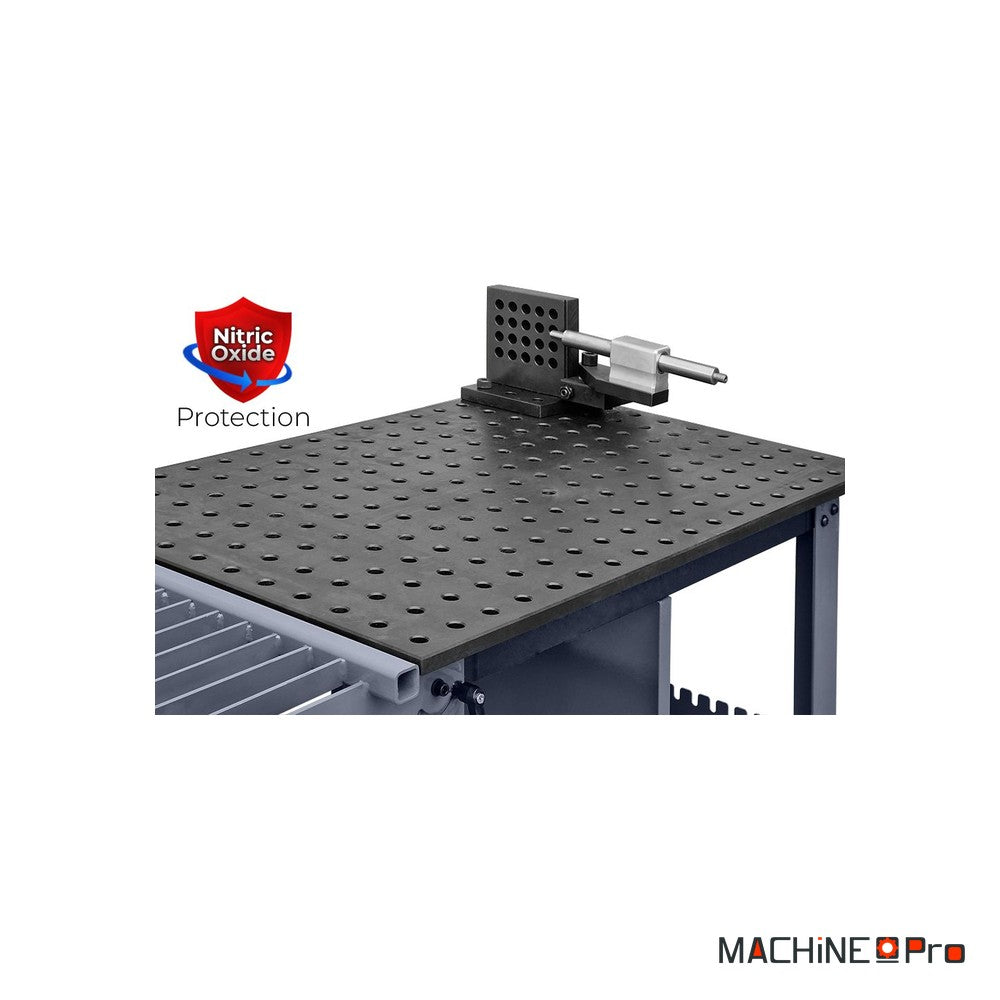

Le constructeur met en avant le revêtement d'oxyde d'azote noir du plateau : il lui attribue une résistance à l'usure, aux rayures, à la corrosion et aux projections de soudage. Préserver ce revêtement, c'est préserver la table.

• Ménager le revêtement : METCOR décrit une barrière qui empêche l'humidité et les agents chimiques d'atteindre le métal de base. Éviter de meuler directement sur le plateau garde cette barrière intacte.
• Dégager les perçages : les projections finissent par se loger dans les trous de 16 mm et empêchent une fixation d'entrer à fond. Un passage de tige au bon diamètre rétablit le logement avant que la bavure ne durcisse.
• Nettoyer la surface après usage : le constructeur annonce une surface résistante aux rayures, mais un copeau écrasé sous une pièce lourde reste un copeau. Un coup de chiffon en fin de poste suffit à l'éviter.
• Reprendre le niveau après un changement d'emplacement : les quatre pieds de mise à niveau se règlent à nouveau à chaque fois. C'est ce réglage qui rattrape une surface irrégulière et remet le plateau d'aplomb.
• Retourner le plateau au bon moment : le plateau étant réversible, une face marquée par des années de travail cède la place à la seconde. Nettoyer les deux faces avant de le retourner évite d'emprisonner des débris sous la nouvelle surface de travail.
