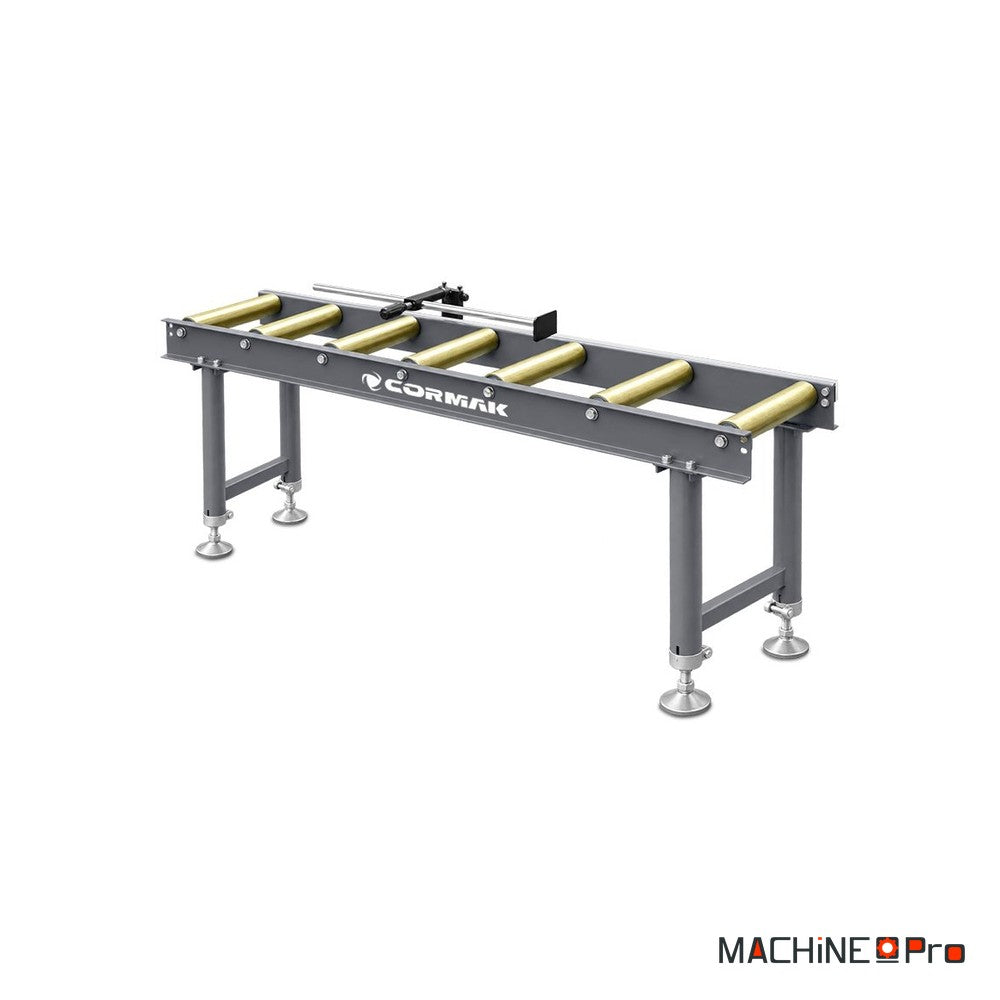

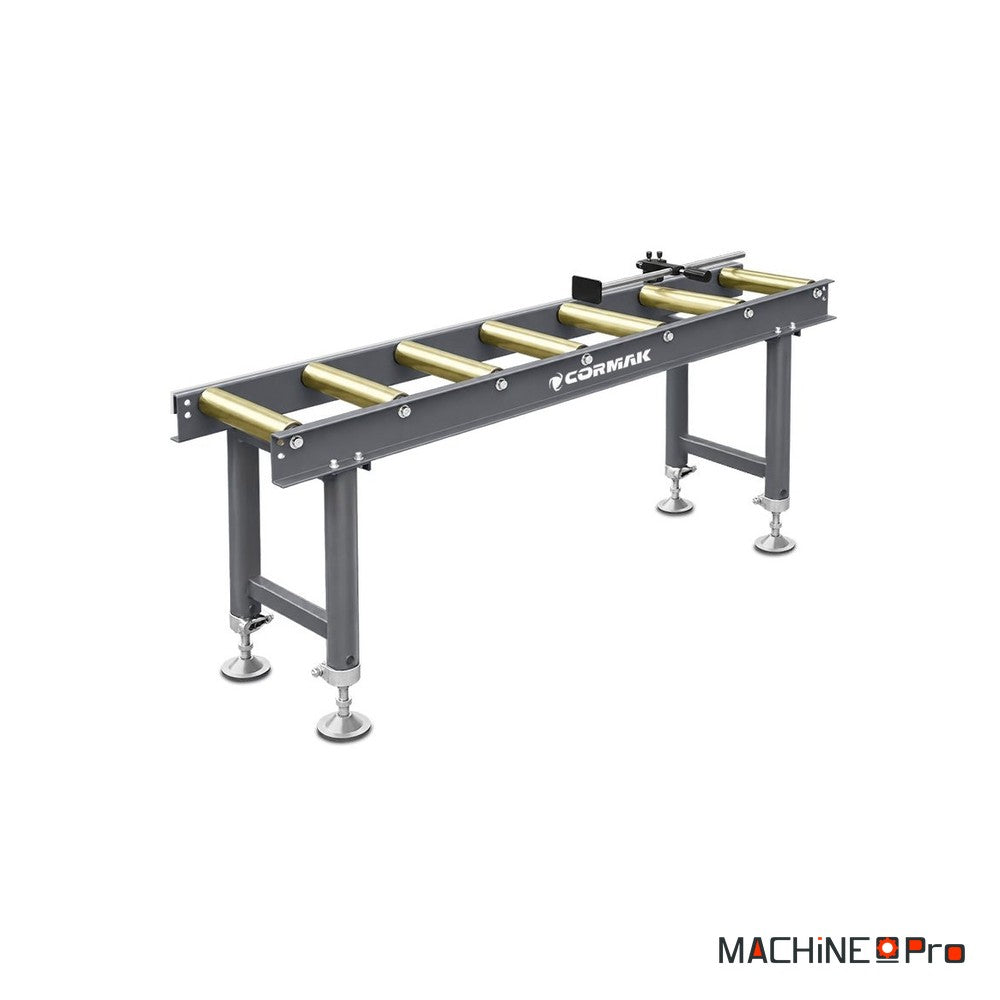

Convoyeur à rouleaux 1,86 m avec butée de longueur CORMAK

Le convoyeur à rouleaux CORMAK de 1,86 m avec butée de longueur intégrée facilite la découpe et l'amenée de matière dans les ateliers industriels. Il s'adresse aux sites de production, aux ateliers de fabrication et aux fabricants de structures en acier qui travaillent avec des scies à ruban, des scies circulaires et d'autres machines de travail des métaux. Sept rouleaux en acier de 60 mm de diamètre et de 360 mm de long, montés sur roulements à billes, assurent un transport régulier et stable de pièces de dimensions et de poids variés. La charge maximale atteint 900 kg et la hauteur se règle de 650 à 1100 mm. La butée de longueur à échelle graduée positionne la matière avec précision et de façon répétable, sans outil supplémentaire. Le bâti en profilés d'acier rigides repose sur des pieds renforcés par des entretoises et sur des patins antidérapants réglables. Plusieurs convoyeurs peuvent être raccordés pour former un chemin de rouleaux plus long.

Quel type d'usage

Ce convoyeur prend place en amont ou en aval d'une machine de découpe dès que la matière doit être soutenue et mise à longueur.

• Découpe de tubes, barres et profilés : Le convoyeur soutient les tubes, les barres et les profilés en acier devant la scie. La butée de longueur fixe la cote de coupe et chaque pièce sort à la même longueur.
• Scies à ruban et scies circulaires : Placé à côté d'une scie à ruban ou d'une scie circulaire, il aligne la matière sur la hauteur de la machine grâce au réglage de 650 à 1100 mm. La pièce avance sur les rouleaux sans être portée.
• Coupe en série : Pour une série de pièces identiques, l'opérateur règle la butée une seule fois puis enchaîne les coupes. Le mesurage manuel de chaque pièce disparaît et la préparation est plus courte.
• Amenée et évacuation de matière : Le convoyeur sert aussi bien à amener la matière vers la machine qu'à recevoir les pièces coupées. Les rouleaux sur roulements à billes rendent le déplacement des pièces régulier et précis.
• Lignes de transport linéaires : Grâce à sa conception modulaire, plusieurs convoyeurs se raccordent pour former un chemin de rouleaux plus long. L'atelier compose ainsi une ligne adaptée à la longueur des pièces travaillées.

Critères techniques décortiqués

Les valeurs publiées par CORMAK définissent les pièces acceptées par le convoyeur et sa place dans l'atelier.

• Charge maximale de 900 kg : Cette capacité permet de soutenir des tubes, des profilés, des barres et des arbres lourds. Le bâti renforcé par des entretoises conserve sa stabilité sous la charge.
• Sept rouleaux de 60 × 360 mm : Les rouleaux répartissent la charge de façon homogène et assurent une avance régulière de la matière. Montés sur roulements à billes, ils garantissent un mouvement fluide et précis des pièces.
• Longueur de 1860 mm et largeur de 450 mm : Le convoyeur offre un appui continu sur 1860 mm, utile pour les pièces longues avant et après la coupe. Ces dimensions sont à prévoir dans l'implantation du poste à côté de la machine.
• Réglage de hauteur de 650 à 1100 mm : Cette plage aligne les rouleaux sur la hauteur de travail de différentes machines. Les pieds antidérapants réglables complètent la mise à niveau du convoyeur sur le sol de l'atelier.
• Poids de 50 kg : Le convoyeur reste maniable lors de son installation ou de son déplacement dans l'atelier. Son bâti en profilés d'acier rigides résiste pourtant à la déformation.

Maintenance et longévité

Un convoyeur à rouleaux avec butée conserve sa précision si les rouleaux, la butée et le bâti sont contrôlés régulièrement.

• Nettoyage des rouleaux : Éliminer les copeaux, les poussières de coupe et les dépôts d'huile qui se déposent sur les rouleaux. Des rouleaux propres préservent l'état de surface des pièces et leur avance régulière.
• Contrôle des roulements : Faire tourner chaque rouleau à la main pour repérer un point dur ou un bruit anormal. Un roulement qui freine perturbe le glissement de la matière vers la butée.

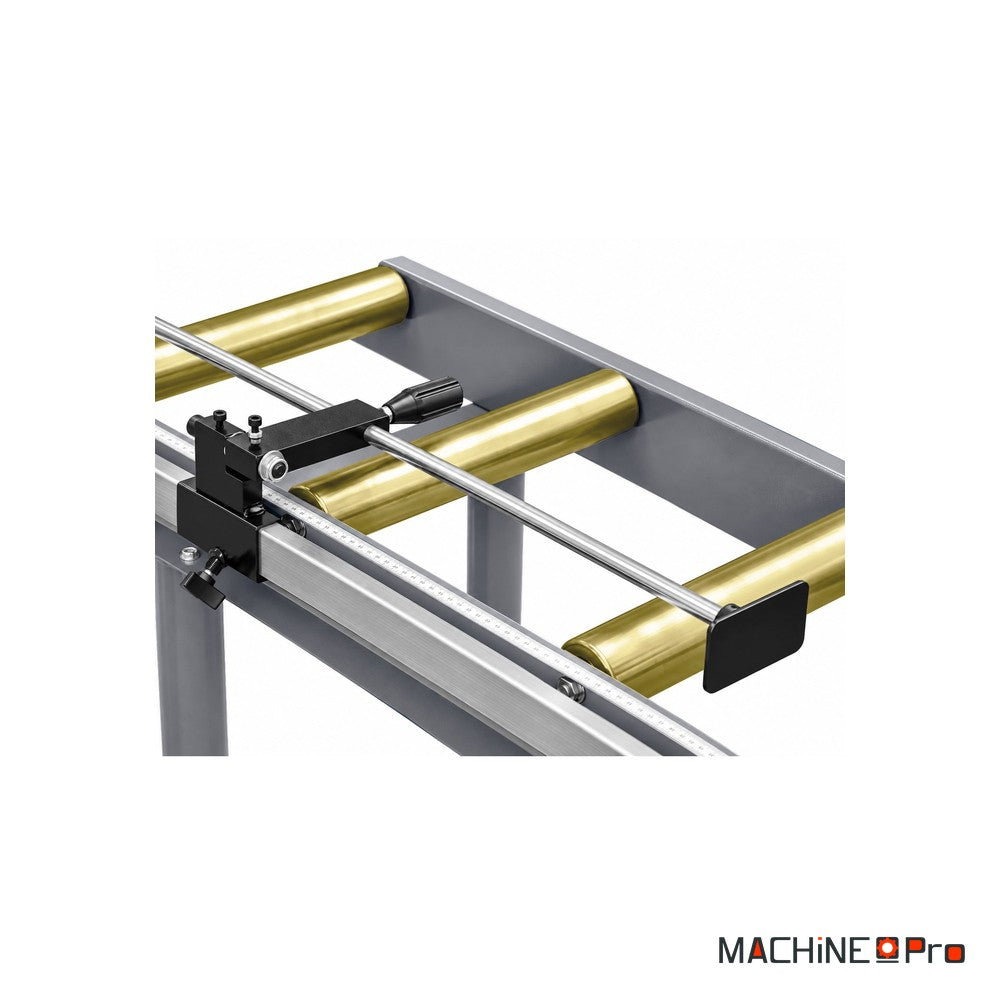

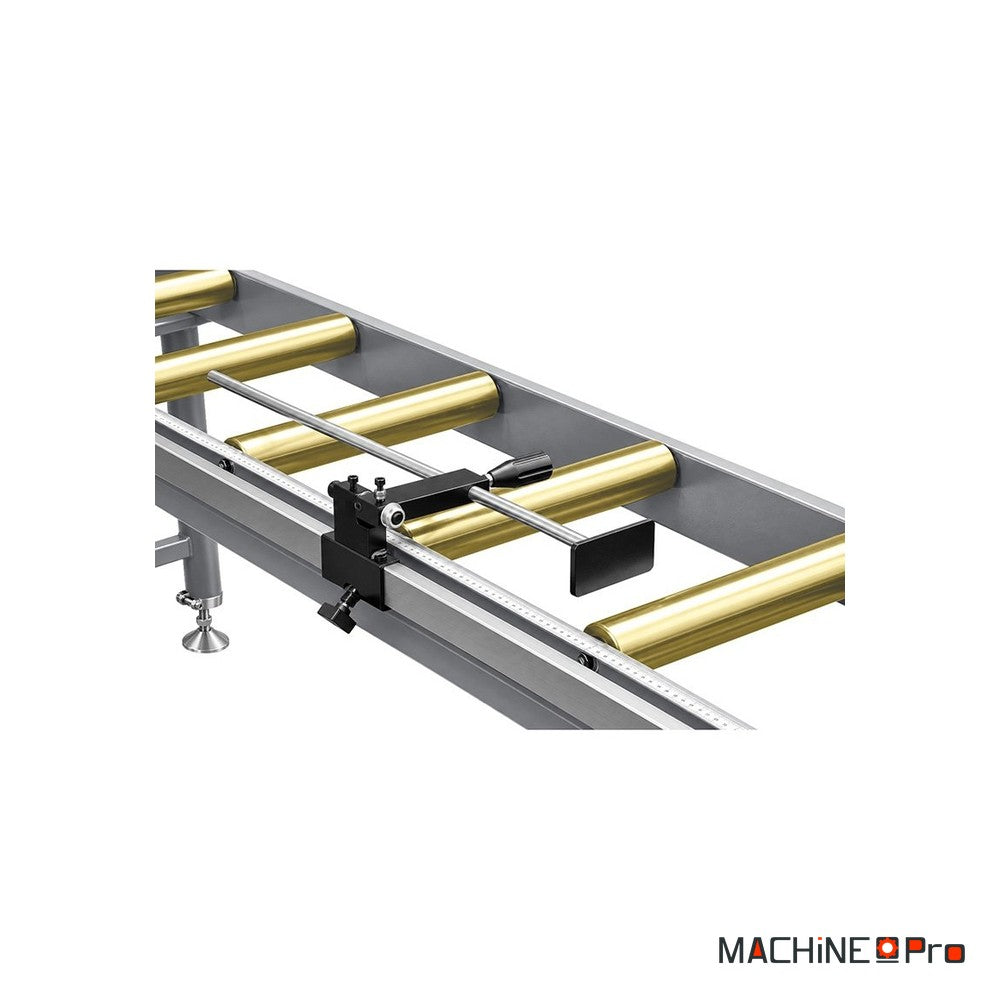

• Vérification de la butée de longueur : Contrôler régulièrement le réglage de la butée et la lisibilité de l'échelle graduée. Une mesure de contrôle sur une pièce coupée confirme la répétabilité des coupes.
• Contrôle de la hauteur et des pieds : Vérifier que le réglage de hauteur tient la position choisie et que les pieds antidérapants reposent tous au sol. Un convoyeur stable garde la matière alignée avec la machine.
• Inspection du bâti : Examiner les profilés, les pieds et les entretoises à la recherche de déformations ou de fixations desserrées. Resserrer sans attendre les assemblages qui ont pris du jeu.
