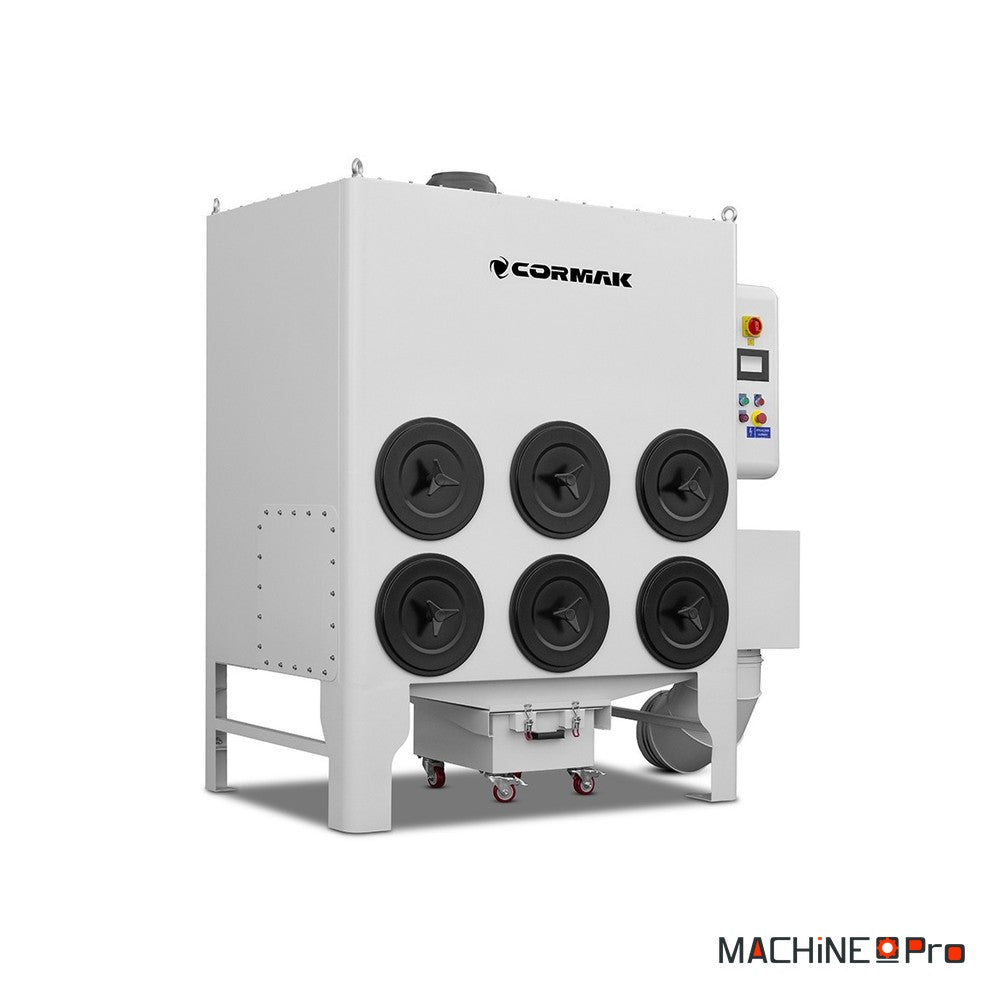

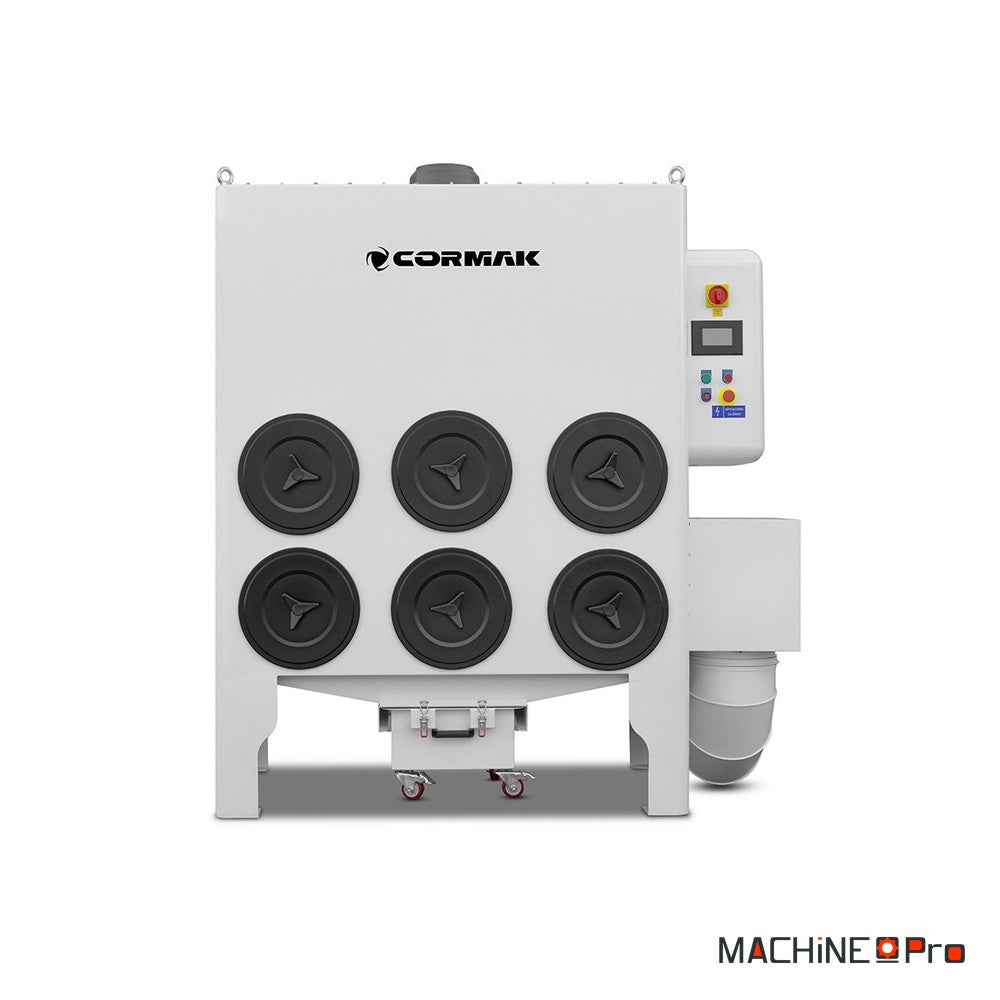

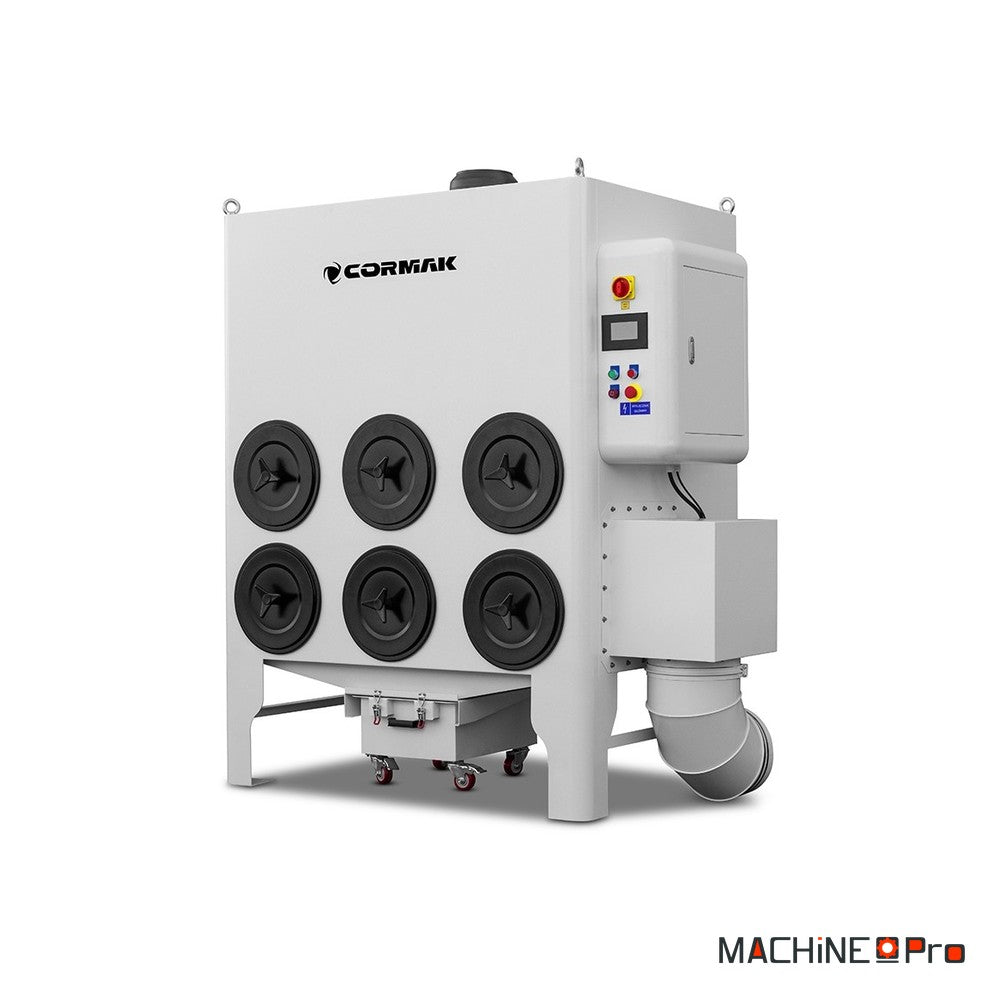

Unité d'aspiration et de filtration des fumées et poussières CORMAK ODL6K

L'unité d'aspiration et de filtration CORMAK ODL6K est un système industriel destiné à capter les fumées et les poussières dégagées pendant la découpe laser. Ces fumées nocives peuvent nuire à la santé de l'opérateur, à la qualité du travail et à la durée de vie de la machine. L'ODL6K les évacue et les neutralise, assure des conditions de travail sûres au poste laser et autour, et protège les composants essentiels de l'installation contre l'encrassement. Son ventilateur de 7,5 kW délivre un débit d'air de 6000 m³/h sous une pression de 3000 Pa, par une entrée de 300 mm de diamètre. La filtration repose sur 6 cartouches de 350 × 660 mm, pour une efficacité de filtration de 99,99 %, nettoyées automatiquement par impulsions d'air comprimé. Un grand tiroir à poussières permet de retirer les déchets sans démontage, et la construction modulaire autorise le montage des piquages d'aspiration à gauche ou à droite.

Quel type d'usage

L'ODL6K est conçu pour accompagner les systèmes de découpe laser et assainir l'air autour de la machine.

• Postes de découpe laser : L'unité capte les fumées et les poussières nocives produites pendant la découpe. Elle se présente comme une solution compacte pour tout système de découpe laser.
• Protection de l'opérateur : L'évacuation et la neutralisation des fumées assurent des conditions de travail sûres au poste laser et dans son voisinage. L'opérateur travaille dans un air débarrassé des particules nocives.
• Protection de la machine laser : En maintenant la propreté, l'unité protège les composants essentiels du système laser contre l'encrassement. La durée de vie de l'installation s'en trouve prolongée.
• Qualité de découpe : Les fumées et les poussières peuvent dégrader la qualité du travail. Leur évacuation continue préserve de bonnes conditions de découpe.

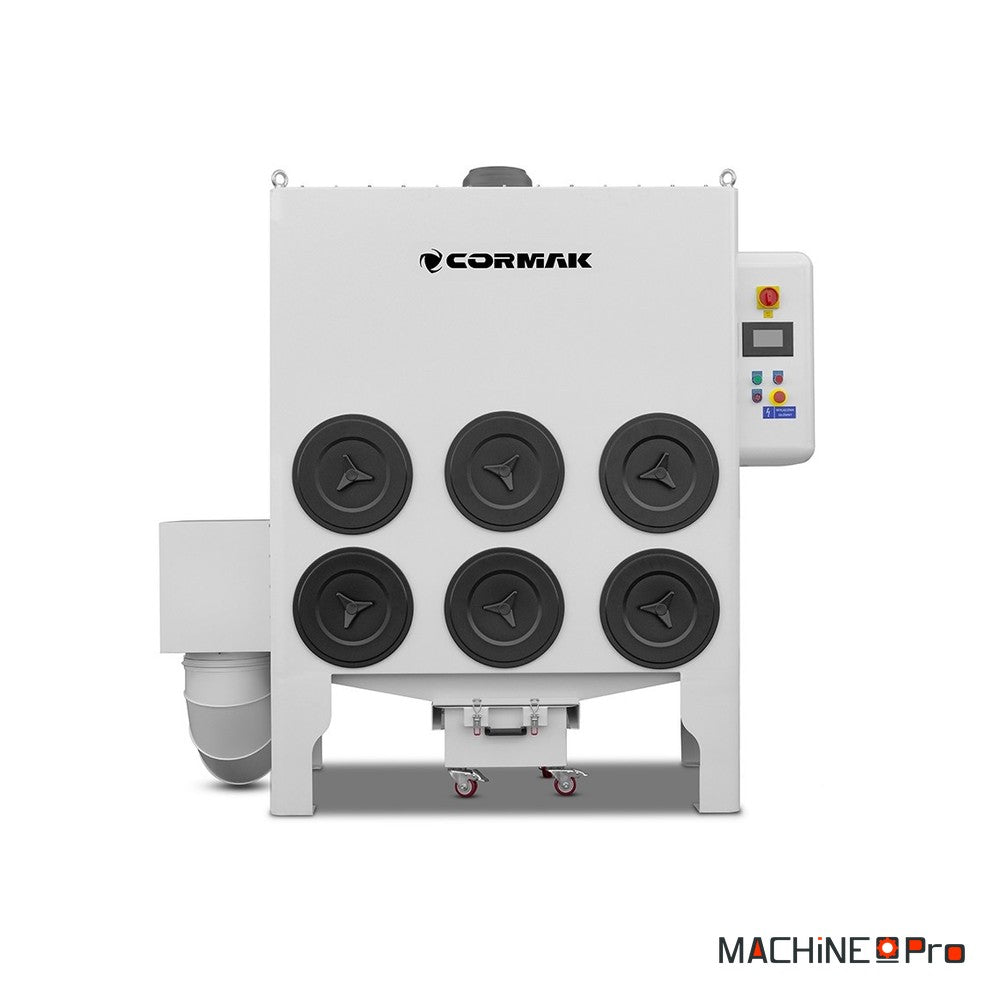

• Implantation en atelier : La construction modulaire permet de monter les piquages d'aspiration à gauche ou à droite de l'unité. L'installation s'adapte ainsi à l'organisation de l'atelier de production.

Critères techniques décortiqués

Les caractéristiques publiées par CORMAK traduisent concrètement la capacité de l'ODL6K à assainir un poste laser.

• Débit d'air de 6000 m³/h : Ce débit assure une évacuation efficace des fumées de découpe. La roue de ventilateur à haut rendement, spécialement conçue, soutient ce débit élevé.
• Pression de 3000 Pa : La forte dépression générée par le ventilateur permet d'extraire efficacement les fumées laser. Elle maintient l'aspiration depuis la machine jusqu'aux cartouches filtrantes.
• Efficacité de filtration de 99,99 % : Le filtre de type Nano ignifugé, en matériau de haute qualité, capte les particules de 0,3 µm. L'air est ainsi débarrassé des particules nocives en suspension.
• Six cartouches de 350 × 660 mm : Le nettoyage automatique par impulsions d'air comprimé secoue chaque cartouche. Il prolonge sa durée de vie et maintient l'efficacité du système dans le temps.
• Ventilateur de 7,5 kW : Les moteurs disposent d'une protection contre les surcharges pour un fonctionnement sûr et fiable. L'entrée de 300 mm reçoit la gaine d'aspiration venant de la machine.

Maintenance et longévité

L'entretien de l'ODL6K reste simple grâce au nettoyage automatique des filtres et au tiroir à poussières.

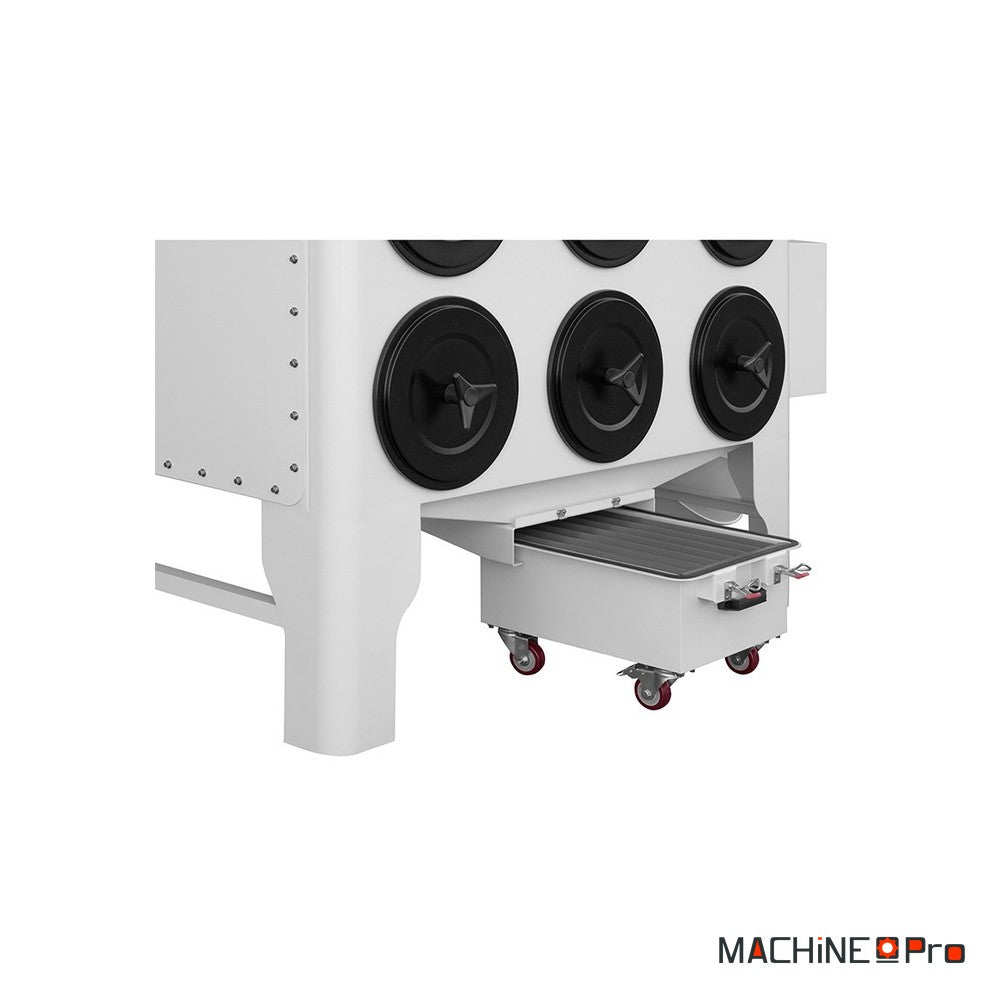

• Vidange du tiroir : Vider régulièrement le grand tiroir à poussières, sans démonter l'unité. Un tiroir trop rempli gêne l'évacuation des poussières détachées des filtres.
• Contrôle de l'air comprimé : Vérifier que l'alimentation en air comprimé du nettoyage automatique est bien raccordée et sans fuite. Des impulsions régulières conservent l'efficacité des cartouches.
• Inspection des cartouches : Examiner périodiquement l'état des cartouches filtrantes. Une cartouche endommagée ou durablement colmatée doit être remplacée.
• Étanchéité des raccordements : Contrôler la gaine reliée à l'entrée de 300 mm et les piquages d'aspiration. Une fuite réduit le débit capté au niveau de la machine laser.
• Surveillance du ventilateur : Écouter le ventilateur pour repérer un bruit ou une vibration inhabituels. En cas de déclenchement de la protection contre les surcharges, rechercher la cause avant de redémarrer.
