Un manomètre peut afficher 8 bar au compresseur pendant que l’outil manque d’air au poste. Le problème vient souvent du passage entre les deux: flexible trop long, diamètre intérieur trop faible, raccord rapide restrictif, filtre colmaté ou fuite.
La pression statique ne suffit pas. Il faut mesurer la pression pendant que l’outil consomme son débit. C’est à ce moment que les pertes de charge apparaissent. Plus le débit augmente, plus une petite restriction devient pénalisante.
Partir du débit de l’outil
Relevez la consommation donnée par le fabricant de l’outil à sa pression de service. Un soufflage intermittent, une clé à chocs et une sableuse n’ont pas le même besoin. Si plusieurs appareils peuvent fonctionner ensemble, additionnez leurs débits avec un scénario réaliste.
Le compresseur doit fournir ce débit restitué. L’enrouleur ne peut pas corriger un manque de production. Il doit simplement transporter l’air avec une chute acceptable. Une cuve plus grande absorbe un pic court, mais ne remplace pas le débit sur un fonctionnement continu.
Regarder le diamètre intérieur

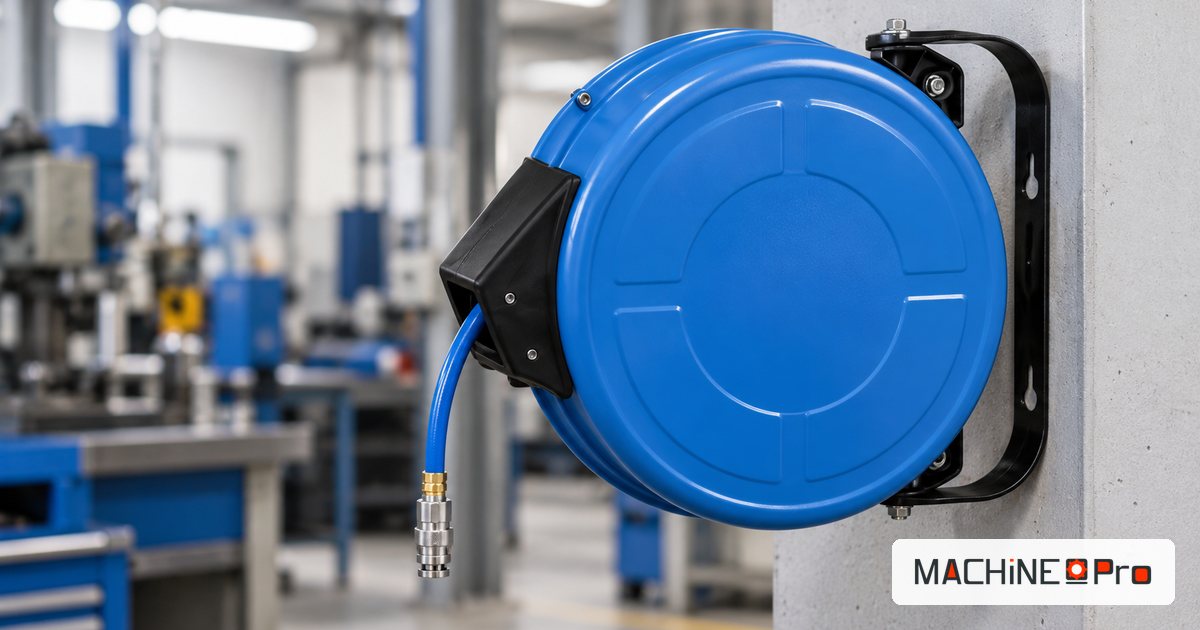

La désignation d’un flexible peut indiquer diamètre intérieur et extérieur. L’enrouleur MachinePro utilise par exemple un tuyau 8 × 12 mm de 25 m. Le premier nombre correspond au passage intérieur utile. C’est lui qui commande la vitesse de l’air et une grande partie de la perte de charge.
Pour un petit outil intermittent, 8 mm peut convenir. Pour un appareil à forte consommation ou un poste éloigné, un diamètre supérieur peut être nécessaire. La seule méthode fiable consiste à comparer le débit demandé avec le tableau de perte de charge du flexible et des raccords.
Comprendre l’effet de la longueur
Chaque mètre ajoute du frottement. Un flexible de 25 m crée davantage de perte qu’un flexible de 10 m de même diamètre. Les coudes, raccords et passages étroits ajoutent une longueur équivalente. Il faut donc compter le réseau fixe, la liaison de l’enrouleur et toute la longueur du flexible, qu’elle soit déroulée ou non.
Placer l’enrouleur près du poste réduit la longueur souple mais peut allonger le réseau fixe. Un réseau rigide correctement dimensionné crée généralement moins de perte qu’un long petit flexible. Le meilleur emplacement est celui qui conserve un passage suffisant jusqu’à l’outil.
Mesurer la chute de pression au poste
- Installer un manomètre au plus près de l’entrée de l’outil.
- Relever la pression sans consommation.
- Faire fonctionner l’outil dans sa condition normale.
- Relever la pression dynamique.
- Comparer avec la pression minimale exigée par la notice.
Si la chute est importante, retirez un élément à la fois: rallonge, raccord, filtre ou régulateur. Cette méthode localise la restriction. Remplacer le compresseur avant d’avoir testé le réseau peut déplacer le problème sans le résoudre.
Les raccords peuvent devenir le point le plus étroit
Deux tuyaux de même diamètre peuvent donner des résultats différents si leurs raccords n’ont pas le même passage. Vérifiez le diamètre utile des coupleurs, la compatibilité des profils et l’état des joints. Un raccord mal emboîté ou partiellement fermé crée une perte et doit être remis en état.
Le support pivotant à 180° évite de tirer le flexible en biais. Le verrouillage doit rester accessible sans obliger l’opérateur à laisser une boucle au sol. Déroulez la longueur nécessaire et contrôlez que le tuyau ne frotte pas sur une arête.
Enroulement, pincement et sécurité de rappel
Le fait qu’un flexible reste bobiné ne crée pas automatiquement une perte supplémentaire. Toute sa longueur participe déjà au frottement. En revanche, un tuyau pincé, aplati ou plié sur un rayon trop court réduit son passage. Déroulez seulement la longueur utile, contrôlez l’état du flexible et guidez son retour pour éviter le fouettement.
| Symptôme | Vérification | Correction possible |
|---|---|---|
| Outil faible en charge | Pression dynamique | Augmenter le passage ou réduire la longueur |
| Pression correcte à vide | Débit réel de l’outil | Contrôler compresseur et réseau |
| Sifflement au raccord | Joint et emboîtement | Remplacer le raccord défectueux |
| Tuyau qui fouette | Verrouillage et guidage | Réparer avant remise en service |
| Chute seulement en bout de ligne | Longueur totale | Revoir le diamètre du réseau |
S’appuyer sur les tableaux fabricant
Le guide de distribution d’Atlas Copco relie la perte de charge au débit, à la pression, à la longueur et au diamètre intérieur. Il demande aussi d’intégrer les raccords et les coudes au calcul. Pour un réseau complexe, faites valider le dimensionnement par un spécialiste de l’air comprimé.
Faire l’inventaire du chemin parcouru par l’air
Commencez au réservoir ou au réseau principal. Notez chaque tuyau, filtre, régulateur, coupleur, vanne et enrouleur jusqu’à l’outil. Relevez la longueur et le diamètre intérieur, pas seulement le diamètre extérieur. Une succession de petits raccords peut devenir le passage le plus étroit d’un flexible pourtant bien dimensionné.
Ajoutez les consommateurs simultanés. Une clé à chocs utilisée par impulsions et une sableuse en continu ne créent pas le même besoin. La consommation de l’outil doit être lue à sa pression de service. Une valeur annoncée sans pression ou sans cycle d’utilisation reste incomplète.
| Élément | Donnée à relever | Défaut fréquent |
|---|---|---|
| Réseau fixe | Longueur et diamètre intérieur | Branche trop étroite |
| Filtre-régulateur | Débit nominal et état | Cartouche colmatée |
| Coupleurs | Profil et passage réel | Mélange de standards |
| Enrouleur | Longueur, diamètre, pression maxi | Tuyau pincé |
| Outil | Débit à la pression de service | Valeur moyenne confondue avec pointe |
Mesurer la pression statique et dynamique
La pression statique est lue quand l’air ne circule pas. La pression dynamique est lue pendant que l’outil travaille. Installez un manomètre au plus près de son entrée. Relevez les deux valeurs puis répétez le test avec l’outil dans sa condition normale, pas à vide si son effort change la consommation.
Exemple de diagnostic: 7,5 bar au repos et 5,4 bar pendant l’usage, alors que l’outil demande 6,3 bar. La chute atteint 2,1 bar. Retirez temporairement une rallonge ou remplacez un coupleur par un raccord de passage connu. Si la pression remonte, la restriction se trouve dans cette partie. Si elle reste basse, poursuivez vers le filtre, le réseau et le compresseur.
Pourquoi 8 mm sur 25 m ne suffit pas comme recommandation
L’enrouleur MachinePro possède un tuyau 8 × 12 mm de 25 m. Le passage intérieur est de 8 mm. Cette donnée permet de lancer un calcul, pas d’affirmer qu’il convient à tous les outils. Il faut encore connaître le débit, la pression minimale et les pertes des raccords.
Pour un soufflage court à faible débit, ce format peut être suffisant. Pour une sableuse ou un outil très consommateur, il peut devenir la restriction principale. Demandez une courbe ou calculez la perte de charge avec les données du fabricant. Sans valeur de débit, la recommandation doit rester conditionnelle.
Utiliser le guide Atlas Copco
Le guide distribution de l’air comprimé relie la perte de charge à la longueur, au diamètre intérieur, à la pression et au débit d’air libre. Il rappelle que les flexibles, raccords et coupleurs doivent être inclus dans le calcul. C’est souvent à ces connexions que les pertes deviennent importantes.
Le guide fixe 0,1 bar comme objectif de perte dans le réseau fixe jusqu’au point le plus éloigné. Les flexibles et outils ajoutent ensuite leurs propres chutes. Cette valeur ne doit pas être utilisée seule pour valider un enrouleur. Elle donne un repère de conception pour éviter que le réseau principal consomme toute la marge.
Ne pas compenser en augmentant seulement la pression
Monter le réglage du compresseur masque parfois une restriction mais augmente l’énergie consommée et peut exposer les équipements à une pression excessive. Corrigez le passage, les fuites et les filtres avant de relever la consigne. Vérifiez la pression maximale de chaque composant.
Une grande cuve lisse un pic. Elle ne fournit pas durablement plus d’air que le compresseur. Si la pression chute lentement pendant une consommation continue, comparez la production restituée au débit total. Si elle chute immédiatement à l’ouverture de l’outil, cherchez d’abord une restriction locale.
Préparer le choix avant commande
- Débit moyen et maximal de l’outil à sa pression de service.
- Pression minimale acceptable pendant le travail.
- Longueur totale depuis le réseau principal.
- Diamètre intérieur de chaque tronçon.
- Profil et passage des coupleurs.
- Pression maximale, matériau et température du flexible.
- Environnement, fixation et angle de sortie.
- Mesure dynamique actuelle si une installation existe.
Le guide choisir un compresseur d’air pour l’atelier aide à vérifier la production. L’article entretien d’un compresseur à vis couvre filtres et maintenance. L’enrouleur se choisit une fois la production et le réseau connus.
