Fiche technique

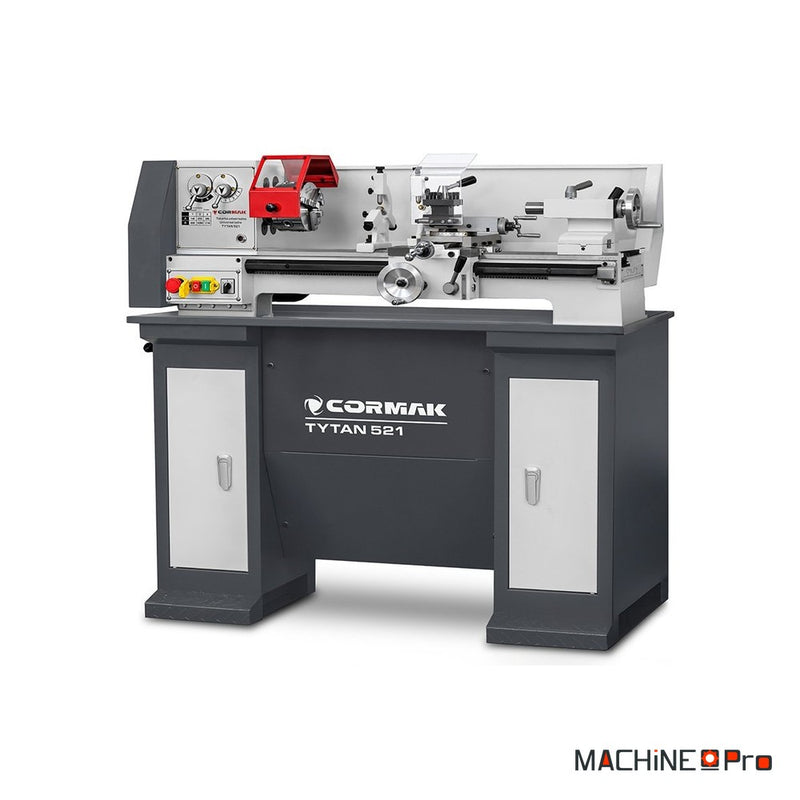

Tour universel avec jeu de 5 outils CORMAK TYTAN 210x520 230V
Réf. TYTAN 210x520
Le tour universel conventionnel CORMAK TYTAN 210x520 230V, fourni avec un jeu de 5 outils de tournage, est un tour à métaux compact et robuste conçu pour l'usinage précis de pièces de petite et moyenne taille. Il s'adresse aux ateliers de mécanique, aux services de réparation et de maintenance ainsi qu'à la production unitaire et de petites séries. Il usine l'acier, l'aluminium, le laiton et d'autres matériaux techniques pour produire des pièces de rechange, des bagues, des arbres, des goupilles et des pièces filetées. Le chariotage longitudinal et transversal, le dressage, le tournage conique, le filetage et les opérations à la contre-pointe se font sur un seul poste. Le diamètre de tournage atteint 210 mm au-dessus du banc pour 520 mm entre pointes. Un moteur à induction et une transmission mécanique donnent 6 vitesses de broche de 140 à 1710 tr/min.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Diamètre de tournage au-dessus du banc | 210 mm |
| Diamètre de tournage au-dessus du chariot transversal | 115 mm |
| Distance entre pointes | 520 mm |
| Largeur du banc | 125 mm |
| Alésage de broche | 21 mm |
| Cône de broche | CM3 |
| Nombre de vitesses de broche | 6 |
| Plage de vitesses de broche | 140 à 1710 tr/min |
| Filetages métriques | 11 pas, de 0,4 à 3 mm |
| Filetages en pouces | 11 pas, de 8 à 28 filets par pouce |
| Plage d'avances longitudinales | 0,05 à 0,2 mm/tr |
| Porte-outil | 4 positions |
| Course maximale du chariot supérieur | 80 mm |
| Course maximale du chariot transversal | 120 mm |
| Course maximale du chariot longitudinal | 460 mm |
| Course du fourreau de contre-pointe | 50 mm |
| Cône de contre-pointe | CM2 |
| Moteur principal S1/S6 | 750 W / 1000 W, 230 V, monophasé, 50 Hz, à induction |
| Dimensions (L × l × H) | 1150 × 580 × 550 mm |
| Poids | 120 kg |
| Équipement standard | Lunettes mobile et fixe, jeu de 5 outils de tournage, mandrin 3 mors de 125 mm, mors droits et inversés, engrenages de filetage, pointe fixe CM2, burette, bac à copeaux, clés de mandrin et de porte-outil, clés plates et clés six pans, déclaration de conformité CE |
