Fiche technique

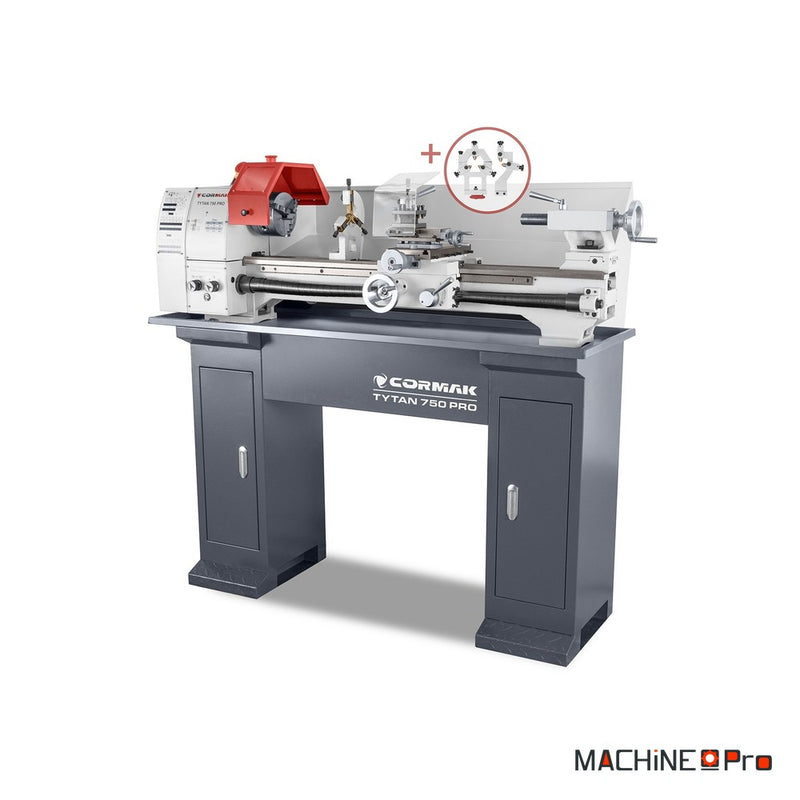

Tour universel CORMAK TYTAN 250x750 PRO 400V
Réf. TYTAN 250x750 PRO
Le tour universel conventionnel CORMAK TYTAN 250x750 PRO 400V est un petit tour à métaux de conception industrielle, destiné à un usinage précis et durable. Alimentée en triphasé 400 V, la version PRO fournit une puissance régulière et un couple élevé sur toute la plage de vitesses. Elle s'adresse aux ateliers de mécanique, aux services de maintenance des sites de production, aux écoles techniques et aux ateliers de réparation de pièces métalliques. La broche montée sur roulements à rouleaux coniques de classe P5, le bâti en fonte et la vis mère assurent la précision et la répétabilité attendues en atelier et en production unitaire. Le diamètre de tournage atteint 250 mm au-dessus du banc pour 750 mm entre pointes. La transmission par courroie à 6 positions couvre 125 à 2000 tr/min, avec un moteur de 1,1 kW en S1 et 1,5 kW en S6.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Mandrin 3 mors | 125 mm |
| Diamètre de tournage maximal au-dessus du banc | 250 mm |
| Diamètre de tournage au-dessus du chariot transversal | 150 mm |
| Distance entre pointes | 750 mm |
| Longueur maximale de pièce | 700 mm |
| Largeur du banc | 135 mm |
| Alésage de broche | 26,5 mm |
| Cône de broche | CM4 |
| Dimensions du porte-outil | 65 × 65 × 20 mm |
| Section maximale d'outil | 12 × 12 mm |
| Course du chariot supérieur | 70 mm |
| Course du chariot transversal | 135 mm |
| Course longitudinale | 650 mm |
| Vitesses de broche | 6 vitesses, de 125 à 2000 tr/min |
| Filetages métriques | 18, de 0,2 à 3,5 mm |
| Filetages en pouces | 21, de 8 à 56 filets par pouce |
| Avances longitudinales | 6, de 0,07 à 0,4 mm/tr |
| Diamètre du fourreau de contre-pointe | 30 mm |
| Course du fourreau de contre-pointe | 60 mm |
| Cône de contre-pointe | CM2 |
| Puissance moteur S1/S6 | 1,1 / 1,5 kW, 400 V |
| Roulements de broche | Rouleaux coniques de classe P5, concentricité ≤ 0,015 mm |
| Dimensions sans socle (L × l × H) | 1310 × 610 × 480 mm |
| Poids sans socle | 165 kg |
| Équipement standard | Mandrin 3 mors de 125 mm avec mors intérieurs et extérieurs, lunettes fixe et mobile, engrenages de rechange, pointes fixes CM2 et CM4, pistolet à huile, bac à copeaux, clés de mandrin et de porte-outil, trousse d'outils d'entretien, protections conformes CE, déclaration de conformité CE |
