Fiche technique

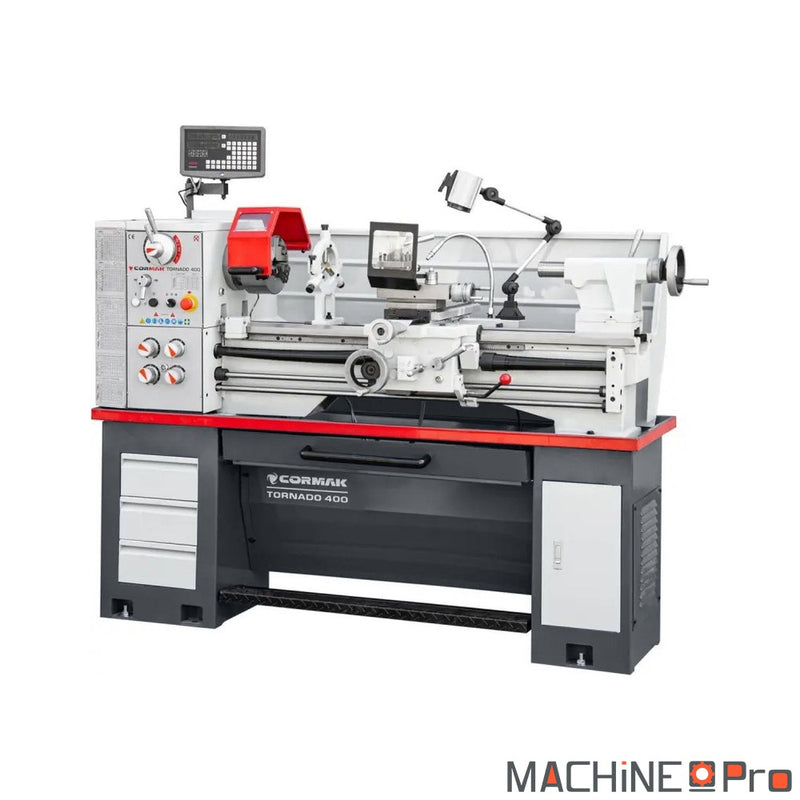

Tour à métaux universel CORMAK TORNADO 400x1000
Le tour à métaux universel CORMAK TORNADO 400x1000 est une machine d'atelier robuste destinée au tournage de précision des pièces métalliques en mécanique générale, maintenance et production. Son moteur de 2,2 kW en 400 V entraîne une boîte mécanique de 18 vitesses couvrant 65 à 1810 tr/min, ce qui permet d'adapter finement la coupe à chaque matériau et à chaque diamètre. Avec une capacité de 400 mm au-dessus du banc, 1000 mm entre pointes et un passage de broche de 52 mm, il accepte des pièces longues et de fort diamètre tout en conservant une grande stabilité. Le banc trempé et rectifié de 218 mm de large, la broche D5 CAMLOCK, l'affichage digital 2 axes et le pont démontable autorisant un tournage jusqu'à 520 mm de diamètre font de ce tour un outil polyvalent pour un usage intensif.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Mandrin 3 mors | 200 mm |
| Diamètre de tournage max. au-dessus du banc | 400 mm |
| Diamètre de tournage au-dessus du chariot | 250 mm |
| Diamètre de tournage avec pont démontable | 520 mm |
| Distance entre pointes | 1000 mm |
| Longueur maximale de la pièce installée | 920 mm |
| Largeur du banc | 218 mm |
| Passage de broche | 52 mm |
| Nez de broche | D5 CAMLOCK |
| Cône de broche | MK6 |
| Vitesses de broche | 18 vitesses : 65 à 1810 tr/min |
| Avances longitudinales | (40) 0,053 à 1,291 mm/tr |
| Avances transversales | (40) 0,011 à 0,276 mm/tr |
| Filetages métriques | (32) 0,4 à 7 mm/tr |
| Filetages impériaux | (36) 4 à 60 TPI |
| Filetages modulaires | (22) 0,4 à 3 mm |
| Filetages D.P. | (28) 8 à 84 D.P. |
| Course du petit chariot | 125 mm (0,02 mm) |
| Course transversale | 240 mm (0,04 mm) |
| Course longitudinale | 750 mm (0,2 mm) |
| Fourreau de poupée mobile | 50 mm, course 110 mm, cône MK4 |
| Puissance moteur S1/S6 | 2,2 / 2,64 kW en 400 V |
| Pompe de lubrification S1/S6 | 40 / 48 W |
| Dimensions (L x l x H) | 1900 x 830 x 1650 mm |
| Poids | environ 790 kg |
