Fiche technique

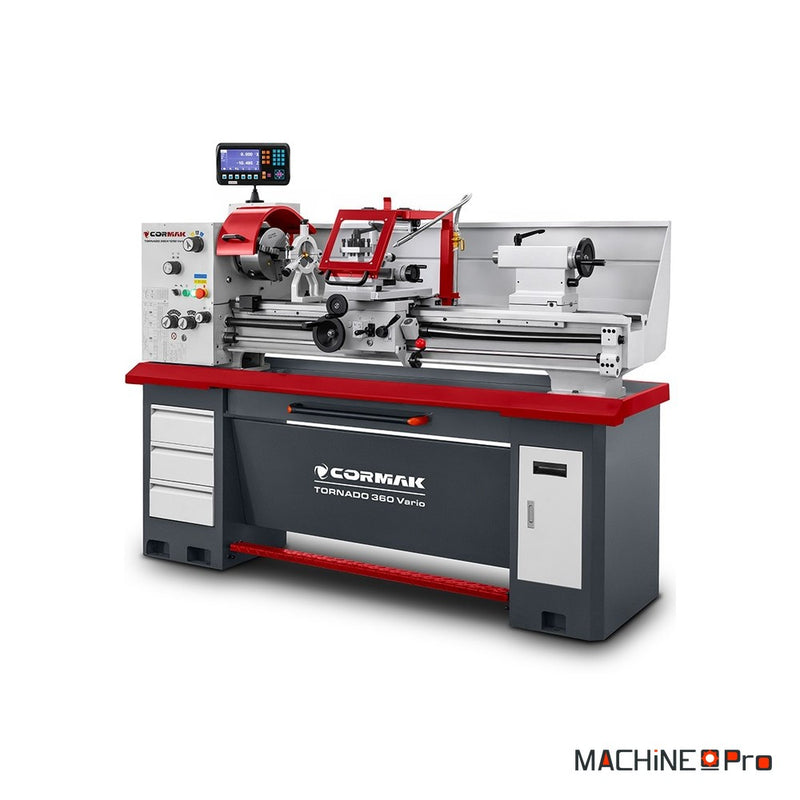

Tour universel CORMAK TORNADO 360x1250 VARIO 400V
Réf. TORNADO 360x1250 VARIO
Le tour universel conventionnel CORMAK TORNADO 360x1250 VARIO est un tour professionnel conçu pour l'usinage précis des métaux dans les usines de fabrication, les outilleries et les ateliers de maintenance. Sa construction robuste, sa grande distance entre pointes de 1250 mm, son entraînement de 2,4 kW et sa broche à fixation Camlock D5 lui apportent rigidité, stabilité et répétabilité, même lors d'opérations de coupe exigeantes. Il réalise le chariotage extérieur et intérieur, le dressage, le perçage, l'alésage, le filetage et le tournage conique sur des arbres, des manchons, des axes et des composants de machines. Le banc trempé et rectifié, large de 205 mm, résiste à l'usure et amortit les vibrations. Le diamètre de tournage atteint 360 mm au-dessus du banc, l'alésage de broche mesure 52 mm et la vitesse de broche varie en continu de 70 à 2000 tr/min. La machine s'alimente en 400 V.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Diamètre de tournage au-dessus du banc | 360 mm |
| Diamètre de tournage au-dessus du chariot transversal | 220 mm |
| Distance maximale entre pointes | 1250 mm |
| Largeur du banc | 205 mm |
| Section maximale d'outil | 16 × 16 mm |
| Alésage de broche | 52 mm |
| Cône de broche / fixation du mandrin | CM6 / Camlock D5 |
| Plage de vitesses | 70 à 2000 tr/min, variation continue (VARIO) |
| Filetages métriques | 20, de 0,25 à 5 mm |
| Filetages en pouces | 25, de 4 à 60 filets par pouce |
| Avances longitudinales | 15, de 0,05 à 0,5 mm/tr |
| Avances transversales | 15, de 0,02 à 0,2 mm/tr |
| Course maximale du chariot supérieur | 95 mm |
| Course maximale du chariot transversal | 180 mm |
| Diamètre du fourreau de contre-pointe | 46 mm |
| Cône du fourreau de contre-pointe | CM4 |
| Course maximale du fourreau de contre-pointe | 100 mm |
| Puissance | 2,4 kW |
| Tension | 400 V |
| Dimensions (L × l × H) | 1930 × 850 × 1600 mm |
| Poids | 600 kg |
| Équipement standard | Mandrin 3 mors de 200 mm avec mors droits et inversés, mandrin 4 mors de 200 mm avec mors droits et inversés, jeu de 7 outils à plaquettes 16x16, plateau, jauge de filetage, lunettes fixe et mobile, visualisation numérique 2 axes, tiroir à copeaux et tiroir à outils, système d'arrosage, éclairage LED |
