Fiche technique

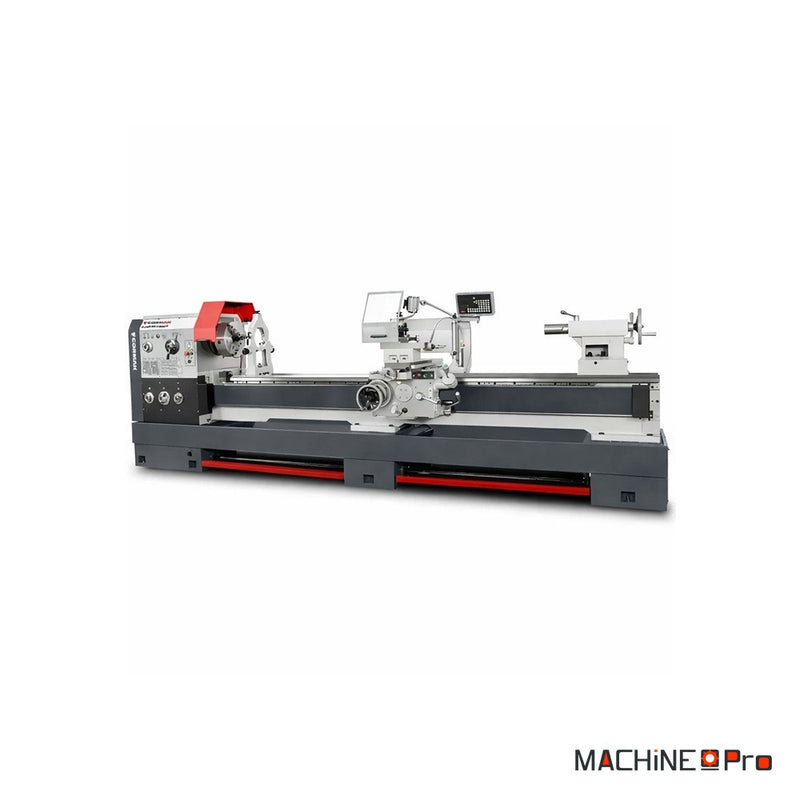

Tour universel conventionnel à vitesses lentes CORMAK 660x2000
Réf. 660x2000 Slow-Speed RPM
Le tour universel conventionnel CORMAK 660x2000 à vitesses lentes est un tour à métaux conçu pour les usinages exigeants qui demandent une grande stabilité à faible vitesse de broche. Il s'adresse aux professionnels de l'outillage, de la maintenance et de la petite série. Il permet l'usinage unitaire ou en petite série de l'acier, de la fonte, de l'aluminium et des plastiques, ainsi que le filetage métrique, en pouces, modulaire et au pas diamétral. Il admet 660 mm de diamètre au-dessus du banc et 900 mm dans la rompure après retrait du pont, pour 2000 mm entre pointes. La broche tourne de 9 à 1600 tr/min en 24 vitesses et offre un alésage de 82 mm. Le moteur principal développe 7,5 / 9 kW (S1/S6) et le banc trempé par induction mesure 400 mm de large.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Diamètre admissible au-dessus du banc | 660 mm |
| Diamètre admissible au-dessus du chariot transversal | 440 mm |
| Diamètre admissible dans la rompure | 900 mm |
| Longueur de tournage dans la rompure | 250 mm |
| Distance entre pointes | 2000 mm |
| Banc | Trempé par induction |
| Largeur du banc | 400 mm |
| Diamètre du mandrin | 315 mm |
| Alésage de broche | 82 mm |
| Nez de broche | D1-8 |
| Cône de broche | 113 (1:20) / CM5 |
| Vitesses de broche | 9 à 1600 tr/min (24 vitesses) |
| Section maximale d'outil | 25 × 25 mm |
| Avances longitudinales | 0,044 à 1,48 mm/tr |
| Avances transversales | 0,022 à 0,74 mm/tr |
| Filetages métriques | 0,45 à 120 mm |
| Filetages en pouces | 7/16 à 80 filets par pouce |
| Filetages modulaires | 0,25 à 60 module |
| Filetages au pas diamétral | 7/8 à 160 DP |
| Avance rapide | Longitudinale 4,2 m/min, transversale 1,9 m/min |
| Diamètre du fourreau de contre-pointe | 90 mm |
| Course du fourreau de contre-pointe | 235 mm |
| Cône de contre-pointe | CM5 |
| Puissance du moteur principal S1/S6 | 7,5 / 9 kW |
| Puissance de la pompe de refroidissement | 0,1 kW |
| Dimensions (L × l × H) | 3710 × 1135 × 1440 mm |
| Poids net | 3600 kg |
| Équipement standard | Mandrin 3 mors avec mors, mandrin 4 mors indépendants 400 mm avec mors, plateau, lunettes fixe et mobile, visualisation numérique 3 axes, douille de réduction et pointe fixe, engrenages de filetage, refroidissement, éclairage halogène 24 V, indicateur de filetage, outillage, manuel et documentation CE |
