Fiche technique

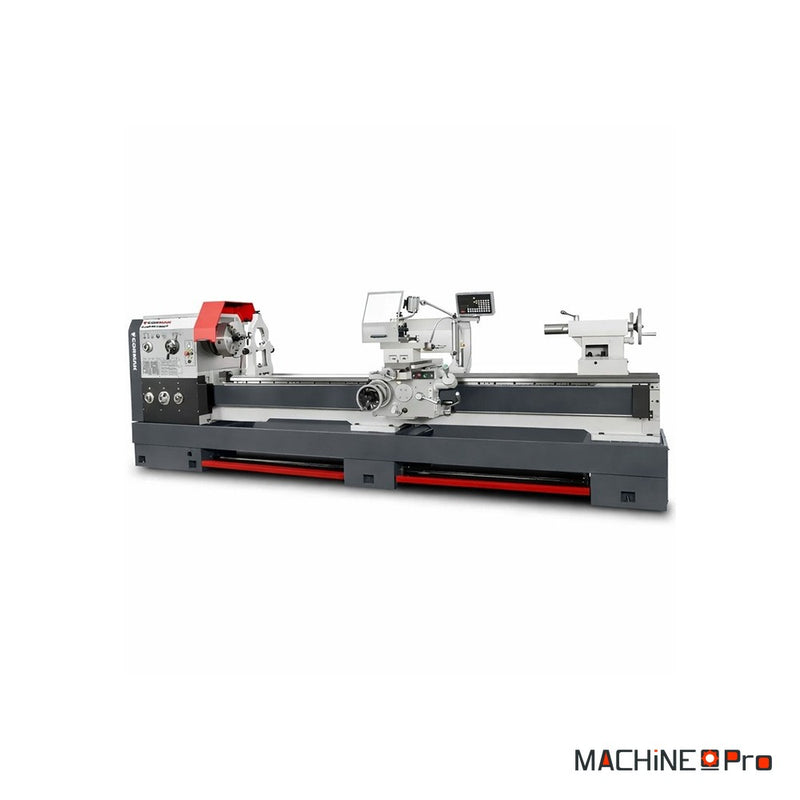

Tour universel conventionnel CORMAK GOLIAT 660x3000
Réf. GOLIAT 660x3000
Le tour universel conventionnel CORMAK GOLIAT 660x3000 est une machine professionnelle destinée aux sites industriels qui tournent des pièces longues, lourdes et de haute précision. Son bâti massif en fonte et son banc trempé et rectifié lui donnent rigidité et stabilité, y compris en usage intensif. Il réalise le tournage, le filetage métrique, en pouces, modulaire et au pas diamétral, et la visualisation numérique 3 axes contrôle la position en temps réel. Il admet 660 mm au-dessus du banc et 870 mm après retrait du pont, pour une longueur de pièce de 3000 mm et une longueur de tournage de 2950 mm. L'alésage de broche de 105 mm convient aux arbres et aux tubes. Le moteur principal développe 7,5 / 9 kW (S1/S6) à 1450 tr/min en 50 Hz, et les avances rapides atteignent 4,5 m/min en longitudinal et 1,9 m/min en transversal.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Diamètre maximal au-dessus du banc | Ø 660 mm |
| Diamètre maximal au-dessus du chariot | Ø 420 mm |
| Diamètre maximal dans la rompure | Ø 870 mm |
| Longueur du pont | 240 mm |
| Largeur du banc | 400 mm |
| Longueur maximale de pièce | 3000 mm |
| Longueur maximale de tournage | 2950 mm |
| Alésage de broche | Ø 105 mm |
| Diamètre et cône de l'alésage de broche | Ø 113 mm, 1:20 |
| Nez de broche | Cam-lock D1-8 |
| Vitesses de broche | 12 vitesses, 36 à 1600 tr/min |
| Avances longitudinales | 65 avances, 0,063 à 2,52 mm/tr |
| Avances transversales | 65 avances, 0,027 à 1,07 mm/tr |
| Filetages métriques | 1 à 14 mm, 22 pas |
| Filetages en pouces | 28 à 2 filets par pouce, 25 pas |
| Filetages modulaires | 0,5 à 7 mm, 18 pas |
| Filetages au pas diamétral | 56 à 4 DP, 24 pas |
| Avance rapide longitudinale | 4,5 m/min |
| Avance rapide transversale | 1,9 m/min |
| Pas de la vis-mère | 12 mm |
| Hauteur de la broche à la surface de l'outil | 28 mm |
| Section d'outil | 25 × 25 mm |
| Pivotement du porte-outil | ± 90° |
| Course maximale du chariot porte-outil | 145 mm |
| Course maximale du chariot transversal | 310 mm |
| Diamètre du fourreau de contre-pointe | 75 mm |
| Cône de contre-pointe | CM5 |
| Course du fourreau de contre-pointe | 150 mm |
| Déplacement transversal de la contre-pointe | ± 15 mm |
| Moteur principal S1/S6 | 7,5 / 9 kW, 1450 tr/min, 50 Hz |
| Dimensions | 4632 × 975 × 1450 mm |
| Poids brut | 3790 kg |
| Équipement selon version | Mandrins 3 et 4 mors, plateau, lunette fixe et mobile, visualisation numérique 3 axes, douille de réduction, pointe fixe, engrenages de rechange, refroidissement, éclairage halogène 24 V, indicateur de filetage, outillage, manuel, déclaration CE |
