Fiche technique

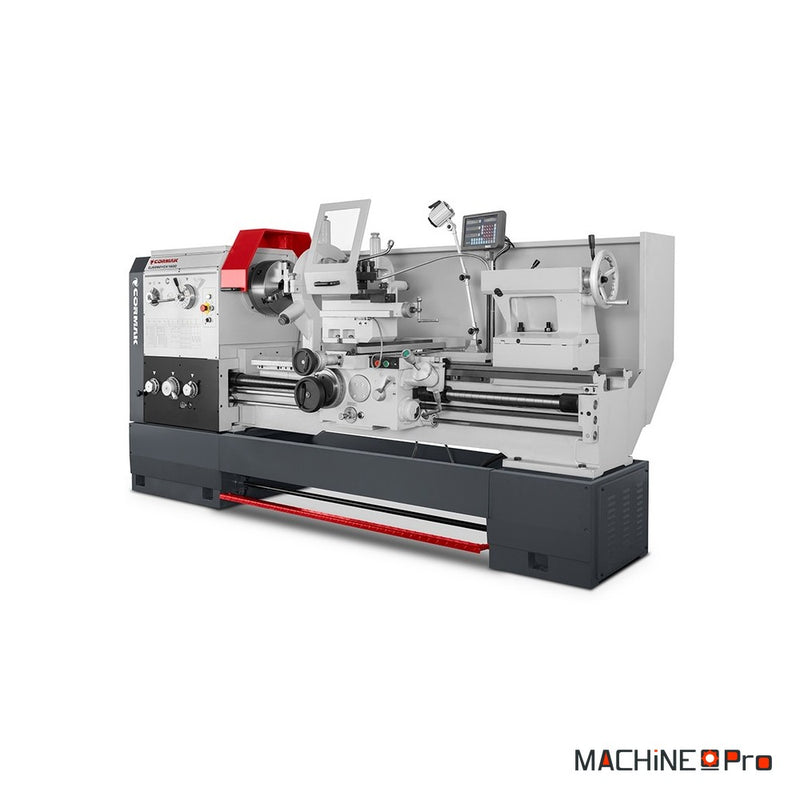

Tour universel conventionnel CORMAK 800x1500
Réf. 800x1500
Le tour universel conventionnel CORMAK 800x1500 est une machine industrielle robuste destinée à l'usinage précis des métaux dans les sites de production, les ateliers d'outillage et les ateliers de maintenance. Sa structure rigide en fonte amortit les vibrations et conserve la précision dimensionnelle lors des travaux prolongés. Il couvre les opérations de tournage, du dégrossissage de grosses pièces en acier à la finition de pièces de grand diamètre, en pièce unitaire comme en petite série. Il admet 800 mm au-dessus du banc et 1010 mm dans la rompure, pour 1500 mm entre pointes. La broche D1-8 DIN 55029 offre un alésage de 105 mm et tourne de 25 à 1600 tr/min. Le moteur principal développe 7,5 / 9 kW (S1/S6) et la visualisation numérique 3 axes suit les cotes en temps réel. Un embrayage multidisque inverse la rotation sans arrêter la machine.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Diamètre admissible au-dessus du banc | 800 mm, avec affichage LCD |
| Diamètre admissible au-dessus du chariot | 560 mm |
| Diamètre admissible dans la rompure | 1010 mm |
| Distance entre pointes | 1500 mm |
| Banc | Trempé par induction |
| Largeur du banc | 400 mm |
| Diamètre du mandrin | 315 mm |
| Alésage de broche | 105 mm |
| Nez de broche | D1-8 DIN 55029 |
| Vitesses de broche | 25 à 1600 tr/min |
| Section maximale d'outil | 25 × 25 mm |
| Avances longitudinales | 0,044 à 1,480 mm/tr |
| Avances transversales | 0,022 à 0,740 mm/tr |
| Filetages métriques | 0,35 à 120 mm |
| Filetages en pouces | 7/16 à 80 filets par pouce |
| Course du fourreau de contre-pointe | 150 mm |
| Cône de contre-pointe | CM5 |
| Visualisation numérique | 3 axes |
| Puissance du moteur principal S1/S6 | 7,5 / 9 kW |
| Dimensions | 3200 × 1320 × 1580 mm |
| Poids net | 2900 kg |
| Équipement standard | Visualisation numérique 3 axes, mandrin 3 mors autocentrant, mandrin 4 mors indépendants, plateau, lunettes mobile et fixe, douille de réduction de broche, avance rapide du chariot, frein au pied, protection anti-copeaux sur toute la longueur, refroidissement, éclairage halogène 24 V, indicateur de filetage, outillage |
