Fiche technique

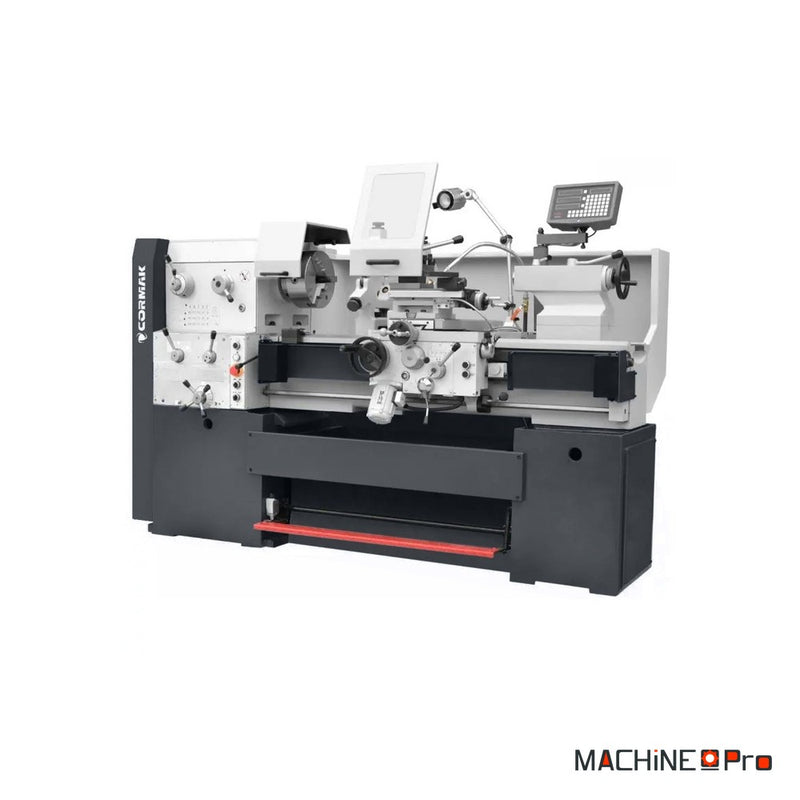

Tour à métaux universel avec outils de tournage et pointe tournante CORMAK 500x1000/65 - 400V
Réf. CORMAK-1029
Le tour à métaux universel CORMAK 500x1000/65 est un tour conventionnel haut de gamme destiné aux usinages exigeants dans les unités de production, les salles d'outillage et les ateliers de serrurerie. Il couvre une large palette d'opérations, de l'ébauche au filetage et au perçage. L'ensemble comprend un jeu complet de 7 outils de tournage 25 × 25 mm à plaquettes carbure et une pointe tournante CM5, pour une machine équipée et prête à l'emploi. Le diamètre de tournage atteint 500 mm au-dessus du banc et 630 mm une fois le pont de banc retiré, pour 1000 mm entre pointes. La broche D1-6 CAMLOCK à cône Morse 7 offre un passage de 65 mm. Elle est entraînée par un moteur principal de 5,5 / 6,6 kW en 400V, avec 15 vitesses de 18 à 1600 tr/min. La visualisation numérique 3 axes et l'avance rapide longitudinale complètent l'ensemble.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Mandrin 3 mors | 250 mm |
| Diamètre de tournage au-dessus du banc | 500 mm |
| Diamètre de tournage au-dessus du chariot transversal | 325 mm |
| Diamètre de tournage dans la partie rompue | 630 mm |
| Longueur de tournage entre pointes | 1000 mm |
| Longueur maximale de pièce | 900 mm |
| Largeur du banc | 325 mm |
| Passage de broche | 65 mm |
| Vitesses de broche | 15 vitesses, de 18 à 1600 tr/min |
| Nez de broche | D1-6 CAMLOCK |
| Cône de broche | Morse 7 (MK7) |
| Section maximale de l'outil | 25 × 25 mm |
| Course du chariot supérieur | 130 mm |
| Course du chariot transversal | 290 mm |
| Course longitudinale | 750 mm |
| Filetages métriques | 66 pas, de 0,5 à 28 mm |
| Filetages en pouces | 66 pas, de 1 à 56 filets par pouce |
| Filetages modulaires | 33 pas, de 0,5 à 3,5 MP |
| Filetages au pas diamétral | 33 pas, de 8 à 56 DP |
| Avances longitudinales | 66 avances, de 0,072 à 4,038 mm/tr |
| Avances transversales | 66 avances, de 0,036 à 2,019 mm/tr |
| Fourreau de contre-pointe | Diamètre 65 mm, course 120 mm, cône Morse 5 (MK5) |
| Puissance du moteur principal | 5,5 / 6,6 kW, 400V |
| Puissance du moteur d'avance rapide | 0,12 kW |
| Puissance de la pompe d'arrosage | 40 W |
| Dimensions (L × l × H) | 2250 × 1080 × 1650 mm |
| Poids | 1600 kg ±2 % |
| Équipement standard | 7 outils de tournage 25 × 25 mm à plaquettes carbure, pointe tournante CM5, visualisation 3 axes, mandrin 3 mors 250 mm, plateau 435 mm, lunettes fixe et à suivre, arrosage avec pompe, éclairage de travail à LED, outils d'entretien et clés, déclaration de conformité CE |
