Fiche technique

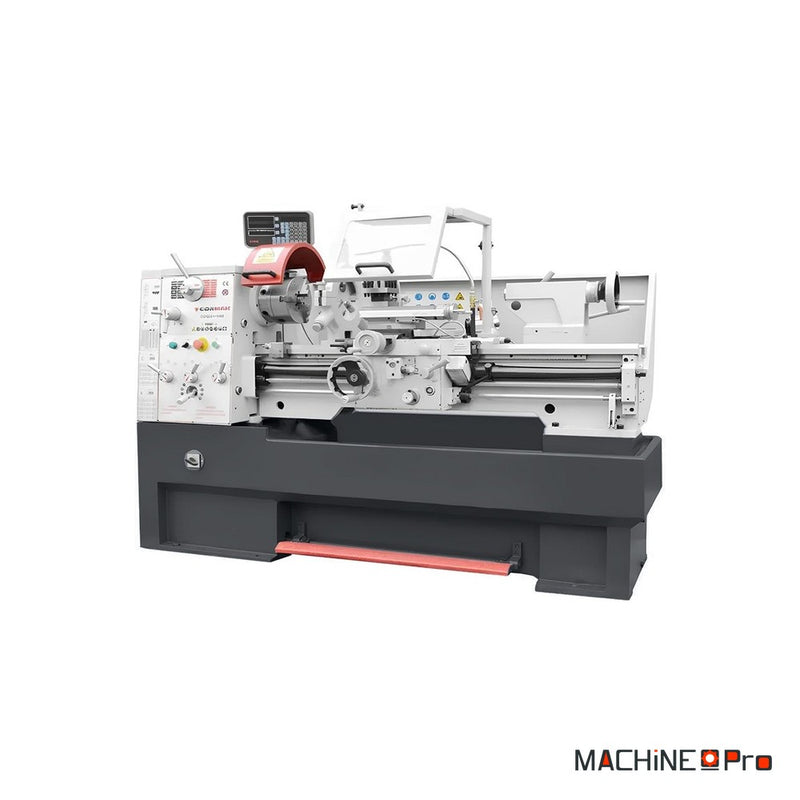

Tour à métaux universel avec outils de tournage et pointe tournante CORMAK 410x1500
Réf. CORMAK-1046
Le tour à métaux universel CORMAK 410x1500 est un tour conventionnel professionnel conçu pour l'usinage précis d'arbres, de bagues, de filetages et de surfaces coniques ou cylindriques. Il s'adresse à la production industrielle, aux salles d'outillage, aux services de maintenance et aux ateliers de mécanique de précision. Cet ensemble comprend en standard un jeu de 7 outils de tournage 20 × 20 mm à plaquettes amovibles et une pointe tournante de précision CM4. La distance entre pointes de 1500 mm permet l'usinage d'arbres longs et de pièces volumineuses. Le diamètre de tournage atteint 410 mm au-dessus du banc et 580 mm dans la partie rompue amovible. La broche D1-6 CAMLOCK à cône Morse 6 offre un passage de 52 mm et 16 vitesses de 45 à 1800 tr/min. Une visualisation numérique 3 axes contrôle la position du chariot et des coulisseaux.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Mandrin 3 mors | 200 mm |
| Diamètre de tournage au-dessus du banc | 410 mm |
| Diamètre de tournage au-dessus du chariot transversal | 255 mm |
| Diamètre de tournage dans la partie rompue | 580 mm |
| Longueur de la partie rompue | 190 mm |
| Distance entre pointes | 1500 mm |
| Hauteur de pointe | 205 mm |
| Course du chariot supérieur | 145 mm |
| Course du chariot transversal | 225 mm |
| Course longitudinale | 1150 mm |
| Largeur du banc | 250 mm |
| Passage de broche | 52 mm |
| Nez de broche | D1-6 CAMLOCK |
| Cône de broche | Morse 6 (MK6) |
| Dimensions de la tourelle porte-outil | 100 × 100 × 32 mm |
| Section maximale de l'outil | 20 × 20 mm |
| Vitesses de broche | 16 vitesses : 45, 70, 90, 108, 140, 165, 215, 255, 330, 385, 510, 585, 770, 900, 1170, 1800 tr/min |
| Filetages métriques | 42 pas, de 0,2 à 14 mm/tr |
| Filetages en pouces | 42 pas, de 2 à 72 filets par pouce |
| Filetages modulaires | 18 pas, de 0,3 à 3,5 mm |
| Filetages au pas diamétral | 21 pas, de 8 à 44 DP |
| Avances longitudinales / transversales | 17 avances, de 0,05 à 1,7 mm/tr / 17 avances, de 0,025 à 0,85 mm/tr |
| Fourreau de contre-pointe | Diamètre 50 mm, course 120 mm, cône Morse 4 (MK4) |
| Puissance du moteur principal (S1/S6) | 2,2 / 2,64 kW et 3,3 / 3,96 kW |
| Puissance de la pompe d'arrosage | 0,1 / 0,12 kW |
| Dimensions (L × l × H) | 2440 × 900 × 1660 mm |
| Poids net | 1800 kg |
| Équipement standard | 7 outils de tournage 20 × 20 mm à plaquettes amovibles, pointe tournante de précision CM4, 6 isolateurs anti-vibrations, visualisation 3 axes à règles optiques, mandrin 3 mors 200 mm et jeu de mors, mandrin 4 mors 250 mm, plateau 350 mm, lunettes fixe et à suivre, pointe fixe CM4, douille CM6/CM4, roues de change, arrosage avec pompe, éclairage, huileur, clés et outils d'entretien, protections CE, manuel en anglais, déclaration CE |
